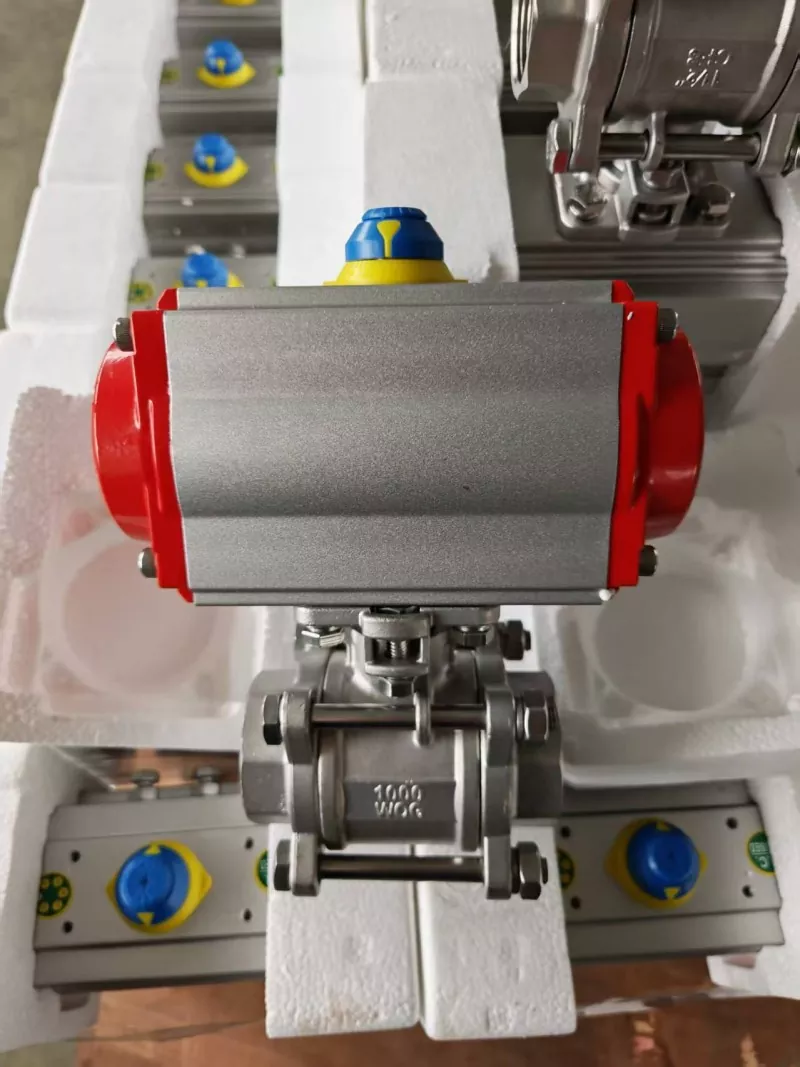

De3-delt pneumatisk kugleventilkombinerer en kraftig tredelt kropskonstruktion med en kompakt, højcyklus pneumatisk aktuator. Denne ventil er designet til både on/off og modulerende kontrolapplikationer og leverer ingen lækage, lavt trykfald og lang levetid i krævende procesmiljøer.
Joepai 3-delt pneumatisk kugleventil, der fås med blød PTFE eller hård metalforsegling, og kompatibel med enkeltvirkende (fjederretur) eller dobbeltvirkende aktuatorer tilbyder fleksibel automatisering til dit rørledningssystem.
|
Feature |
Fordel |
|
3-delt kropsdesign |
Nem inline-vedligeholdelse – udskift sæder/tætninger uden at fjerne rørsystemet |
|
Flydende bold |
Pålidelig tætning under højt tryk |
|
PTFE eller metal hård tætning |
Ingen lækage (≤0,0005 ml/t, ANSI klasse VI) |
|
Fuld boring / reduceret boring |
Minimalt trykfald, energibesparelse |
|
Enkeltvirkende (forår tilbage) |
Fejlsikker: lukker automatisk ved lufttab |
|
Dobbeltvirkende |
Højere drejningsmoment, hurtigere cykling |
|
Bredt temperaturområde |
-40℃ til 425℃ (PTFE til metaltætning) |
|
Multi-standard tilslutninger |
ANSI / DIN / JIS flange eller gevind |
Den pneumatiske aktuator bruger trykluft til at dreje kugleventilen 90° for at åbne/lukke kontrol. Nedenfor er standarddriftsprincippet for dobbeltvirkende og enkeltvirkende aktuatorer.
Ingen fjeder – kræver lufttilførsel på begge sider for drift
|
Handling |
Air Supåfør Port |
Udstødningsport |
Stempelbevægelse |
Ventilstatus |
|
Åbn Ventil |
Port 2 |
Port 4 |
Stempler bevæger sig udad |
Åben |
|
Luk ventilen |
Port 4 |
Port 2 |
Stempler bevæger sig indad |
Lukket |

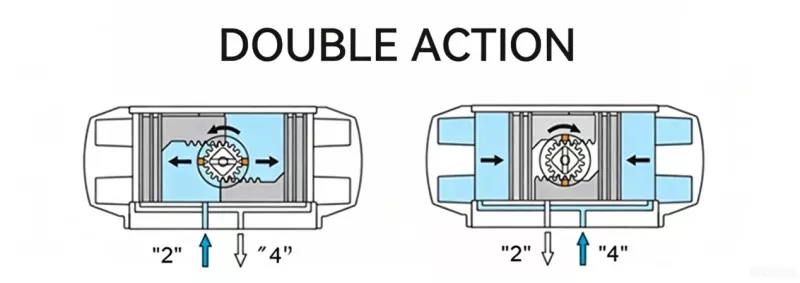

Diagrambeskrivelse (dobbeltvirkende):
Port 2 = indtag for at åbne ventil – trykluft driver to stempler fra hinanden
Port 4 = indtag for at lukke ventil – trykluft driver to stempler mod midten
Fjeder giver fejlsikker lukning, når lufttilførslen går tabt
|
Handling |
Air Supåfør Port |
Udstødningsport |
Spring State |
Ventilstatus |
|
Åbn Ventil |
Port 2 |
Port 4 |
Fjeder sammenpresset |
Åben |
|
Luk ventilen |
Luft udsuget fra port 2, fjeder udløses |
Port 4 (valgfrit) |
Foråret strækker sig |
Lukket |

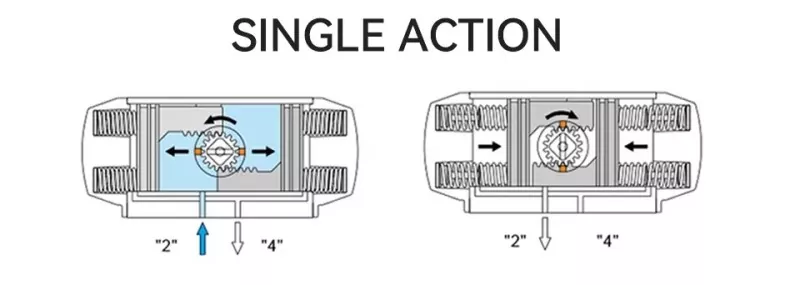

Diagrambeskrivelse (enkeltvirkende):
Port 2 = indtag for at åbne ventil – lufttrykket komprimerer fjederen og bevæger stemplerne udad
Port 4 (eller fjederkammer) = når luft udsuges fra port 2, bringer fjederkraft stemplerne tilbage til lukket position
Statisk lækagehastighed ≤0,0005 ml/t, opfylder ANSI klasse VI-standarden. PTFE blød forsegling til generelle medier, metal hård forsegling til højtemperatur eller slibende medier.

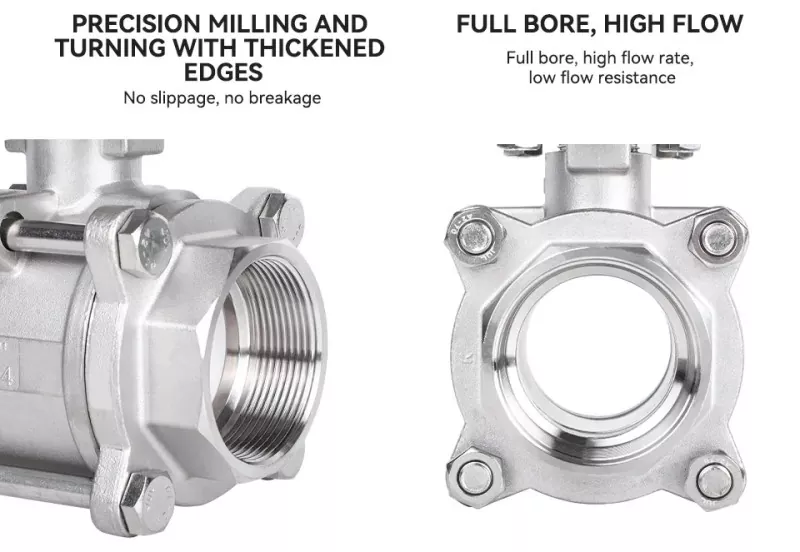

Design med fuld boring giver en næsten lige rørstrømsvej, hvilket reducerer systemtryktab og sparer pumpeenergi.
Kropsmaterialer: Kulstofstål, WCB, SS304, SS316L. Særlig anti-korrosionsbehandling forlænger levetiden i vand, olie, gas og milde korrosive medier.
Positioner – 4-20mA signal til modulerende kontrol, nøjagtighed ±0,1 %
Endeafbrydere – åben/luk position feedback
Magnetventil – 24V DC / 220V AC til fjernstyring af tænd/sluk
FRL (Filter, Regulator, Lubricator) – ren og reguleret lufttilførsel
Integreret intelligent overvågning giver op til 180 timers forudgående fejladvarsel, hvilket reducerer uplanlagt nedetid med over 40 %.
|
Parameter |
Værdi |
|
Ventil type |
|
|
Størrelsesområde |
DN6 til DN100 (3/8" til 4") |
|
Trykklassificering |
PN16 / PN25 / PN40 / PN63 |
|
Kropsmateriale |
SS304 / SS316 / Carbon stål WCB |
|
Sædemateriale |
PTFE (blød) / PEEK eller metal (hård forsegling) |
|
Temperaturområde |
-40℃ til 425℃ |
|
Afslut forbindelser |
Flanget (ANSI/DIN/JIS) eller gevind (NPT/BSP) |
|
Aktuator type |
Pneumatisk – enkeltvirkende (fjederretur) eller dobbeltvirkende |
|
Port identifikation |
Port 2 og Port 4 (industristandard) |
|
Valgfrit tilbehør |
Magnetventil, endestopkontakt, positioner, FRL |
Petrokemisk og kemisk forarbejdning
Kommunal gastransmission
Vand- og spildevandsbehandling
Strømproduktion
Fødevarer og lægemidler (sanitær version tilgængelig)
Metallurgi og industriel væskekontrol
|
Service |
Detaljer |
|
Garanti |
12 måneder fra afsendelsesdato (materialer og håndværk) |
|
Custom engineering |
On-demand modifikation til unikke applikationer |
|
Teknisk support |
24/7 via e-mail eller hotline |
|
OEM/ODM |
Tilgængelig – formdesign, materialevalg, tilbehørsintegration |
Klar til at automatisere din proces med pålidelige3-delt pneumatiske kugleventiler?
E-mail:sales@joepaivalve.com
Hotline:+86 19957707725
Anmod om et tilbud i dag – fortæl os dit medie, tryk, temperatur og påkrævet tilbehør (magnetventil, endestop, positioner, FRL).
