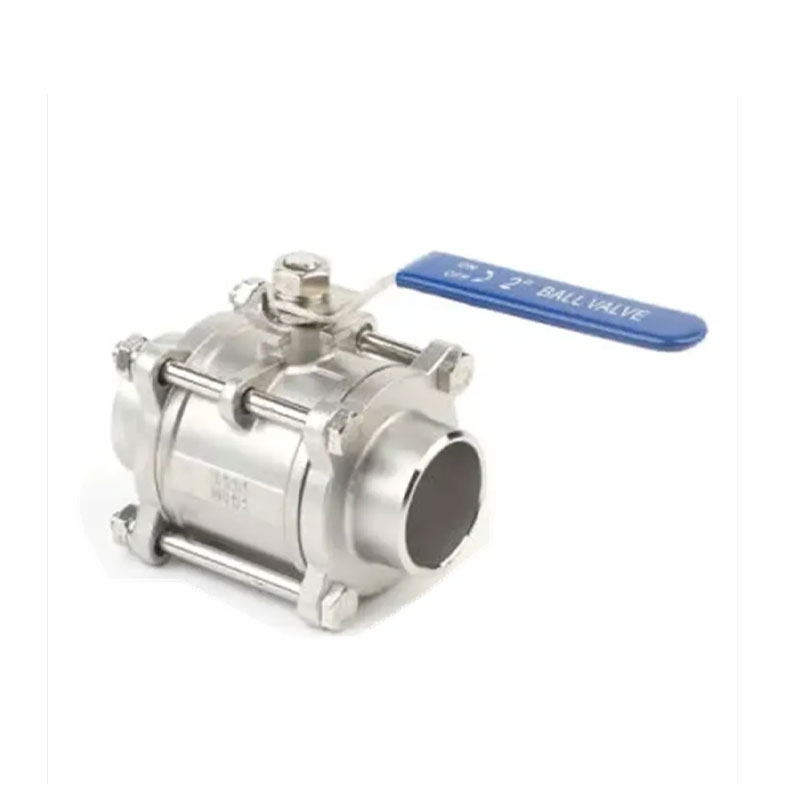

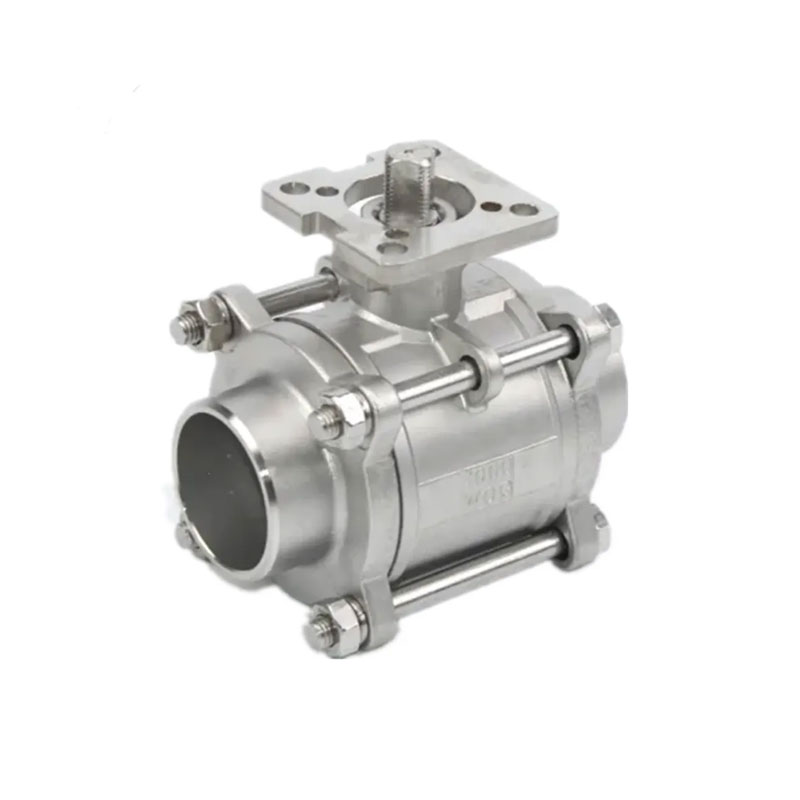

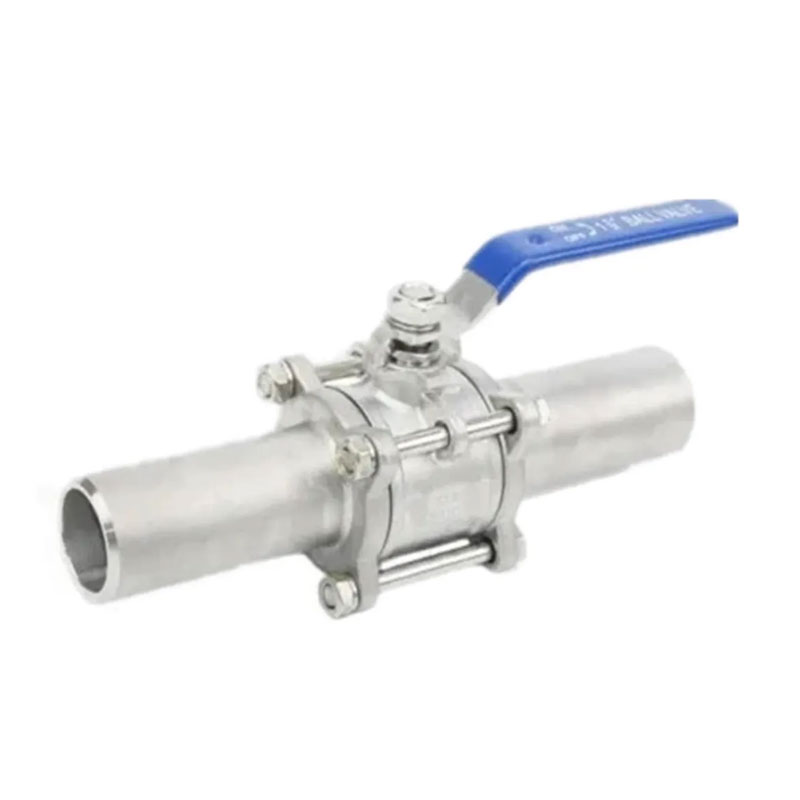

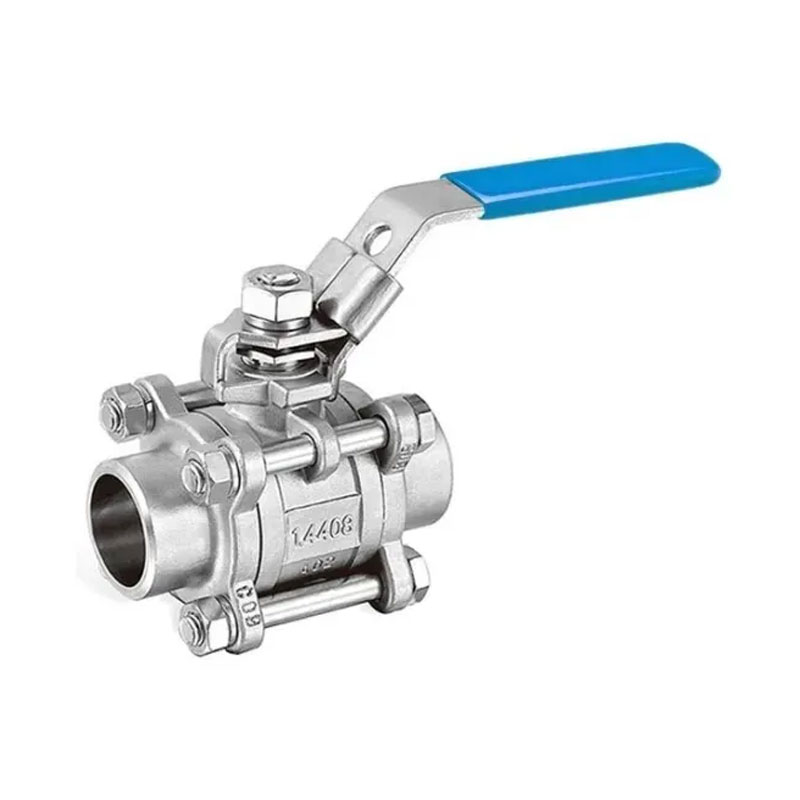

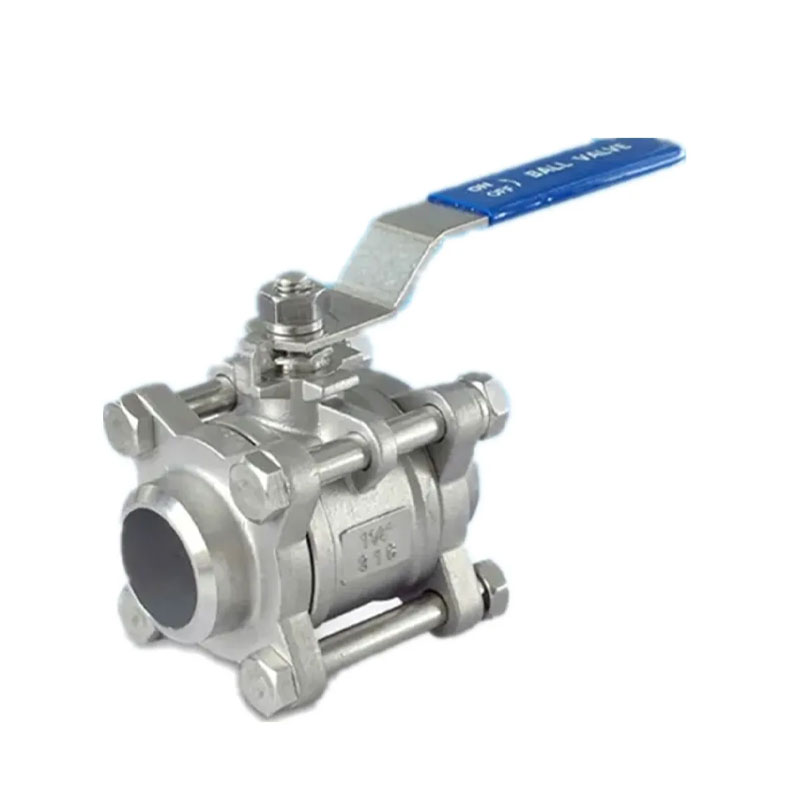

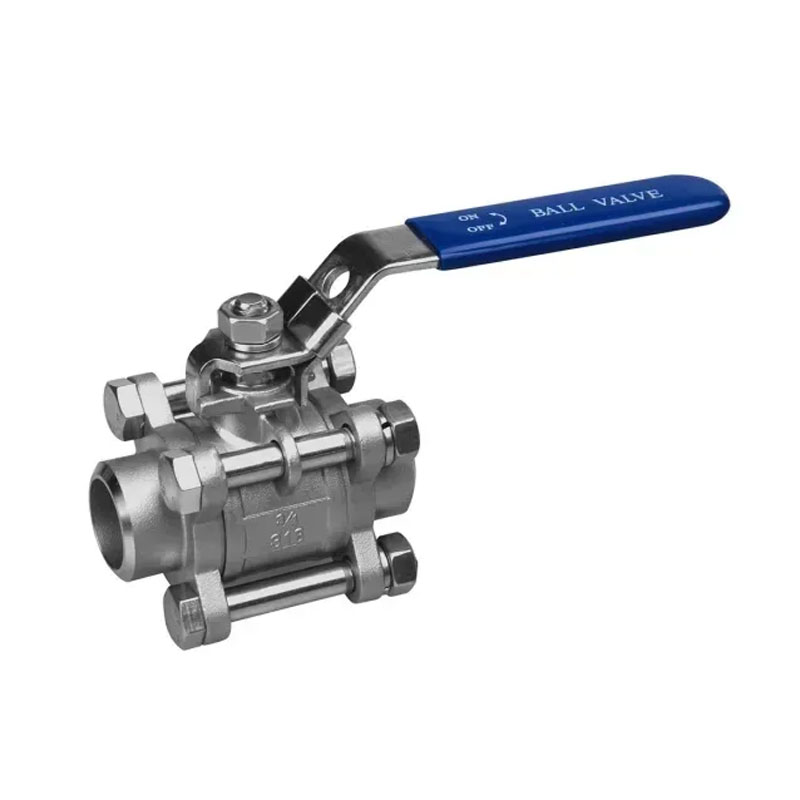

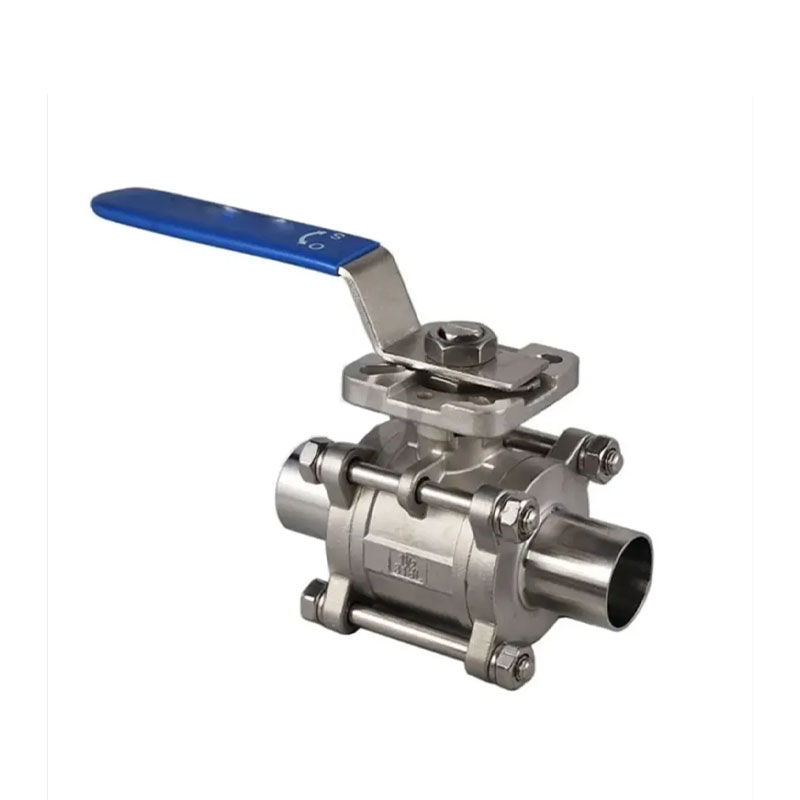

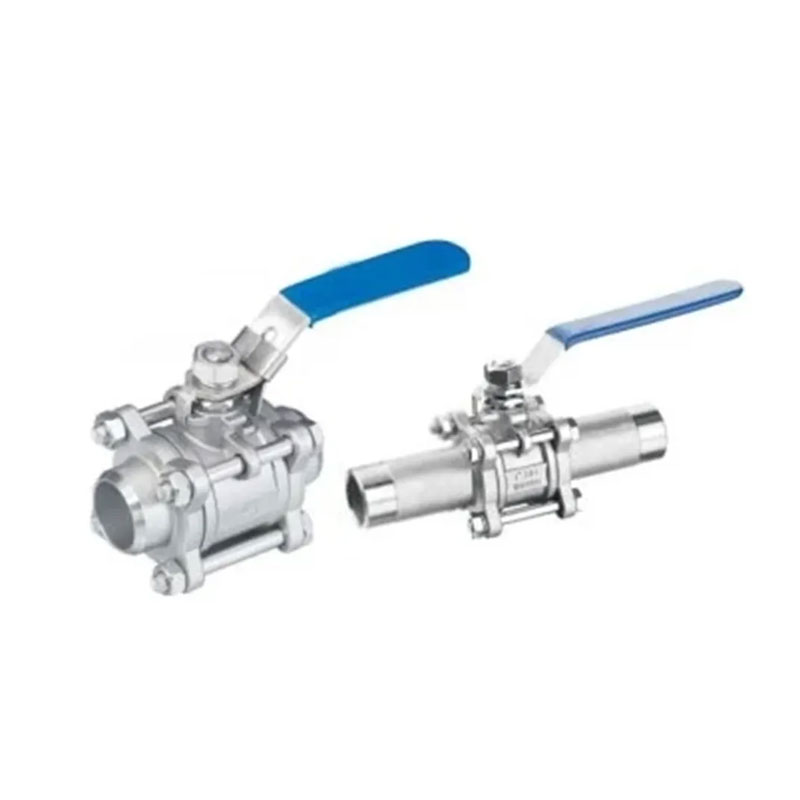

3pc-rumpen-svejsede ender rustfrit stålkugleventil produceret af Joepai er designet til at modstå højt tryk, høj temperatur og hårdt arbejde betingelser. Den vedtager en fuldt stålstruktur i rustfrit stål og er forbundet til den svejste ende. Dette design kan integreres med rørledningen system uden lækagefarer.
Strukturen på tre dele giver mulighed for vedligeholdelse og rengøring uden demontering af det samlede svejsesystem, hvilket gør det velegnet til applikationer I industrier som mad, farmaceutiske stoffer, kemikalier og petrokemikalier.
Trådstandard: NPT, BSPT, DIN259, DIN2999, ISO228 Klasse A
Maksisk tryk: 6,4MPa
Temperaturområde: -20c ~ 232c
Egnet medium: vand, olie, luft og nogle ætsende væsker
Udblæsningsbevis stam/fuld port
Investeringsstøbende krop
1000psi (PN64) W.O.G.
Materiel standard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | KASKET | CF8M/CF8/WCB | 9 | Trykskive | Ptfe |
| 2 | Boltskiver | SS304/SS/SS316 | 10 | Pakning | Ptfe |
| 3 | Hex møtrik | SS304/SS/SS316 | 11 | KIRTEL | SS304/SS |
| 4 | BOLT | SS304/SS/SS316 | 12 | HÅNDTAG | SS304/SS |
| 5 | LEGEME | CF8M/CF8/WCB | 13 | Forårskive | SS304/SS |
| 6 | SÆDE | Ptfe | 14 | Stammøtrik | SS304/SS |
| 7 | BOLD | SS316/SS304/SS | 15 | Plastikdæksel | PLAST |
| 8 | STILK | SS316/SS304/SS |
| NPS | Dn | d | D | L | W | H |
| 1/4 " | 8 | 12.5 | 16.4 | 68 | 90 | 53 |
| 3/8 " | 10 | 12.5 | 18.6 | 68 | 90 | 53 |
| 1/2 " | 15 | 15 | 22.6 | 74 | 90 | 56 |
| 3/4 " | 20 | 20 | 28.8 | 84 | 108 | 65 |
| 1 " | 25 | 25 | 34.8 | 94 | 123 | 69 |
| 11/4 " | 32 | 32 | 44.2 | 110 | 170 | 81.5 |
| 11/2 " | 40 | 38 | 50.8 | 126 | 170 | 86.5 |
| 2 " | 50 | 49 | 62.8 | 147 | 170 | 102 |
| 21/2 " | 65 | 62 | 75.4 | 185 | 240 | 133 |
| 3 " | 80 | 76 | 94 | 216 | 240 | 133 |
| 4 " | 100 | 94 | 114 | 270 | 280 | 173 |
Joepai har avanceret CNC-bearbejdnings- og testudstyr og en høj kvalitet Team dedikeret til at skabe en pålidelig, holdbar og let at vedligeholde ventil Produktportefølje, dækker kugleventiler, portventiler, kontrolventiler, sommerfuglventiler osv., bredt eksporteret til Europa, Mellemøsten, Sydøstasien, Amerika og andre regioner.
