Højtrykssmedet rustfrit stål monoblok kugleventil – kompakt, pålidelig og korrosionsbestandig

2026-06-16 0 Efterlad mig en besked

JOEPAImonoblok i rustfrit stålkugleventil er specielt designet til præcis flowkontrol af væsker og gasser. Dens konstruktion i et stykke sikrer høj tæthed og eliminerer svejsepunkter, hvilket reducerer risikoen for lækager markant.

En perforeret kugle inde i ventilen roterer for at starte eller stoppe flowet. Betjening kan udføres manuelt via et håndtag eller automatisk ved hjælp af en aktuator. Den robuste krop i rustfrit stål giver fremragende modstandsdygtighed over for korrosion og slid, hvilket sikrer langvarig ydeevne med minimal vedligeholdelse.

Hvor bruges det?

Monoblok-kugleventiler bruges i vid udstrækning på tværs af industrielle og kommercielle applikationer, især i rørledninger, der transporterer kemiske stoffer.

Almindelige applikationer omfatter:

∙ Vandbehandlingsanlæg

∙ Dampledninger og trykgassystemer

∙ Fødevare- og drikkevareindustrien (hygiejnisk design)

∙ Farmaceutiske og petrokemiske faciliteter

∙ Marinemotorer og kraftværker

Det kompakte monoblok-design tillader nem integration i systemer med begrænset plads og sikrer sikker drift under høje temperaturer og tryk.

Arbejdsprincip

Monoblok i rustfrit stålkugleventilindeholder en kugleformet kugle med et centralt hul, roteret via en stilk. Når hullet er justeret parallelt med rørledningen, frigives flow; når den er vinkelret, stoppes flowet fuldstændigt.

Denne rotation kan udføres manuelt eller med en automatisk aktuator. Designet sikrer en tætning med høj integritet mellem kuglen og sædet, hvilket giver sikker drift selv under pludselige trykændringer.

Tekniske specifikationer

Monoblokkugleventilerfås i forskellige størrelser og trykklassificeringer. Generelle specifikationer omfatter:

Parameter	Detaljer
Kropsmateriale	AISI 304 / AISI 316 rustfrit stål
Kuglemateriale	AISI 304 / AISI 316 rustfrit stål
Sædemateriale	PTFE (Teflon), RPTFE, PPL
Tilslutningstype	Wafer Flanged
Trykvurdering	PN16 ~ PN40
Størrelsesinterval	DN15 ~ DN200
Temperaturområde	-29°C til +250°C
Montering Standard	ISO 5211-kompatibel (tilpasses)

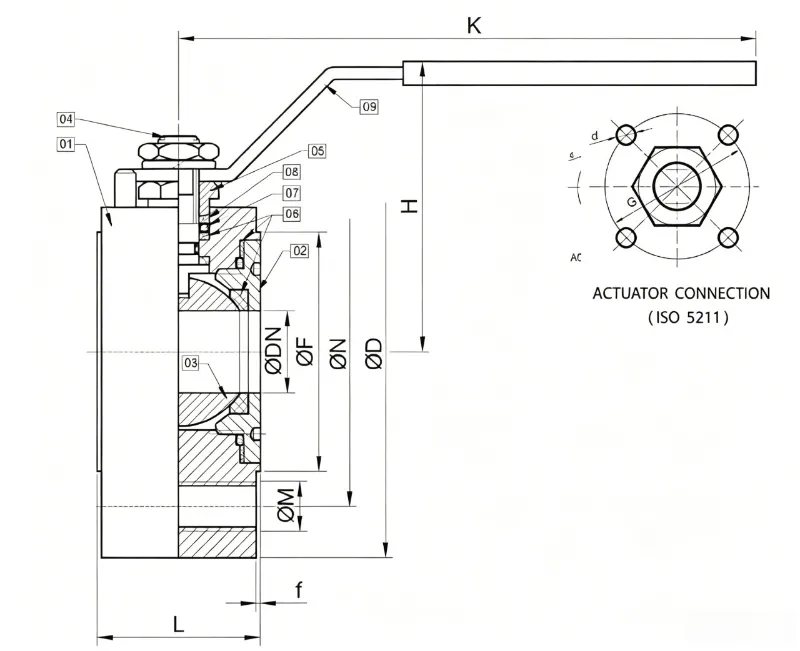

Hoveddimensioner

STØRRELSE								PN16			PN40
NPS	DN	L	K	H	ØD	ØDN	f	PÅ	ØM	AF	PÅ	ØM	AF	G	d
1/2"	15	38	155	80	87	15	2	65	M12x4	45	65	M12x4	45	36	M5
3/4"	20	40	155	90	97	20	2	75	M12x4	58	75	M12x4	58	36	M5
1"	25	45	175	100	107	25	2	85	M12x4	68	85	M12x4	68	42	M5
11/4"	32	58	175	110	135	32	2	100	M16x4	78	100	M16x4	78	42	M5
11/2"	40	65	240	120	145	40	3	110	M16x4	88	110	M16x4	88	50	M6
2"	50	82	240	130	165	50	3	125	M16x4	102	125	M16x4	102	50	M6
21/2"	65	103	300	140	177	65	3	145	M16x4	122	145	M16x8	122	70	M8
3"	80	120	400	150	197	80	3	160	M16x8	138	160	M16x8	138	70	M8
4"	100	140	400	165	230	100	3	180	M16x8	162	190	M20x8	162	102	M10
5"	125	200	610	240	248	125	3	210	M16x8	188	220	M20x8	188	102	M10
6"	150	235	610	260	298	150	3	240	M20x8	212	250	M22x8	218	125	M12
8"	200	310	850	310	398	200	3	295	M20x12	268	320	M27x12	285	125	M12

Hvorfor vælge en monoblok kugleventil?

Overlegen tæthed – Ingen svejsepunkter betyder færre potentielle lækageveje.

Korrosions- og slidstyrke – Rustfrit stålhus sikrer lang levetid.

Lav vedligeholdelse – Monoblok-design reducerer slid og forlænger driftstiden.

Hurtig betjening – 90° rotation muliggør hurtige åbne/lukke-cyklusser.

Hygiejnisk og sikker – Ideel til fødevarer, farmaceutiske og kemiske processer.

Omkostningseffektiv – Lang levetid og lave driftsomkostninger forbedrer systemets effektivitet.

Har brug for den rigtige monoblok i rustfrit stålkugleventiltil din ansøgning? Kontakt vores team for teknisk support, skræddersyede løsninger eller et tilbud skræddersyet til dine systemkrav.
