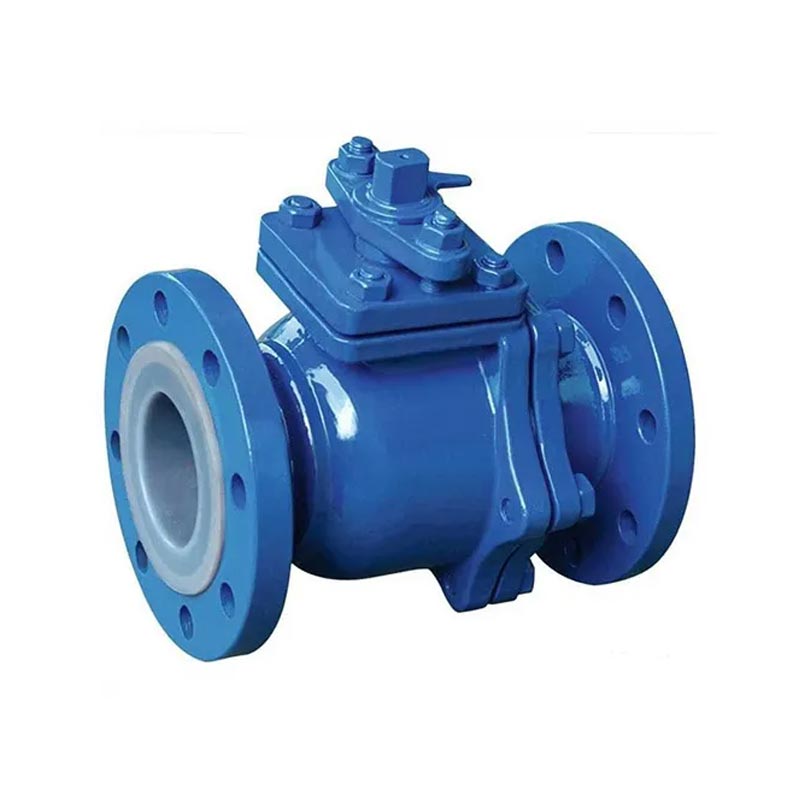

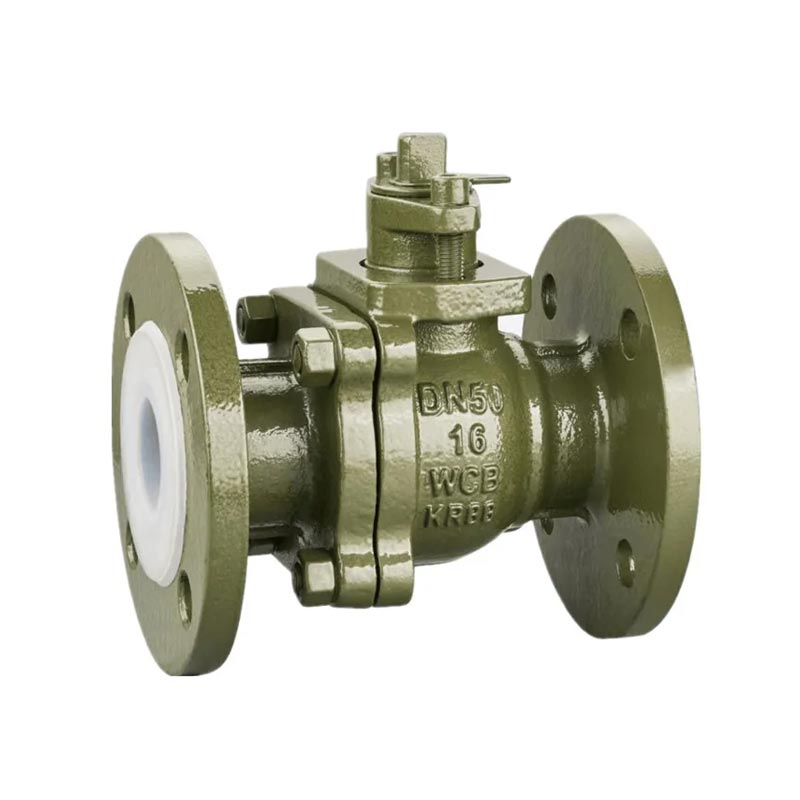

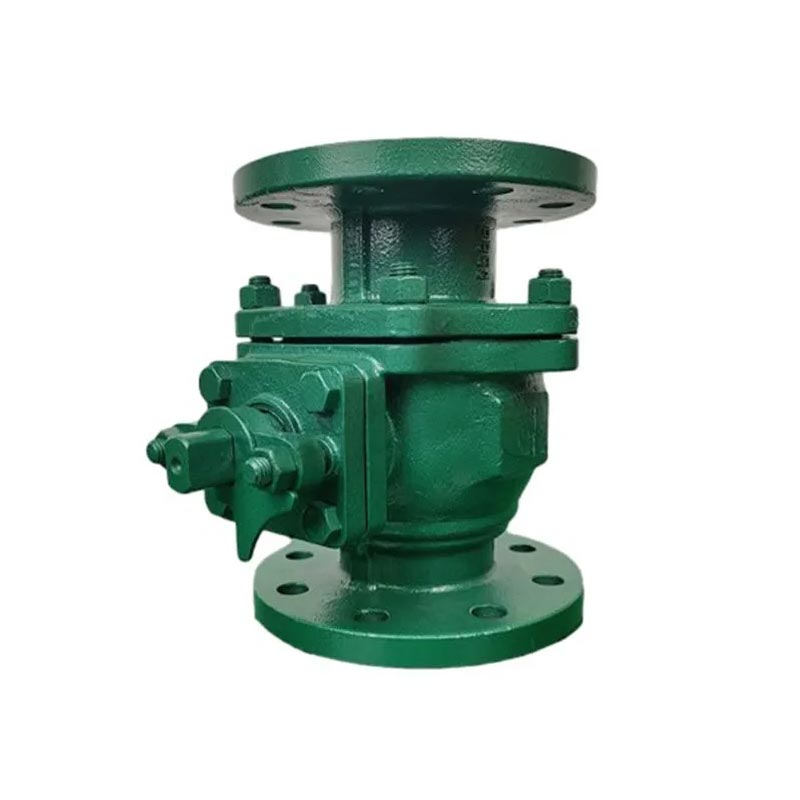

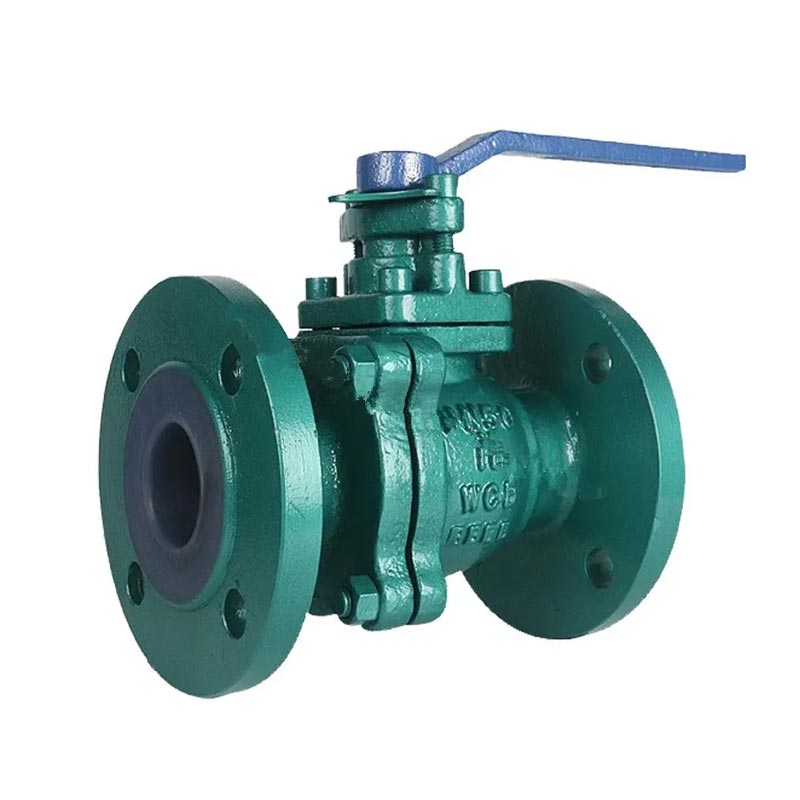

Fluorforet flangekugleventil

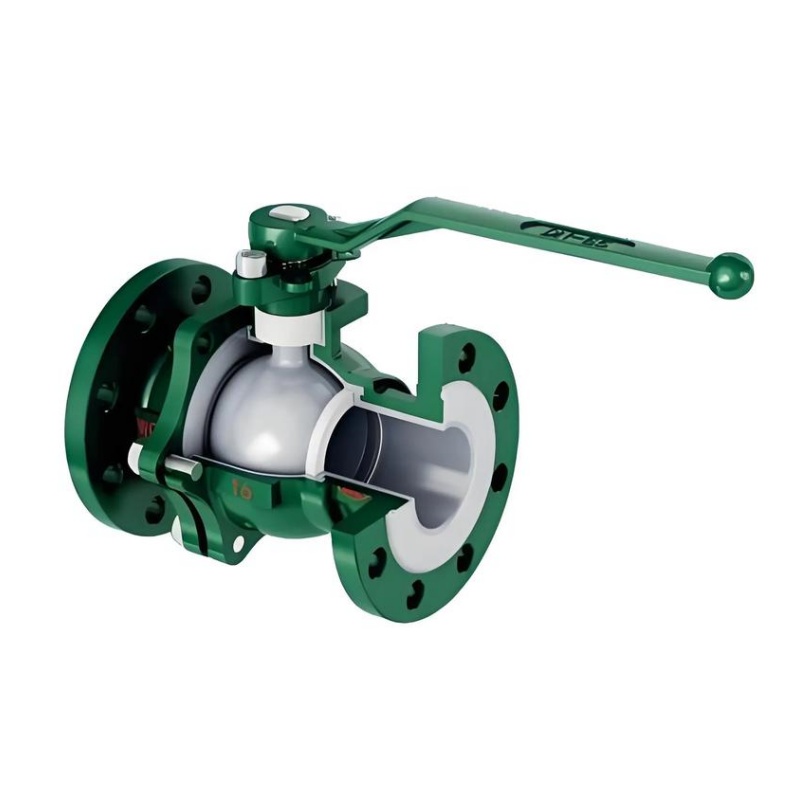

JOEPAI fluorforet flangekugleventil er en korrosionsbestandig afspærringsventil, der er meget udbredt i den kemiske industri, miljøbeskyttelse, petrokemisk, farmaceutisk, galvanisering og smelteindustri. Ved at vedtage et fuldboringsstrukturdesign og foret med PTFE-, FEP- eller PFA-materiale kan det effektivt blokere korrosionen af ​​stærkt ætsende medier på ventilhusets metal og opretholde langsigtet tætning og drift under ekstreme arbejdsforhold såsom flussyre, aqua regia, koncentreret salpetersyre og stærk alkali. Den sammensatte struktur af metalhuset og den ikke-metalliske anti-korrosionsbeklædning løser det almindelige smertepunkt i industrien for almindelige metalventiler, der svigter under korrosive forhold. Designet med fuld boring eliminerer døde zoner med reduceret diameter, hvilket resulterer i langt lavere væskemodstand end samme størrelsekugleventilerogkontraventiler, mens den fuldt forede kugle danner et præcist tætningspar med sædet for at opnå nul-lækageydelse, når den er lukket. Fremstillet ved hjælp af en integreret kompressionsforingsproces, er fluoroplastforingen tæt bundet til kulstofstålventilhuset, hvilket forhindrer afskalning eller udbuling selv ved langvarig brug. Den indvendige foring med lav friktion undgår også medium tilstopning eller blokering under drift, hvilket sikrer stabil ydeevne i applikationer, der kræver ekstremt høje niveauer af korrosionskontrol.

Produktfordele

1. Ægte korrosionsbestandighedsmekanisme: Fysisk isolering af metal fra medier; Lav permeabilitet forsinker initiering af korrosion betydeligt; Velegnet til blandede syrer, affaldssyrer, alternerende medier

2. Langsom forseglingsforringelse i syre/alkali-cyklusser: Efter 10.000 syre/alkali-cyklusser, lækage ≤ 50 ppm (ISO 5208 rate A)

3. Virkelig værdi af fuld boring: Designet til krystalliserende, polymeriserede, faststofholdige eller højviskose medier; Forhindrer tilstopning, reducerer rengøring, sænker risikoen for anfald

Produktdetaljer

ANSIGT TIL ANSIGT: GB/T12221-1989
FLANGEENDDIMENSIONER: GB/T9113.1-2000
DESIGN: GB/T12237-1989
TEST: GB/T13927-1992
FULD PORT, ISO5211 DIREKTE MONTERINGSPLADE
UDBLÅDSikker STEMMEDESIGN
HÅNDTAGSBETJENING/ LÅSEENHED
INVESTERINGSSTØBEKROPP
MATERIALE STANDARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Hoveddele og materialer

Foringsmateriale: FEP til generelle stærke syrer; PFA til højtemperaturkoncentrerede syrer; PTFE til bred kemisk kompatibilitet og krav til høj renhed.

Vakuum egnethed: "Ja" betyder egnet til undertryksprocesser

Flangestandard: Skal matche din rørledning (HG / GB / ANSI / DIN)

Hoveddimensioner

Nominel diameter		Standardmål/mm							Reference/mm
DN/mm	NPS/tommer	L	D	D1	D2	f	b	Z-Фd	D0	H	W/kg
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8"	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12"	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16"	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12"	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16"	762	580	525	485	4	32	16-Ф30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	6"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-Ф30	280	555	150
300	12"	610	485	430	390	4	34	12-Ф30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

FAQ

1: Hvilke kvalitetscertificeringer har JOEPAI fluorforede kugleventiler?

Vores virksomhed har bestået ISO 9001 kvalitetsstyringssystem certificering. Vores kerneprodukter har opnået CE-certificering og opfylder internationale sikkerheds- og miljøstandarder. Alle produkter kan levere materialesporbarhedsrapporter (MTC) og eksportcertificeringsdokumenter (CE, ISO) for at opfylde overensstemmelseskravene for hele projektprocessen.

2: Hvilke ætsende medier kan din fluorforede kugleventil håndtere?

Den fluorforede flangekugleventil er specielt designet til meget ætsende og højrente medieforhold med PTFE/FEP/PFA-foringsdesign. Det kan effektivt blokere korrosionen af ​​stærkt ætsende medier på ventilhusets metal og opretholde langsigtet tætning og drift under ekstreme arbejdsforhold såsom flussyre, aqua regia, koncentreret salpetersyre og stærk alkali.

3: Hvad er de vigtigste egenskaber ved kugleventilen?

De vigtigste egenskaber ved kugleventiler er deres kompakte struktur, lette betjening og vedligeholdelse, velegnet til almindelige arbejdsmedier såsom vand, opløsningsmidler, syrer og naturgas, såvel som til medier med barske arbejdsforhold såsom oxygen, hydrogenperoxid, metan og ethylen. Den fluorforede flangekugleventil kan lukkes tæt med kun en 90 graders rotation og et lille rotationsmoment. Det fuldstændig ensartede ventilhushulrum giver en lav modstand, lige gennemstrømningskanal for mediet.

4: Hvilke design- og teststandarder følger du?

Ifølge produktdetaljen: FACE-TO-FACE: GB/T12221-1989; FLANGEENDDIMENSIONER: GB/T9113.1-2000; DESIGN: GB/T12237-1989; TEST: GB/T13927-1992. Ventilen er FULD PORT, HÅNDTAGSBETJENING/ LÅSEENHED, og ​​ISO5211 DIREKTE MONTERINGSPLADE valgfri til automatiserede operationer, UDBLÅDSikker STEMDESIGN og INVESTERINGSSTØBEKROPP.

5: Hvilke materialer bruges til hoveddelene og kroppen?

Kropsdele og hoveddelematerialer: Krop WCB/CF8/CF8M, hætte WCB/CF8/CF8M, Sæde PTFE/PPL, Kugle SS304/SS316, Bolt SS/SS316, Pakning PTFE, Møtrik SS/SS316, Stem SS304/SS316, Thrust Pads-PTFE, OFE-Packings PTFE, O SS/SS316. Materialestandardoptioner inkluderer S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408 og SS304/ASTM A351 GR-CF8/DIN1.4308.

6: Hvilke applikationer bruges denne ventil til?

Udbredt i kemiske, farmaceutiske, elektroplettering, smeltning og miljøbeskyttelsesapplikationer, der kræver ekstremt høje niveauer af korrosionskontrol. Det er en uerstattelig nøgleventilkontrolkomponent i kemiske miljøbeskyttelsessystemer.
