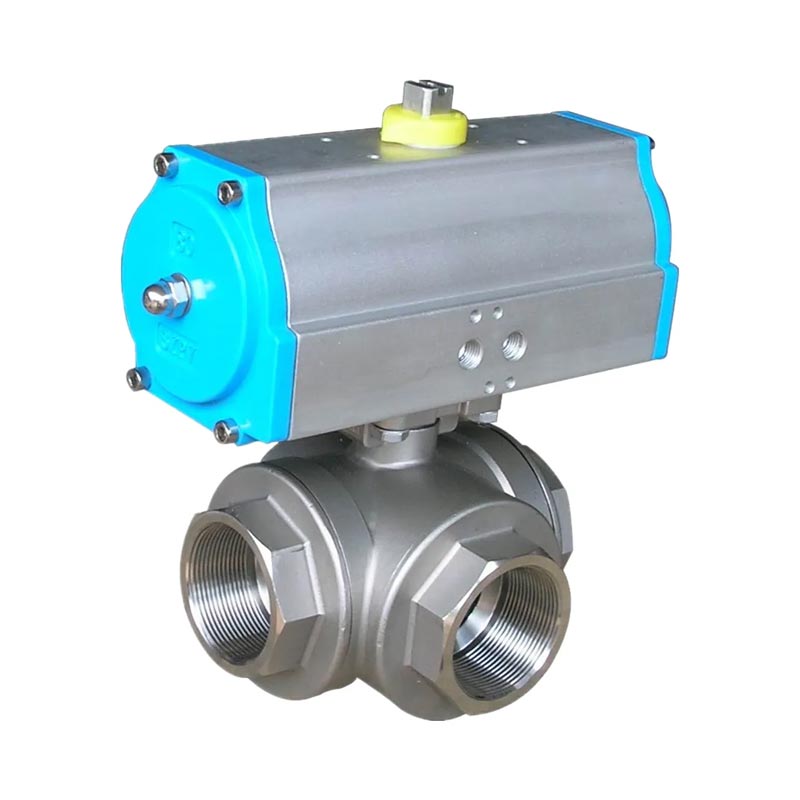

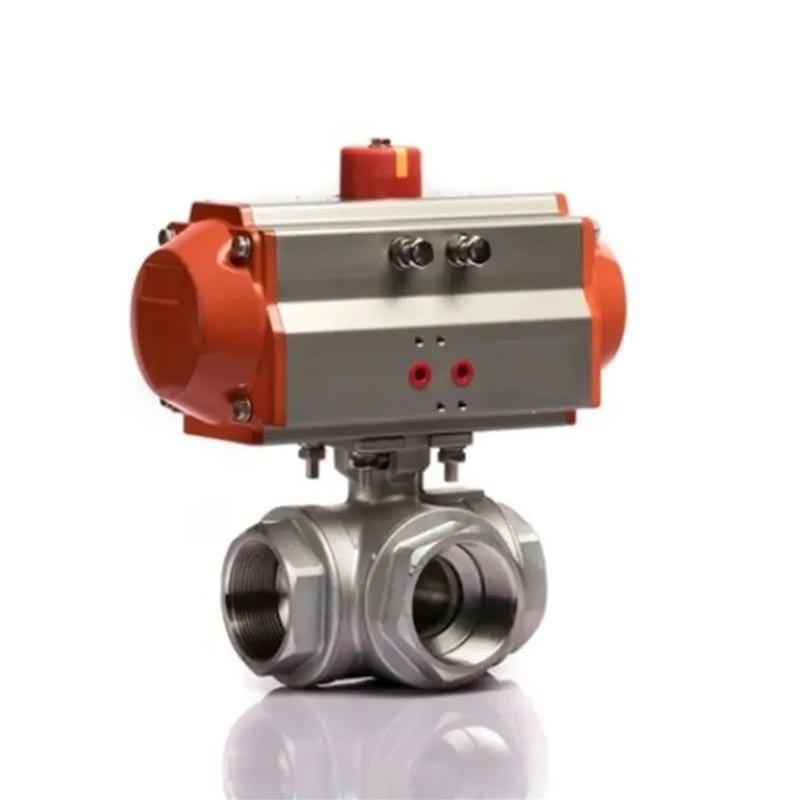

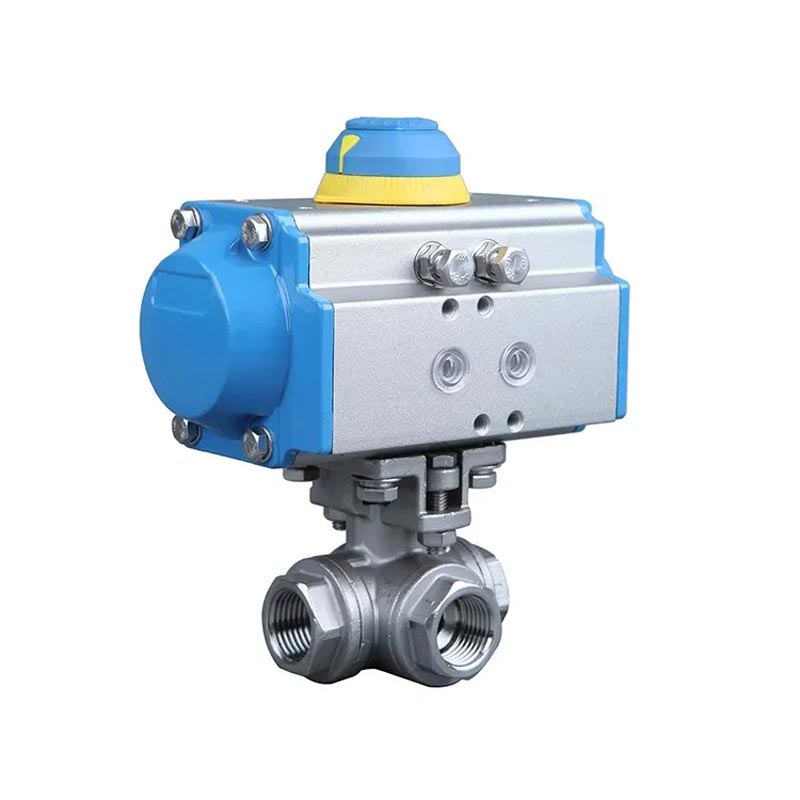

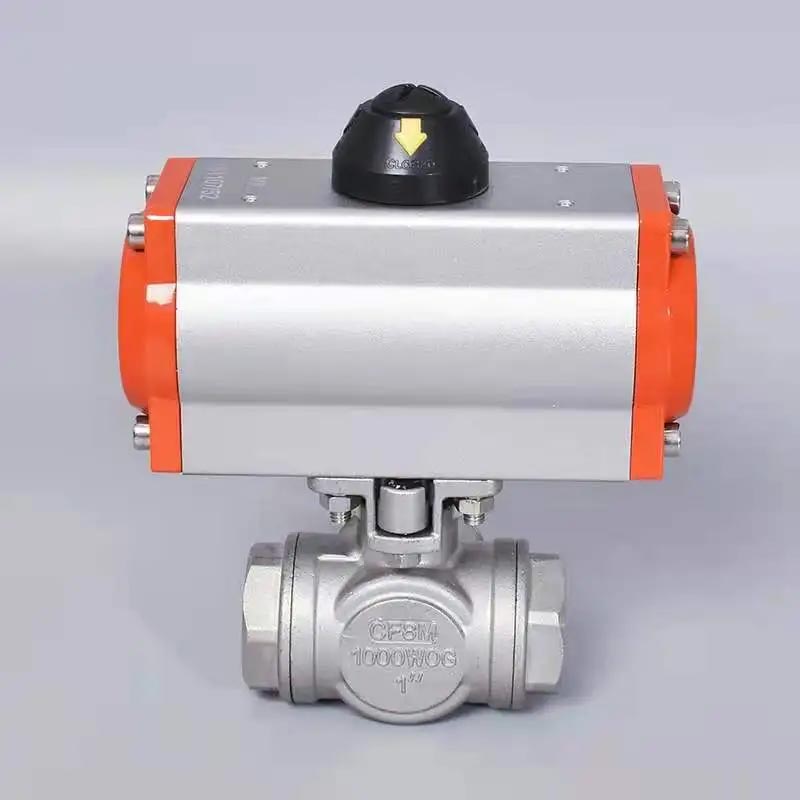

JOEPAI rustfrit stål gevind tre-vejs pneumatisk kugleventil funktioner et højkvalitets 304 eller 316 rustfrit stål smedet ventilhus og er udstyret med højtydende dobbeltvirkende eller enkeltvirkende pneumatiske aktuatorer til automatisk åbning og lukning. Den kompakte gevindforbindelse struktur forenkler installation og vedligeholdelse, tilpasser sig forskellige standarder som NPT og BSP, og bruger PTFE eller forstærkede tætningsmaterialer til tætningsdelen. Den er velegnet til T-formet eller L-formet kanal strukturer og kan opnå medium omledning, sammensmeltning eller skift operationer. Det er meget udbredt i væskeautomatiseringskontrolsystemer.
Investeringsstøbeorgan
Arbejdstryk 1000 W.O.G.
Justerbar stammepakning
Rene teflon tætninger og sæder
Temperaturområde: -60 til 450 °F
ISO5211 direkte monteringspude design til aktuatorer
Udblæsningssikker frempind, solid kugle efter kundens ønske
100% lækage testet ved 100 psi luft under vand
Hydrostatisk testtryk: 1500psi
Håndtag til låseanordning (ekstraudstyr)
| 1 | Legeme | CF8/CF8M | 8 | Stilk | SS304/SS316/SS |
| 2 | Kasket | CF8/CF8M | 9 | Trykskive | PTFE |
| 3 | Kasket | CF8/CF8M | 10 | Pakning | PTFE |
| 4 | Bold | SS304/SS316/SS | 11 | Kirtel | SS304/SS |
| 5 | Sæde | PTFE | 12 | Stængelmøtrik | SS304/SS |
| 6 | Pakning-A | PTFE | 13 | Bloker kun tilbagetog | SS304/SS |
| 7 | Pakning-B | PTFE |
| NPS | D | L | h1 | h2 | E | Ra | Rb | Rc | Rd | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Produktnavn | 3-vejs rustfrit stål gevindkugleventil med pneumatisk Aktuator |
| 1. Materiale | Rustfrit stål 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Størrelse | 1/4''~4'' (DN6~DN100) |
| 3.Certifikat | ISO9001 & CE |
| 4. Havn | Reduceret/fuld port |
| 5. Arbejdstryk | 1000PSI (PN63/6.3Mpa) |
| 6. Forbindelsen afsluttes | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Arbejdstemp. | -20~300ºC |
| 8. Egnet medium | Vand, naturgas, olie og noget ætsende væske |
| 9. Forsegling | PTFE, RPTFE, PPL |
| 10. Låsning | Valgmulighed |
| 11. Inspektion & prøvning | Ifølge API598 |
| Forsendelse | |
| Leveringstid | 20~30 dage |
| Pakke | Standard eksporterende krydsfinerkasse |
| Forsendelseshavn | Ningbo/Shanghai, Kina |
| Forsendelsesbetingelser | Exw, FOB, CFR, CIF osv. |
| Betalingsbetingelser | T/T, Western Union osv. |
| 30% forudbetaling, 70% saldo betales før forsendelse eller mod kopi af BL | |
| Garanti | 18 måneder efter at have forladt fabrikken |
| Fordel | OEM er gældende |
| Andre | Vi fremstiller også flangekugleventil, portventil, globeventil, Kontraventil, brandhaneventil, boosterventil, fuldsvejset Kugleventil & Y-si osv. |
