I industrielle rørledningssystemer,Flangekugleventilerog flangeportventiler er begge almindeligt anvendte ventiler, men deres kerneforskel ligger i lukkeelementet: Kugleventilen bruger en kugle som sin lukkedel, der roterer 90 grader rundt om ventilens midterlinje for at åbne eller lukke rørledningen. Blandt dem er JIS-flangekugleventilen, designet og fremstillet i overensstemmelse med japanske industristandarder (JIS), meget udbredt til forskellige medier såsom vand, olie, damp, kemikalier og naturgas på grund af dens kompakte struktur, pålidelige tætning og lette betjening, der opfylder forskellige arbejdsbetingelser.

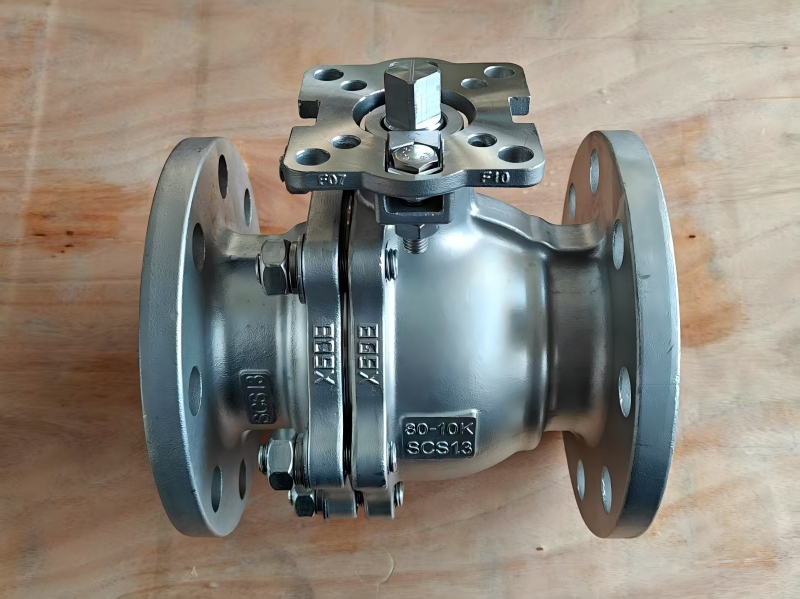

JIS-flangekugleventilen består hovedsageligt af nøglekomponenter såsom ventilhus, motorhjelm, kugle, spindel, sæde og tætningsring. Dens kernearbejdsprincip er: ved at dreje stammen drejes kuglen 90 grader, idet kuglens boring flugter eller vinkelret på rørledningen for at tillade eller blokere strømmen af medier. En elastisk tætningsring bruges mellem sædet og kuglen, hvilket opnår tovejs tætning gennem fjederforspænding og medietryk. Stilken har et udblæsningssikkert design og er udstyret med en automatisk pakningskompressionsstruktur, der sikrer langsigtet tætningspålidelighed. Derudover danner indsprøjtning af smøremiddel mellem tætningsfladerne en oliefilm, som ikke kun forbedrer tætningen, men også reducerer driftsmomentet betydeligt.
JOEPAI, en professionel producent har optimeret JIS-flangekugleventilen baseret på mange års teknisk erfaring:
1. Dual-Lip Seal Seat: Forbedrer tætningsydelsen, udvider udvalget af anvendelige medier og reducerer driftsmomentet.
2. Udblæsningssikker stammedesign: En bundbelastet struktur forhindrer stammen i at blive udstødt under tryk, og en indlejret PTFE-styrebøsning reducerer friktionen for en mere jævn drift.
3. Brandsikkert og antistatisk design: Overholder API 607 standarder for forbedret sikkerhed; et valgfrit højplatformsdesign tillader direkte montering af aktuatorer.
Design og fremstilling: JIS B2071, BS5351
Ansigt til ansigt-mål: JIS B2002
Forbindelsesflanger: JIS B2212, B2214
Test og inspektion: JIS B2003
Brandsikker standard: API 607
| Punkt | Beskrivelse |
| Almindelige modeller | Q41, Q47 osv. |
| Kropsmaterialer | WCB, A105, F304, F316, LCB, CF8, CF8M, CF3, CF3M osv. |
| Størrelsesområde | DN15 – DN350 (½” – 14”) |
| Trykområde | 5K, 10K, 20K, 63K |
| Temperaturområde | -29°C ~ 350°C (afhængigt af materialer) |
| Aktiveringsmetoder | Manuel, gear, elektrisk, pneumatisk |
Følg disse trin under installationen for at sikre ventilens ydeevne og levetid:
Rengør rørledningen før installation for at sikre, at der ikke er fremmedlegemer tilbage.
Bekræft ventilmarkeringer og udfør fuld åben/luk-test.
Juster ventilflangerne med rørledningsflanger, og spænd boltene jævnt.
Aktuatorer (f.eks. pneumatiske, elektriske) skal installeres i den specificerede retning.
Betjen ventilen flere gange efter installationen for at bekræfte jævn, uforpligtende drift.
Udfør tætningsydelsestest i henhold til rørledningskravene.
For yderligere detaljer vedrJIS Flange Kugleventilspecifikationer, priser og tilpassede løsninger, kontakt os venligst for professionel valgsupport og teknisk dokumentation. Vi leverer ventiler, der er i overensstemmelse med JIS, API, DIN og andre standarder, og kan anbefale den bedst egnede, omkostningseffektive ventilkonfiguration baseret på dine specifikke arbejdsforhold.
