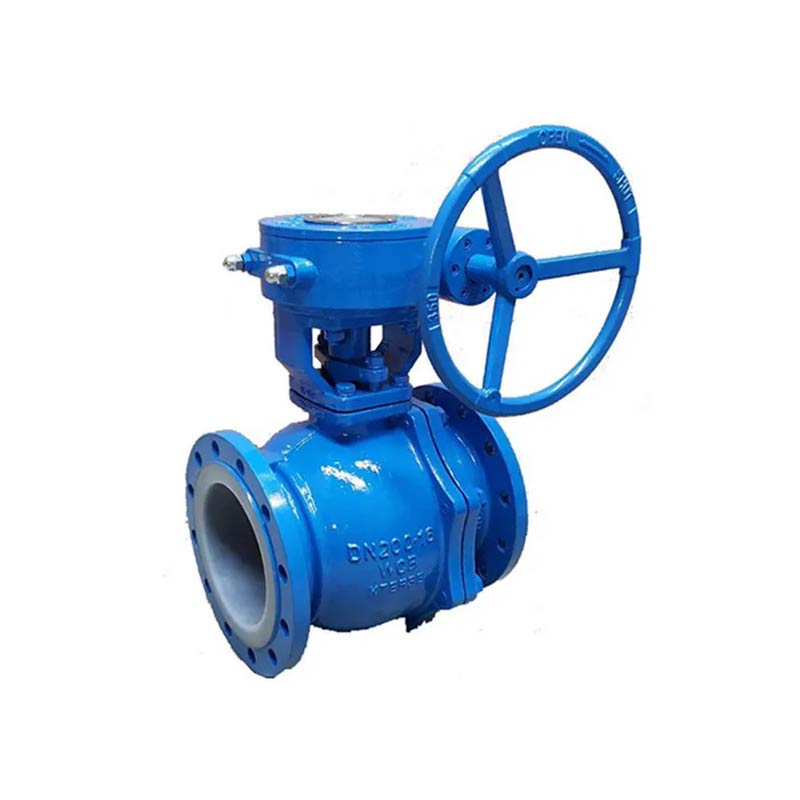

JOEPAI holdbare geardrevne støbestål PTFE-PFA-forede kugleventiler PN16 og stik er de samme type ventil, men på den anden side åbne/lukke fastgørelsen af kugleventil er en kugle med et cirkulært hul, som roterer sammen med stang for at opnå åbning og lukning af ventilen
Implementer fuld proceskvalitetsovervågning, omhyggelig og all-round
test!
Effektiv intern omkostningskontrol reducerer udgifter og gavner kunderne!
Avanceret produktionslinje, tilstrækkelig lagerbeholdning, forkortet leveringstid!

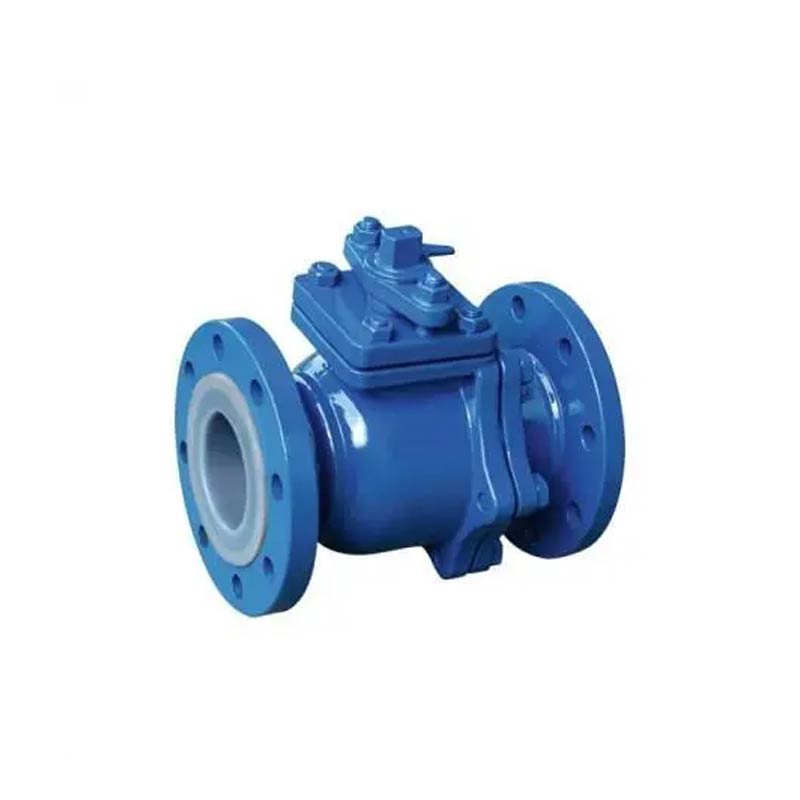

1.PTFE-PFA-foret 2PC kugleventiler PN16 har høj kemisk stabilitet og kan
anvendes i ethvert andet stærkt ætsende medium undtagen for smeltede alkalimetaller
og F-elementer
2.Den vedtager en drivkuglestruktur med fuld diameter for at sikre nul lækage
lukning af ventilen i hele trykområdet, og anvendes også
til vedligeholdelse af rørledninger
3. Kombinationen af åbne og lukke kuglestænger til ventilstøbegods
eliminerer stød og tryk, hvilket sikrer sikker brug
4.Den kompakte og rimelige struktur og minimale lumenkammer reducerer
tilbageholdelse af mediet. Kombineret med speciel støbeteknologi
tætningsoverfladen er delikat og perfekt. Og brug PTFE-pakning for at sikre nul
lækage af ventilen
5. Todelte og tredelte strukturer er velegnede til forskellige rørledninger
systemer og arbejdsforhold. Den tredelte kugleventil adskiller
ventilhus fra begge sider, hvilket muliggør hurtig udskiftning og vedligeholdelse
UDBLÅDSikker STEMMEDESIGN
HÅNDTAGSBETJENING/ LÅSEANORDNING/GEARBETJENING
INVESTERINGSTØBEKROPP
MATERIALE STANDARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| Navn/materiale | WCB | CF8 | CF3 | CF8M | CF3M |
| Legeme | WCB | CF8 | CF3 | CF8M | CF3M |
| Kugle/Stængel | WCB | CF8 | CF3 | CF8M | CF3M |
| Foret | FEP / PFA / PO / PTFE | ||||
| Sæde | PTFE / RPTFE | ||||
| Bolt/møtrik | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| Design & Fremstilling Standard | HG/T3704, GB/T12237 | API 6D | ||
| FTF Dimension Standard | HG/T3704, GB/T12221 | ASME B16.10 | ||
| Flange standard | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| Inspektions- og teststandard | HG/T13927, JB/T9092 | API 598 | ||
| Normal diameter | DN15~DN350 | 1/2"~14" | ||
| Normalt tryk | 1,0 MPa | 1,6 MPa | 150 LB | |
| Prøvetryk | Skaltest | 1,5 MPa | 1,5 MPa | 1,5 MPa |
| Højtrykstest | 1,1 MPa | 1,1 MPa | 1,1 MPa | |
| Lavtrykstest | 0,6 MPa | 0,6 MPa | 0,6 MPa | |
| Temperaturområde | FEP:-29℃~120℃, PFA:-29℃~180℃, PTFE:-29℃~150℃ | |||
| Gældende medium | Stærkt korrosionsmedium: Saltsyre, Salpetersyre, Flussyre, Flydende klor, Svovlsyre og Aqua regia osv. | |||
| DN (mm | PNS (tommer) | L | D | D1 | D2 | f | b | Z-Φd | Gør | H |
| PN1.0MPa/1.6MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8/12-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23/26 | 240 | 380 |
