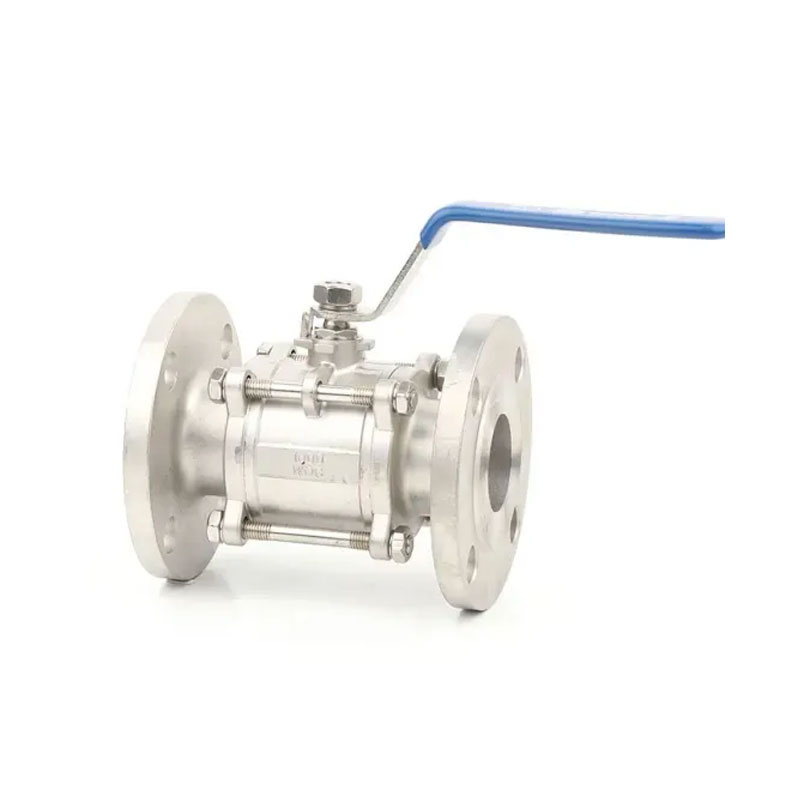

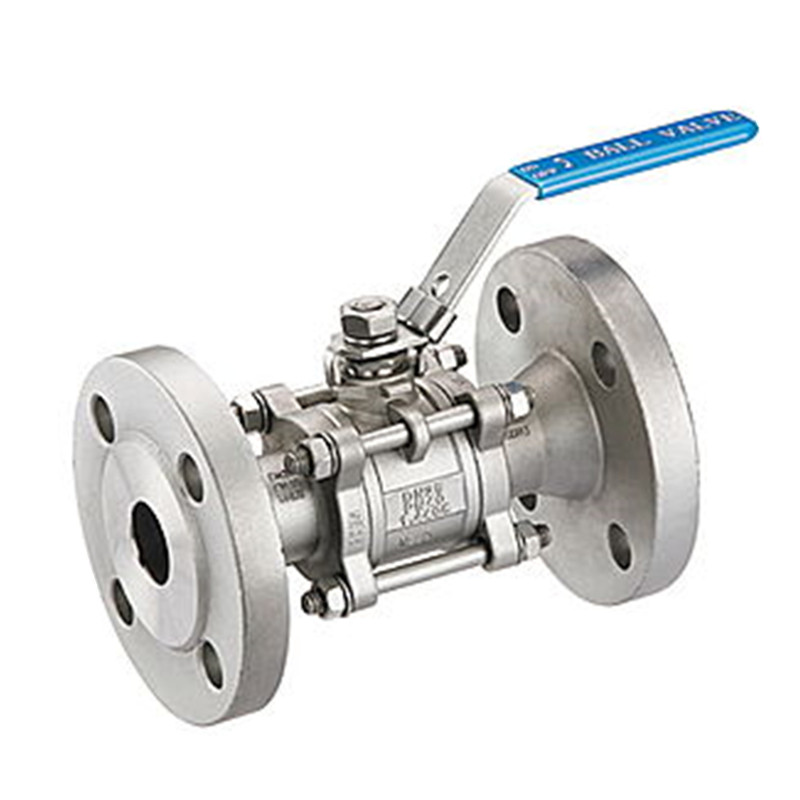

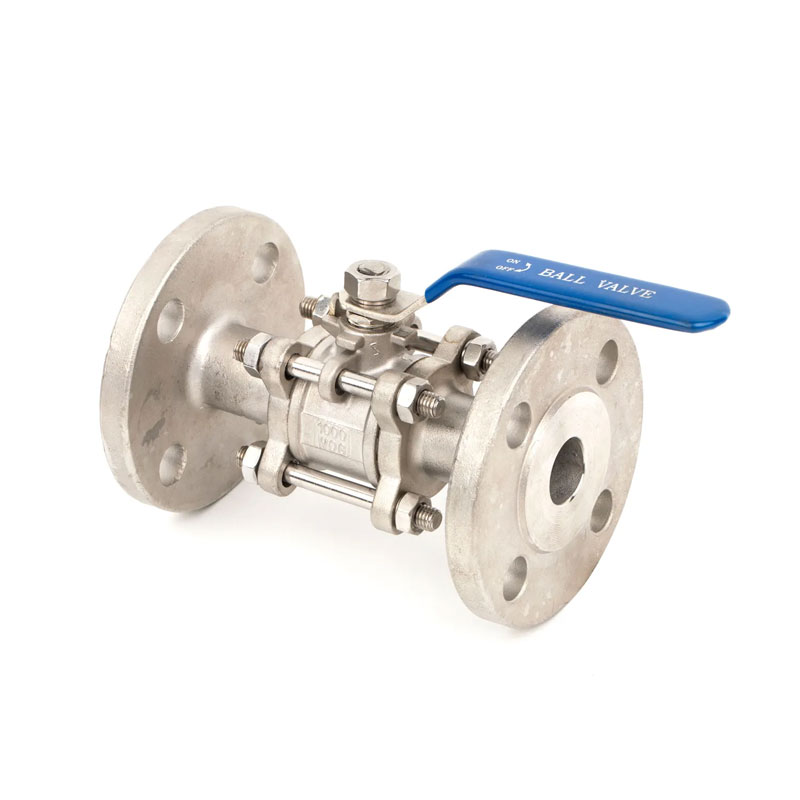

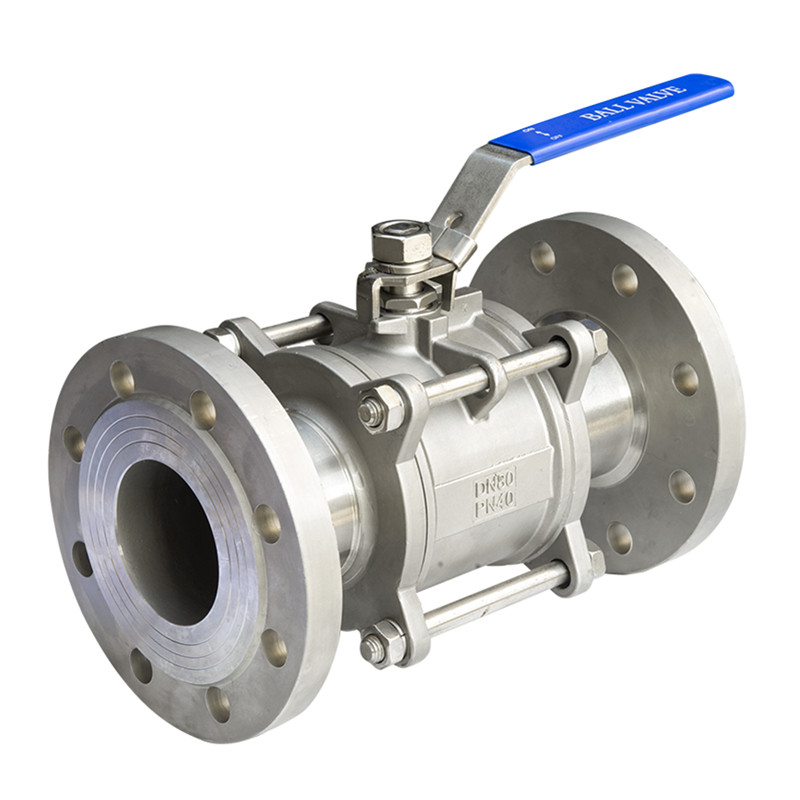

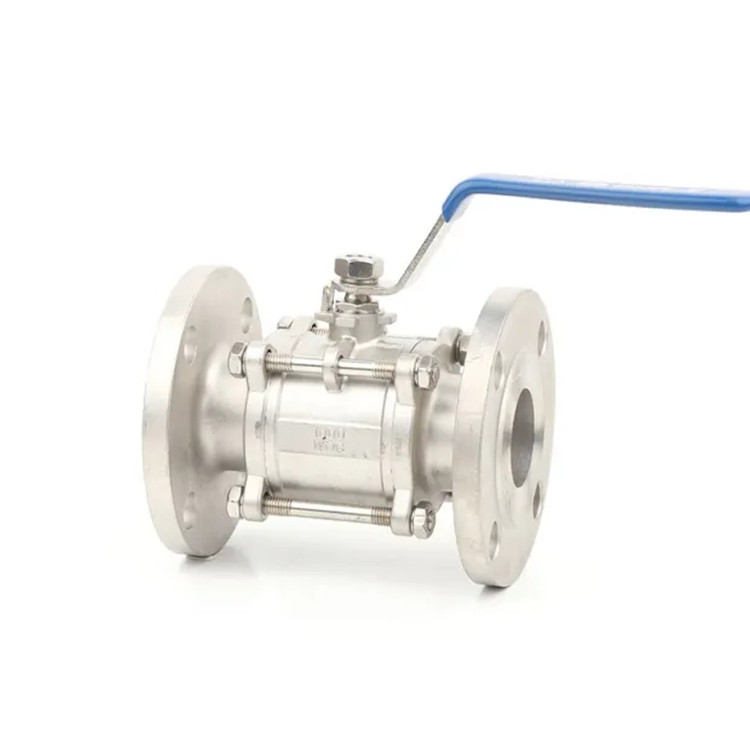

DIN/En flanget 3-delt rustfrit stålkugleventil PN40

Joepai fokuserer på produktion, forskning og udvikling, design, salg og service af DIN/EN-flanget 3-delt rustfrit stålkugleventil PN40, klodeventiler, kontrolventiler, sommerfuglventiler og filtre. Vi leverer også tilpassede tjenester til at imødekomme de unikke behov hos globale kunder til ventilforsyning. Hver proces fra design til levering styres omhyggeligt af brancheeksperter for at sikre problemfri global levering.

Her er en introduktion til kugleventiler:

Forseglingsringen på kugleventilsædet er generelt lavet af forskellige elastiske materialer, såsom polytetrafluorethylen, som er let at sikre tætning, og kugleventilens tætningskraft øges med stigningen i medium tryk. Ventilstamforseglingen er pålidelig. Når kugleventilen åbnes og lukkes, roterer ventilstammen kun, så pakningstætningen på ventilstammen er ikke let beskadiget, og forseglingskraften for ventilstammen omvendt tætning øges med stigningen i medium tryk.

Kontakten er hurtig og praktisk. Så længe ventilstammen roterer 90 °, afslutter kugleventilen den helt åbne eller helt lukkede handling og opnår hurtig åbning og lukning. Den høje platformintegrerede design følger ISO5211 -standarden til tilslutning af platformen, hvilket gør det nemt at opnå automatisering og fjernbetjening. Boldventilen kan installeres direkte med pneumatiske enheder, elektriske enheder, hydrauliske enheder, gas-væske-koblingsenheder eller elektro-hydrauliske bindingsenheder.

Spejlpoleret sfære med lavt driftsmoment, lille huldesign på kuglen og ventilstammen og yderligere ventilsikkerhedsydelse.

Materialer:

Krop: rustfrit stål 304 (1.4308) / SS316 (1.4408), bold: SS304 (1.4308) / SS316 (1.4408), sæde sæler: PTFE (RPTFE), håndtag: SS304 / SS201

Temperaturområde: -20 til +200 ° C

Medier: Vand, olie, trykluft, brændstoffer, opløsningsmidler, aggressive medier

Valgfri operationer: Manuel, pneumatisk og elektrisk aktuator

Fordele:

• Længde til DIN 3202-F1 (DIN EN 558-1, serie 1),

• Montering af flange i henhold til ISO 5211 tillader montering af et drev i forbindelse med montering af bro og skaftadapter,

• Håndhåndtaget kan låses med lås

• Anti-statiske enheder til kuglestamme-krop

• Bolw-out Proof Stem

• Brug af silicium-sol-præcisionsstøbningsproces

Standarder:

Tryk: PN40

Ansigt til ansigt dimensioner: DIN 3202

FLANGE END DIMENSIONS: DIN EN 1092-1

Design: Din 3357 EN 12516-1

Test: Din 3230 EN 12266

Hoveddimensioner
