Joepai mærke høj kvalitetssikring, Joepai giver en omfattende introduktion til ANSI Standard 2-PC flangekugleventil med ISO 5211 direkte monteringspude relateret standarder, udvalg, funktioner, konstruktionsdiagrammer, specifikationer og modeller; Dimensioner, arbejdsprincip, installation og vedligeholdelse, og kugleventil produkt manual; At levere en række flange kugleventil produkter med høj kvalitet, høj ydeevne, høje standarder, høj levetid og overkommelige priser for vores kunder.
Ventilspindlen er udstyret med antistatiske indstillinger
Design af ventilspindel anti-ekstruderingsanordning
Der er trykaflastningshuller på stålkuglerillen
Vedtagelse af afparaffiniseret støbning
DESIGN: ANSI 16.34
ENDFLANGE: ASME B16.5
ANSIGT TIL ANSIGT DIMENSIONER: ASME B16.10
INSPEKTION OG TEST: API 598
STØRRELSE:1/2"~10",TRYK:150LB~300LB

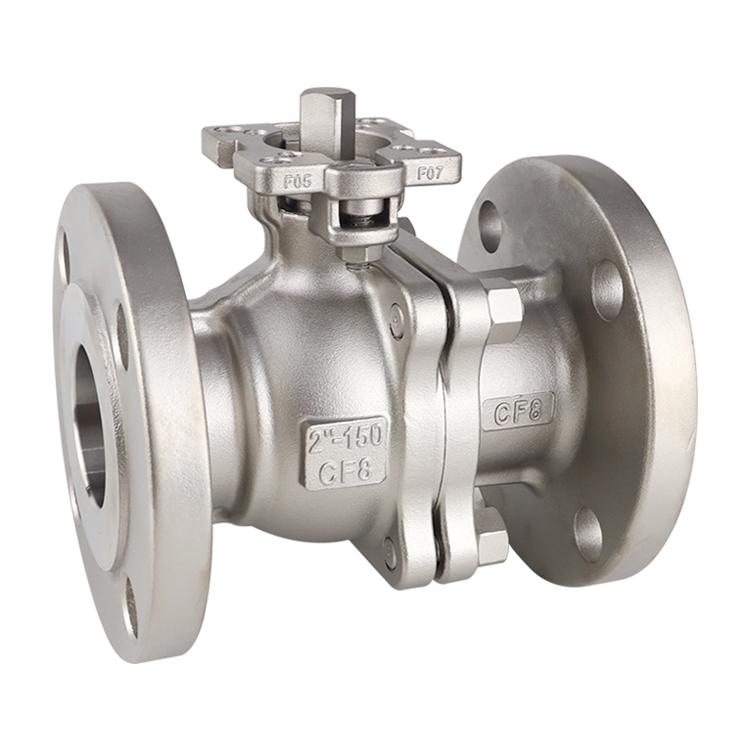

FULD PORT, ISO5211 DIREKTE MONTERINGSPLADE
UDBLÅDSikker STEMMEDESIGN

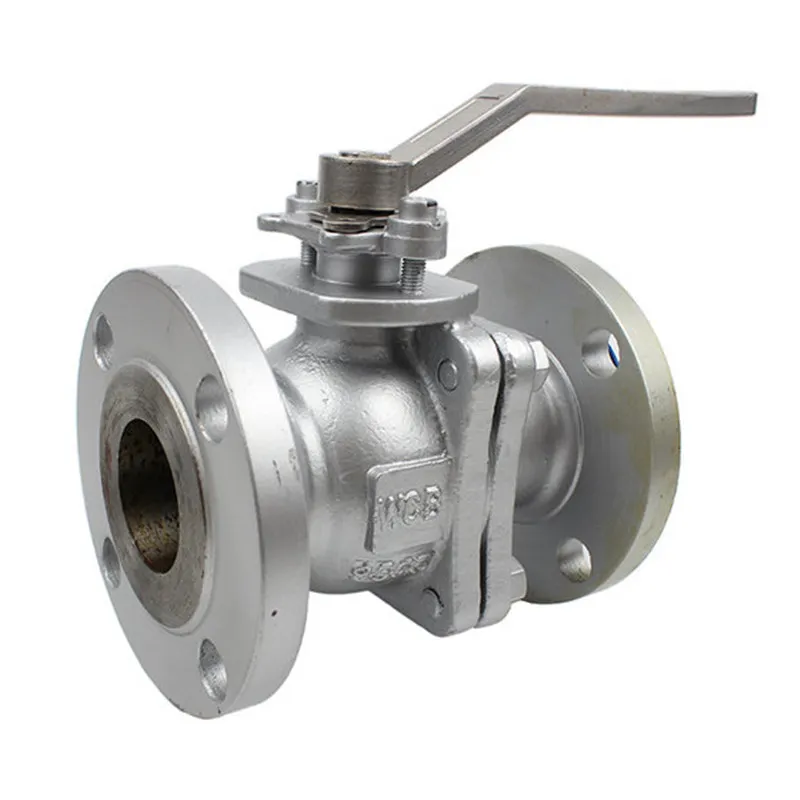

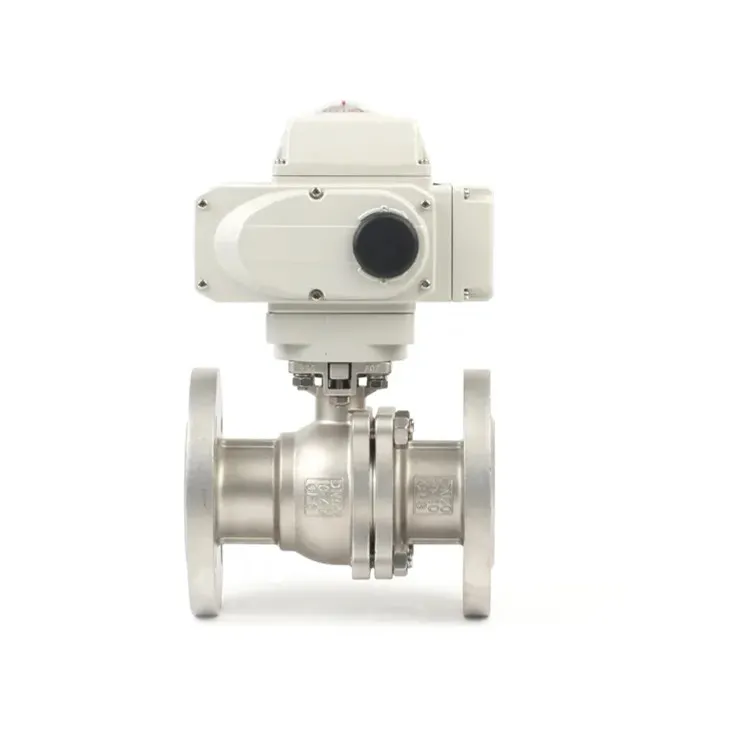

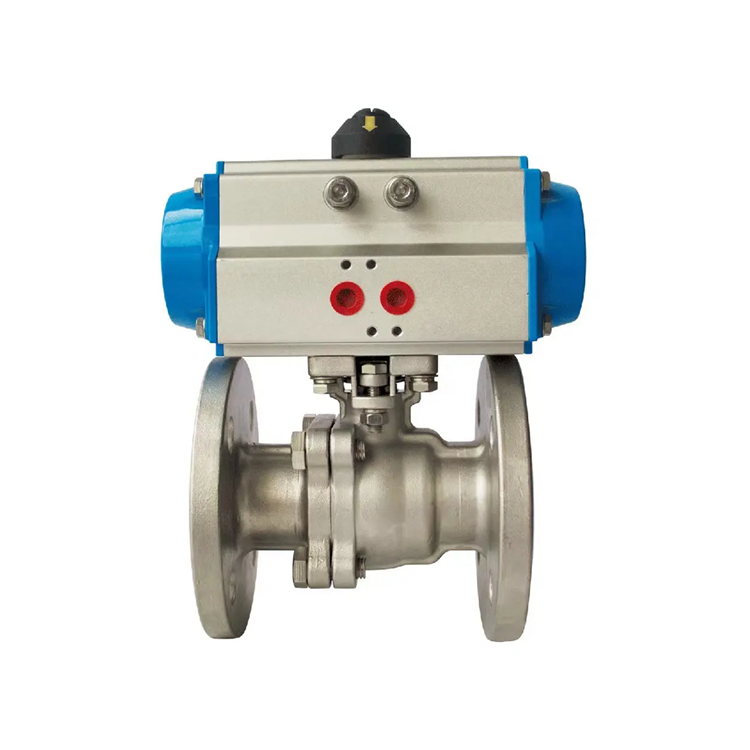

HÅNDTAGSBETJENING MED LÅSENHED, PNEUMATISK eller ELEKTRISK AKTUATOR
INVESTERINGSTØBNING
MATERIALE: KULSTÅL WCB/DIN1.0619
RUSTFRI STÅL 304/1.4308
RUSTFRI STÅL 316/1.4408
EGNET: VAND, OLIE, GAS
| 1 | Legeme | WCB/CF8/CF8M | 9 | Trykpuder | WCB/CF8/CF8M |
| 2 | Sæde | PTFE | 10 | Pakning | WCB/CF8/CF8M |
| 3 | Bold | SS304/SS316 | 11 | Stilk | SS304/SS316 |
| 4 | Bolt | SS304/SS316 | 12 | Kirtel | SS304/SS316 |
| 5 | Fjederskive | SS304/SS316 | 13 | Møtrik | SS304/SS316 |
| 6 | Møtrik | SS304/SS316 | 14 | Fjederskive | SS304/SS316 |
| 7 | Kasket | WCB/CF8/CF8M | 15 | Løftestang | SS |
| 8 | Pakning | WCB/CF8/CF8M |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
| 10" | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-Φ25 |
| 12" | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-Φ25 |
| 14" | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-Φ29 |
| 16" | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-Φ29 |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 140 | 95 | 66.7 | 34.9 | 14.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 152 | 115 | 82.6 | 42.9 | 16 | 1.6 | 4-Φ19 |
| 1" | 25 | 165 | 125 | 88.9 | 50.8 | 17.5 | 1.6 | 4-Φ19 |
| 11/4" | 32 | 178 | 135 | 98.4 | 63.5 | 19.5 | 1.6 | 4-Φ19 |
| 11/2" | 40 | 190 | 155 | 114.3 | 73 | 21 | 1.6 | 4-Φ22 |
| 2" | 50 | 216 | 165 | 127 | 92.1 | 22.5 | 1.6 | 8-Φ19 |
| 21/2" | 65 | 241 | 190 | 149.2 | 104.8 | 25.5 | 1.6 | 8-Φ22 |
| 3" | 80 | 282 | 210 | 168.3 | 127 | 29 | 1.6 | 8-Φ22 |
| 4" | 100 | 305 | 255 | 200 | 157.2 | 32 | 1.6 | 8-Φ22 |
| 5" | 125 | 381 | 280 | 235 | 185.7 | 35 | 1.6 | 8-Φ22 |
| 6" | 150 | 403 | 320 | 269.9 | 215.9 | 37 | 1.6 | 12-Φ22 |
| 8" | 200 | 502 | 380 | 330.2 | 269.9 | 41.5 | 1.6 | 12-Φ25 |
| 10" | 250 | 568 | 445 | 387.4 | 323.8 | 48 | 1.6 | 16-Φ29 |
| 12" | 300 | 648 | 520 | 450.8 | 381 | 51.0 | 1.6 | 16-Φ32 |
| 14" | 350 | 762 | 585 | 514.4 | 412.8 | 54.0 | 1.6 | 20-Φ32 |
| 16" | 400 | 838 | 650 | 571.5 | 469.9 | 57.5 | 1.6 | 20-Φ35 |
