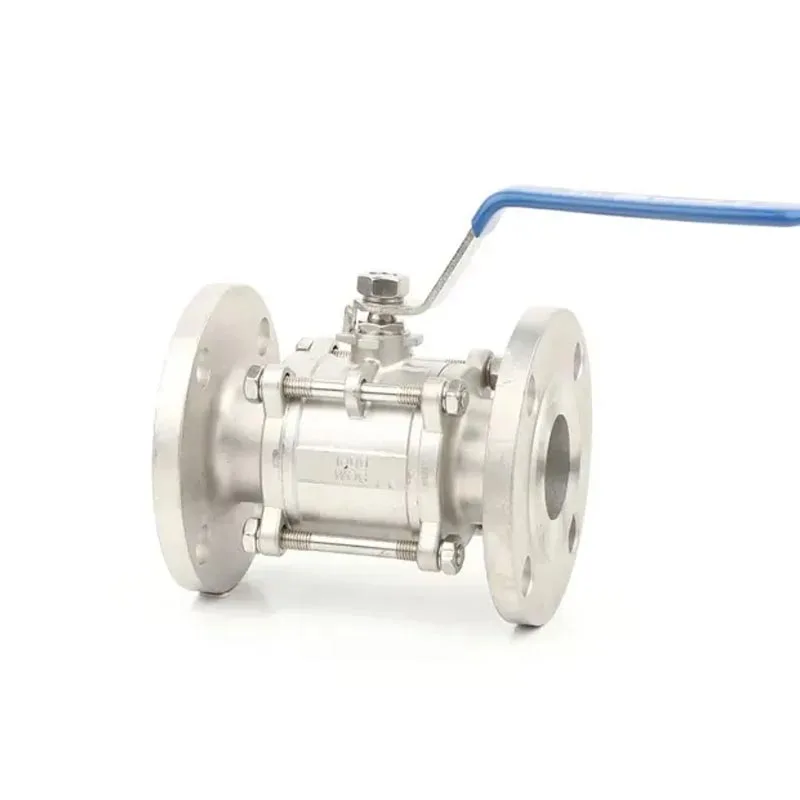

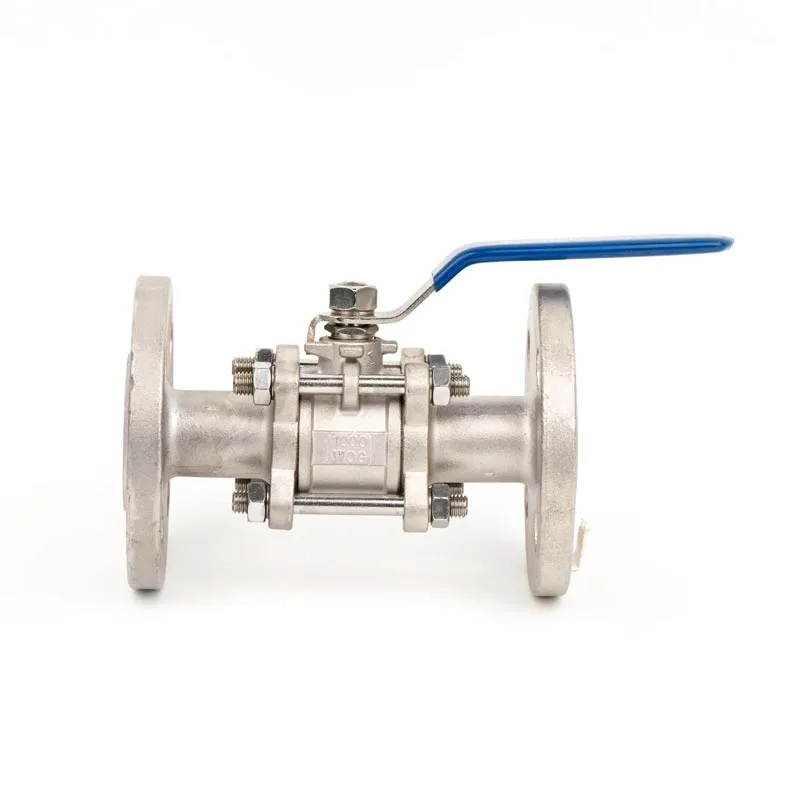

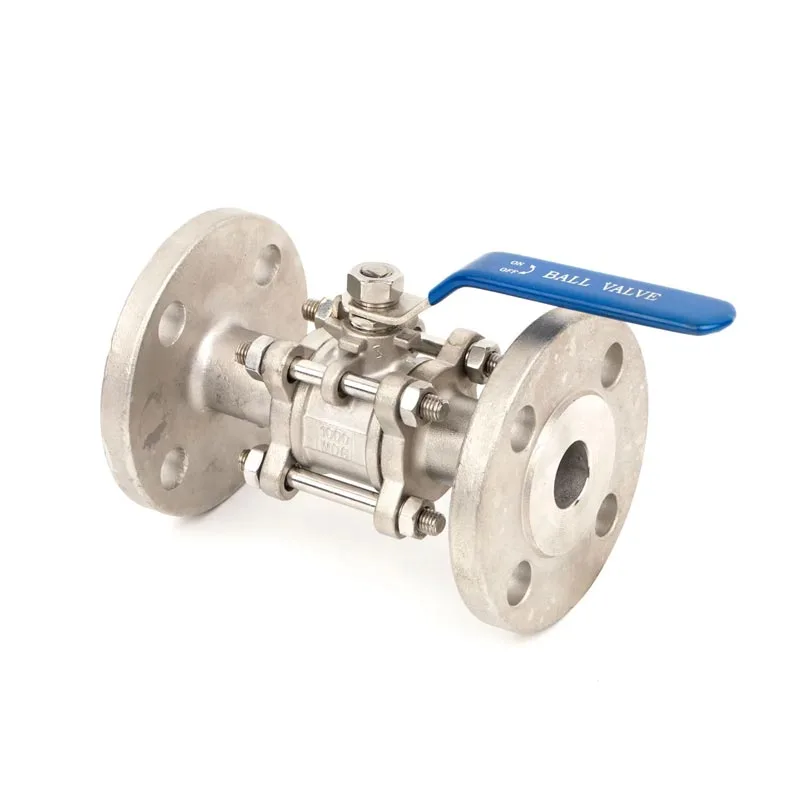

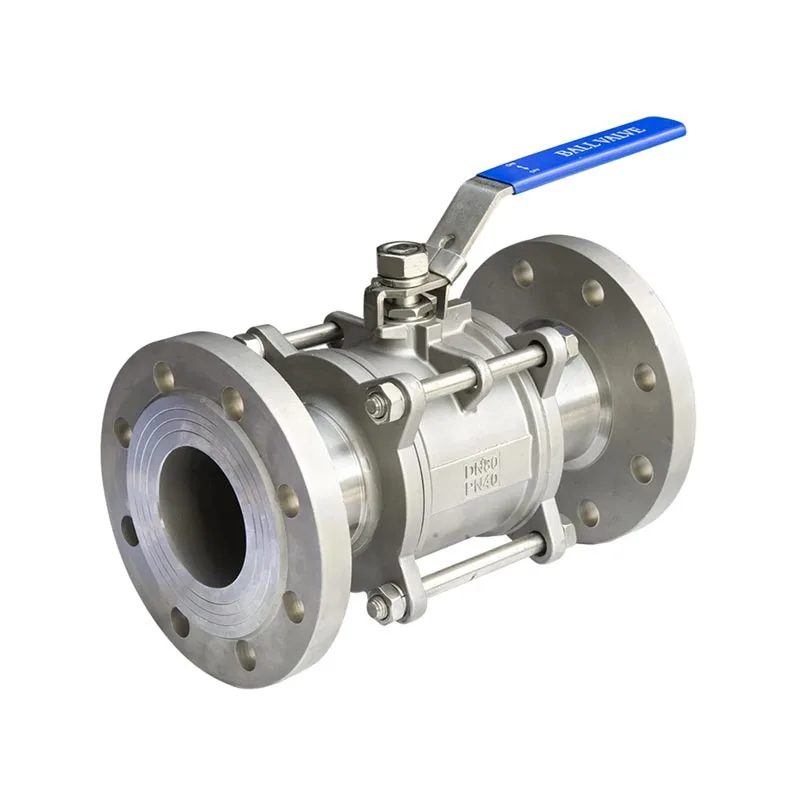

Rustfrit stål 3PC DIN PN16 Flangekugleventil

JOEPAI rustfrit stål 3PC DIN PN16 flangekugleventil leverer stabil ydeevne under ensartet kalibreret arbejdstemperaturområde på -29℃ til 180℃ med forstærket PTFE-tætningsring; når den er udstyret med PPL para polystyren tætningsring, forlænger kugleventilen driftstemperaturens øvre grænse til 300 ℃. Alle tekniske parametre for JOEPAI rustfrit stål 3PC DIN PN16 flangekugleventil er testet i overensstemmelse med API 598 inspektionsstandard for at eliminere inkonsistente temperaturbeskrivelsesfejl på siden. 3PC DIN-flangekugleventilen anvender DIN2633 standard PN16/PN40 flangeforbindelse, med face-to-face dimension, der overholder DIN3202-F1-specifikationen. Den nominelle diameter af JOEPAI rustfrit stål 3PC DIN PN16 flangekugleventil dækker DN15 til DN150, og dækker de mest almindelige industrielle rørledningsspecifikationer. Der leveres flere kropsmaterialer til JOEPAI 3PC-flangekugleventil, inklusive rustfrit stål 304/1.4308 og rustfrit stål 316/1.4408, for at tilpasse sig neutrale, svagt sure og ætsende væskemiljøer.

Produktegenskaber:

Tredelt splitstruktur:Det største konkurrencemæssige højdepunkt ved JOEPAI rustfrit stål 3PC DIN PN16 flangekugleventil er dens uafhængige 3PC splitventilhusdesign. Integrerede kugleventiler kræver fuldstændig nedlukning af rørledningen og adskillelse af rørledningen til indvendig rengøring, mens 3PC kugleventil kun behøver at løsne forbindelsesboltene for at tage det midterste ventilhus ud uden at fjerne hele ventilen fra rørledningen. Denne strukturelle funktion med 3 pc'er forkorter vedligeholdelsesnedetiden betydeligt og reducerer omkostningerne til genopbygning af rørledninger for industrielle brugere.

Fuld portgennemstrømningsdesign:JOEPAI rustfrit stål 3PC DIN PN16 Flangekugleventil er udstyret med fuld portkuglekerne som standardkonfiguration. Den indvendige diameter af kuglekernen med fuld port er i overensstemmelse med rørledningens indre diameter, som undgår strømningsmodstand og medium tryktab forårsaget af reduceret strømningskanal. Til cirkulationsrørledninger med høje strømningshastighedskrav forbedrer 3PC Kugleventil fuld portdesign effektivt transmissionseffektiviteten af ​​vand, damp, olie og andre medier.

Gældende medier& arbejdsscenarier:

JOEPAI 3PC DIN-flangekugleventil kan afskære eller forbinde flydende medier inde i industrielle rørledninger. Med udskiftelige tætningsringe og flere ventilhusmaterialer er denne kugleventil kompatibel med vand, trykluft, industriel damp, brændselsolie, salpetersyre, eddikesyre og andre svagt ætsende væsker. Det anvendes i vid udstrækning i kemisk forarbejdning, fødevareproduktion, vandforsyning og dræning, varmerørledning, farmaceutisk fremstilling og miljøbeskyttelses spildevandsbehandlingsindustrier. Uanset om det er lavtemperatur-normaltryks-vandrørledninger eller højtemperatur-damptransmissionsrørledninger, opretholder JOEPAI rustfrit stål 3PC DIN PN16 flangekugleventil stabil tætning og lang levetid.

Produktets tekniske specifikationer:

Overordnet struktur: 3PC tredelt modulær opdelt struktur

Tilslutning Standard: DIN PN16/PN40 Flange DIN2633

Ansigt til ansigt Størrelse: DIN3202-F1

Nominel diameter: DN15 ~ DN150

Teststandard: API 598

Flowkanal: Fuld port

Ventilspindel: Udblæsningssikker bundmonteret omvendt tætningsspindel

Driftstilstand: Manuelt håndtag med lås; Ormebeklædning; valgfri elektrisk / pneumatisk drev

Valgfrit kropsmateriale: WCB kulstofstål, 304 rustfrit stål, 316 rustfrit stål

Temperaturomfang:

Forstærket PTFE-tætning: -29℃ ~ 180℃

PPL tætning: -29 ℃ ~ 300 ℃

Hoveddele og materialer

Hoveddimensioner

FAQ

1.Hvad betyder "3PC", og hvorfor er det vigtigt?

"3PC" står for tredelt konstruktion, hvor midterlegemet og to endeflanger er boltet sammen. Dette design tillader nem online vedligeholdelse og rengøring uden at fjerne hele ventilen fra rørledningen, hvilket reducerer nedetiden markant for systemer, der kræver regelmæssig service.

2.Hvad er de vigtigste anvendelser og passende medier til denne ventil?

Denne ventil bruges til at afbryde eller forbinde mediestrøm i rørledninger og er velegnet til vand, damp, olie, salpetersyre, eddikesyre og andre ætsende væsker. Det anvendes i vid udstrækning i kemisk forarbejdning, petrokemisk industri, elproduktion og vandbehandlingsindustrier, med materialevalg skræddersyet til det specifikke medium.

3. Hvilke materialer er tilgængelige til denne ventil?

Karosserimuligheder omfatter kulstofstål (WCB), rustfrit stål 304 og rustfrit stål 316. Indvendige komponenter såsom kugle, frempind og bolte er tilgængelige i matchende rustfri stålkvaliteter, mens sædet er lavet af PTFE for fremragende tætningsydelse.

4. Hvilke drevmuligheder og sikkerhedsfunktioner tilbyder denne ventil?

It supports manual lever, electric, and pneumatic operation. Sikkerhedsfunktionerne omfatter en udblæsningssikker frempind med omvendt forsegling, en 90° positioneringsmekanisme, en valgfri låseanordning for at forhindre fejlbetjening og et ISO-standardbeslag til nem montering af aktuator.

5. Hvilke størrelser er tilgængelige, og kan ventilen tilpasses?

Vi tilbyder størrelser fra DN15 til DN150. Customization is available for special materials, pressure ratings, connection types (including butt‑weld and socket‑weld), and packaging. Please contact our sales team with your specific requirements.
