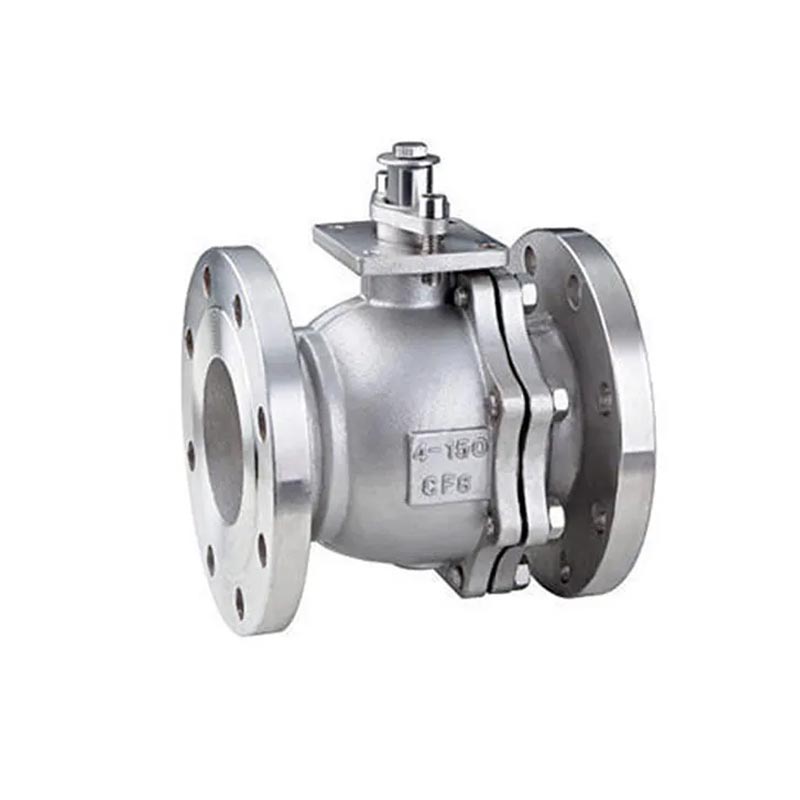

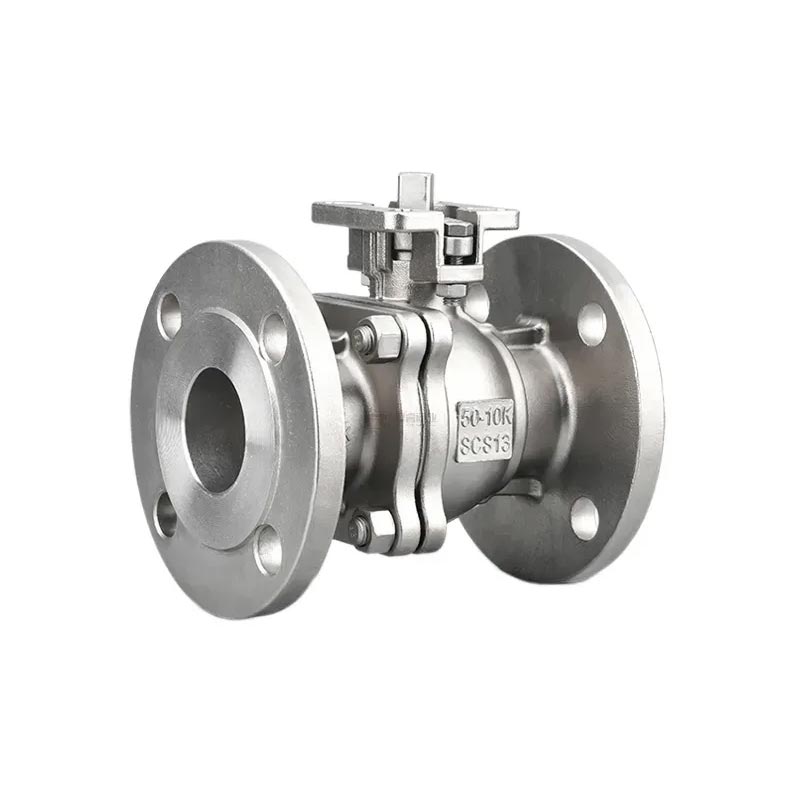

JOEPAI højkvalitets rustfrit stål Standard JIS10K flangekugleventil har fremragende tætning stabilitet og strukturel styrke, hvilket gør den til den primære ventil til væskekontrol i maden, farmaceutiske og kemiske industrier.
Fremstillet af Wenzhou Joepai Valve Co., Ltd., hvis forgænger Jingyue Valve Factory var JOEPAI blev etableret i 2003 og har mere end ti års erfaring med kugleventiler i rustfrit stål, brandhaner, boosterventiler og industrielle flowkontrolløsninger.
Fuld portdesign reducerer strømningsmodstanden. ISO5211 direkte monteringspude gør installationen af aktuatoren nemmere og mere pålidelig.
Forbedret spindelsikkerhedsstruktur forhindrer spindeludblæsning og forbedrer driftssikkerheden under pres.
Håndtagsbetjening med låseanordning. Pneumatisk eller elektrisk aktuator er tilgængelig til automatisering.
PTFE sæde, pakning, trykskive og pakning giver fremragende tætningsstabilitet og kemikalieresistens.
Kan inspiceres og repareres direkte online, hvilket reducerer udstyrets nedetid og vedligeholdelsesomkostninger.
Rustfrit stål Standard JIS10K Flangekugleventils specialdesignede ventilspindel tillader nem åbning og lukning med lille betjeningsmoment.
Efterlad en position, hvor ventilhåndtaget kan rotere.
Kan ikke bruges til drosling.
Kugleventiler med transmissionsmekanismer skal installeres lodret.
Denne funktion løser fuldstændigt problemet med traditionelle ventiler, der påvirker tætningen på grund af friktion mellem tætningsflader.
Rustfrit stål Standard JIS10K kugleventiler med flange installeret på rørledninger kan inspiceres og repareres direkte online, hvilket effektivt reducerer udstyrets nedetid og sænker omkostningerne.
Eliminerer problemet med unormal trykstigning i ventilkammermediet, der påvirker sikkerheden under brug.
Den specialdesignede ventilspindel kan let åbnes og lukkes med blot en lille håndhjulsventil.
Ventiler er afhængige af den mekaniske kraft, som ventilspindlen giver, til at presse kuglekilen på ventilsædet for tætning, hvilket sikrer pålidelig tætning under forskellige arbejdsforhold.
Når kuglen vipper væk fra ventilsædet, passerer væske ensartet langs tætningsfladen i en 360° vinkel, hvilket reducerer lokal skuring og skyller ophobede stoffer væk.
| Ingen. | Del navn | Materiale |
|---|---|---|
| 1 | Legeme | SUS304 / SUS316 / WCB |
| 2 | Sæde | PTFE |
| 3 | Bold | SUS304 / SUS316 / SS |
| 4 | Bolt | SUS304 / SS |
| 5 | Pakning | PTFE |
| 6 | Møtrik | SUS304 / SS |
| 7 | Kasket | SUS304 / SUS316 / WCB |
| 8 | Stilk | SUS304 / SS |
| 9 | Trykskive | PTFE |
| 10 | Pakning | PTFE |
| 11 | Kirtel | SUS304 / SS |
| 12 | Stængelmøtrik | SUS304 / SS |
| 13 | Håndtag | SUS304 / SS |
Materialer kan tilpasses efter arbejdsforhold, medier, tryk og temperaturkrav.
| DN | A | F | G | K | T | H | C | D | E | h | N | M | Ra | Rb | R2 | R1 | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 48.8 | 70 | 95 | 11 | 1 | 107 | 73 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 18 | 54 | 75 | 100 | 13 | 1 | 117 | 76 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 1" | 24 | 66 | 90 | 125 | 13 | 1 | 127 | 86 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/4" | 32 | 77 | 100 | 135 | 14 | 2 | 137 | 91 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/2" | 36 | 85 | 105 | 140 | 14 | 2 | 165 | 119 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 96 | 120 | 155 | 14 | 2 | 177 | 127 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2-1/2" | 62 | 116 | 140 | 175 | 16 | 2 | 188.5 | 136 | 240 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 3" | 78 | 126 | 150 | 185 | 16 | 2 | 203.5 | 164 | 260 | 17 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 17 |
| 4" | 100 | 151.8 | 175 | 210 | 16 | 2 | 228 | 178 | 320 | 19 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 19 |
Dimensioner er til reference. Bekræft venligst endelige tegninger og aktuatormonteringsdimensioner med JOEPAI før bestilling.
Wenzhou Joepai Valve Co., Ltd. er beliggende i Longwan District, Wenzhou, Zhejiang-provinsen, tæt på lufthavnen, med bekvem transport. Virksomheden integrerer design, udvikling, fremstilling og salg som en professionel industriel flowkontrolløsningsvirksomhed.
Virksomheden har CAD-ventildesign, UG tredimensionel formgivning og et kvalitetsinspektionstestcenter. Kraftfuldt produktionsudstyr og perfekte testmetoder forbedrer effektivt produktkvaliteten og beskytte kundernes interesser.
JOEPAI har bestået ISO 9001 kvalitetsstyringssystem certificering. Kerneprodukter har opnået EU CE certificering. Kugleventiler har bestået koreansk KC-certificering. Brandhaneprodukter er bestået australsk AS 2419.2-2009-certificering, og Dual Booster-systemet overholder AS 2419.3 teknisk specifikationer.
Eksporten udgør ca. 85% af det samlede salg. Kontakt os venligst for det specifikke certifikat, der gælder for denne model og bestillingsmængde.
Denne JIS10K rustfrit stål flangede kugleventil er meget udbredt i fødevarer, farmaceutiske, kemiske, petroleum, naturgas, vandforsyning og andre industrielle rørledninger til afspærring og flowkontrol. Det anbefales ikke til drosling.
Det tekniske team leverer 1-til-1 løsningsdesignsupport baseret på tryk, temperatur, medium, designtegninger eller prøver.
CNC præcisionsbearbejdningscenter og automatiseret samlingssystem sikrer stabil kvalitet og høj præcision.
12 måneders garanti fra levering. Produkter vil blive repareret eller erstattet gratis for kvalitetsproblemer, der ikke er forårsaget af menneskelige faktorer.
Kundetilpassede ventilløsninger, materialer, størrelser, aktuatorer og mærkekrav er tilgængelige for globale kunder.
Nej. Denne standard JIS10K-kugleventil i rustfrit stål er designet til afspærring og flowkontrol. Det anbefales ikke til drosling.
Ja. Den har en ISO5211 direkte monteringspude og understøtter pneumatisk eller elektrisk aktuatordrift.
Ja. JOEPAI giver 1-til-1-tilpasning baseret på arbejdsparametre, tegninger eller prøver. OEM/ODM support er tilgængelig.
Vores virksomhed har ISO 9001 certificering. Kerneprodukter har EU CE-certificering, kugleventiler har koreansk KC-certificering, og brandhaneprodukter har australsk AS 2419.2-2009-certificering.
Vi yder 12 måneders garanti fra leveringsdatoen for kvalitetsproblemer, der ikke er forårsaget af menneskelige faktorer.
Kontakt venligst vores tekniske team med dit tryk, temperatur, medium, tilslutningsstandard og tegninger. Vi vil bekræfte de endelige dimensioner og detaljer om aktuatormontering.
For tilbud, tekniske tegninger, aktuatorvalg, kundetilpassede materialer, OEM/ODM ventilløsninger og globalt distributionssamarbejde, kontakt venligst Wenzhou Joepai Valve Co., Ltd.
