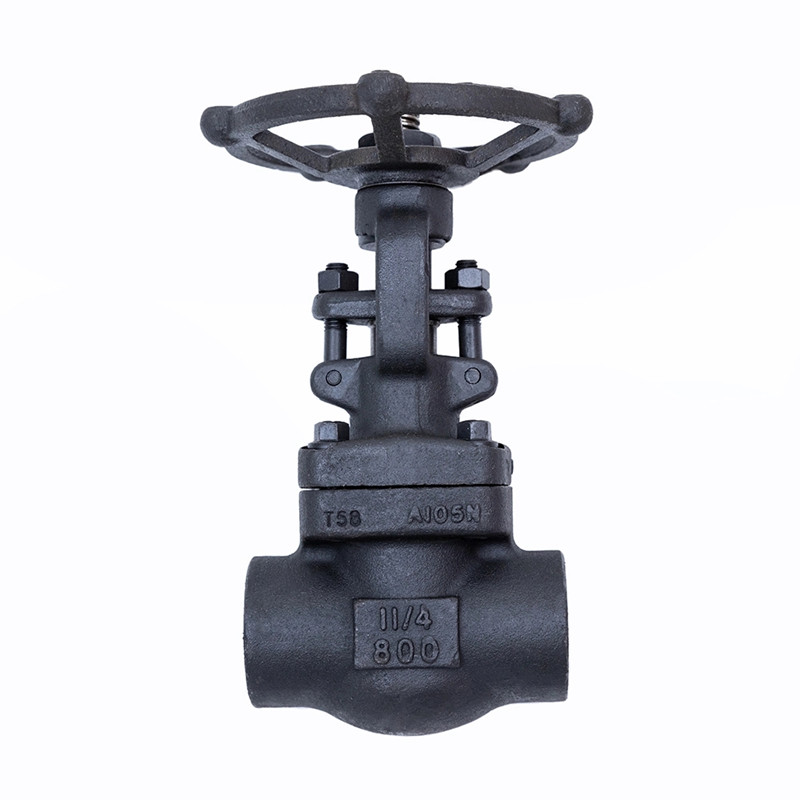

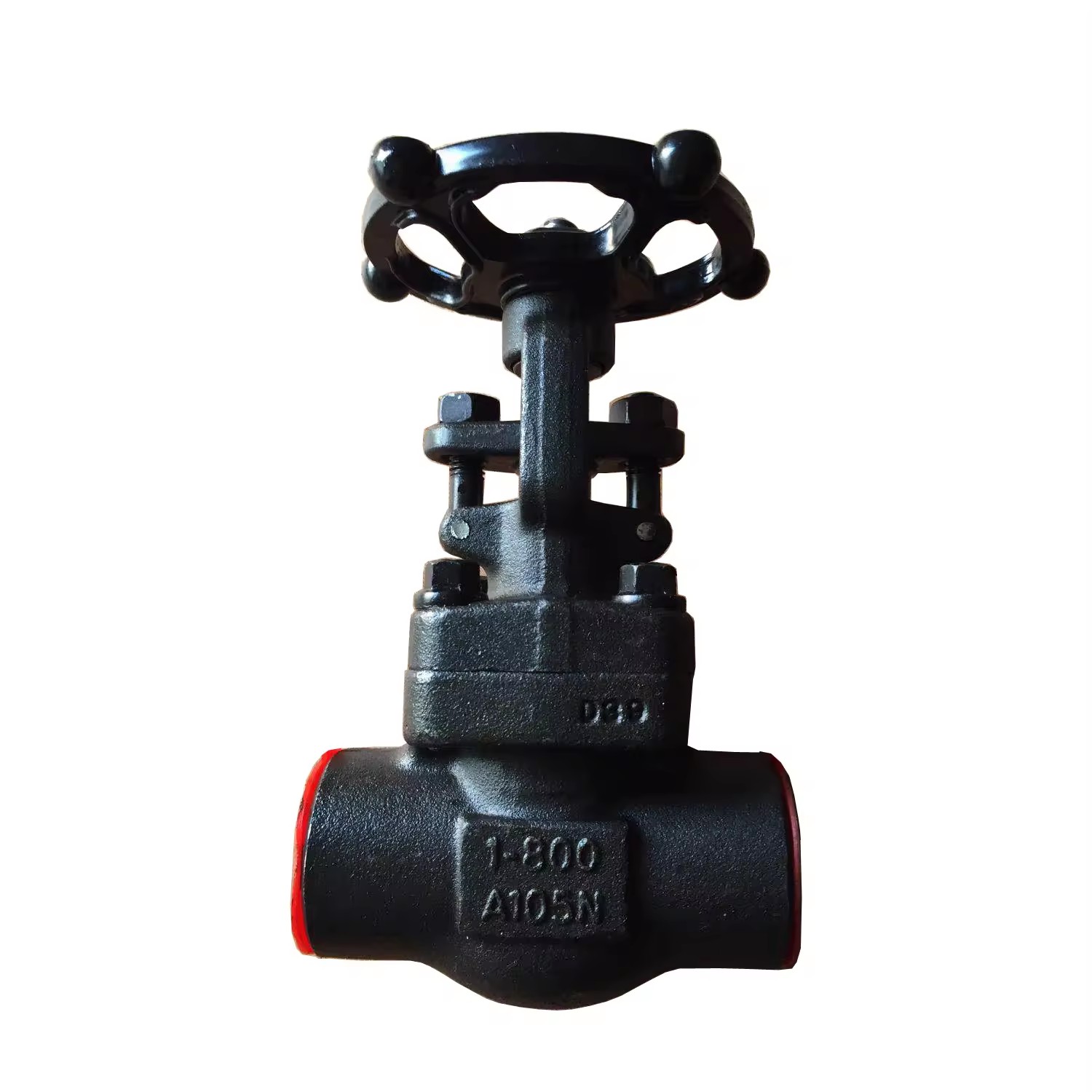

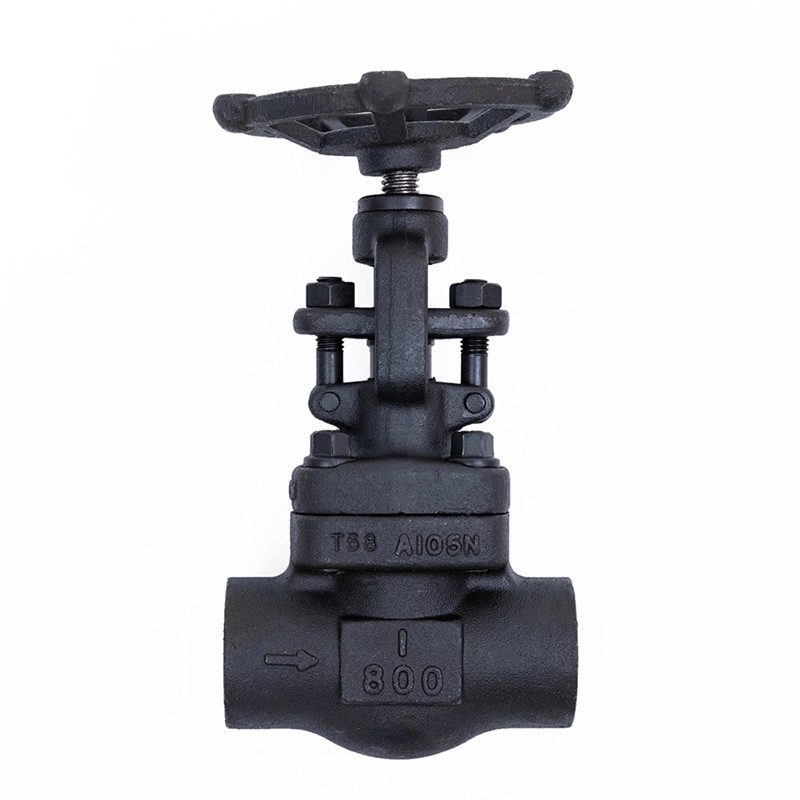

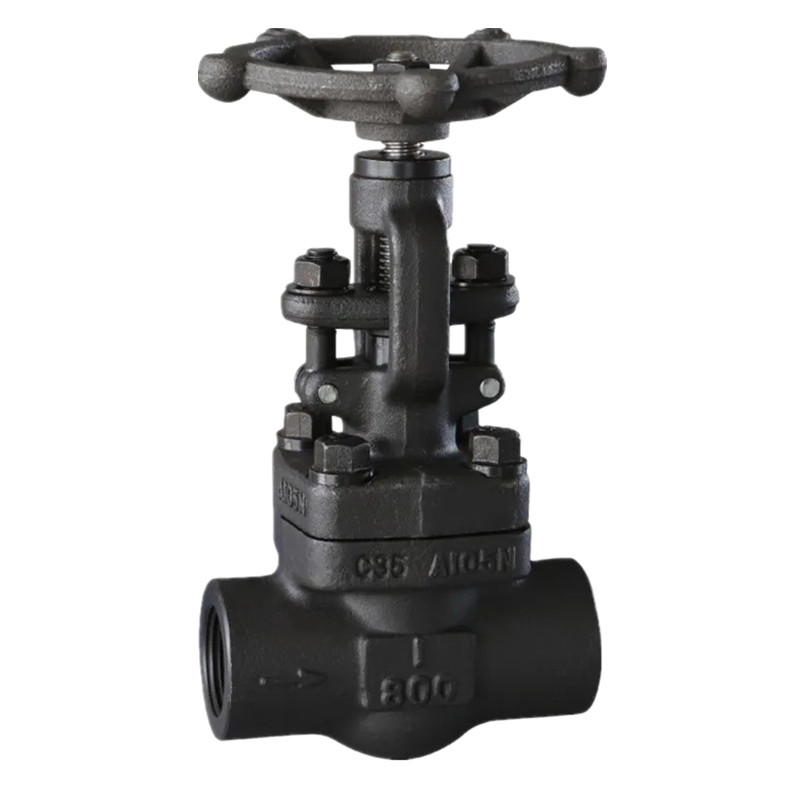

Smedet portventil 800LBS

JOEPAI har udviklet og produceret højkvalitets Forged Gate Valve 800LBS. I henhold til trykkravene kan midten af ​​ventillegemet vælges fra tre strukturer: boltforbindelse, midtersvejsning og trykselvstramning; Den midterste flange anvender tætningspakninger lavet af kulstofstål, rustfrit stål, fleksibel grafit, metalringpakning og andre materialer; Vedtagelse af håndhjulstransmission, elektrisk transmission, geartransmission og tandhjulstransmission; Ventilen har en øvre tætningsstruktur for at hjælpe med tætning; Ventilsædet vedtager strukturelle egenskaber såsom smedet ventilsæde, ventilsæde i rustfrit stål og svejset legeringstætningsoverflade. Smedet stålportventil er en af ​​de almindeligt anvendte afspærringsventiler, der hovedsageligt bruges til at forbinde eller afskære mediet i rørledninger; Portventiler er velegnede til en bred vifte af tryk, temperatur og diameter, især til rørledninger med mellem og stor diameter.

Tekniske parametre

1. Nominel diameter: NPS1/2 "~2"（DN15~DN50）
2. Nominelt tryk: Klasse 800LBS
3. Design og fremstilling: ASME/ANSI B16.34; API602;
4. Inspektion og test: API 598 eller GB/T 13927

5. Afslutter forbindelsen

1) SW dimension: ASME/ANSI B16.11; JB/T1761

2) BW dimension: ASME B16.25

3) Skruet dimension: ASME/ANSI B1.201(NPT); GB/T7306-87(RC)

6. Strukturelt træk: B.B. Eller W.B; OS&Y

7. Forsegling af tilbehørsmateriale: i henhold til "bestillingsvejledning"

8. Kropsmateriale: A105; LF2; F11; F22; F304; F316; F304L; F316L

Produktegenskaber

Forged Gate Valve 800LBS udviklet og produceret af Joepai er nem at vedligeholde, med en enkel struktur og praktisk adskillelse og udskiftning; Produktstrukturen af ​​smedet stålportventil er enkel, lille i størrelse og let i vægt; Smedede stålportventiler har lav væskemodstand, og deres modstandskoefficient er lig med rør af samme længde; Tætte og pålidelige, i øjeblikket elektriske smedede stålventiler har god tætningsevne og er blevet meget brugt i vakuumsystemer.

Smedet portventil 800LBS har lav strømningsmodstand. Ventilhusets indre mellemkanal er lige igennem, og mediet strømmer i en lige linje med lav strømningsmodstand. Det er mere nemt at åbne og lukke. Sammenlignet med kugleventiler er portens bevægelsesretning vinkelret på retningen af ​​medium flow, uanset om den er åben eller lukket. Høj højde, lang åbnings- og lukketid. Portens åbnings- og lukkeslag er relativt stort, og sænkningen udføres gennem skruen. Vandhammer fænomen er ikke let at opstå. Mediet kan flyde i alle retninger på begge sider, hvilket gør det nemt at installere. De to sider af portventilkanalen er symmetriske.
