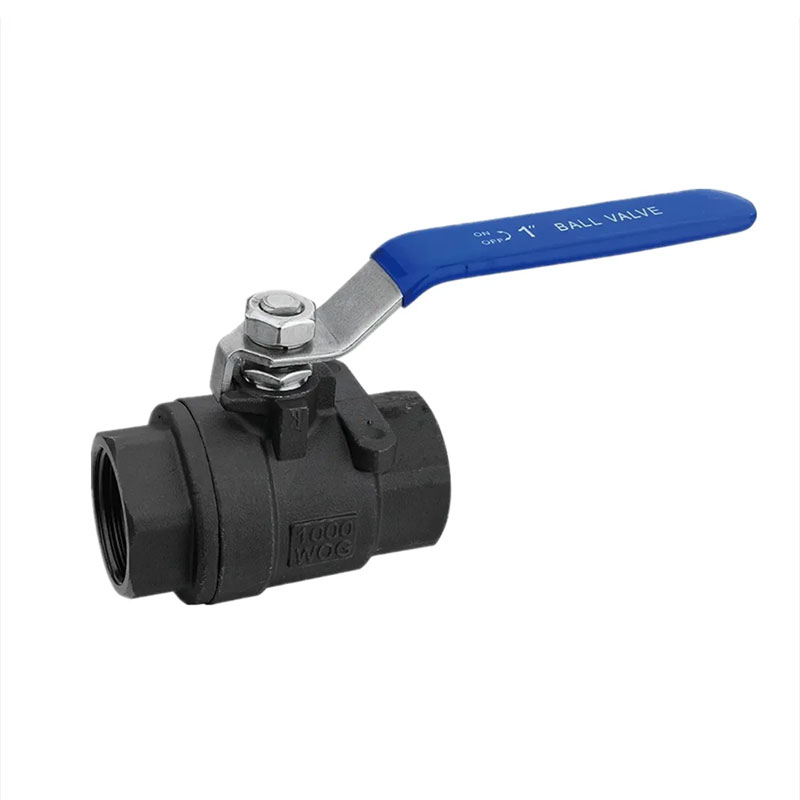

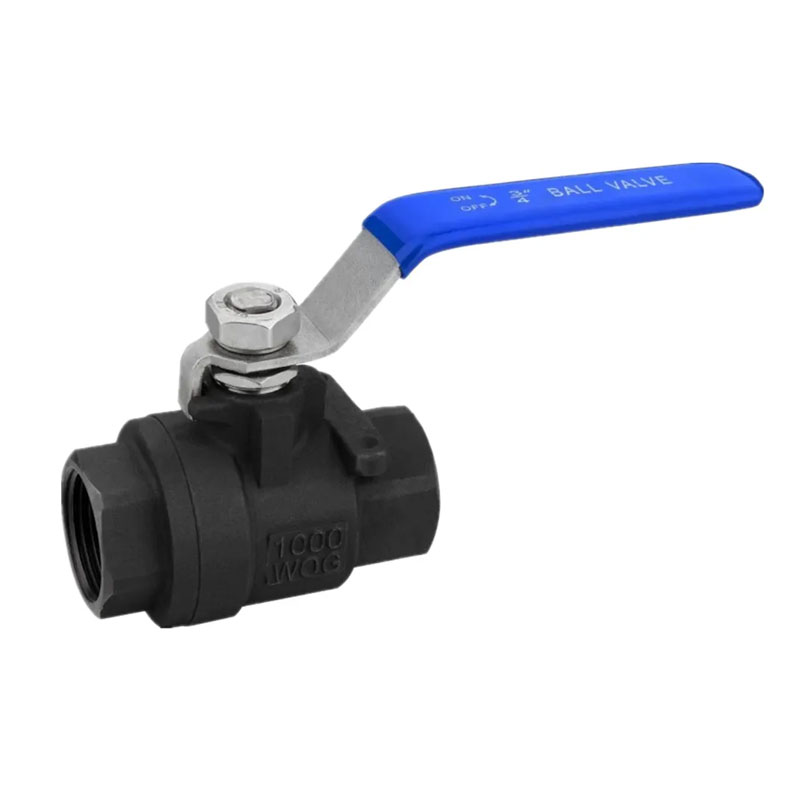

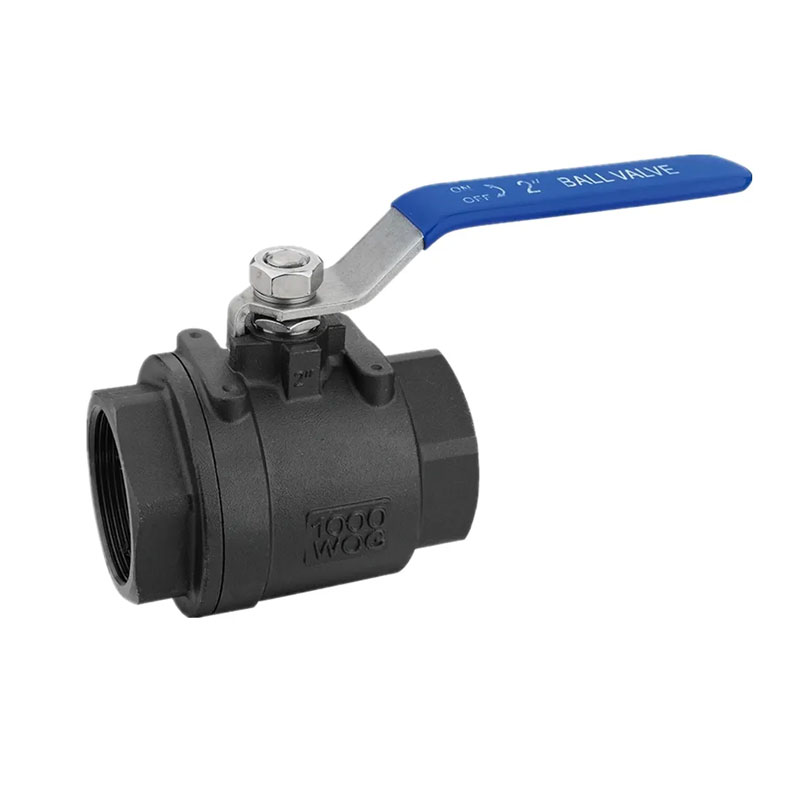

1000psi PN64 2pc kuglventil

1000psi PN64 2pc kugleventil produceret fra Joepai har en fuld boring design, der sikrer ubegrænset strømning med minimalt tryktab, der kombinerer Fuld boringstrøm med højtrykstolerance. Det er meget velegnet til strenge industrielle applikationer, opfylder globale trådstandarder og kan Modstå korrosion, kemisk erosion og stress med høj temperatur.

Produktdetaljer ：

To stykker kugleventil, også kendt som hurtig åbningskuglventil, intern Trådkugleventil eller lille kugleventil.

Arbejdsprincip

1 、 åbningsproces

I den lukkede position presses bolden tæt mod ventilsædet ved det mekaniske tryk, der udøves af ventilstammen.
Når håndhjulet drejes mod uret, bevæger ventilstammen sig i modsat retning, og dets bundvinkelplan får bolden til at løsne fra ventilsædet.
Ventilstammen løfter fortsat og interagerer med vejledningen i spiralrille af ventilstammen, hvilket får bolden til at begynde at rotere Friktionsløst.
Indtil den når den helt åbne position, løftes ventilstammen til Begræns position, og bolden roterer til den helt åbne position.

2 、 Lukningsproces

Når du lukker, skal du dreje håndhjulet med uret, og ventilstammen begynder at gå ned, hvilket får bolden til at bevæge sig væk fra ventilsædet og begynde at rotere.
Fortsat med at rotere håndhjulet udsættes ventilstammen for Handling af guide pin indlejret i sin spiralrille, hvilket forårsager begge Ventilstamme og bolden til at rotere 90 ° samtidig.
Da det var ved at lukke, havde sfæren allerede drejet 90 grader uden kontakt med ventilsædet.
I løbet af de sidste par vendinger af håndhjulet, det vinkelplan i bunden af ventilstammen mekanisk kiler og presser bolden tæt mod Ventilsædet, opnå komplet tætning.

Hoveddele og materialer

Hoveddimensioner
