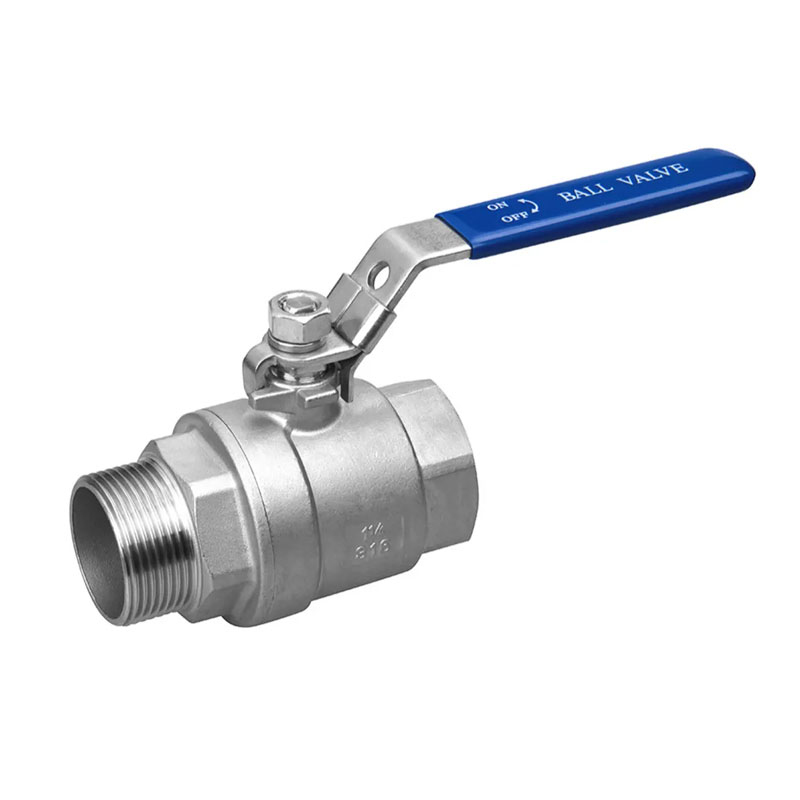

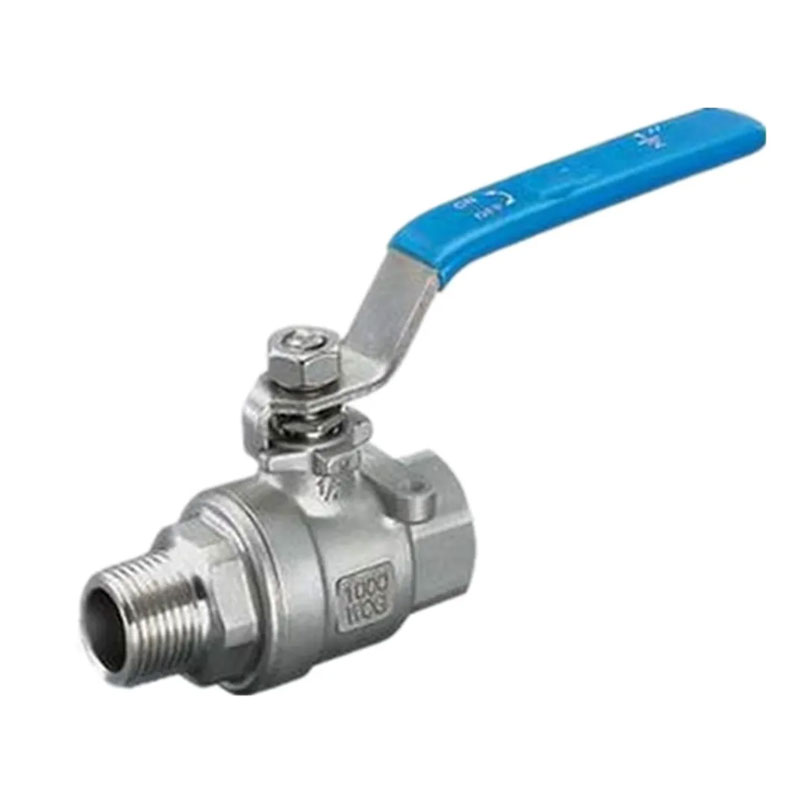

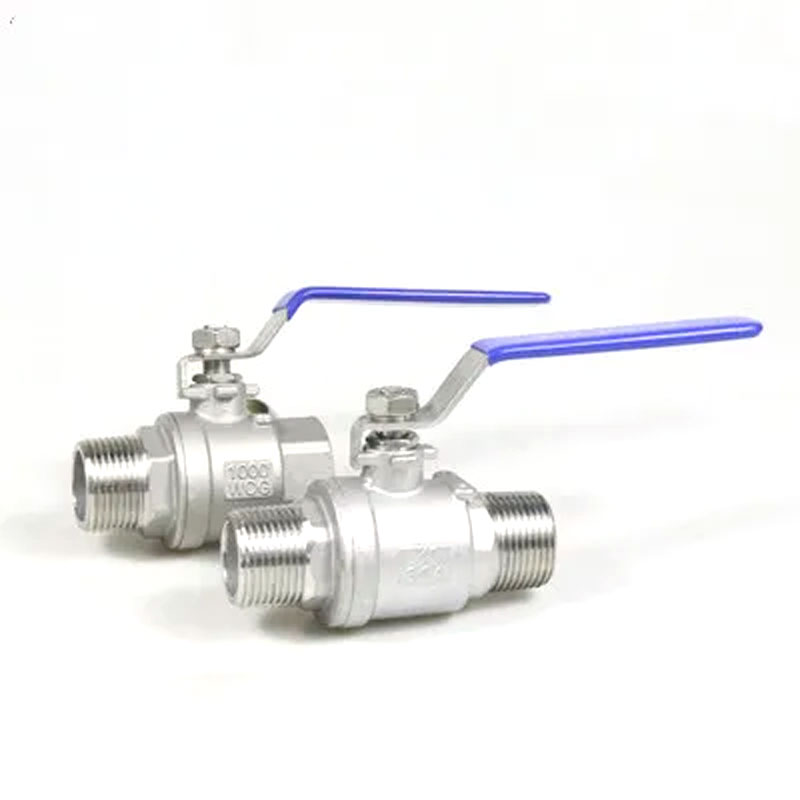

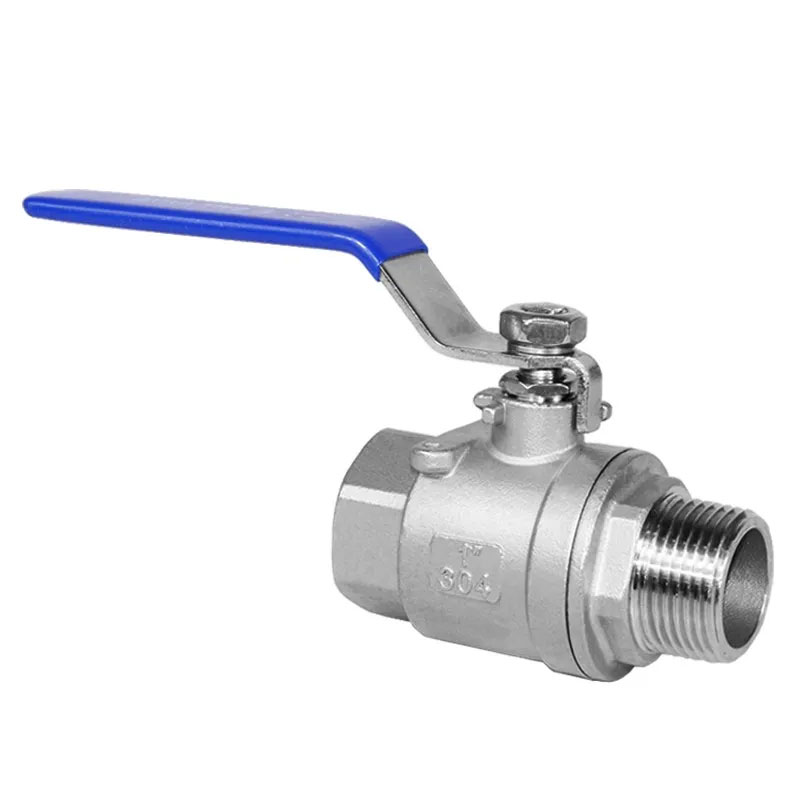

Joepai høj kvalitet mand til kvindelig gevindskåret kugleventil kommer i 1 stk, 2 stk og 3 stk konfigurationer. Vedtagelse af BSPT eller NPT interne tråde kan det let være Integreret i globale rørledningssystemer.
Materiale: SUS304/SUS316 Rustfrit stålventilkrop
Porttype: Fuld port eller reduceret port (for hver model)
Forbindelse: BSPT/NPT intern tråd
Håndtag: Rustfrit stål eller galvaniseret kulstofstål, med låsemulighed
Trykvurdering: Op til 1000 WOG (PN64)
Temperatur:- 20 ° C til 180 ° C (med PTFE/RPTFE-ventilsæde)
Varianter: Fås i strukturer på 1 stk, 2pc og 3 stk
Lækagestandard: API 598 Test for nul lækage
Trådstandard: NPT, BSPT, DIN259, DIN2999, ISO228 Klasse A
Maksisk tryk: 6,4MPa
Temperaturområde: -20c ~ 232c
Egnet medium: vand, olie, luft og nogle ætsende væsker
Udblæsningsbevis stam/fuld port
Investeringsstøbende krop
1000psi (PN64) W.O.G.
Materiel standard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Legeme | WCB/CF8M/CF8 | 8 | Pakning | Ptfe |
| 2 | Kasket | WCB/CF8M/CF8 | 9 | Kirtel | SS304/SS |
| 3 | Sæde | Ptfe | 10 | Håndtag | SS304/SS |
| 4 | Bold | SS316/SS304/SS | 11 | Forårskive | SS304/SS |
| 5 | Stilk | SS316/SS304/SS | 12 | Stammøtrik | SS304/SS |
| 6 | Pakning | Ptfe | 13 | Låse stykke | SS304/SS |
| 7 | Trykskive | Ptfe | 14 | Plastikdæksel | Plast |
| NPS | Dn | D | L | W | H | Ra | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - | - |
