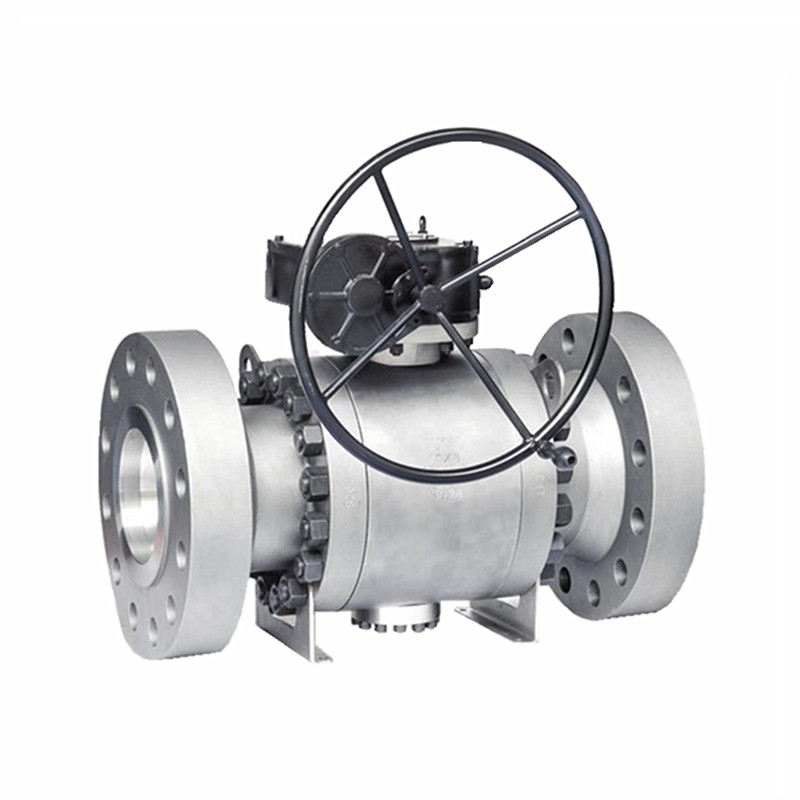

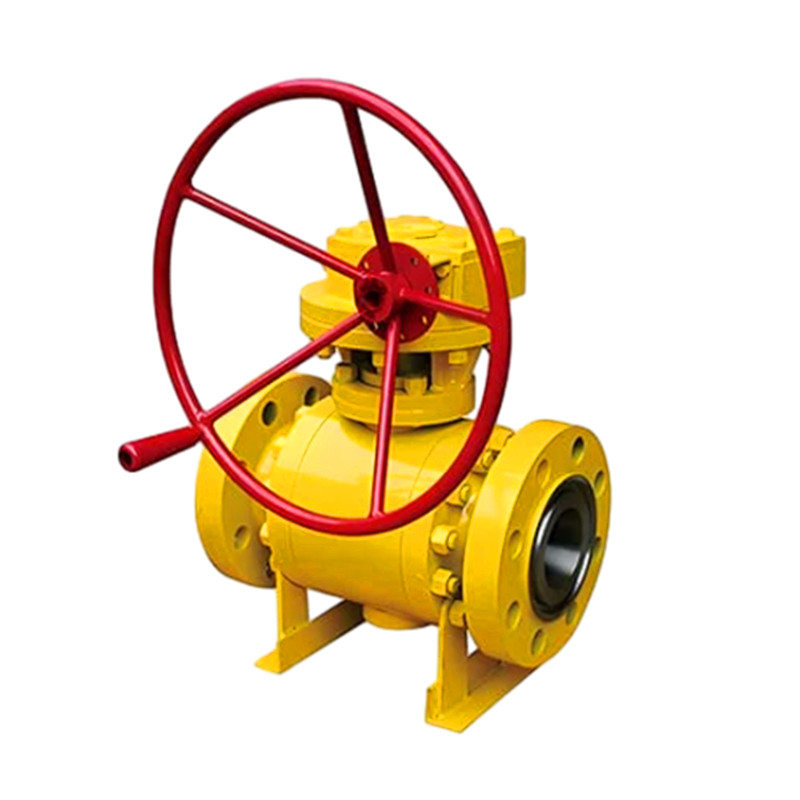

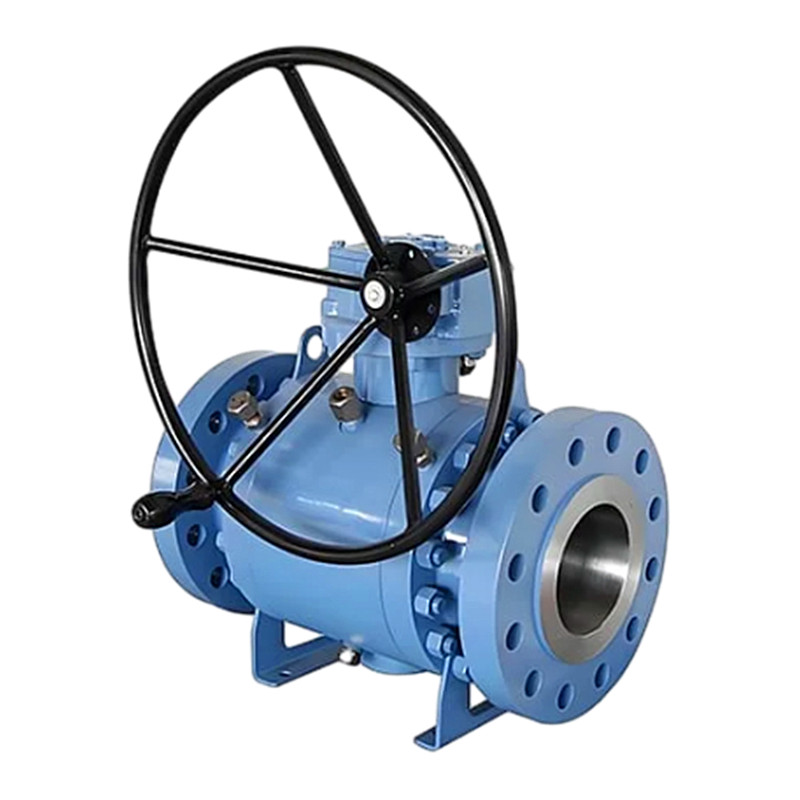

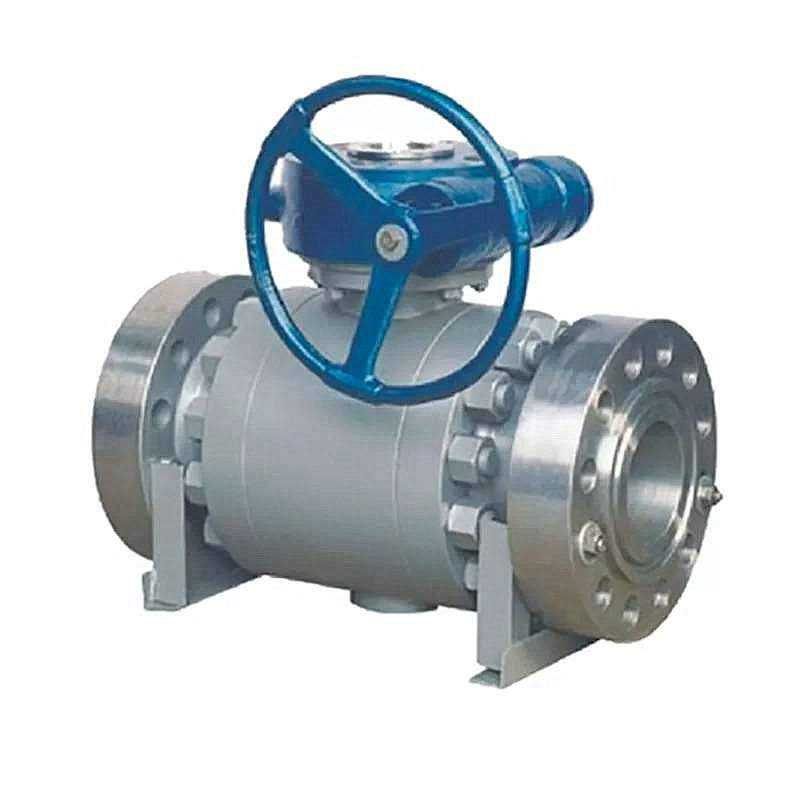

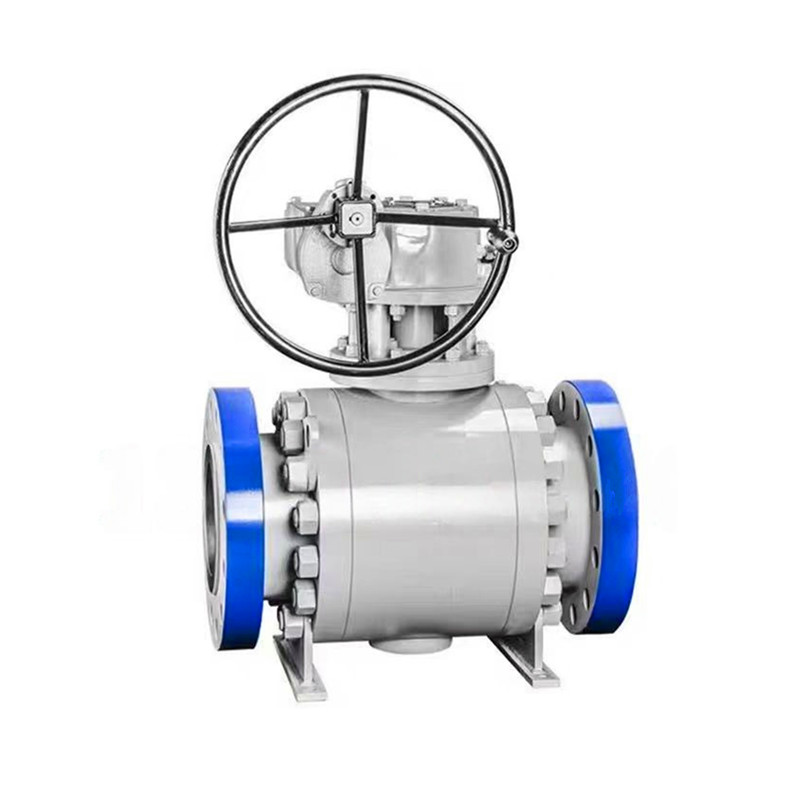

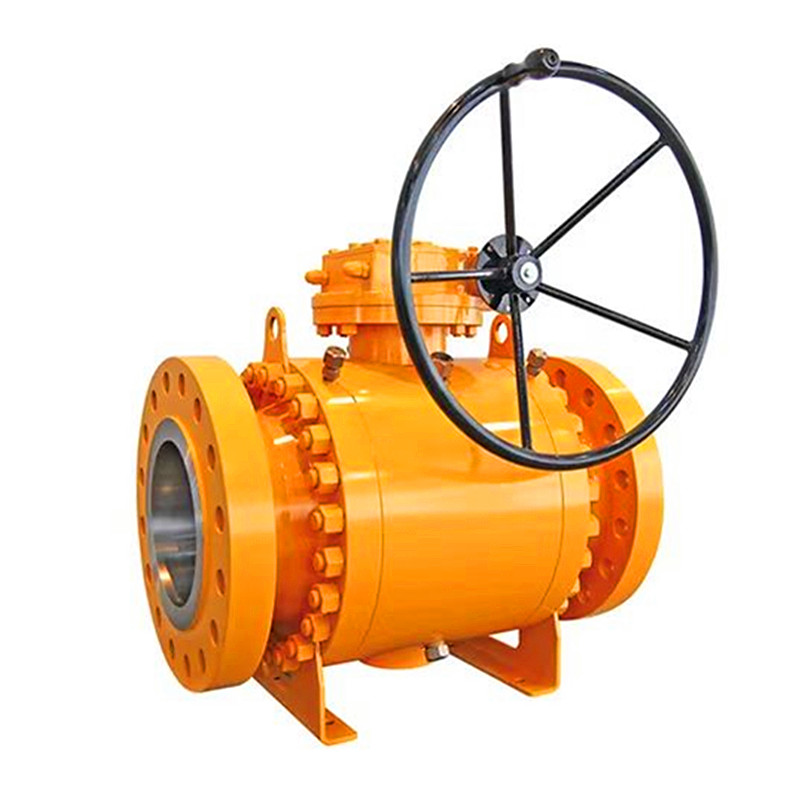

3-PC smedet stål fuldboret tappmonteret flangekugleventil

JOEPAI Valve har været dybt involveret i 3PC Forged Steel Full Bore Trunnion Mounted Flange Ball Valve markedet siden 2003, ventilen består af tre komponenter, hvilket letter adskillelse og vedligeholdelse. Indvendige dele kan udskiftes uden at demontere hele rørledningen, hvilket reducerer vedligeholdelsestiden og omkostningerne markant. Joepai med fokus på tilpassede og eksporttjenester til smedede højtryksventiler, med rig OEM-erfaring. I industrielle applikationer, der involverer barske forhold såsom højt tryk, høj temperatur eller korrosive medier, er smedede kugleventiler ofte et mere pålideligt valg end støbte ventiler. I modsætning til de fleste kugleventiler, der bruger støbeprocesser, forbedrer smedede ventiler deres strukturelle styrke og trykmodstand betydeligt gennem en unik fremstillingsmetode. Vælg en smedet kugleventil til svære forhold, hvor sikkerhed, pålidelighed og maksimal styrke ikke er til forhandling.

Produktegenskaber

• Smedet stålmateriale: Ventilhuset, kuglen og spindlen er alle lavet af højkvalitets smedet kulstofstål (A105) eller smedet rustfrit stål (F304, F316), behandlet gennem præcisionssmedning for at eliminere støbefejl, hvilket sikrer høj styrke og god korrosionsbestandighed.

• Kugleventiler, der anvender et kugledesign (fast) giver betydelige fordele under højtryksforhold, driftsydelse, slidstyrke og sikkerhed, hvilket gør dem velegnede til en række komplekse driftsforhold.

• Flangeforbindelse: Vedtager ANSI-standard flangeforbindelse til sømløs docking med rørledningssystemer, der byder på nem installation og pålidelig tætning.

• Pålidelig tætningsydelse: Ventilsædet bruger PTFE, PEEK eller metaltætningsmaterialer for at sikre tætning uden lækage under højtryks- og højtemperaturforhold.

• Brandsikkert design: Overholder API 607 ​​brandsikkerhedsstandarder og opretholder tætningsydelsen selv under ekstreme forhold som brande for at sikre systemsikkerhed.

• Antistatisk og udblæsningssikret stilkdesign: Udstyret med antistatiske enheder og udblæsningssikre stilke for at forbedre den elektriske sikkerhed og driftsstabilitet.

• Flere driftstilstande: Valgfri manuel betjening eller automatiseret kontrol såsom pneumatiske, elektriske eller hydrauliske aktuatorer for at opfylde kravene i forskellige applikationsscenarier.

• Design med lav flowmodstand: Den glatte indre flowpassage reducerer flowmodstanden, sænker effektivt energiforbruget og forbedrer systemets effektivitet.

Tekniske specifikationer

• Nominel diameter: 2"~40" (DN50 til DN1000)

• Nominelt tryk: 150 LB til 900 LB

• Arbejdstemperatur: -29 ℃ til 425 ℃

• Materiale: Smedet stål (A105, F304, F316)

• Tætningsmaterialer: PTFE, RPTFE, PEEK, metaltætninger

• Flangeforbindelse i henhold til ASME B16.5 standard

• Driftstilstande: Manuel, Pneumatisk, Elektrisk, Hydraulisk (valgfri)

• Designstandarder: API 608, ASME B16.34

• Teststandard: API 598

Ansøgningsfelter

• Olie og gas: Anvendes i højtryksolie/gas-transmissionsrørledninger, raffinaderier og naturgasbehandlingsanlæg.

• Kemisk industri: Velegnet til håndtering af ætsende medier som syrer, baser og saltopløsninger.

• Power Industry: Anvendes til kølevandssystemer og damprørledninger i kraftværker.

• Vandbehandling og kommunal vandforsyning: Sikker vandkvalitetssikkerhed og stabil systemdrift.

• Offshore Engineering: Optræder fremragende i havvandsmiljøer, velegnet til væskekontrolsystemer i offshore platforme og skibe.

Materialer til smedede kugleventildele

Hoveddimensioner

Klasse 150LB

Klasse 300LB
