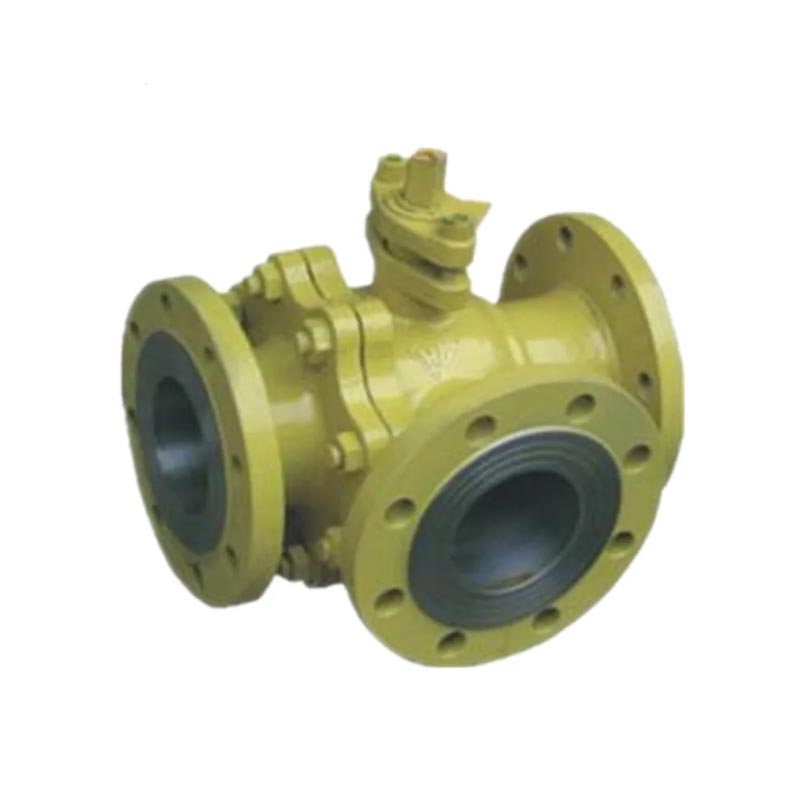

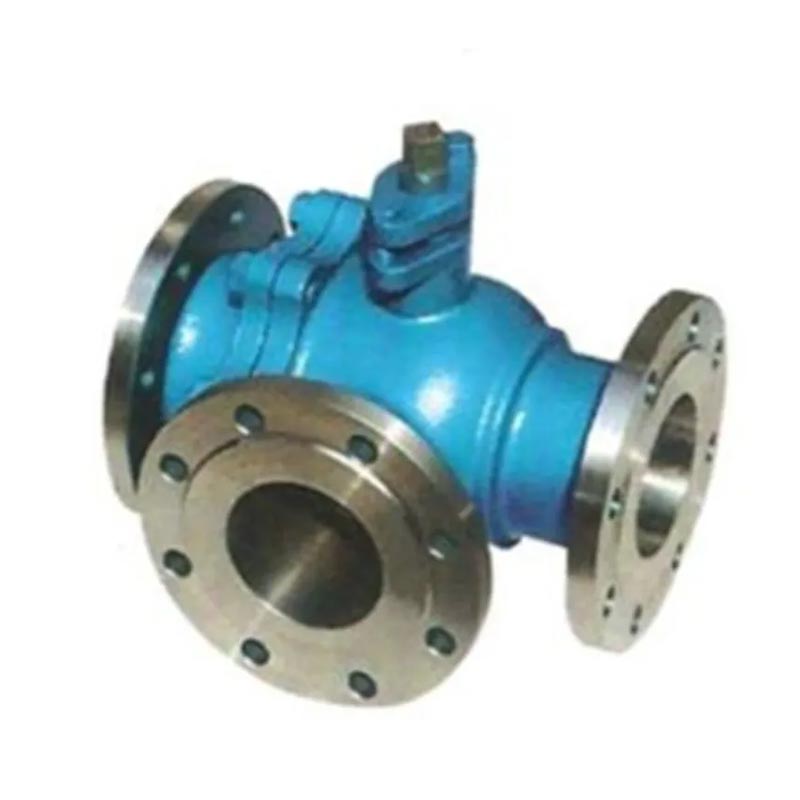

Joepai Høj kvalitet Carbon Steel Flanged Three Way Ball Valve (WCB Material) er designet til industrielle systemer, der kræver multikanalsskift eller Fusionsfunktioner. Det understøtter T-formede eller L-formede kanalstrukturer og Kan fleksibelt kontrollere flowretningen og strømningshastigheden for medier. Produktet opfylder forskellige trykniveauer fra PN16 til PN40 og bruger standardflanger til forbindelse. Det er vidt brugt i olie, kemisk, vandforsyning, Strøm og procesrørledninger for at opnå effektiv væskeskift og system integration.

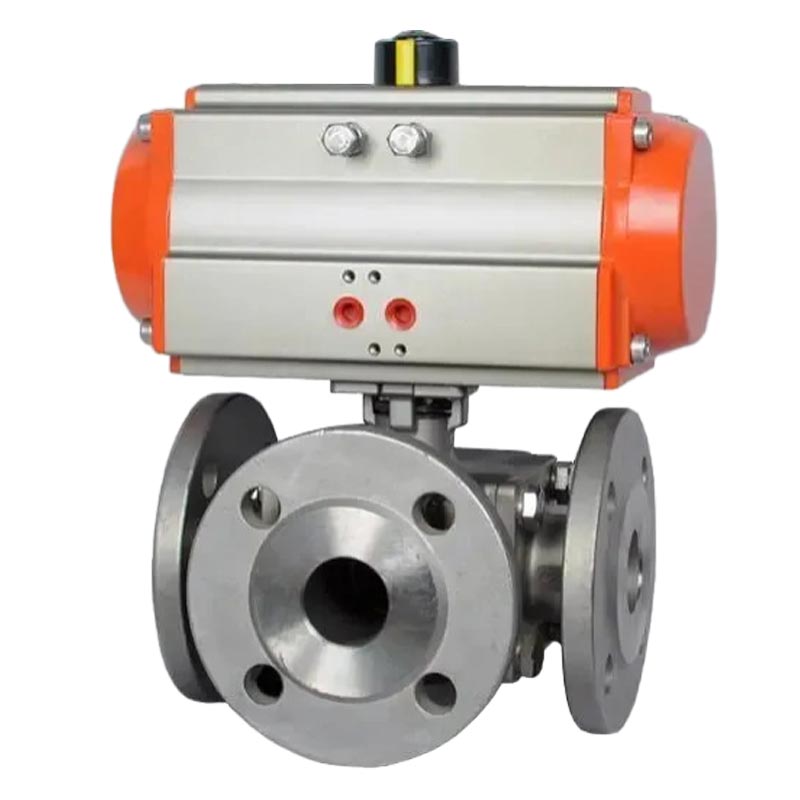

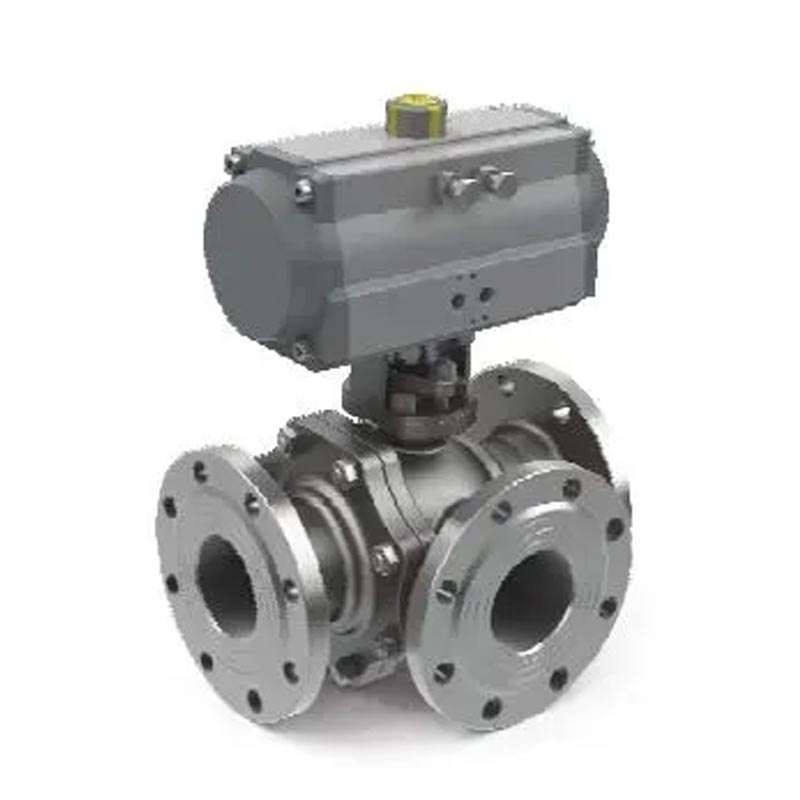

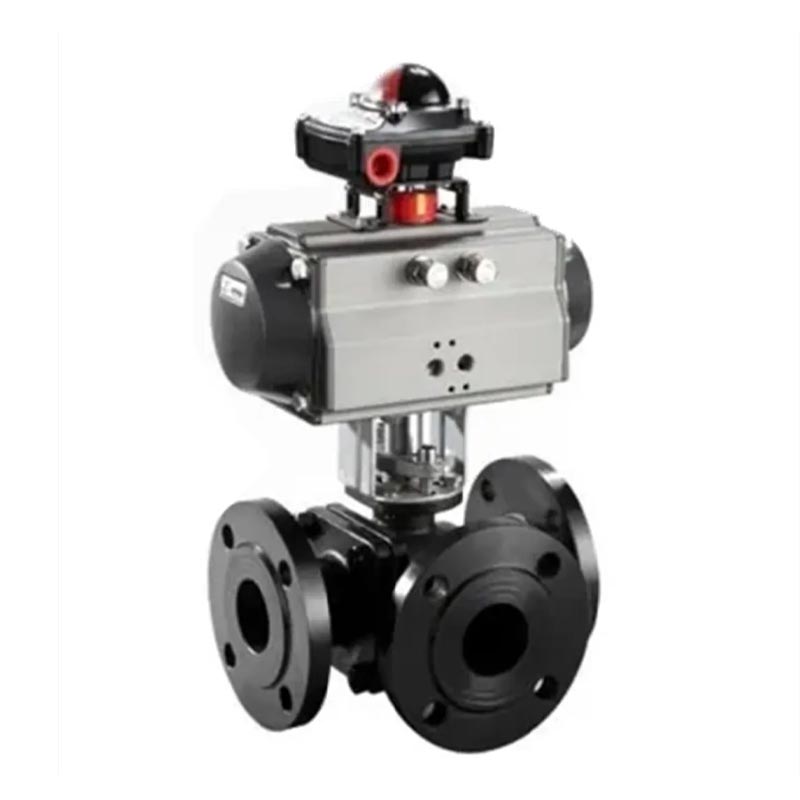

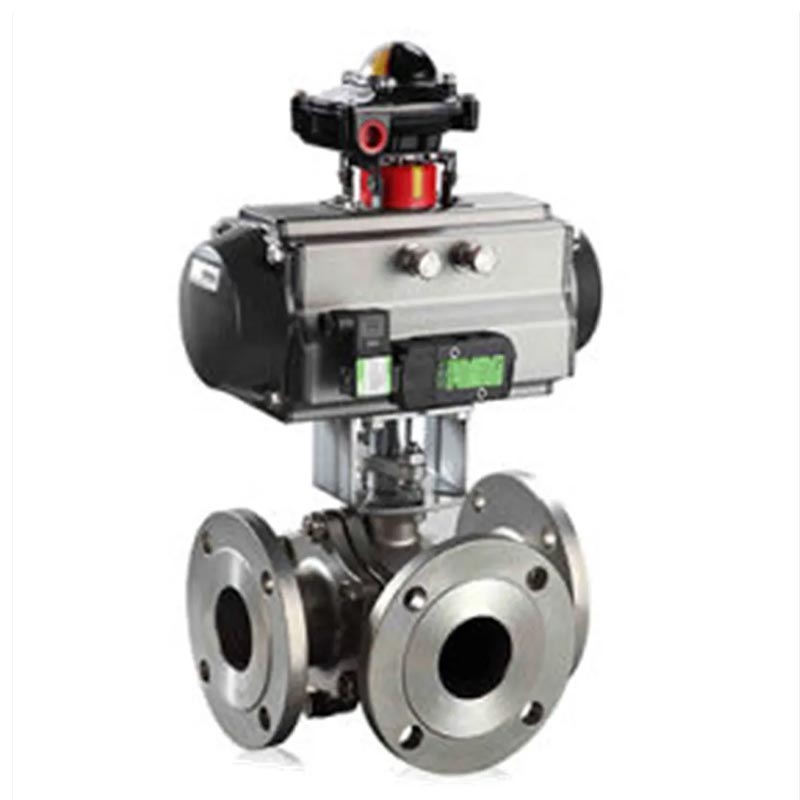

Carbonstål flangerede trevejs kugleventil med pneumatisk
Aktuator
1. Materiale kulstofstål/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. størrelse 1/2 '' ~ 8 '' (DN15 ~ DN200)
3.Certificate ISO9001
4. Port reduceret port
5. Arbejdstryk 150 lb/pn16
6. Forbindelse slutter RF flanget
7. Arbejdstemp. -20 ~ 300ºC
8. Egnet medium vand, naturgas, olie og lidt ætsende væske
9. SEAL PTFE, RPTFE, PPL
10. Låsningsmulighed
11. Inspektion og test i henhold til API598
Andre fremstiller vi også flangekugleventil, portventil, klodeventil, check
Ventil, brandhaneventil, boosterventil, fuldt svejset kugleventil & Y
Sil. Osv.
| Form | Type T, L Three Way Ball Valve |
| Inde i nominel diameter DN (mm) | DN15-DN300 |
| Nominelt pres | 1,6 2,5 4.0 Produkt |
| Væskeområde | Luft, vand, gas, olie og Petrokemiske produkter ætsende medium |
| Arbejdstemperatur | Hård segl: -40 --300 Blød tætning: -40-180 |
| Spild | 0 Overensstemmelse med ANSIB16.104standard |
| Hovedmateriale | Ventilkrop: WCB 304 316 316L Spole: 304 316 316L |
| Sædeformular | Rustfrit stål bevægelig hårdt tætning, PTFE blød tætning |
| Overfladeforberedelse | Polering |
| Dimensioner | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Størrelse | i | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | i | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | i | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | i | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | i | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| Wt (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| Bw | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. Efterlad en position for, at ventilhåndtaget roterer.
2.. Kan ikke bruges til throttling.
Kugleventiler med transmissionsmekanismer skal installeres lodret.
Arbejdsprincippet for et kulstofstål flangerede trevejskugleventil er at dreje ventilen for at gøre den åben eller lukke. Kuglekontakter er lette, små i størrelse, kan gøres til store diametre, pålidelige i forsegling, enkel i struktur, let at vedligeholde og forseglingsoverfladen og sfærisk overflade er ofte i en lukket tilstand, som ikke let eroderet af medier. De er vidt brugt i forskellige brancher.
Trevejsventiler bruges hovedsageligt i rørledninger til at afskære, distribuere og ændre mediernes strømningsretning.
Trevejsventilen er en relativt ny type kugleventil, der har nogle unikke fordele i dens struktur, såsom friktionsfri åbning og lukning, lavt tætningstøj og lille åbning og lukningsmoment. Dette kan reducere specifikationerne for den ledsagende aktuator.
Udstyret med en elektrisk aktuator med flere omgange, kan den opnå justering og stram skæring af mediet. Meget anvendelig til arbejdsvilkår som olie, kemisk, byvandforsyning og dræning, der kræver streng afskæring.
