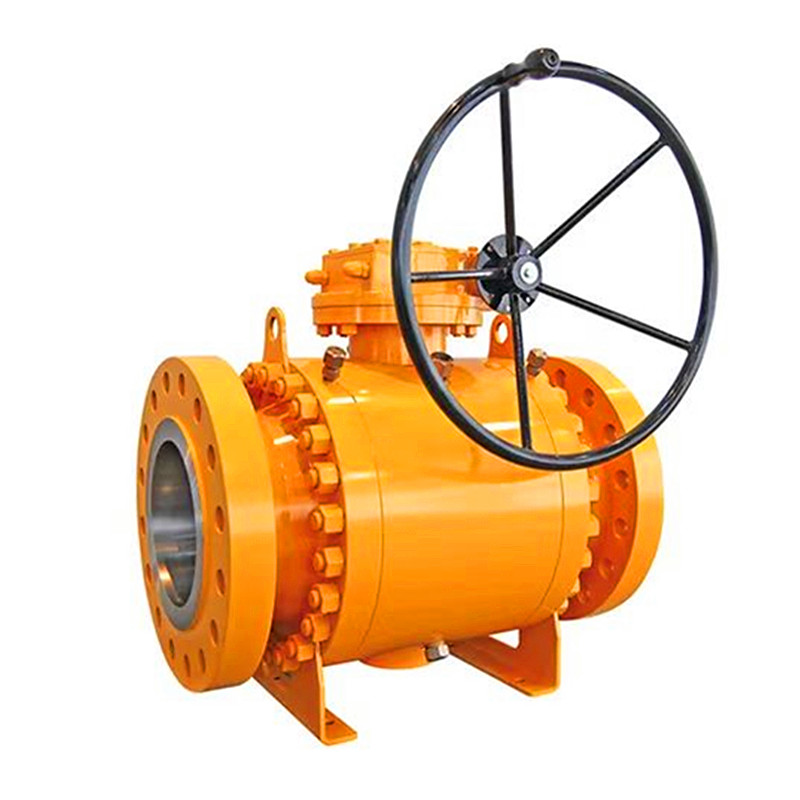

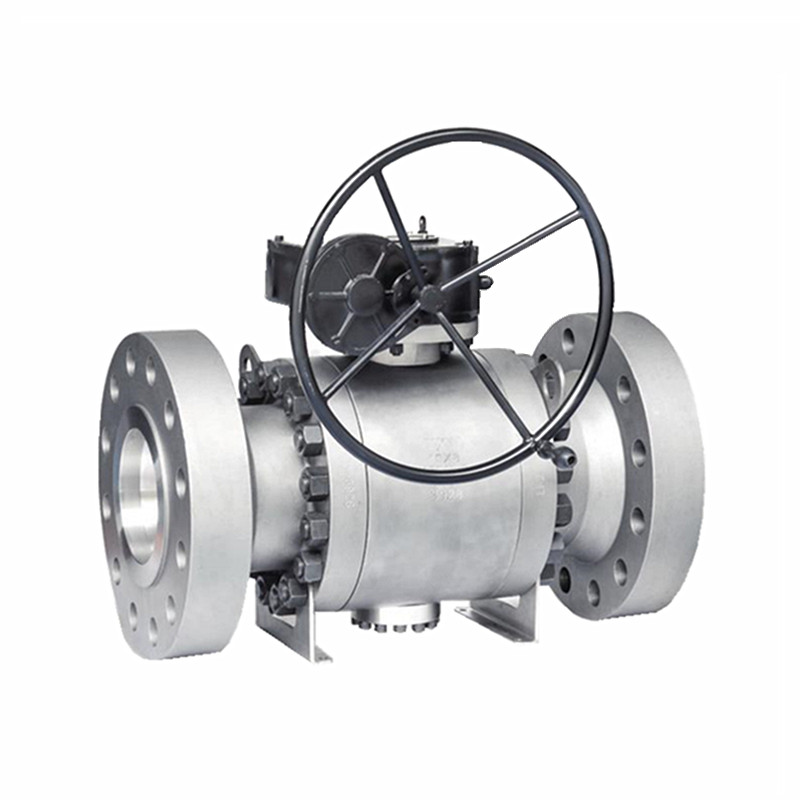

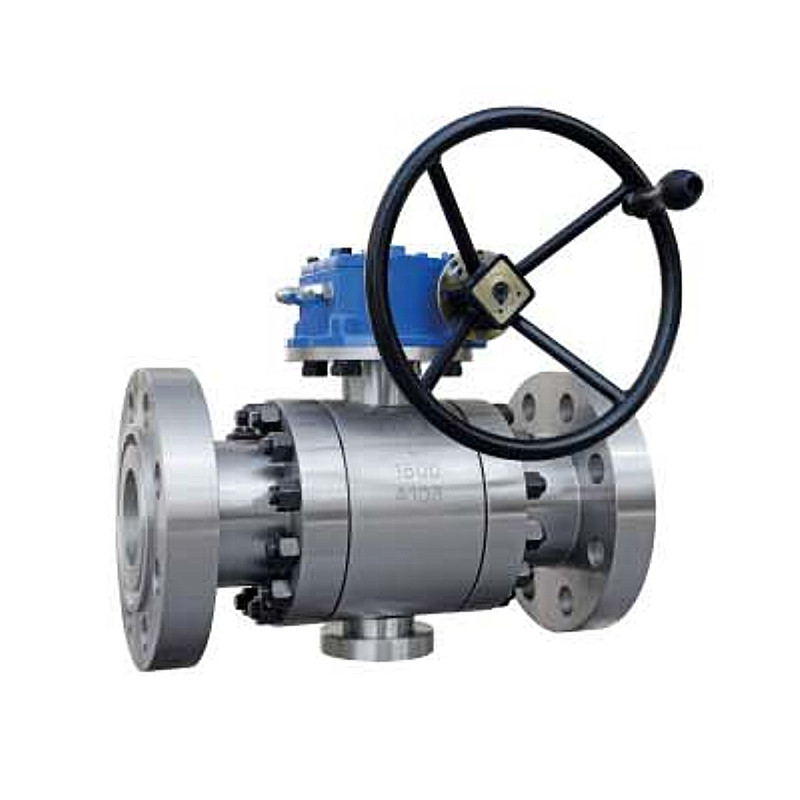

Smedet rustfrit stål 3-delt flangetappkugleventiler

JOEPAI smedet rustfrit stål 3-delt flangetappkugleventiler består af tre komponenter, hvilket letter adskillelse og vedligeholdelse. Indvendige dele kan udskiftes uden at afmontere hele rørledningen, hvilket reducerer vedligeholdelsestiden og omkostningerne betydeligt. Ventilhuset er lavet af ASTM A182 F304 eller F316L rustfrit stål, med høj styrke og god korrosionsbestandighed. I industrielle applikationer, der involverer barske forhold såsom højt tryk, høj temperatur eller ætsende medier, er smedede kugleventiler i rustfrit stål ofte et mere pålideligt valg end støbte ventiler. I modsætning til de fleste kugleventiler, der bruger støbeprocesser, forbedrer smedede ventiler deres strukturelle styrke og trykmodstand betydeligt gennem en unik fremstillingsmetode. Vælg en smedet kugleventil til svære forhold, hvor sikkerhed, pålidelighed og maksimal styrke ikke er til forhandling.

Produktegenskaber

• Smedet stålmateriale: Ventilhuset, kuglen og spindlen er alle lavet af smedet rustfrit stål af høj kvalitet (F304, F316), behandlet gennem præcisionssmedning for at eliminere støbefejl, hvilket sikrer høj styrke og god korrosionsbestandighed.

• Fuld portdesign: Designet med fuld port optimerer væskestrømningsvejen, reducerer tryktab og forbedrer flowkontroleffektiviteten.

• Kugleventiler, der bruger et tappmonteret (fast) kugledesign for at sikre, at kuglen forbliver stabil under drift, hvilket reducerer slid på tætningskomponenter.

• Flangeforbindelse: Adopterer RF (Raised Face) flangeforbindelse, der er i overensstemmelse med ASME B16.5-standarder, hvilket sikrer pålidelig og tæt installation.

• Pålidelig tætningsydelse: Ventilsædet bruger PTFE, PEEK eller metaltætningsmaterialer for at sikre tætning uden lækage under højtryks- og højtemperaturforhold.

• Brandsikkert design: Overholder API 607 ​​brandsikkerhedsstandarder og opretholder tætningsydelsen selv under ekstreme forhold som brande for at sikre systemsikkerhed.

• Antistatisk og udblæsningssikret stilkdesign: Udstyret med antistatiske enheder og udblæsningssikre stilke for at forbedre den elektriske sikkerhed og driftsstabilitet.

• Flere driftstilstande: Valgfri manuel betjening eller automatiseret kontrol såsom pneumatiske, elektriske eller hydrauliske aktuatorer for at opfylde kravene i forskellige applikationsscenarier.

• Design med lav flowmodstand: Den glatte indre flowpassage reducerer flowmodstanden, sænker effektivt energiforbruget og forbedrer systemets effektivitet.

Tekniske specifikationer

• Nominel diameter: 2"~36" (DN50 til DN900)

• Nominelt tryk: 600LB til 2500LB

• Arbejdstemperatur: -29 ℃ til 425 ℃

• Materiale: Smedet stål (A105, F304, F316)

• Tætningsmaterialer: PTFE, RPTFE, PEEK, metaltætninger

• Flangeforbindelse i henhold til ASME B16.5 standard

• Driftstilstande: Manuel, Pneumatisk, Elektrisk, Hydraulisk (valgfri)

• Designstandarder: API 608, ASME B16.34

• Teststandard: API 598

Ansøgningsfelter

• Olie og gas: Anvendes i højtryksolie/gas-transmissionsrørledninger, raffinaderier og naturgasbehandlingsanlæg.

• Kemisk industri: Velegnet til håndtering af ætsende medier som syrer, baser og saltopløsninger.

• Power Industry: Anvendes til kølevandssystemer og damprørledninger i kraftværker.

• Vandbehandling og kommunal vandforsyning: Sikker vandkvalitetssikkerhed og stabil systemdrift.

• Offshore Engineering: Optræder fremragende i havvandsmiljøer, velegnet til væskekontrolsystemer i offshore platforme og skibe.

Hoveddele Materialer

Krop og slutstykke:

Smedet kulstofstål ASTM A 105;

Smedet rustfrit stål ASTM A 182 F 304 / F 304L;

Smedet rustfrit stål ASTM A 182 F 316 / F 316L;

Legeret stål ASTM A 182 F 11 / F 22

Bold og stilk:

ASTM A 182 F304 /  F316 (SS 304 / SS 316)

ASTM A 182 F304L /  F316L (SS 304L / SS 316L)

Kuglesæde og kropstætning:

PTFE Virgin / 25% glasfyldt - GFT / kulstoffyldt - CFT

PEEK / Delrin / Grafoil - Grafitring

Glandpakning:

PTFE Virgin / 25% glasfyldt - GFT / kulstoffyldt - CFT

Grafoil - Grafitring

Stud og møtrik:

ASTM A 193 GR. B7 / A 194 GR. 2H

S.S. 304 / S.S. 316

Hoveddimensioner

Klasse 600LB

Klasse 900LB
