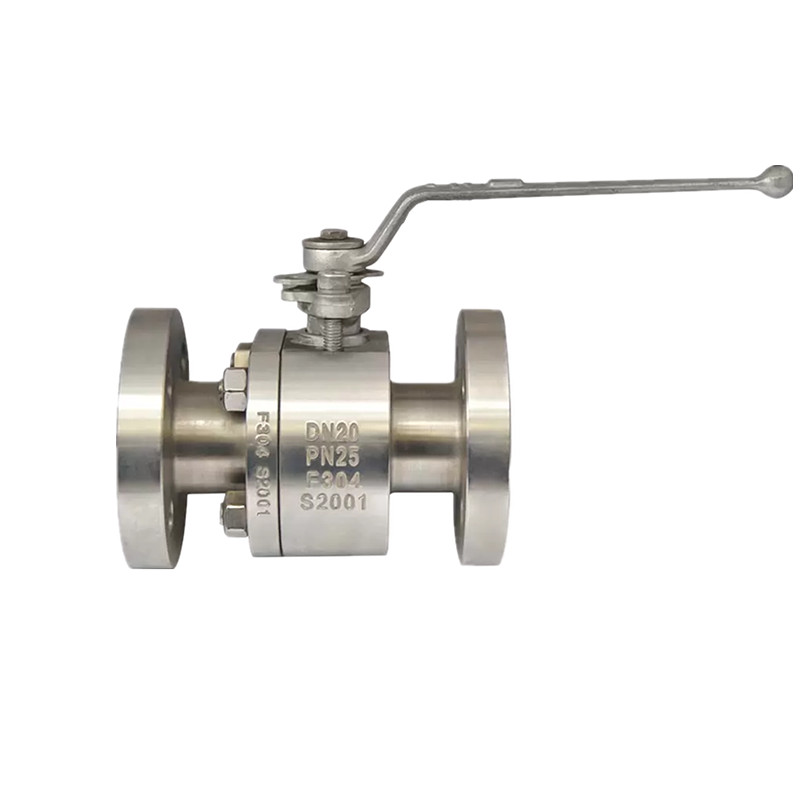

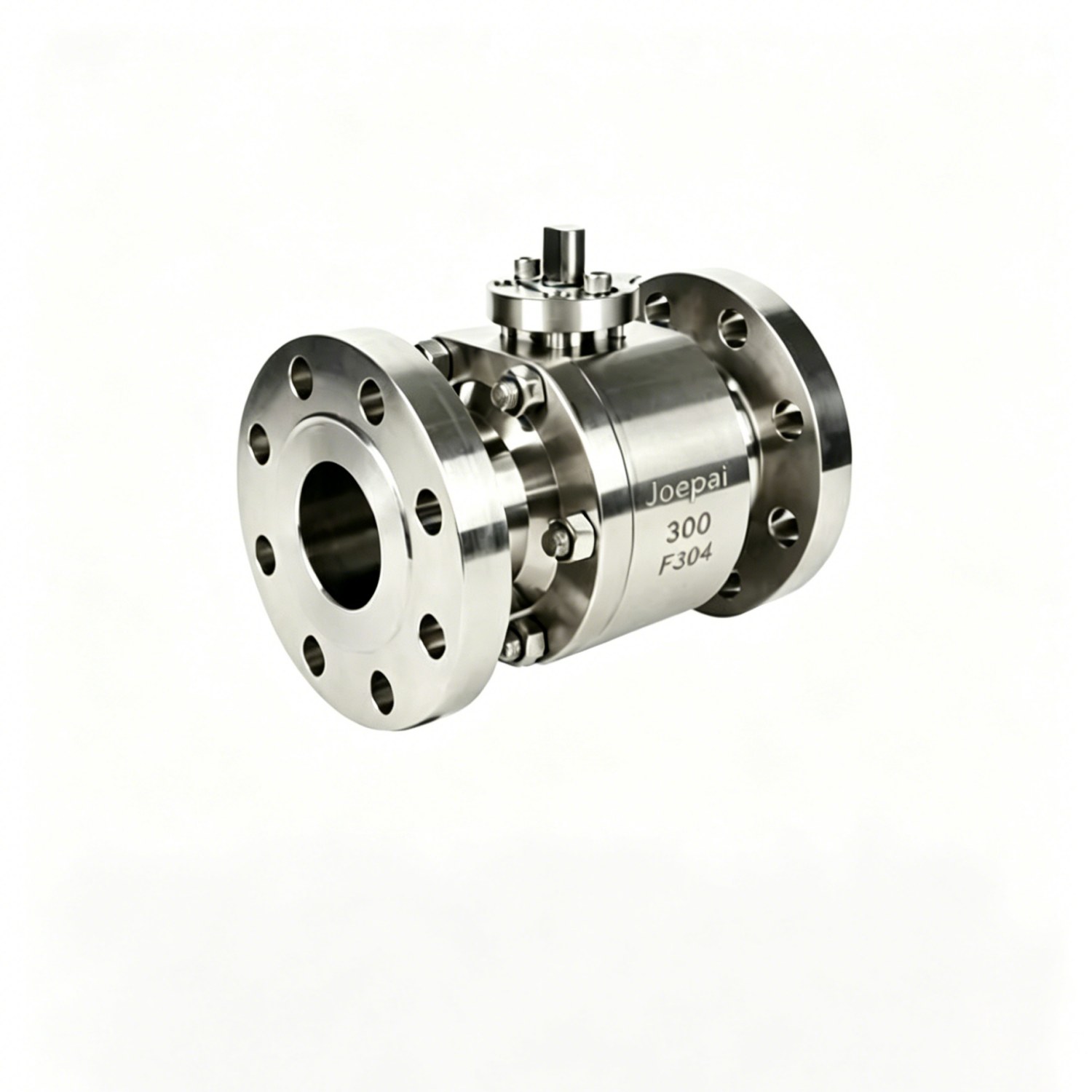

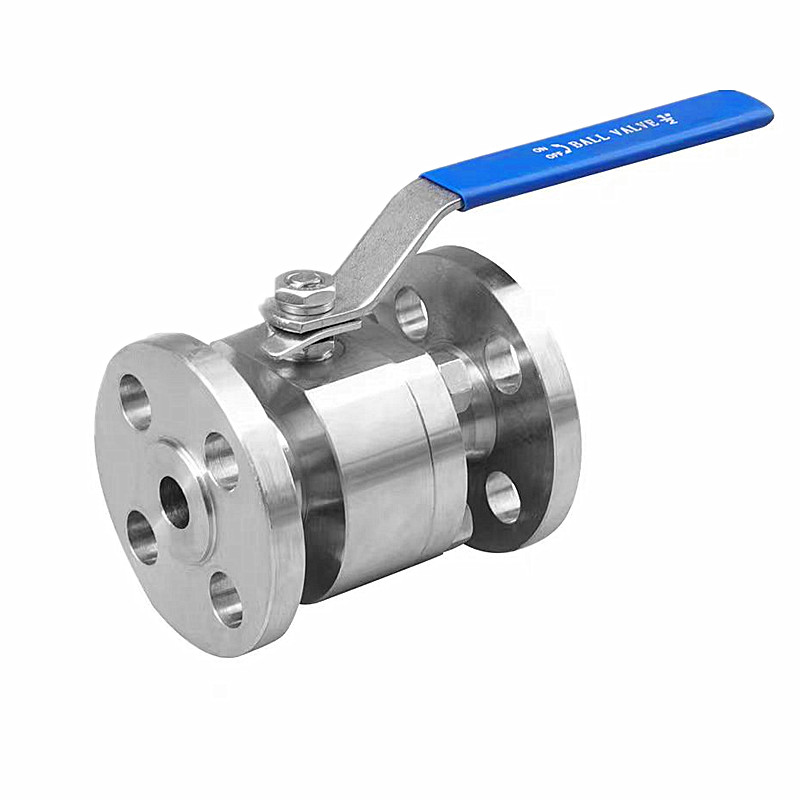

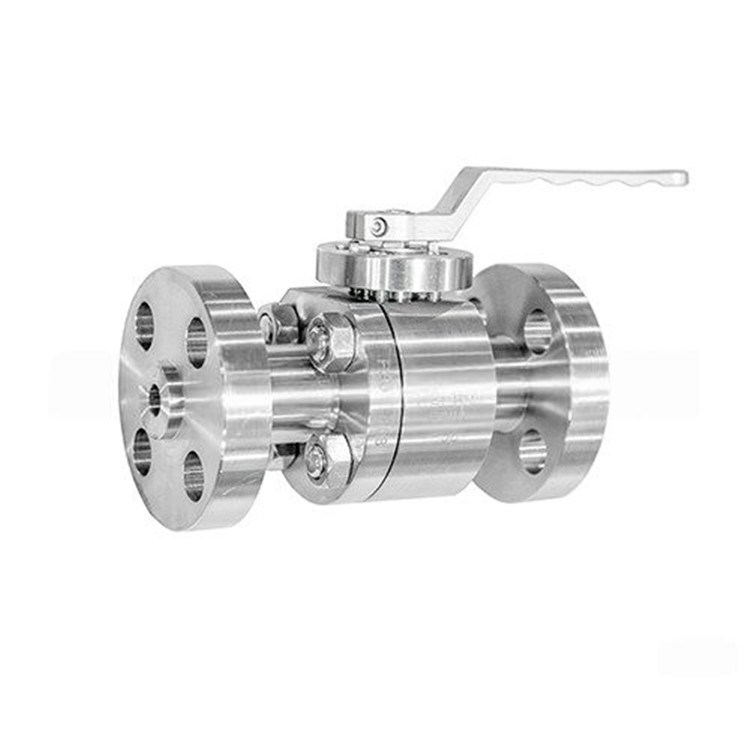

Smedet stål højtryks ANSI flangekugleventil

JOEPAI med fokus på tilpasset til Smedet stål højtryks ANSI flangekugleventil, med rig OEM-erfaring og international projekt matchende optegnelser. I industrielle applikationer, der involverer barske forhold såsom højt tryk, høj temperatur eller korrosive medier, er smedede kugleventiler ofte et mere pålideligt valg end støbte ventiler. I modsætning til de fleste kugleventiler, der bruger støbeprocesser, forbedrer smedede ventiler deres strukturelle styrke og trykmodstand betydeligt gennem en unik fremstillingsmetode. Vælg en smedet kugleventil til svære forhold, hvor sikkerhed, pålidelighed og maksimal styrke ikke er til forhandling.

Design Advanges

Højtrykskugleventiler er designet til at styre og modstå væske- eller gasmedier under høje tryk, og håndterer typisk arbejdstryk fra hundreder til tusindvis af pund pr. kvadrattomme (psi). Disse ventiler er fremstillet af rustfrit stål, kulstofstål og andre højstyrkelegeringer for at sikre lækagefri, problemfri drift under højtryksforhold med fremragende tætningsydelse og holdbarhed.

Når du vælger en smedet kugleventil, er det vigtigt at forstå, hvordan dens fremstillingsproces adskiller sig fra støbte ventiler. I lighed med støbte ventiler starter produktionen af ​​en smedet kugleventil med detaljeret design og konstruktion skræddersyet til specifikke driftskrav. Kunder har fleksibiliteten til at vælge mellem forskellige designparametre for at matche deres applikationsbehov. Vi tilbyder smedede kugleventiler i flere størrelser, trykklassificeringer, materialekvaliteter og trimkonfigurationer. For eksempel fås vores smedede kugleventiler til svær service i størrelser fra ½" til 20", med trykklasser fra ANSI 150# til 4500#.

Når ventildesignet er færdiggjort, fortsætter vores dygtige teknikere med smedeprocessen. Smedning involverer anvendelse af mekanisk kraft - ofte kombineret med varme - for at forme metal til højstyrke, tætte komponenter. Både ventilhuset og de indre dele er smedet, hvilket resulterer i usædvanligt robuste, kraftige ventiler, der leverer pålidelig ydeevne selv under de mest krævende forhold.

Feature

Flydende solid kugle, fuld boring eller reducere boring.

ISO5211-monteringspude til aktuator-option Mulighed for låseanordning.

Udblæsningssikker stilk design.

Antistatisk design og API 607 ​​Fire Safe Design tilgængelig

Tovejs tætningstype

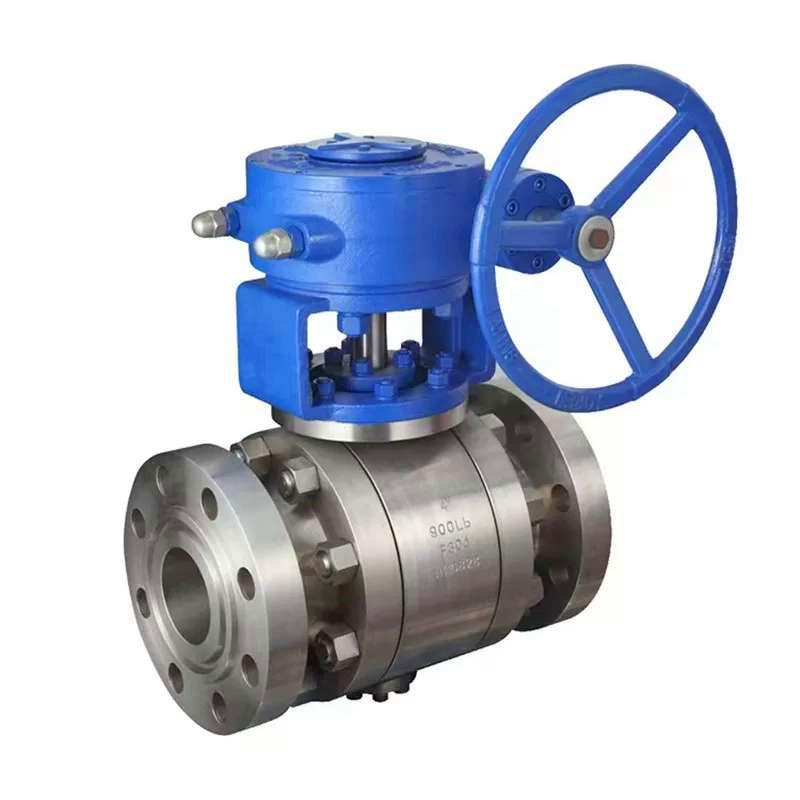

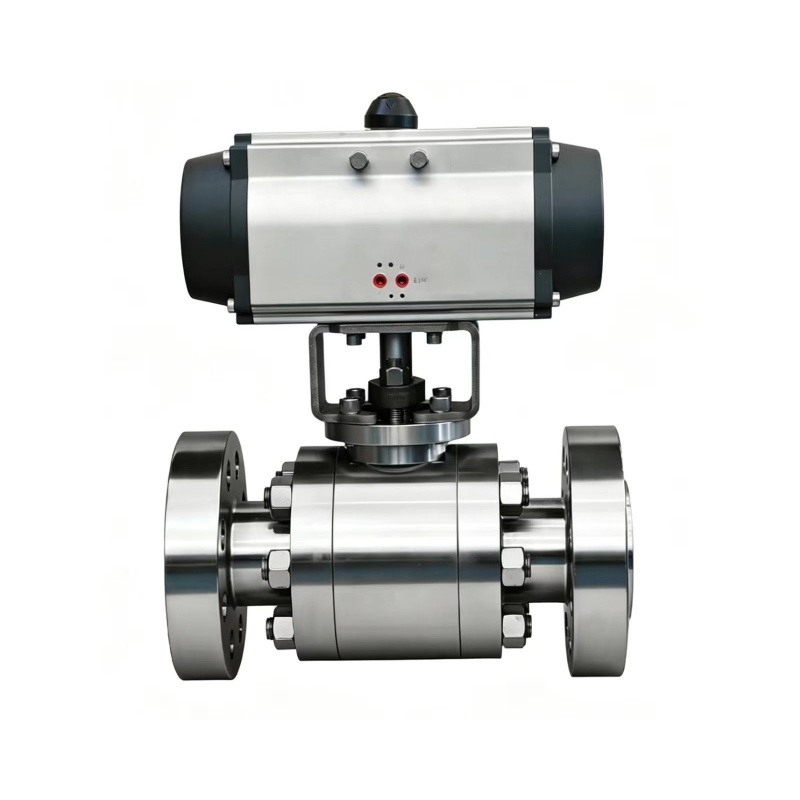

Betjening: Håndhjul, snekkehjul, pneumatisk aktuator & elektrisk aktuator.

Designstandarder

Designstandard: API 6D, API 608, BS 5351/DIN3357/JIS B2071
Ansigt til ansigt: ASME B16.10/DIN3202/JIS B2002
Flangede ender: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Test og inspektion: API 598, API 6D/DIN2401/JIS B2003

Ydeevnespecifikation

Nominelt tryk: 150LB-600LB/PN16~PN100/10K~60K)
Styrketest: 1,5PNSstørrelse: 1/2''-2''(DN15~DN50)
Ventilhus hovedmateriale: A105, F304, F316, Duplex rustfrit stål
Egnet medium: vand, damp, olie ， Indeholder fibre, lille fast stof partikler, gylle mv
Egnet temperatur: -29℃~180℃；-29℃~425℃；-40~540℃

Hoveddimensioner

Cpige 150LB                                                                                                                                                                                                                                                                                                                                Enhed: mm

Cpige 300LB                                                                                                                                                                                                                                                                                                                     Enhed: mm

Cpige 600LB                                                                                                                                                                                                                                                                                                                       Enhed: mm

NPS	DN	d	L			FLANGE						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
