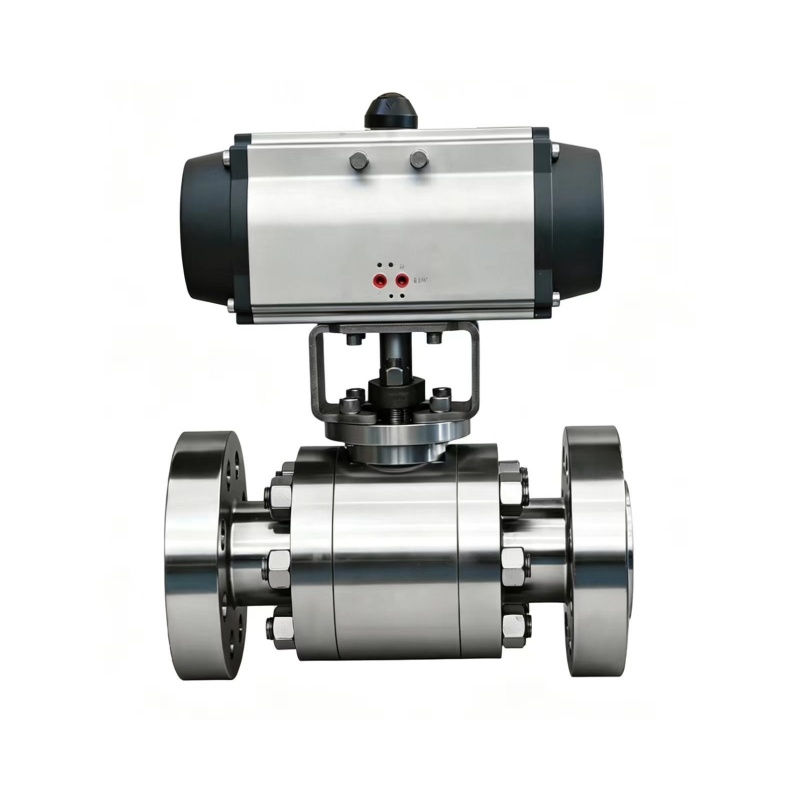

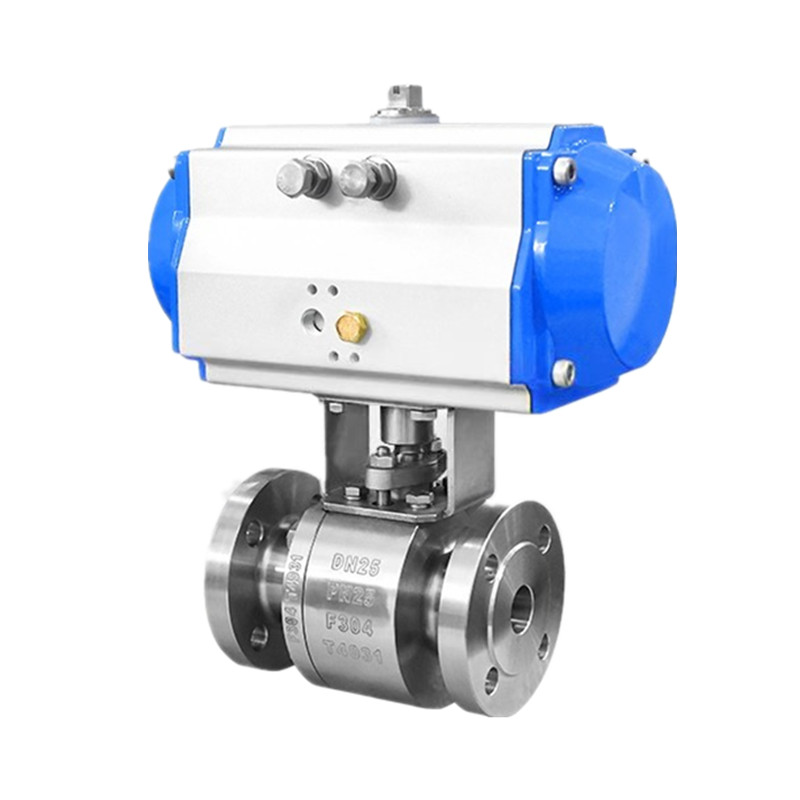

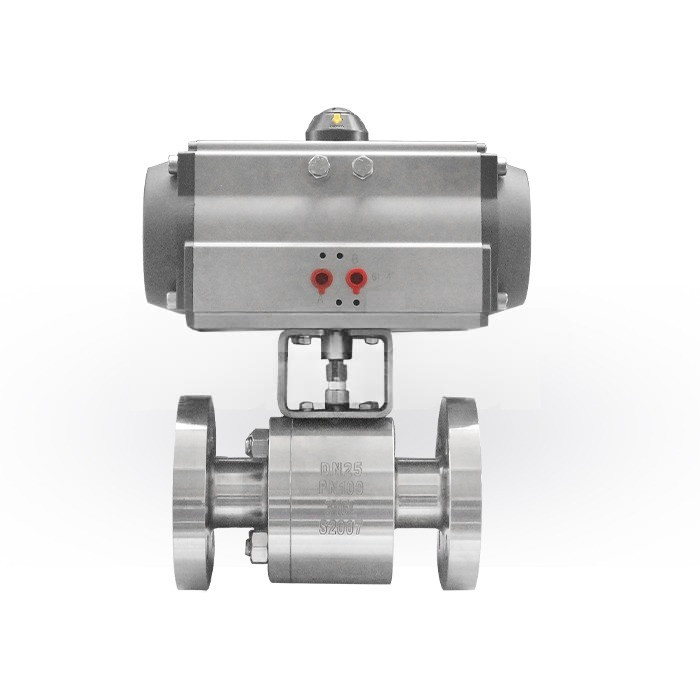

Pneumatisk aktiverede højtrykskugleventiler

JOEPAI-leverede pneumatisk aktiverede højtrykskugleventiler har en akselfri flydende kuglestruktur fastspændt af dobbeltventilsæder. Ved at anvende pneumatisk køretilstand realiserer den hurtig, stabil og arbejdsbesparende fjernautomatisk omskiftning, flowfordeling og medium flowretningsjustering på industrielle rørledninger. Denne ventil er udstyret med pålidelig spindeltætning, brandsikkerhed, antistatisk ydeevne, automatisk trykaflastning og låsemekanisme. Det kan prale af kompakt struktur, højtryksbestandighed og fremragende korrosionsbestandighed, bredt anvendelig til kemiske, petroleum, naturgas, metallurgi og andre områder, især velegnet til barske arbejdsforhold med hydrogensulfidmedium, urenheder og stærke korrosive gasrørledninger.

Design Advanges

Pneumatisk aktiverede højtrykskugleventiler er konstrueret til at regulere væsker og gasser, mens de tåler ekstreme højtryksarbejdsmiljøer, der er i stand til at opretholde driftstryk op til tusindvis af PSI. Fremstillet af rustfrit stål, kulstofstål og andre højstyrke legeringsmaterialer, har de overlegen tætningsydelse og enestående holdbarhed, hvilket sikrer stabil lækagesikker drift i højtryksservice.

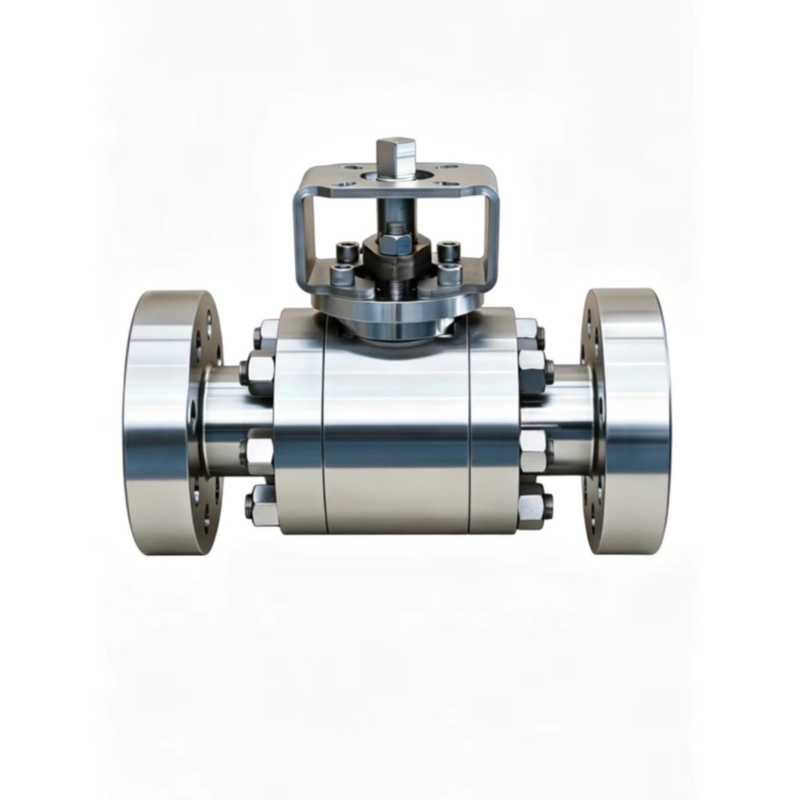

Ved valg af ventil er det vigtigt at skelne mellem procesforskellene mellem smedede og støbte kugleventiler. Begge typer starter med professionelt tilpasset design for at imødekomme forskellige driftskrav på stedet og fås i rigelige specifikationer til fleksibelt valg. Vores smedede kugleventiler dækker komplette størrelser, trykklasser og interne trimkombinationer; blandt dem spænder kraftige smedede kugleventiler fra ½ tomme til 20 tommer i kaliber, med trykkvaliteter, der spænder over ANSI 150# til 1500#.

Efter designbekræftelse udfører professionelle teknikere præcisionssmedning. Gennem varm smedning og mekanisk formning formes metalmaterialer til tætte ventilkomponenter med høj stivhed. Integreret smedning af ventilhuse og interne kernedele forbedrer i høj grad den samlede strukturelle styrke, hvilket gør det muligt for ventilerne at opretholde en stabil og pålidelig serviceydelse under barske og svære arbejdsforhold.

Feature

Flydende kugle type

Delt krop, 2-delt eller 3-delt krop

Anti-statisk enhed;

Brandsikker i henhold til API607

Låseanordning;

Anti-udblæsningsstamme

Tovejs tætningstype

Betjening: Håndtag, gear, pneumatisk, hydraulisk og elektrisk aktuator.

Designstandarder

Ydeevnespecifikation

Disse pneumatisk aktiverede højtrykskugleventiler er designet til en bred vifte af industrielle applikationer og tilbyder fleksible trykklassificeringer, flere muligheder for kropsmaterialer og bred temperaturtilpasning. Ventilen giver pålidelig tovejs tætning og fås med forskellige aktiveringsmetoder, der passer til både manuelle og automatiserede kontrolsystemer.

FAQ

1. Hvad er en pneumatisk aktiveret højtrykskugleventil?

Det er en industriel ventil, der bruger trykluft til at drive aktuatoren, roterer kuglen for at åbne, lukke eller regulere flowet. JOEPAI-ventiler har en akselfri flydende kuglestruktur med dobbeltsæder, hvilket muliggør hurtig, stabil og fjernbetjent automatisk omskiftning til kemiske, petroleums-, naturgas- og metallurgiske applikationer.

2. Hvilke designstandarder overholder JOEPAI kugleventiler?

Vores ventiler er designet og fremstillet efter API 6D, API 608, BS 5351, DIN 3357 og JIS B2071, med face-to-face dimensioner iht. ASME B16.10/DIN 3202/JIS B2002, flangeende ender iht. ASME B16.47/B16. 2543-2501/JIS B2220 og test i henhold til API 598/API 6D/DIN 2401/JIS B2003.

3. Hvilke tryk-, temperatur- og størrelsesintervaller er tilgængelige?

Tryk: 150LB – 600LB / PN16 – PN100 / 10K – 60KTtemperatur: –29 ℃ ~ 180 ℃ (standard), –29 ℃ ~ 425 ℃ (højtemperatur), –40 ℃ ~ 540 ℃ (ekstreme) DN-størrelse – 1"/2" (ekstrem) DN50) standard; smedede ventiler op til 20" med ANSI 150# – 1500# tilgængelig.

4. Hvilke materialer tilbydes til ventilhuse?

Vi leverer kulstofstål (A105, LF2), rustfrit stål (F304/F316/L) og højtydende legeringer, herunder Hastelloy, Super Duplex, Inconel, C95500 (Aluminium Bronze) og Alloy 20 – hvilket sikrer fremragende korrosionsbestandighed for aggressive medier som H₂S, gylle.

5. Er JOEPAI-ventiler brandsikre og antistatiske?

Ja. Alle ventiler har brandsikkert design certificeret til API 607 ​​og en antistatisk enhed, der sikrer elektrisk kontinuitet mellem kugle, spindel og krop, hvilket forhindrer statisk gnistfare i brandfarlige miljøer.6. Hvilke aktiveringsmuligheder er tilgængelige?

Vi tilbyder håndtag (manuel), gearoperatør, pneumatisk aktuator, hydraulisk aktuator og elektrisk aktuator - alt sammen tilpasset med tilbehør såsom magnetventiler, positionere, endestopkontakter og fejlsikre fjeder-retur-enheder.
