Højtryksstøbt stålportventil PN16

Joepai har designet en høj kvalitet højt tryk støbt stålportventil PN16 til højtryksforhold, der vedtager avanceret støbt stålformningsteknologi og har stabil styrke, god tætning og trykmodstand. Det påføres i olie, kemisk, kraftværk, vandforsyning og dræning og industrielle rørledningsanlæg og kan også tilpasse sig vand, damp, olie og ætsende medier.

Send forespørgsel

Produkt beskrivelse

Joepai højt tryk støbt stålportventil PN16, ventilkroppen har en Kompakt struktur og fremragende korrosionsbestandighed.

Vores produkter er bredt eksporteret til Europa, Sydøstasien, Sydamerika, Mellemøsten og andre regioner og overholde flere nationale standarder såsom DIN, ANSI, API, ISO, CE osv.

Produktstandarder

1.Design & Fremstilling: GB122234
2.Face til ansigt: GB12221
3.Flange Dimension: GB9113 JB79
4. Tryk og temperaturvurdering: GB9131
5.Inspektion og test: GB/T13927 JB/T9092

Produktfunktioner

1.Kompakt struktur, rationel design, høj stivhed, glat strømningsvej og Lav strømningsmodstand.
2. Sealing overflader lavet af rustfrit stål og hård legering til udvidet levetid.
3.Fleksibel grafitpakning sikrer pålidelig tætning og let betjening.
4. AKAKTUERINGER: Manuel, pneumatisk, elektrisk eller geardrevet.
5. Strukturelle typer: Fleksibel kiles enkelt disk, stiv kiles enkelt disk eller Dobbelt disk.

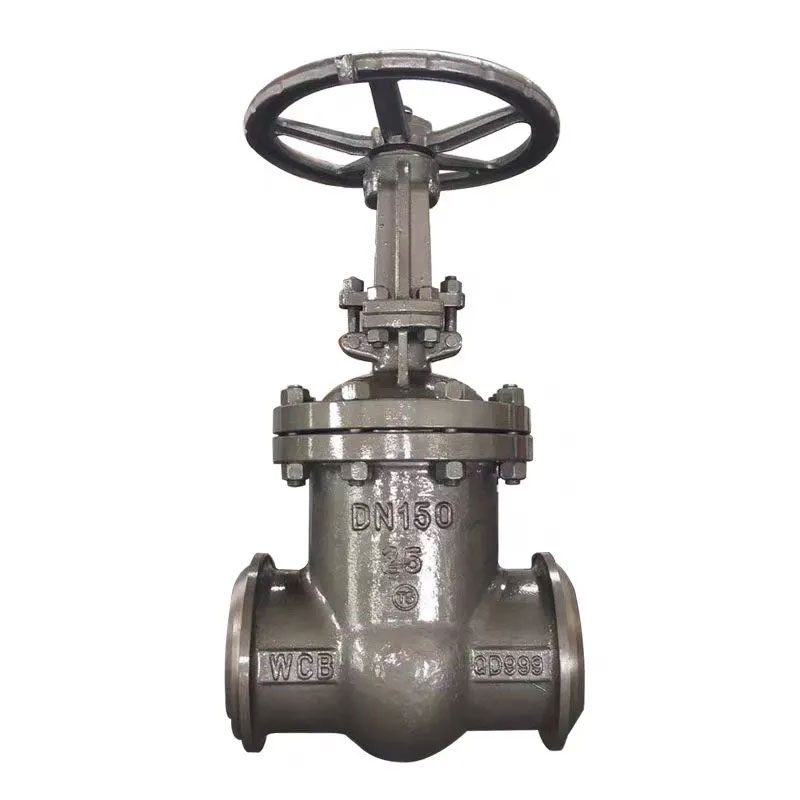

High Pressure Cast Steel Gate Valve PN16

Hovedkomponentmaterialer

Body & Bonnet	Disk & sæde	Stilk	Stammøtrik	Pakning	Håndhjul
Kulstofstål	Kulstål af høj kvalitet + hård legering/rustfrit stål	CR rustfrit stål	Aluminiumsbronze	Grafit asbestpakning	Formbart støbejern
CR-NI-Ti stål	Rustfrit stål + hård legering	CR-NI-THE RUSTLESS STEEL	Aluminiumsbronze	PTFE-imprægneret pakning	Formbart støbejern
CR-i-i-if stål	Rustfrit stål + hård legering	CR-MO-THE RUSTLESSE STEEL	Aluminiumsbronze	PTFE-imprægneret pakning	Formbart støbejern
CR-Mo Steel	Legeringsstål + hård legering	CR-Mo-al stål	Aluminiumsbronze	Fleksibel asbest + 33.4	Formbart støbejern

Hoveddimensioner:

1.6Pump	Størrelse	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2,5MPa	Størrelse	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4,0MPa	Størrelse	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4c	Størrelse	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Produktinstallation

1. Rengør indersiden af det højtryksstøbte stålportventil PN16 inden installationen, og der skal ikke være nogen urenheder på dens ventilkammer og forseglingsoverflade.
2. Spænd boltene, der forbinder hver del jævnt med kraft.
3. Kontroller, om fylddelen er tæt komprimeret, sørg for, at forseglingen af påfyldningen er stram, og porten kan åbnes fleksibelt og lukkes.
4. Før installation skal du kontrollere ventilmodellen, størrelse og anden information, og sørg for, at strømningsretningen på mediet er i overensstemmelse med den specificerede strømningsretning.
5. Under installationen skal der overlades en vis plads til at lette driften af ventildrev.
6. Følg strengt instruktionerne på ledningsdiagrammet for at arrangere ledningsanlægget på drevenheden.
7. Efter installationen er det nødvendigt at vedligeholde den regelmæssigt.

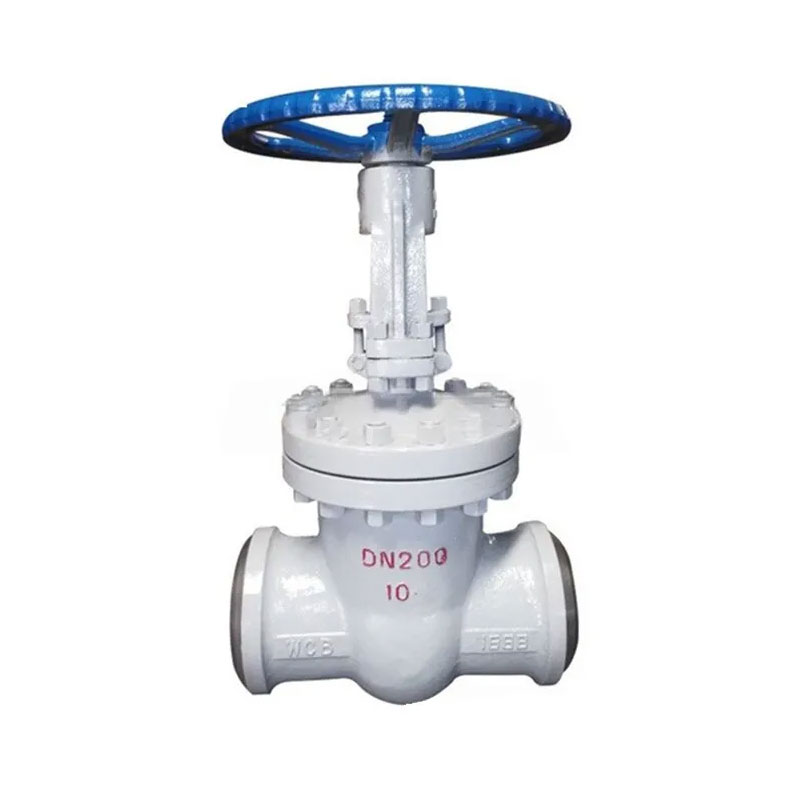

High Pressure Cast Steel Gate Valve PN16

Hot Tags: Højtryksstøbt stålportventil PN16
