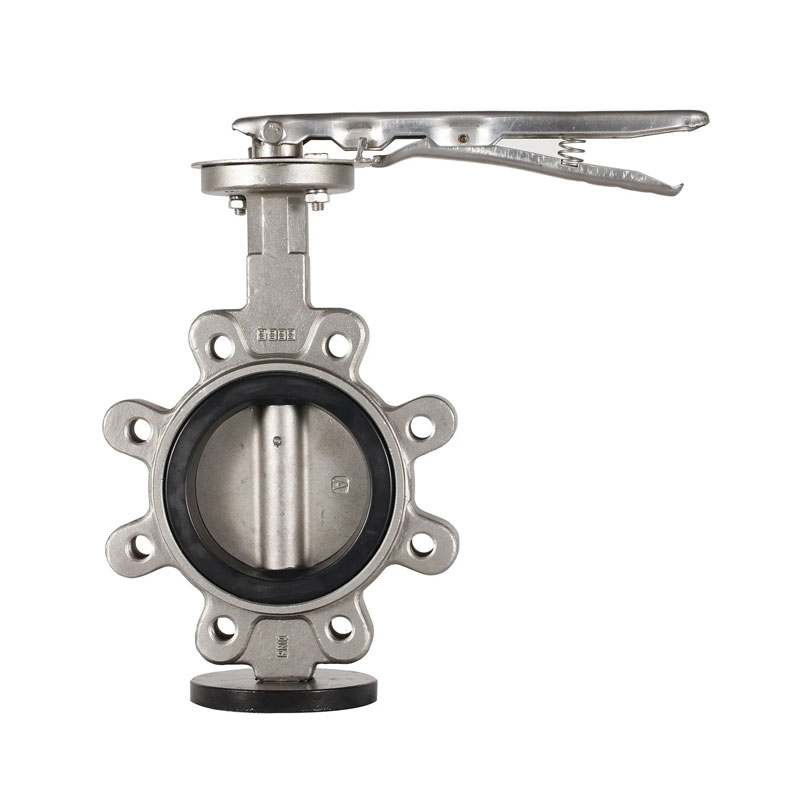

Lug Butterfly Valve

Lug Butterfly Valve lavet i Kina Joepai Factory vedtager en fremspringende Flangeforbindelsesstruktur med gevind ørehuller på begge sider af ventilkrop, som kan adskilles og vedligeholdes separat i begge ender af rørledningen.

Det er velegnet til systemer, der kræver ende lukning eller død Slutoperationsscenarier. Sammenlignet med sommerfuglventiler, lugdesignet giver højere strukturel styrke og installationsfleksibilitet og er Bredt brugt i industrier såsom petrokemikalier, kraftværker, vand Behandling, papirfremstilling, mad og farmaceutiske stoffer.

Installation og vedligeholdelse

1. Under installationen skal ventilskiven stoppes i det lukkede position.
2. åbningspositionen skal bestemmes i henhold til rotationsvinklen af sommerfuglpladen.
3. lug sommerfuglventiler med bypass -ventiler skal åbnes, før de åbnes.
4. installationen skal udføres i henhold til producentens installationsinstruktioner. For tunge sommerfuglventiler, et solidt fundament skal indstilles.

Nøglepunkter til konstruktion

1. installationsposition, højde og import/eksportretning skal opfylde Designkravene og forbindelsen skal være fast og stram. Alle Typer af manuelle ventiler, der er installeret på isolerede rørledninger, må ikke have håndtag vendt nedad.
2. Før installation af ventilen skal der udføres en visuel inspektion, og Ventilens navneskilt skal overholde den aktuelle nationale standard "Generel ventilmærkning" GB 12220.

For lug sommerfuglventiler med et arbejdstryk større end 1,0 MPa og en slukket funktion på hovedrørledningen, styrke og Tæthedstest skal udføres inden installationen, og de kan kun bruges efter bestået test. Under styrketest skal være 1,5 gange det nominelle pres, og varigheden skal ikke være mindre end 5 minutter. Ventilskallen og pakningen skal være kvalificeret, hvis der er Ingen lækage.

Under tæthedstesten er testtrykket 1,1 gange nominelt pres; Testtrykket skal opfylde kravene i GB 50243 standard for testens varighed, og den betragtes som kvalificeret, hvis Der er ingen lækage på forseglingsoverfladen på ventilskiven.
