I pumper og forskellige hydrauliske og pneumatiske systemer,fem-vejs kontraventilerogfem-vejs stiker to afgørende funktionelle komponenter. De arbejder sammen om at skabe effektive, sikre og kompakte væskekontrolenheder. Den følgende analyse vil dække deres arbejdsprincipper, funktionelle egenskaber og typiske anvendelsesscenarier.

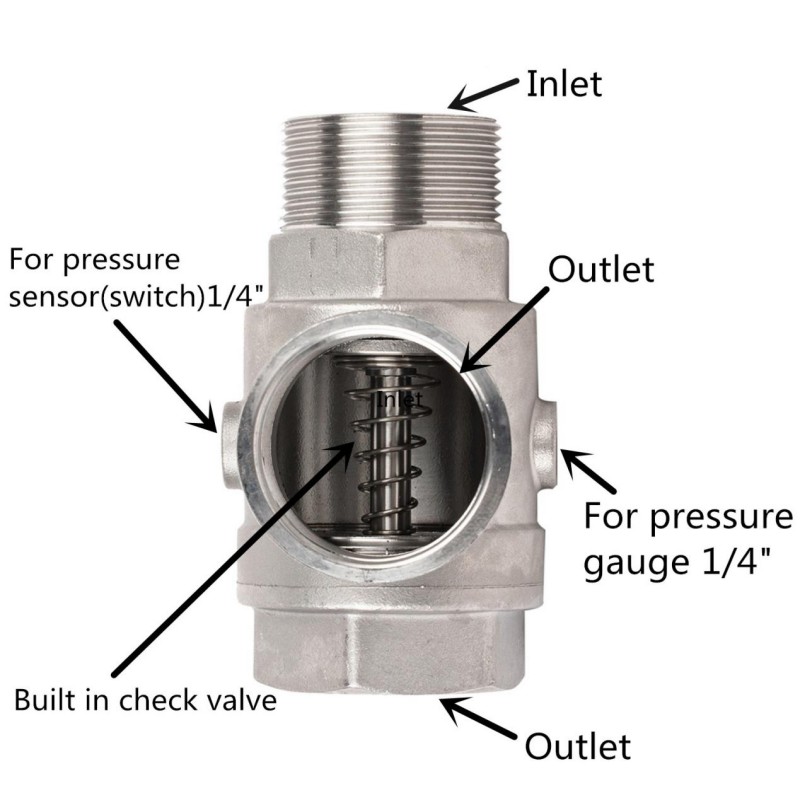

Dette er en ventilanordning, der integrerer ensrettet kontraventilfunktion med multiple grænsefladefordelinger. Et enkelt ventilhus kombinerer hovedpassagen (indløb og udløb) og flere hjælpegrænseflader, typisk inklusive grænseflader til trykmålere, tryksensorkontakter og lufttanke. Dette forenkler i høj grad rørdesignet ved pumpens udløb, sparer installationsplads og reducerer potentielle lækagepunkter. Dens kerne er en indbygget kontraventil, normalt styret af en fjeder og medietryk. Dens hovedfunktion er at forhindre tilbagestrømning af medier og beskytte udstyr såsom vandpumper.
Åbning: Når medietrykket ved indløbet overstiger fjederforspændingskraften, skubber trykket skiven væk fra ventilsædet, ventilen åbner, og mediet strømmer fremad.
Lukning: Når indgangstrykket falder, eller udgangstrykket vender om, skubber fjederkraften hurtigt skiven tilbage til ventilsædet, hvilket danner en tæt forsegling og effektivt forhindrer medietilbagestrømning.
På grund af dens fjederstøttede ventilkernestruktur overvinder den begrænsningerne ved traditionelle kontraventiler af løftetype med hensyn til strømningsretning, og opnår alsidighed til lodret eller horisontal installation, hvilket i høj grad letter design af pumpestationens rørlayout.
I pumpesystemer spiller 5-vejs kontraventilen en uundværlig sikkerhedsrolle:
Forhindrer medietilbageløb og beskyttelse mod vandslag: Når vandpumpen pludselig stopper, forhindrer den højtryksvæske i rørledningen i at strømme tilbage og støde på pumpehjulet, hvilket beskytter pumpens kernekomponenter.
Opretholdelse af rørledningstryk: Det forhindrer medietilbagestrømning i den tryksatte rørledning, hjælper systemet med at opretholde det nødvendige tryk under intermitterende pumpedrift, hvilket reducerer hyppige pumpestarter.Isolering af backupsystemer: I parallelle systemer med flere pumper forhindrer det medier fra den arbejdende pumpe i at strømme ind i backuppumpens rørledning, hvilket sikrer, at backup-vejen altid er tilgængelig.

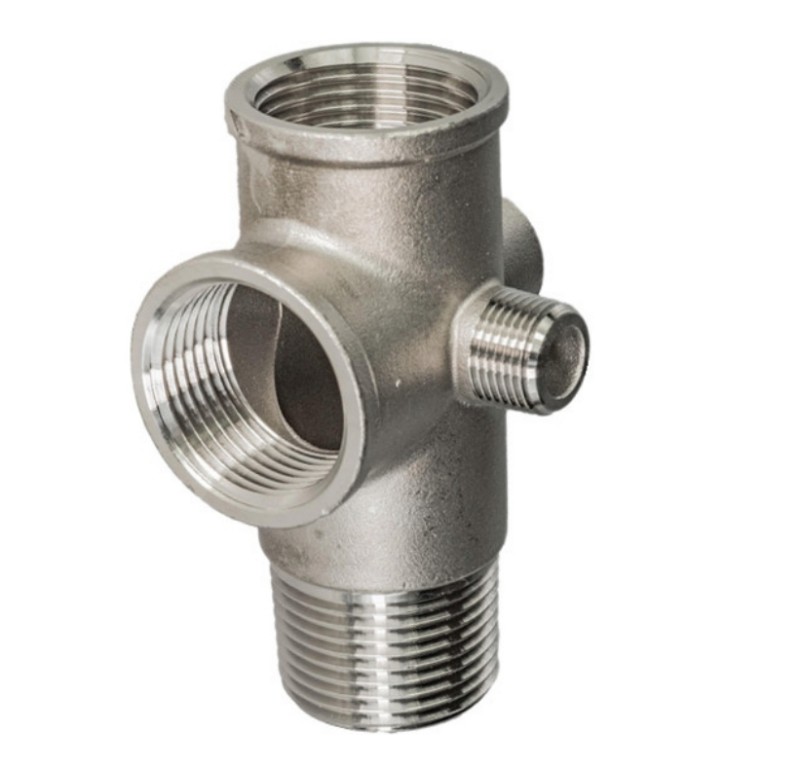

A fem-vejs stiker en integreret rørfitting med fem tilslutningsporte. Det er en rørforbindelse med en indvendig hul struktur og har ingen ventilfunktion. Dens kernefunktion er at distribuere væske eller forbinde flere enheder, hvilket danner et kompakt, multifunktionelt distributions- og opsamlingspunkt.
Som en flerpunkts integreret rørfitting bruges den til at distribuere væske fra en enkelt kilde til flere forskellige destinationer eller til at kombinere flere grene. Det er en rent fysisk kanal, der ikke ændrer eller kontrollerer væsketilstanden. Den er velegnet til scenarier, hvor væsken fra hovedrørledningen skal ledes til flere parallelle enheder (såsom flere instrumenter eller flere forgreninger), eller til at tilvejebringe forbindelsespunkter til midlertidige behov såsom pumpetestning, skylning og bypass.
I en kompakt pumpeudløbstrykkontrolenhed kan du se:
Hovedrørledning: Pumpens hovedudløbsrør (f.eks. 1 tomme) er forbundet til en hovedport på femvejsfittingen.
Sikkerhedsbeskyttelse: En 1-tommers indvendig gevindkontraventil er installeret nedstrøms for hovedrørledningen (på den anden modsatte hovedport af fem-vejs fittingen) for at forhindre tilbagestrømning af nedstrøms tryk.
Systemkontrol: En tryksensorkontakt er installeret på en 1/4-tommer port på femvejsstikket for at overvåge systemtrykket. Når trykket når den indstillede værdi, kan kontakten automatisk styre start og stop af pumpen, hvilket opnår systemautomatisering og overbelastningsbeskyttelse.
Visuel overvågning: En trykmåler er installeret på en anden 1/4-tommer port på femvejsstikket, hvilket giver operatører intuitive systemtrykaflæsninger i realtid.
Udvidelse eller trykaflastning: Den femte port kan bruges til at tilslutte en sikkerhedsventil, trykaflastningsventil eller som en ekstra backup-overvågningsgrænseflade.
Kerneforskellene mellem de to produkter er som følger:
| Feature | Fem-vejs kontraventil | Fem-vejs stik |
| Kernefunktion | Kontraventilfunktion + Interfacefordeling (funktionsintegration) | Ren rørforbindelse og omledning (ingen kontrolfunktion) |
| Indre struktur | Indbygget ventilkerne, fjeder og andre kontraventilmekanismer | Hult hulrum, ingen bevægelige dele |
| Hovedfunktion | Forhindrer tilbagestrømning af medier, beskytter udstyr, integrerer overvågningsgrænseflader | Opnår væskefordeling fra én vej til flere veje eller flere veje, der konvergerer til én |
| Systemrolle | Kritisk sikkerheds- og kontrolkomponent | Rørforbindelse og fordeling komponent |
| Installationssted | Normalt fastgjort til hovedrørledningen ved pumpens udløb | Fleksibel placering afhængig af omdirigeringsbehov |
Meget integreret, pladsbesparende: Kombinerer tilslutningspunkterne for flere funktionelle komponenter i én kompakt forbindelse, hvilket i høj grad forenkler rørlayoutet og gør systemstrukturen mindre og pænere.
Nem installation og vedligeholdelse: Alt overvågnings- og kontroltilbehør er centralt placeret, hvilket letter installation, fejlfinding og daglig inspektion.
Omfattende funktionalitet: Opnår samtidig flere funktioner på én node, inklusive hovedkanal til/fra kontrol, anti-tilbageløb, automatisk trykkontrol og trykvisualiseringsovervågning.
Reducerede lækagepunkter: Sammenlignet med brug af flere T-stykker og lige konnektorer, reducerer brugen af et enkelt fem-vejs stik betydeligt potentielle lækagepunkter og forbedrer systemets pålidelighed.
Du kan vælge baseret på dit pumpesystems kernebehov:
Hvis du skal forhindre tilbageløb af vand, beskytte pumpen og centralt vil installere trykmålere og trykafbrydere for at forenkle rørføringen, bør du vælge en femvejs kontraventil. Dette er en standard, effektiv og sikker pumpesystemkonfiguration.
Hvis du allerede har en separat kontraventil, eller systemet kun behøver at fordele en enkelt væskestrøm jævnt til flere grene uden specifikke ordrekrav, så er en femvejsforbindelse mere økonomisk og direkte.
Når du vælger disse produkter, skal du matche det passende materiale (såsom messing, rustfrit stål) og model baseret på systemmediets egenskaber (ætsende, temperatur), arbejdstryk og tilslutningsstandarder (såsom gevindspecifikationer BSPT, BSP, NPT).
Kort sagt er disse to typer produkter, selvom de er små, uundværlige nøglekomponenter til at bygge et responsivt, sikkert og smart designet pumpesystem. Gennem genialt design forvandler de kompleks væskekontrollogik til en enkel og pålidelig fysisk virkelighed.
