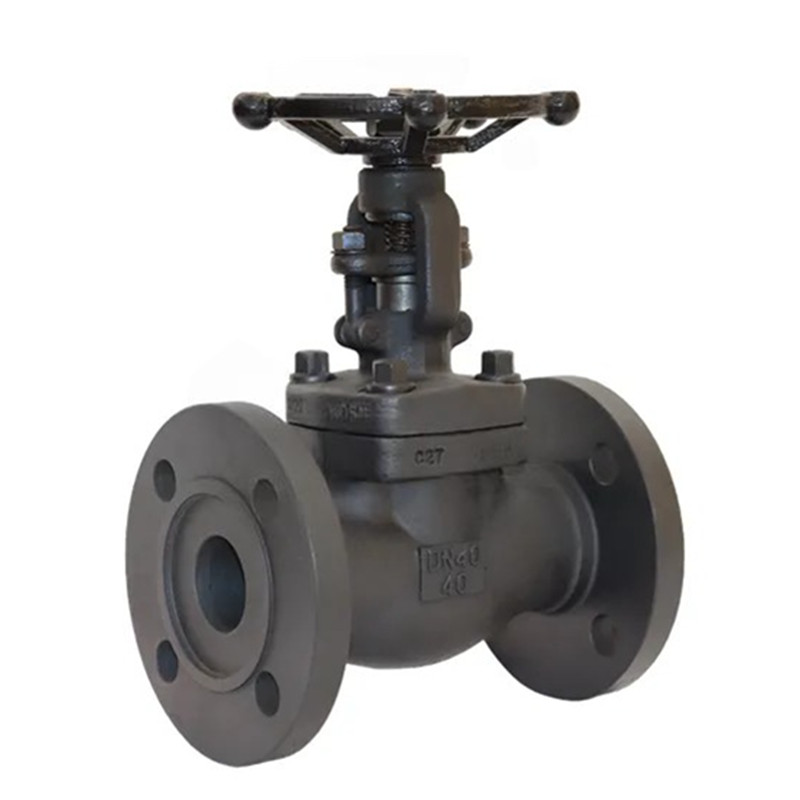

Åbnings- og lukkekomponenten i Joepai Advanced Integrated Forged Steel Flange Gate Valve er porten, og retning af bevægelsen af porten er vinkelret på flydende retning. Gateventilen kan kun åbnes helt og helt lukket og kan ikke justeres eller spændes. Portventilen har to tætningsoverflader, og den mest almindeligt anvendte tilstand Gate Valve har to tætningsoverflader, der danner en kileform. Kilevinklen varierer med ventilparametrene, normalt 50 grader og 2 ° 52 ', når mediumtemperaturen ikke er høj. Porten til en kileportventil kan fremstilles som en helhed, kaldet en stiv port; Det kan også gøres til en port, der kan producere let deformation for at forbedre dens processabilitet og kompensere for afvigelsen af tætningsoverfladevinklen under behandlingen. Denne type port kaldes en elastisk port.
Størrelse: 1/2 ''-2 '' (DN15 ~ DN50)
Trykvurdering: 150 lb-600lb/pn16 ~ PN100/10K ~ 60K)
Materiale: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Egnet temperatur: -29ºC ~ 429ºC.
Egnet medium: vand, damp, olie og naturgas osv.
Design og fremstilling konformto: API602, BS5352, ANSI B16.34
Socket svejset dimension i overensstemmelse med ANSI B16.11, JB/T1751
Skrueender dimensionen i overensstemmelse med ANSI B1.20.1, JB/T7306
Butt-svejset overensstemmelse med ANSI B16.25, JB/T12224
Flange ender er i overensstemmelse med ANSI B16.5, JB79
Test og inspektion er i overensstemmelse med: API598, GB/T13927, JB/T9092
Den integrerede smedede stålflangeportventil er velegnet til rørledninger under forskellige arbejdsvilkår, såsom olie, kemisk, farmaceutisk, gødning og effektindustri med nominelle tryk, der spænder fra 4,0 megapascaler til 10,0 megapascals (1 megapascal = 10 kilogram) og arbejdstemperaturer af negative 29 til 600 grader celsius. Det kan ikke bruges til at afskære eller forbinde pipeline -medier og kan ikke justeres eller kastes. Anvendelige medier inkluderer vand, olie, damp, sure medier osv.
|
INGEN. |
Delnavn |
CS til ASTM |
Hvad angår ASTM |
SS til ASTM |
||
|
Type A105 |
Type F22 |
Type F304 (L) |
Type F316 (L) |
|||
|
1 |
Legeme |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (L) |
|
|
2 |
Sæde ring |
A276 420 |
A276 304 |
A276 304 (L) |
A276 316 (L) |
|
|
3 |
Kile |
A276 410 & 430 |
A182 F304 |
A182 F304 (L) |
A182 F316 (L) |
|
|
4 |
Stilk |
A182 F6 |
A182 F304 |
A182 F304 (L) |
A182 F316 (L) |
|
|
5 |
Pakning |
Bølgevækt SS + grafit |
SS + PTFE |
|||
|
6 |
Motorhjelm |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (L) |
|
|
7 |
Bonnet Bolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
8 |
Stift |
A276 420 |
A276 304 |
|||
|
9 |
Kirtel |
A276 410 |
A182 F304 (L) |
A182 F316 (L) |
||
|
10 |
Kirtle øjenbolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
11 |
Kirtelflange |
A105 |
A182 F11 |
A182 F304 (L) |
A182 F316 (L) |
|
|
12 |
Kirtelmøtrik |
A193 2H |
A194 4 |
A194 8 |
A194 8M |
|
|
13 |
Åg nød |
A276 410 |
||||
|
14 |
H.W. Lås møtrik |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
|
15 |
Navneskilt |
Ss |
||||
|
16 |
Håndhjul |
A197 |
||||
|
17 |
Bærer pakning |
A473 431 |
||||
|
18 |
STEM -pakning |
Fleksibel grafit |
Ptfe |
|||
|
Egnet medium |
W.O.G. osv |
W.O.G. osv |
HNO3CH3OOH osv |
|||
|
Egnet temperatur |
-29 425 |
-29 550 |
-29 180 |
|||
Bemærk: Andre materialer er tilgængelige efter anmodning.
|
NPS |
1/2 " |
3/4 " |
1 " |
1-1/4 " |
1-1/2 " |
2 " |
||
|
L (RF) L1 (BW) |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
|
|
300 |
140 |
152 |
165 |
178 |
190 |
216 |
||
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H (åben) |
150.300 |
158 |
169 |
197 |
236 |
246 |
283 |
|
|
600 |
169 |
197 |
236 |
246 |
283 |
320 |
||
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
||
|
Vægte |
150 |
RF |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
Bw |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 |
||
|
300 |
RF |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
|
|
Bw |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
||
|
600 |
RF |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 |
|
|
Bw |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 |
||
