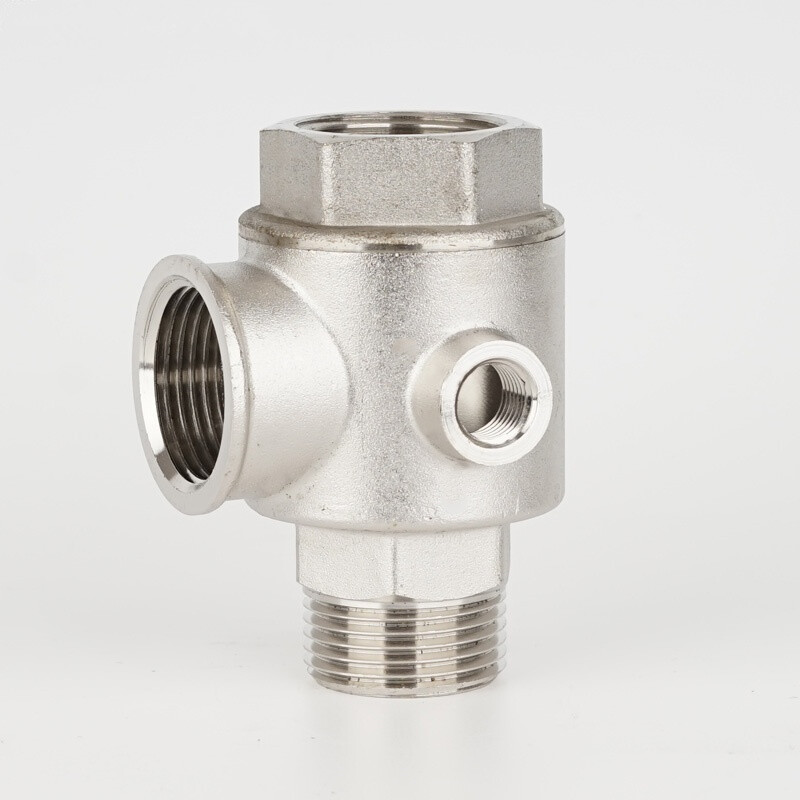

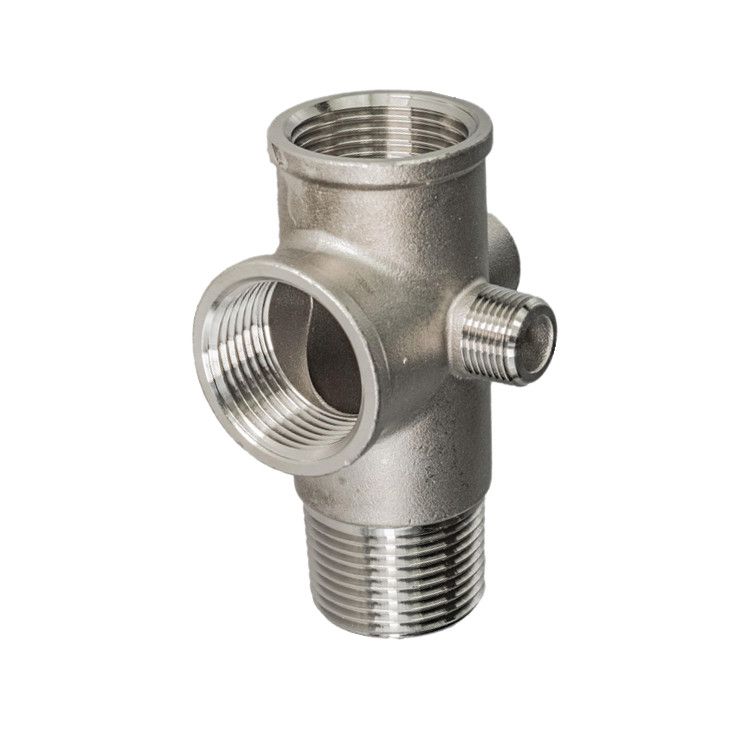

5-vejs kontraventil i rustfrit stål

Den rustfri stål 5-vejs kontraventil er en kompakt ventil, der integrerer en kontraventilfunktion med flere instrumentgrænseflader.  Udover pumpesystemer er dette meget integrerede, pladsbesparende design også velegnet til mange andre væskesystemer, der kræver tilbagestrømsforebyggelse og centraliseret trykovervågning.  For eksempel i væsketransportrørledninger i den kemiske, petroleums-, medicinal- og fødevareindustrien forhindrer det utilsigtet blanding eller tilbagestrømning af væsker mellem forskellige medier eller processektioner, og de integrerede grænseflader letter installationen af ​​trykmålere og sensorer til centraliseret overvågning; i hydraulikoliekredsløbene i ingeniørmaskineri, metallurgisk udstyr og sprøjtestøbemaskiner sikrer den ensrettet strøm af hydraulikolie, stabiliserer systemtrykket og beskytter kernekomponenter såsom pumper; dens kompakte design er ideel til begrænset plads i udstyret.

Produktegenskaber

Den rustfri stål 5-vejs kontraventil også kaldet fem-port kontraventil, kontraventil, der bygger på dens integrerede funktionalitet, forbedrer korrosionsbestandighed, styrke og hygiejneniveauer betydeligt gennem brugen af ​​rustfrit stål og udvider dermed dens anvendelsesområde. Mens den bevarer "kontraventil + multi-port interface" funktionen, bliver den mere holdbar og renere. Joepai producerede 5-vejs kontraventils kernefordele omfatter:

Fremragende korrosionsbestandighed: Den kan modstå korrosion fra damp, svage syrer og baser, forskellige kemikalier og havvandsmiljøer, og tilbyder en levetid, der langt overstiger messingventiler.

Høj styrke og holdbarhed: Den kan modstå højere systemtryk (normalt PN16/PN25 og op til PN40 eller højere) og trykstød.

Overlegen hygiejnisk ydeevne: Den glatte overflade forhindrer bakterievækst og er nem at rengøre og desinficere. Med spejlpolering eller elektrolytisk poleringsbehandling kan den opfylde fødevarekvalitets- eller sanitære standarder.

Bredt temperaturområde: Velegnet til højtemperaturdamp eller lavtemperaturmedier.

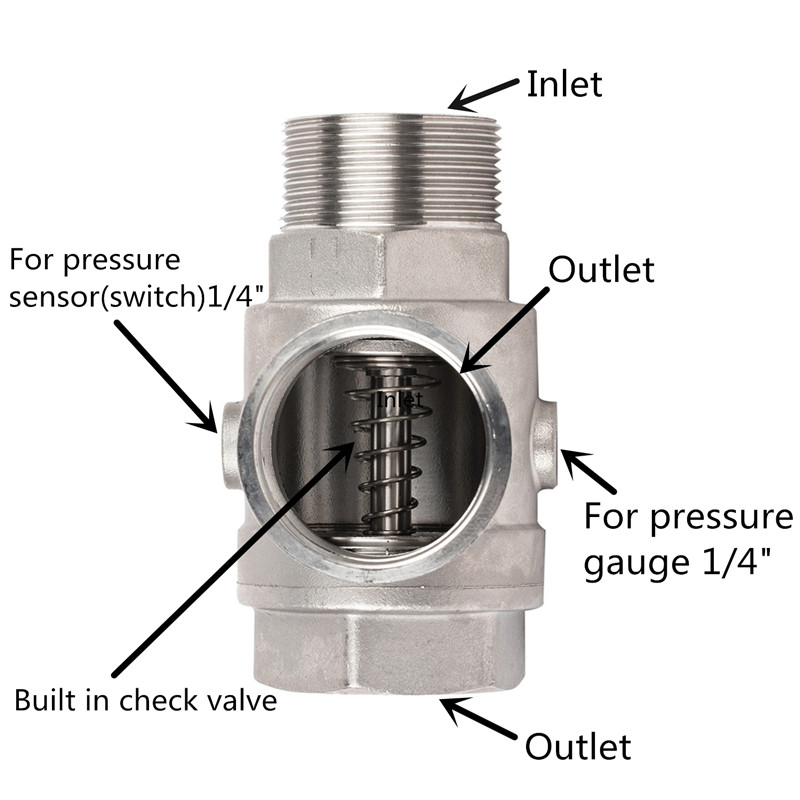

Interfacebeskrivelse

Femvejskontraventilen har 5 porte; det følgende er en kort beskrivelse af anvendelsen af ​​hver havn.

Hoveddele Materialer

Krop: Støbt rustfrit stål ASTM A 351 CF8 / SS 304; Rustfrit stål ASTM A 351 CF8M / SS 316;

Skive: Støbt rustfrit stål ASTM A 351 CF8 / SS 304; Rustfrit stål ASTM A 351 CF8M / SS 316;

Frempind: Rustfrit stål 304/316

Fjeder: Rustfrit stål 304/316

O-ring: Viton

Tekniske specifikationer

Nominel diameter: 1"~2" (DN25 til DN50)

Nominelt tryk: PN16 til PN25 (1,6 MPa ~ 2,5 MPa)

Arbejdstemperatur: -20 ℃ til 232 ℃

Gevindstandard: BSP(G),BSPT(Rc),NPT

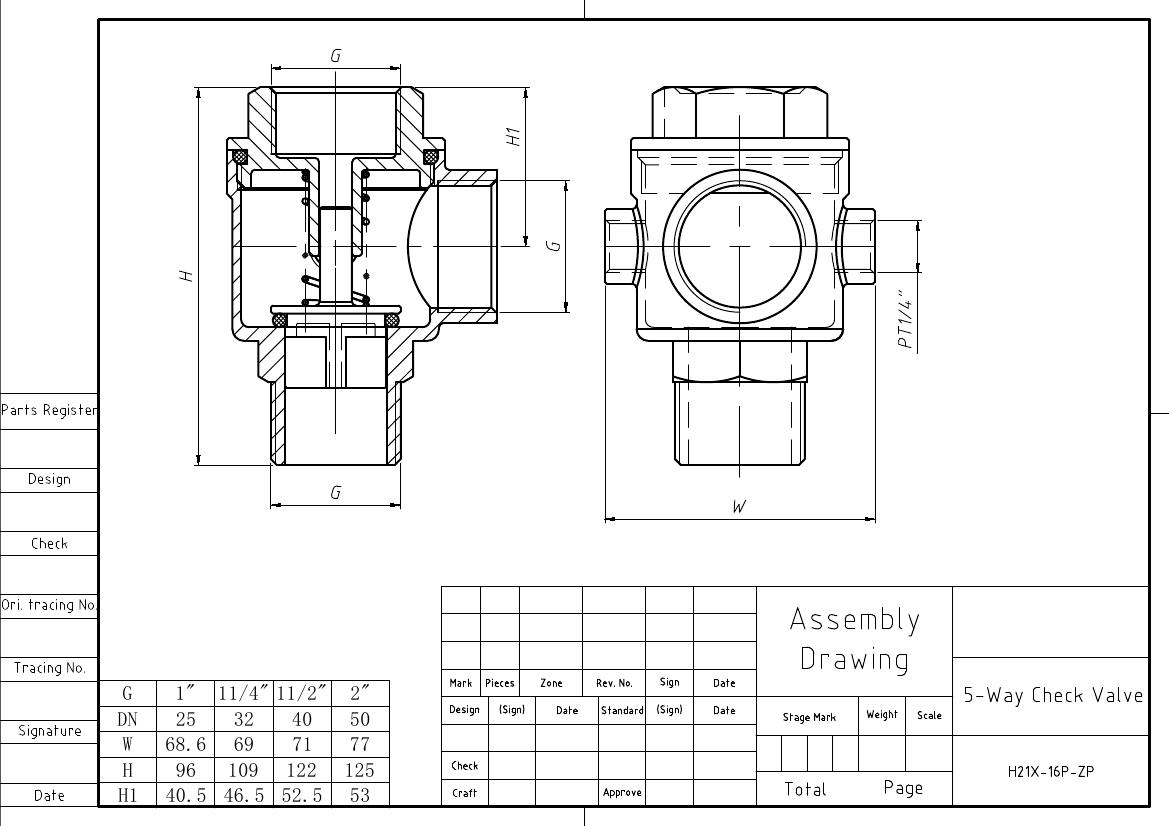

Tegning

Tilpasning baseret på leverede designs understøttes.

Hvorfor vælge 5-vejs kontraventil i rustfrit stål?

At vælge en integreret 5-vejs kontraventil i rustfrit stål er afgørende, fordi den systematisk adressererfire kernesmertepunkteraf traditionelle separate installationer, hvilket muliggør en merekompakt, pålidelig, økonomisk og professionelvæskesystem design.

Integreret design:Et enkelt ventilhus erstatter alle separate komponenter, hvilket sparer op til 70 % af installationspladsen og resulterer i en ren og modulær pumpeenhed eller udstyrsskab.

Minimerede tilslutningspunkter:Flere potentielle lækagepunkter er integreret i et enkelt ventilhus gennem præcisionsbearbejdning og prøvning, hvilket reducerer risikoen for lækager ved kilden markant.

Klar til at installere og nem at vedligeholde:Alle funktionelle forbindelser udføres med en enkelt installation, hvilket sparer mindst 50 % af installationstiden. I tilfælde af fejl skal kun det enkelte integrerede ventilhus udskiftes, hvilket resulterer i højeffektiv vedligeholdelse.

Omfattende opgradering med rustfrit stålmateriale:Den er korrosionsbestandig, højstyrke og meget ren og kan håndtere krævende arbejdsforhold, såsom dem i fødevare-, kemikalie-, marine- og højtemperatursystemerne, og opgraderer ventilen fra en generel komponent til en højtydende kritisk komponent.
