I vandforsyningsnetværk, vandbehandlingsanlæg, HVAC-systemer og andre projekter, der kræver flowkontrol, spørger folk ofte: "Hvordan er en sommerfugleventiler bruges til flowstyring?" Dette spørgsmål kræver, at vi har en vis forståelse af ventilernes egenskaber og deres driftsbetingelser, før vi kan kende svaret. Derfor vil denne artikel diskutere fordelene ved spjældventiler i drosselapplikationer og deres begrænsninger. Dette vil hjælpe os med at veje forskellige faktorer og vælge den mest økonomiske og pålidelige løsning i faktiske scenarier og projekter.
Arbejdsprincippet for sommerfugleventiler i flowkontrol

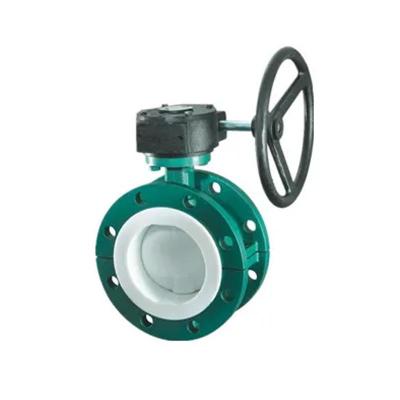

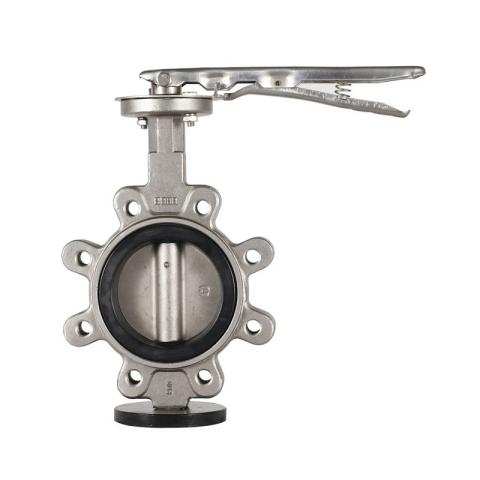

Strukturen af ensommerfugleventilbestår af et ventilhus, en skiveformet plade og en ventilspindel. Dens arbejdsprincip ligner bevægelsen af en sommerfugls vinger. For det første kan den skiveformede plade justeres inden for området fra 0° til 90° ved at dreje ventilspindlen. Dette ændrer flowpassageområdet og styrer flowhastigheden. Når den skiveformede plade er helt åbnet ved 90°, er ventilpladen parallel med væskens strømningsretning, hvilket resulterer i lav modstand og lavt tryktab. Når den er halvåbnet ved 45°, vil ventilpladen give en drosseleffekt, hvilket reducerer flowhastigheden. Når den er mindre end 10°, bliver kanalen smal, hvilket reducerer flowhastigheden betydeligt, men dette udsætter også ventilpladen for kraftig erosion. Gennem denne metode har sommerfugleventilen mulighed for at regulere flowhastigheden.
Fordelene ved sommerfugleventiler i flowstyring
1. Enkel struktur, letvægtsdesign: Især i rørledninger med stor diameter er sommerfugleventilen meget lettere og mere kompakt end den besværlige portventil eller kugleventil, hvilket reducerer installations- og supportomkostningerne.
2. Økonomisk og effektiv: Under visse omstændigheder er sommerfugleventilen mere omkostningseffektiv end specialiserede kontrolventiler. Dens indkøbspris og vedligeholdelseskrav er meget lave, hvilket kan reducere omkostningerne i projektet betydeligt.
3. Bekvem betjening, automatisering: Gennem en 90° rotation, der dækker hele slaget, kan densommerfugleventiler nem at betjene og kan nemt udstyres med manuelle, pneumatiske eller elektriske aktuatorer, hvilket gør den særdeles velegnet til integration i automatiserede styresystemer.
4. Udbredt: For eksempel i virkelige anvendelsesscenarier såsom flowfordeling i vandbehandlingsanlæg, kontrol af udløbstryk i pumpestationer og grov flowregulering i kølevandskredsløb.
Begrænsningerne af sommerfugleventiler i flowkontrol
1. Dårlig nøjagtighed og dårlig linearitet: Butterflyventilen har ikke en dedikeret kontrolventil, der er mere præcis. Forholdet mellem ventilskiveåbningen og flowhastigheden er ikke helt lineært, især i midterpositionen, hvilket begrænser præcis kontrol.
2. Erosion og kavitation ved lille åbning: Hvis ventilen betjenes i lang tid ved en lille åbning (f.eks. under 20°), vil ventilskiven og det nedstrøms ventilsæde blive ramt af højhastighedsvæske. Dette kan føre til vibrationer, støj og kavitation, som alle vil fremskynde slid og alvorligt skade tætningsevnen og levetiden.
3. Tætningsslid under drosling: I applikationer er det mere modtageligt for erosion end simple on-off applikationer. Samtidig vil dette over tid forårsage beskadigelse af ventilsædets tætning eller svigt af tætningen til at forårsage lækage.
4. Ude af stand til at arbejde under høj trykforskel: Brug af den under stor trykforskel vil øge risikoen for erosion. Derfor er sommerfugleventiler normalt ikke egnede til så barske forhold.
