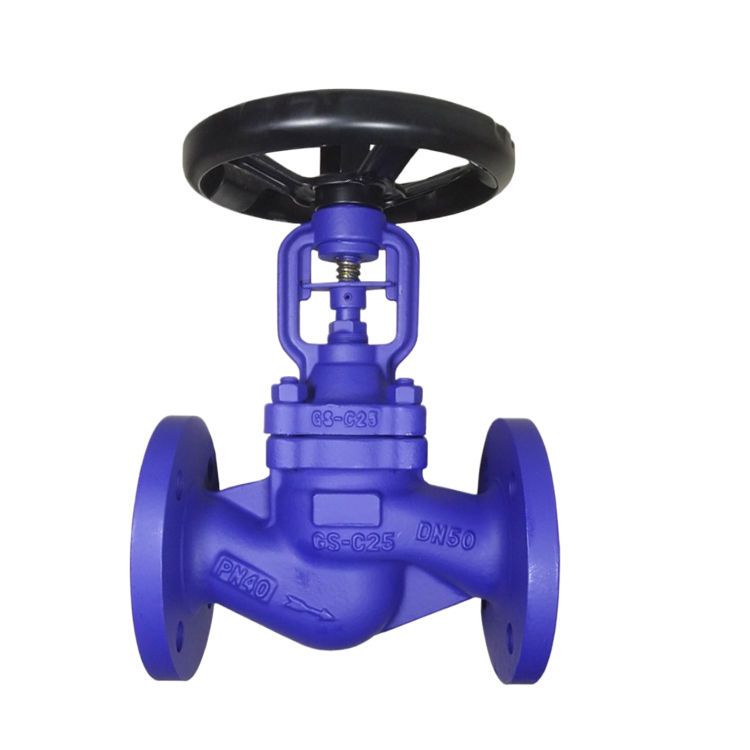

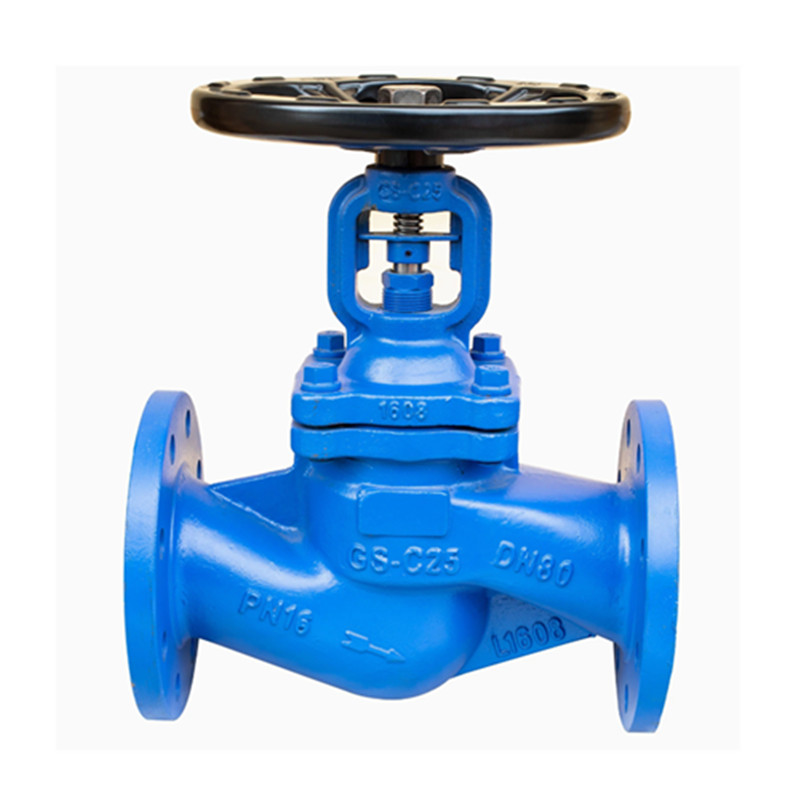

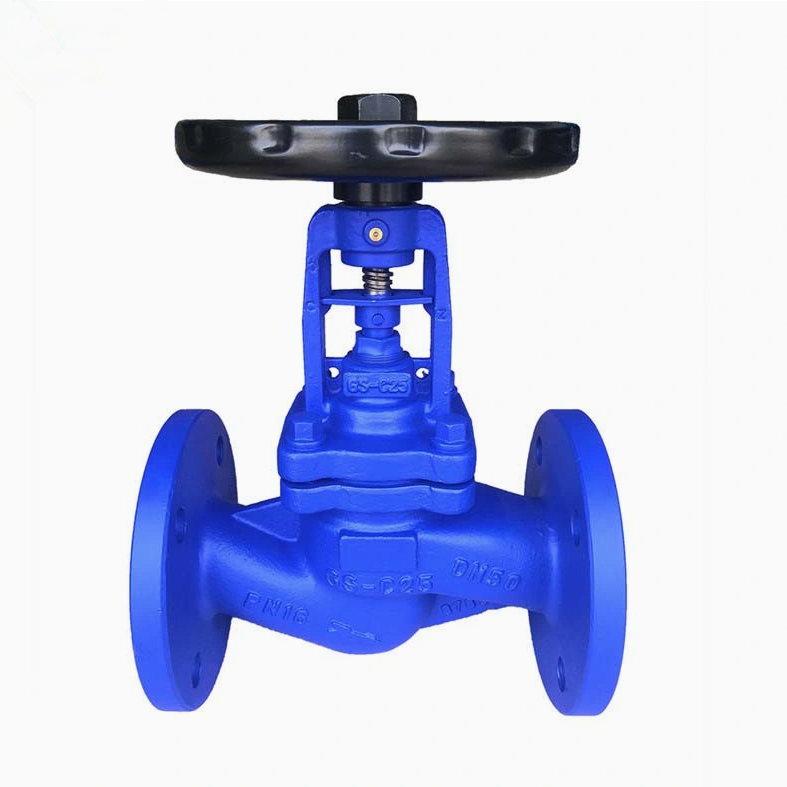

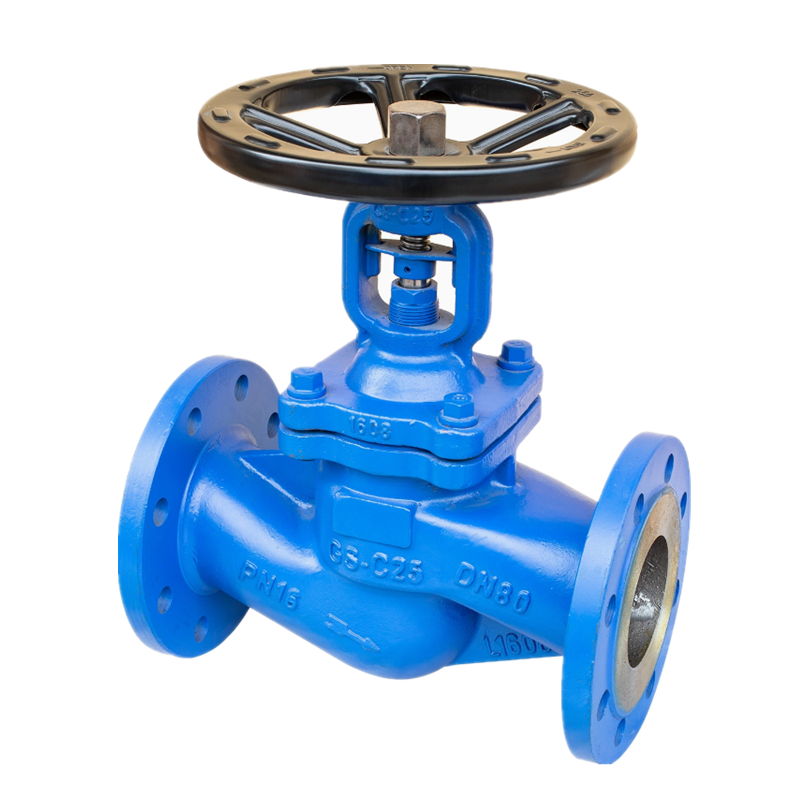

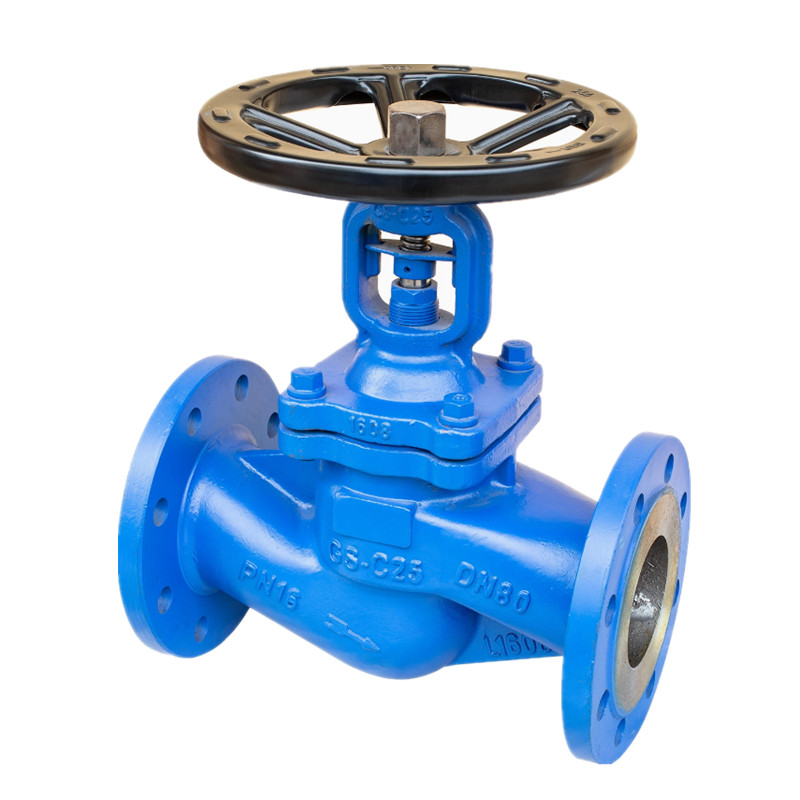

GS-C25 Flanged DIN STANDARD Bellow Seal Globe Valve

Joepai holdbar GS-C25-flangede DIN-standard Bellow Seal Globe-ventil har passeret internationale certificeringer som ISO9001, CE, der dækker markeder i Europa, Amerika, Sydøstasien og Mellemøsten. Denne serie vedtager en dobbelt tætningsstruktur, med metalblandede rør svejset og forseglet inde, hvilket effektivt forhindrer medium lækage, beskytter operatørernes sikkerhed og opfylder miljøstandarder.

Send forespørgsel

Produkt beskrivelse

Joepai GS-C25 flangede DIN-standard bælgeplade-klodsventil fremstillet i Kina ， egnet til industrier som petrokemikalier, fine kemikalier, farmaceutiske stoffer, metallurgi og kraftværker, især til lukkede transportsystemer til giftige, skadelige, brandfarlige og ætsende medier. Den unikke dobbeltforseglingsstruktur sikrer langvarig stabil drift og er den foretrukne ventilopløsning til fine kemikalier og barske arbejdsforhold.

Tekniske specifikationer:

Trykrating: 1.0-4.0MPa

Specifikation: DN15-DN500

Materiale: GS-C25, CF8, CF3

Standardflanger: Din

Bellow Seal Globe Valve Detail:

Konstruktion: BB-BG-OSANDY

Betjening: Manuel, pneumatisk

Designstandard: DIN3356

Ansigt til ansigt dimension: DIN3202

Flange ender: DIN2543-2545

Test og inspektion: DIN3230

Bellow Seal Globe Valve Advantage:

1.. GS-C25-flangede DIN-standardbelly-seglklodeventilen har en simpel struktur og er let at fremstille og vedligeholde.

2. Arbejdsslag på klodeventilen er lille, og åbningstiden er kort.

3. Globe -ventilen har god forseglingsydelse, lav friktion mellem forseglingsoverflader og en lang levetid.

Typerne af bælgeforseglingsventiler er opdelt i eksterne trådklodeventiler og interne trådklodeventiler i henhold til placeringen af ventilstamtråden. I henhold til mediets strømningsretning er der lige gennem klodeventiler, DC -klodeventiler og vinkelklodventiler. Globeventiler er opdelt i pakning af forseglede klodeventiler og bælgeforseglede klodeventiler i henhold til deres forseglingsformer.

Hovedmaterialer:

INGEN.	Delnavn	MATERIALE
1	Legeme	GS-C25, CF8, CF3
2	Disk	2CR13, F304, F316
3	Hængselstift	F304, F316
4	Bellows -kombination	F304, F316
5	Motorhjelm	GS-C25, CF8, CF3
6	Pakning	Fleksibel grafit, ptfe
7	Kirtel	25#, F304, F316
8	Locator	25#, F304, F316
9	Stammøtrik	ZQI19-4
10	Håndhjul	Kulstofstål
11	Kasket	25#
12	Oliedyse	Messing
13	Hexagon møtrik	ASTM A193 2H, A193-8, A193-8M
14	Bolt	ASTM A193 B7, A193-B8, A193-B8M
15	Pakning	Fleksibel grafit+S.S. Ptfe
16	Stilk	2CR13, F304, F316

Hoveddimensioner:

Pn	Pn16
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn25
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn40
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Produktparametre

Pn (MP)	Shell Test (MPA)	Forseglingstest (MPA)	Egnet temp (ºC)	Egnet medium
150	3.0	2.2	-20ºC-350ºC	Vand, damp, olie osv.
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
