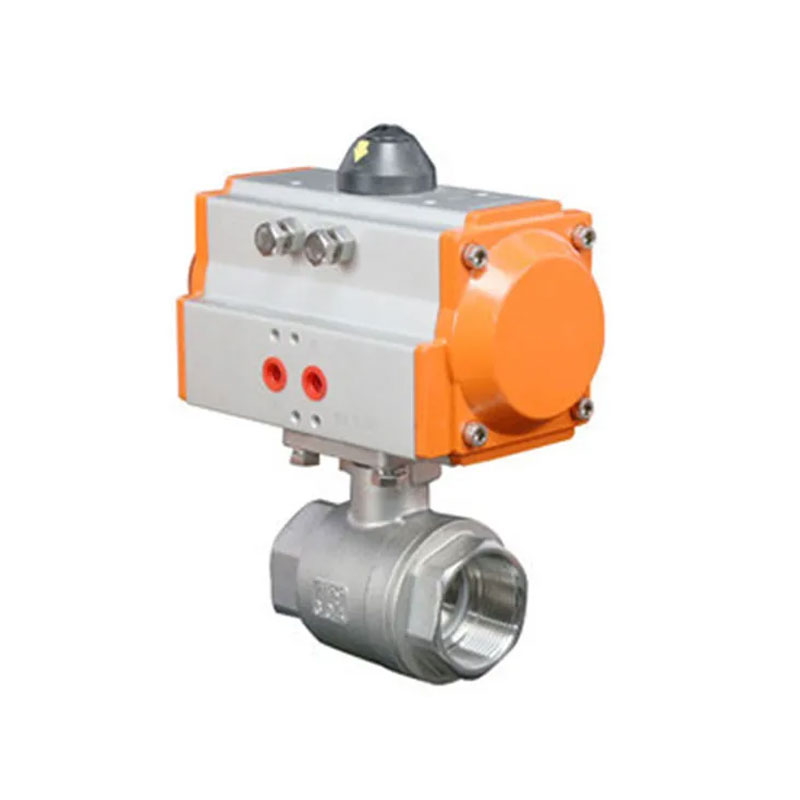

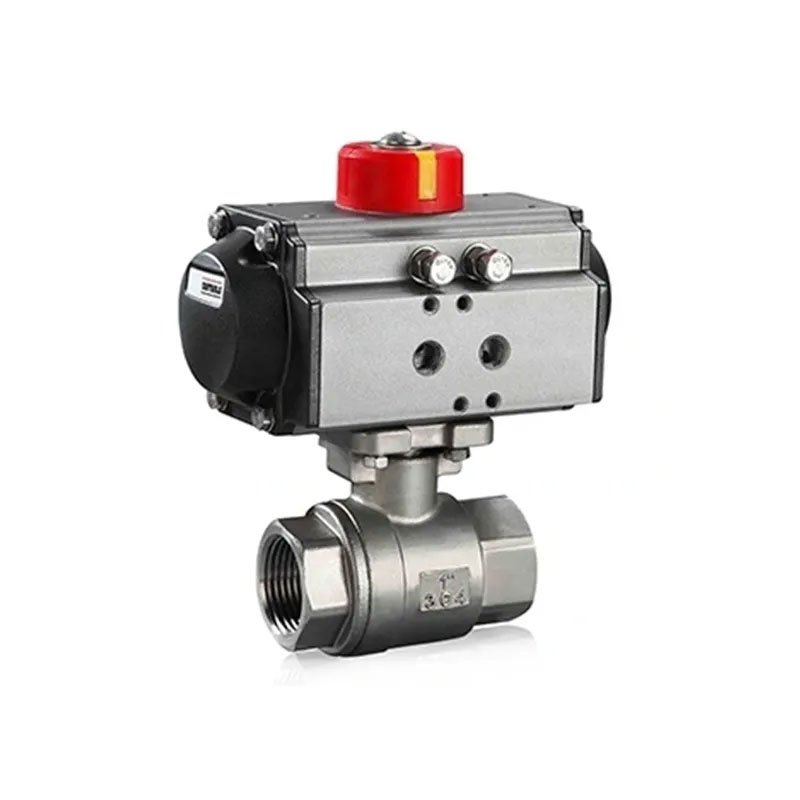

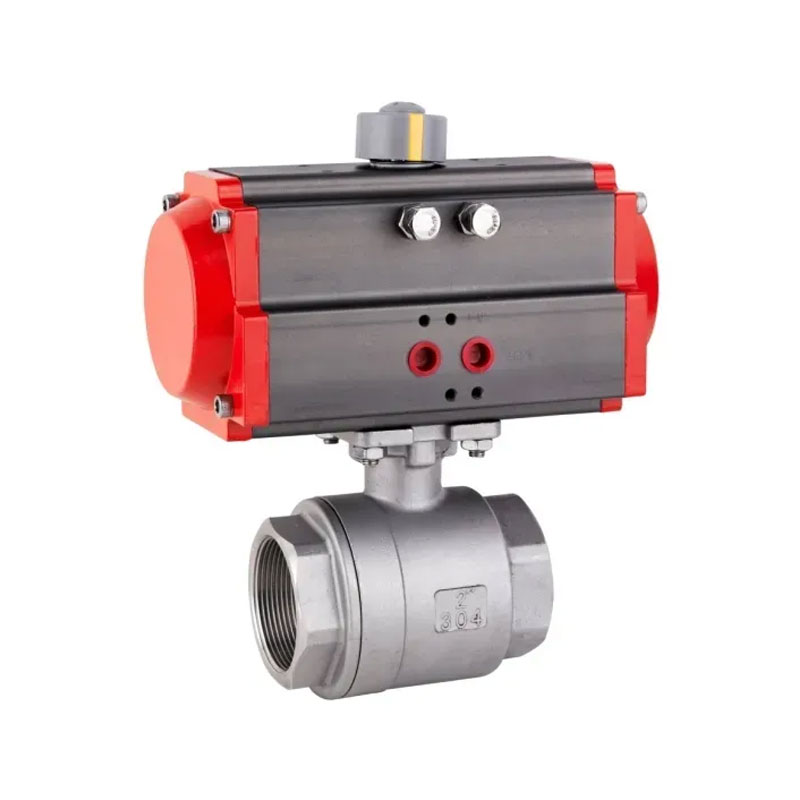

Hos Joepai er vi specialiserede i at levere rustfrit stål gevind 2-pc Pneumatiske kugleventiler, der kombinerer pålideligheden af rustfrit stål strukturer med bekvemmeligheden ved pneumatisk drev, designet specifikt Til automatisk væskekontrol i forskellige industrielle systemer. Det er gevind Forbindelse gør installationen enkel og hurtig, hvilket gør det til en ideel ventil til Rørledningssystemer i brancher, der kræver automatiseringskontrol, såsom Kemi, vandbehandling, HVAC osv.
2pc strukturelt design
Fuld boring
Produktspecifikationer: 114 "-3
Anti statisk struktur design
Arbejdspress: 1000psi
Udstyret med ISO5211 Direct Drive Device Platform
Den trådede ende kan være lavet af BSPT, NPT, DIN2999 -materialer
Trådstandard: NPT, BSPT, DIN259, DIN2999, ISO228 Klasse A
Max tryk: 1000psi (PN64) W.O.G.
Temperaturområde: -20c ~ 232c
Egnet medium: vand, olie, luft og nogle ætsende væsker
Fuld port
ISO5211 Direkte monteringspude
Udblæsningsbevis stam/fuld port
Låseenhed
Oeration: manuel eller aktuator
Investeringsstøbende krop
Materiel standard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
· Let industri
· Mad og drikke
· Farmaceutisk
· Olie og naturgas
· Metallurgi og luft adskillelse
· Pulp og papirfremstilling
· Vand- og spildevandsbehandling
· Kraftstation og kraftproduktionssystem
· Fine kemikalier
| 1 | Legeme | WCB/CF8M/CF8 | 8 | Pakning | Ptfe |
| 2 | Kasket | WCB/CF8M/CF8 | 9 | Kirtel | SS304/SS |
| 3 | Sæde | Ptfe | 10 | Håndtag | SS304/SS |
| 4 | Bold | SS316/SS304/SS | 11 | Forårskive | SS304/SS |
| 5 | Stilk | SS316/SS304/SS | 12 | Stammøtrik | SS304/SS |
| 6 | Pakning | Ptfe | 13 | Låse stykke | SS304/SS |
| 7 | Trykskive | Ptfe | 14 | Plastikdæksel | Plast |
| NPS | Dn | D | L | H | H1 | Ra | RB | Ra | RB | K |
| 1/2 " | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
1: Type medium, temperatur, tryk.
2: Pneumatiske aktuatortyper: Dobbelt skuespil, enkelt skuespil.
3: Påkrævet tilbehør: Magnetventil, lokalisering, signalfeedback, luft
Kildebehandling Triad, manuel mekanisme.
4: Den krævede ventildiameter, tryk, køremetode, forbindelsesmetode,
Strukturel type og hovedkomponentmaterialer i ventilen.
