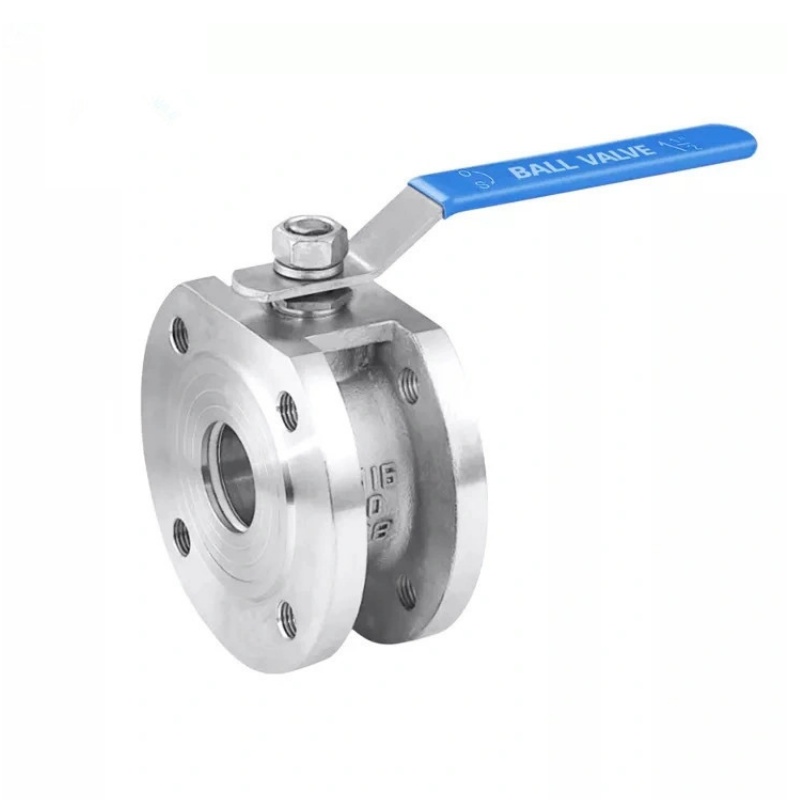

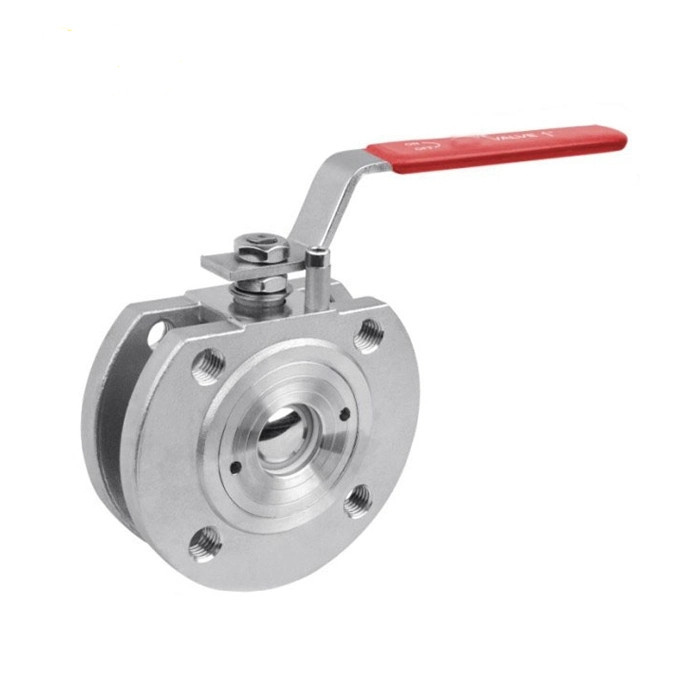

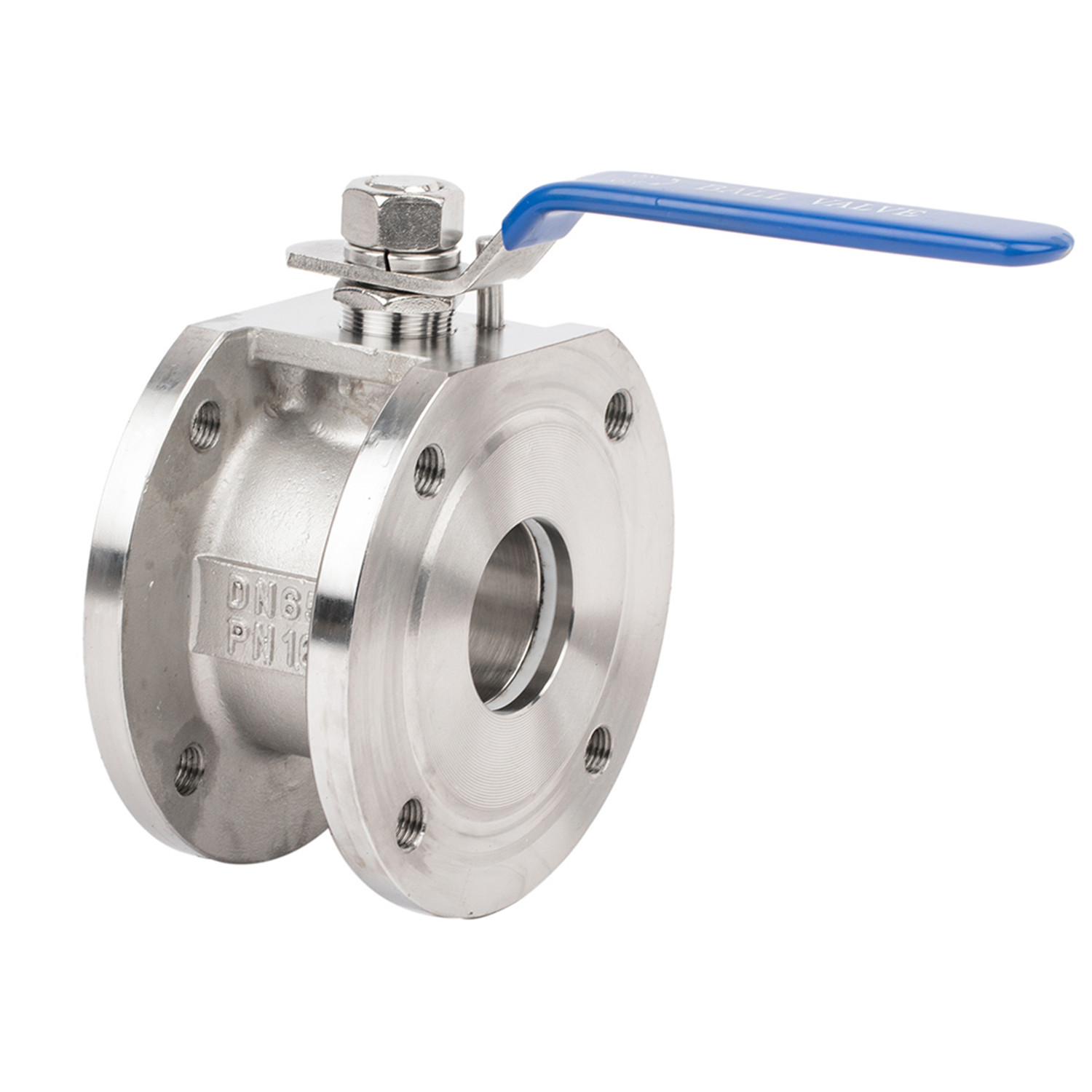

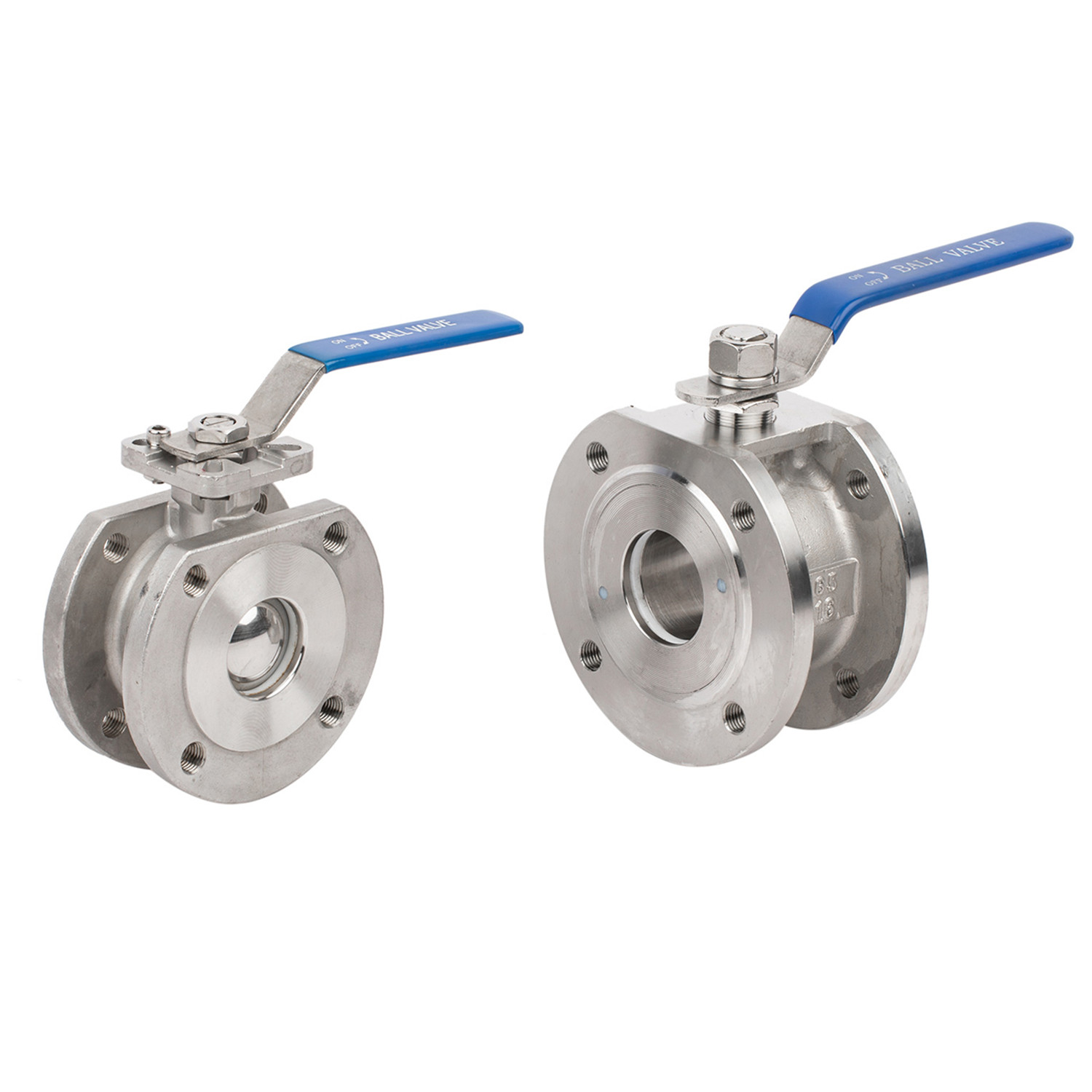

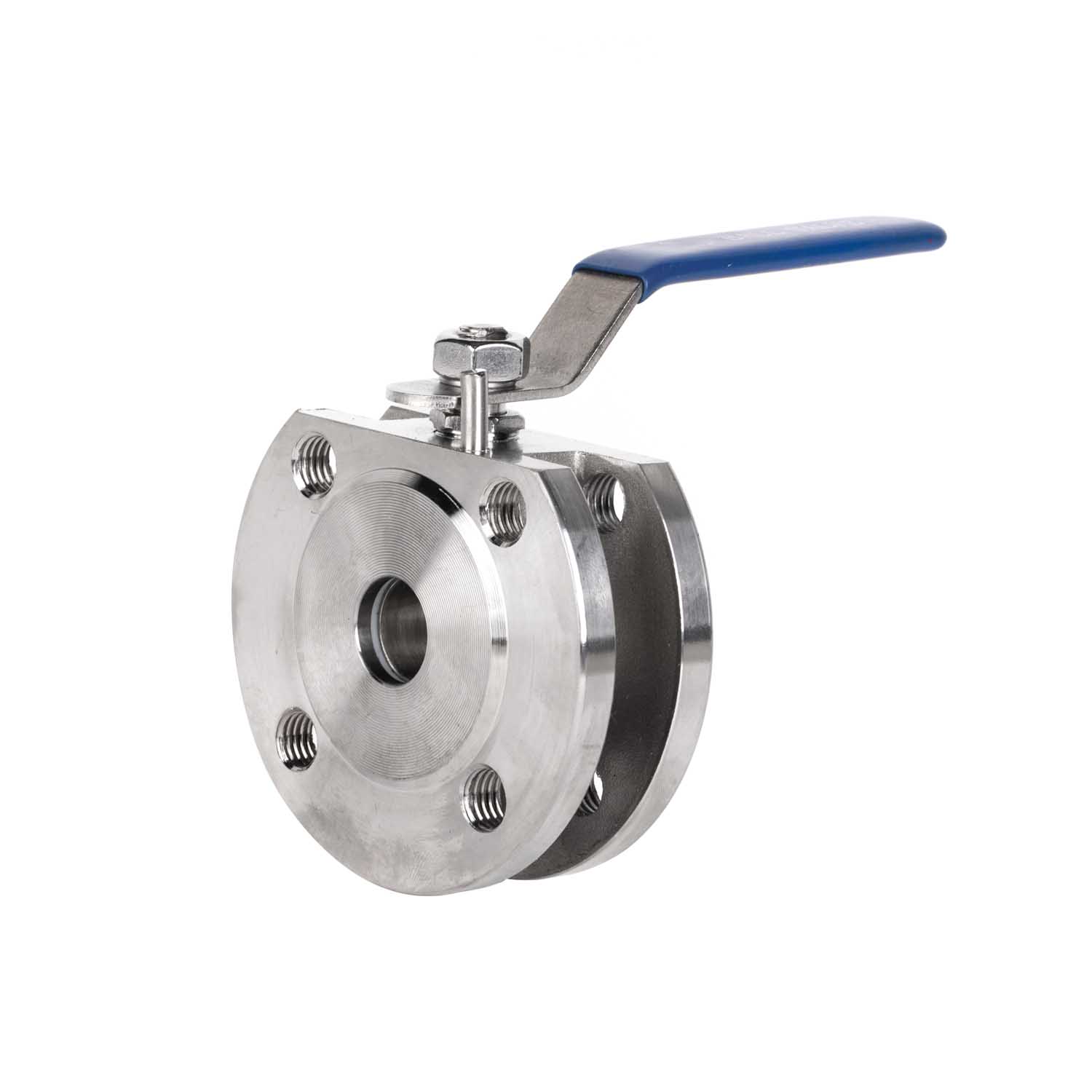

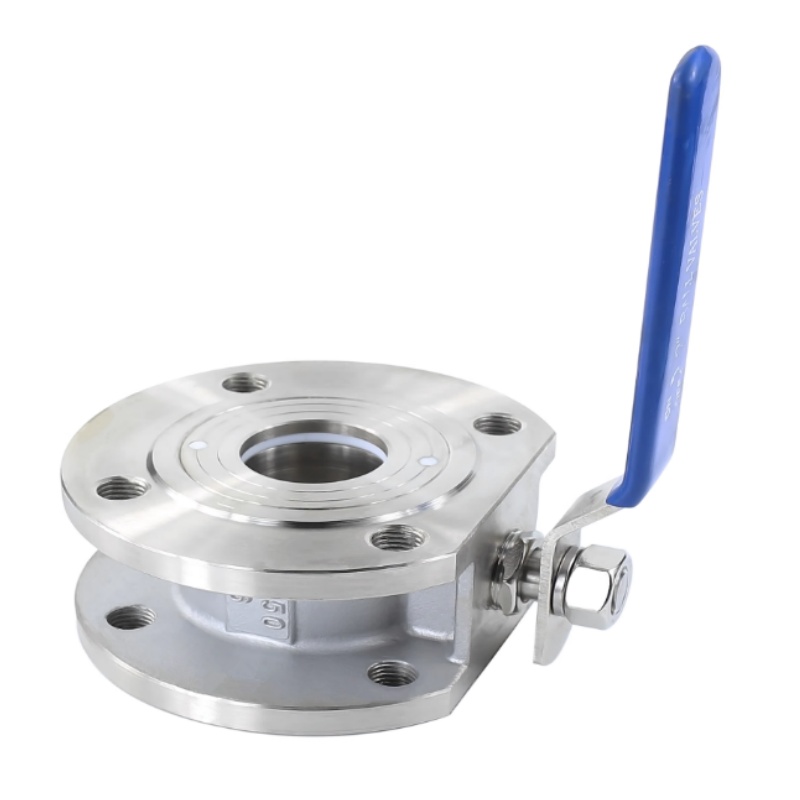

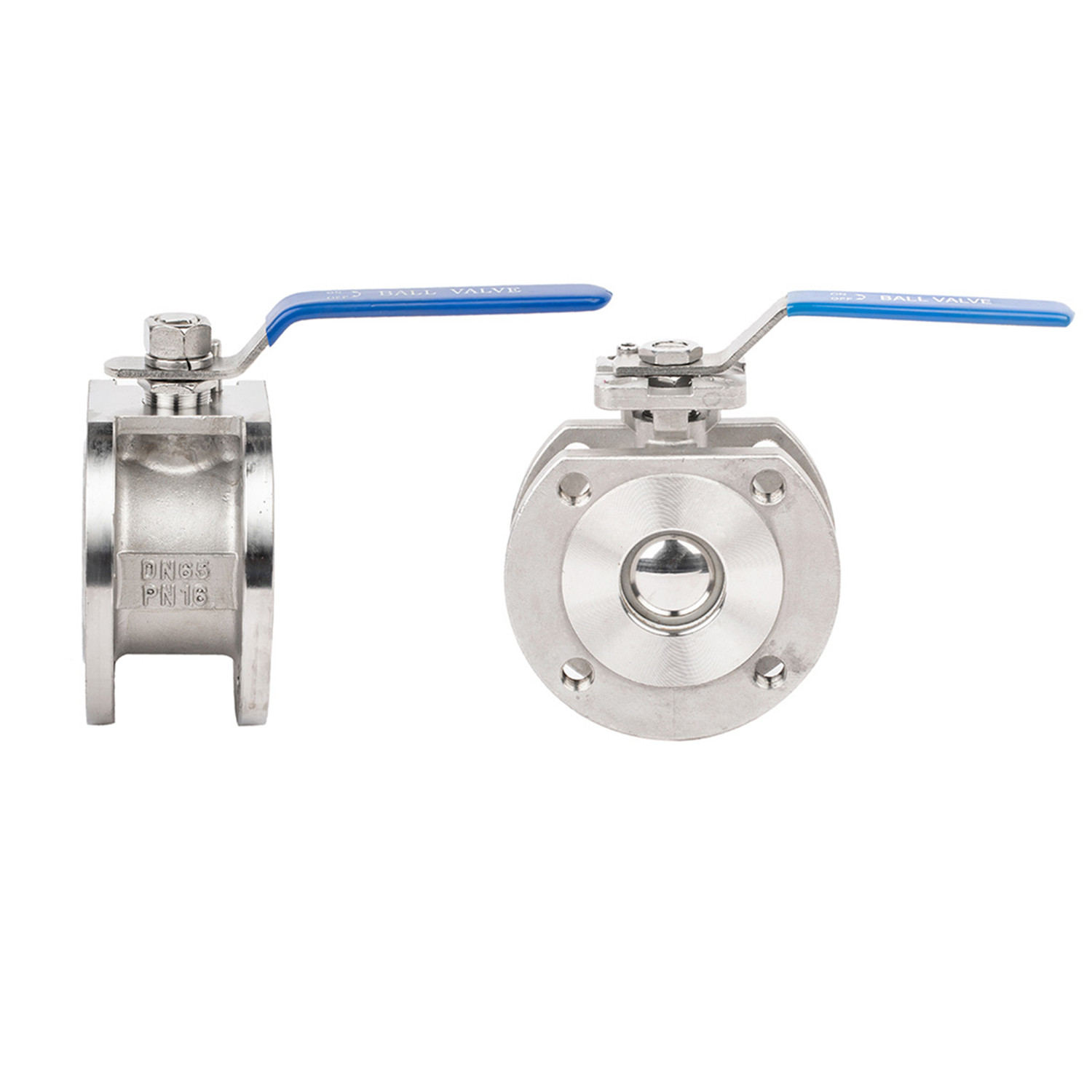

JOEPAI højkvalitets waferflangekugleventiler i rustfrit stål er ultrakompakte, kvart-drejnings afspærringsventiler, der er klemt mellem standardrørflanger. De foretrækkes til trange pladser i industrielle, kemiske og farmaceutiske rørledninger. Disse kraftige kropsventiler i ét stykke tilbyder fremragende korrosionsbestandighed og ubegrænset væskekontrol med fuld port. De er designet til at blive fastspændt direkte mellem to rørledningsflanger ved hjælp af lange bolte, der spænder over hele kroppens længde. Ved at eliminere integrerede endeflanger opnår den en ultrakort face-to-face dimension, hvilket gør den betydeligt lettere og mere overkommelig end standard flange-kugleventiler.
Kompakt krop: Ultratynd konstruktion i ét stykke minimerer rørledningens fodaftryk
Forbindelsesmekanisme: Installeres mellem rørflanger, sikret ved kompression af flankerende bolte
Lav hold-up volumen: Kort afstand mellem bold og yderkant reducerer medium tilbageholdelse og døde zoner
Materialeer: Kulstofstål (WCB / A105), rustfrit stål (CF8/304, CF8M/316)
Trykklassificeringer: ASME klasse 150 / 300, EN PN10 / PN16 / PN40
Sædetyper: Blødt siddende (PTFE / RTFE) for ingen lækage
Boretyper: Fuld port (maksimal floweffektivitet), V-Port / Segmenteret (præcis drosling)

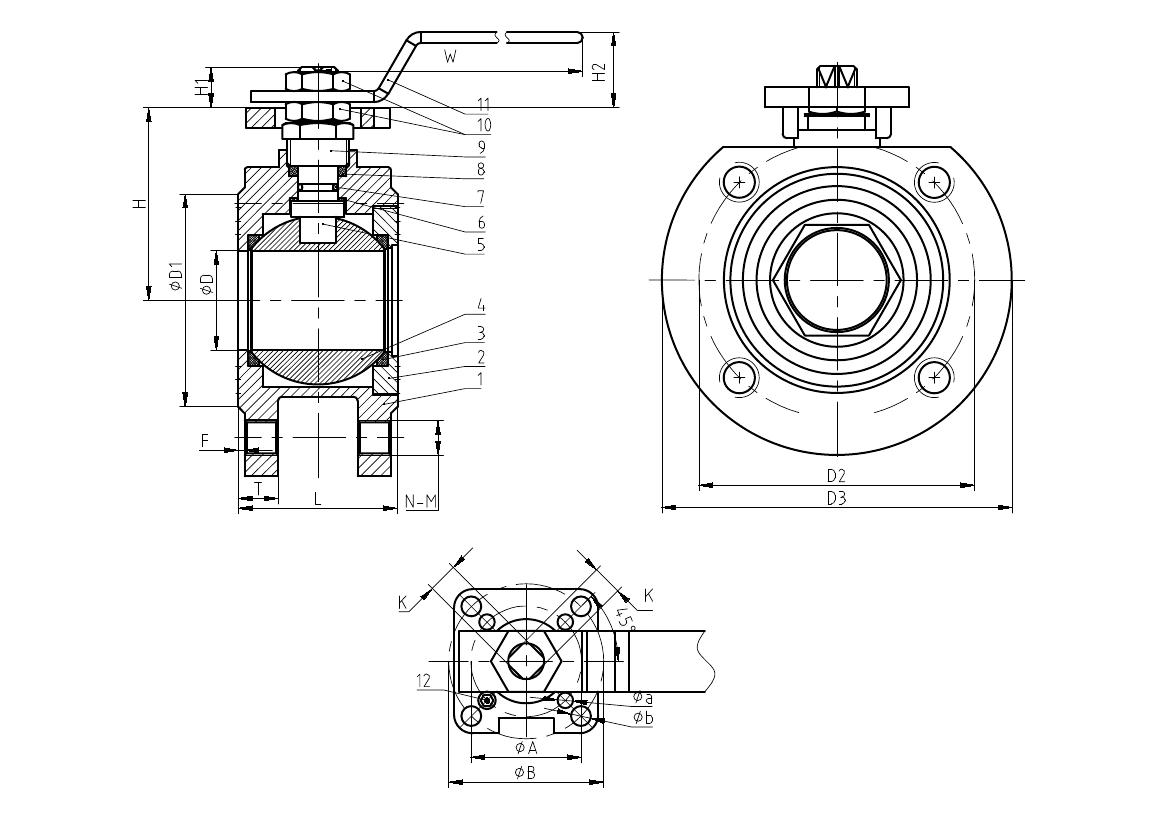

| Ingen. | Delnavn | Materiale |
| 1 | Legeme | WCB/CF8/CF8M |
| 2 | Kasket | WCB/CF8/CF8M |
| 3 | Sæde | PTFE |
| 4 | Bold | SS304/SS316 |
| 5 | Stilk | SS304/SS316 |
| 6 | Pakning | PTFE |
| 7 | O-ring | VITON |
| 8 | Pakning | PTFE |
| 9 | Kirtel | SS/SUS304 |
| 10 | Stængelmøtrik | SS/SUS304 |
| 11 | Håndtag | SS |
| 12 | Stoppind | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
T-F
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
