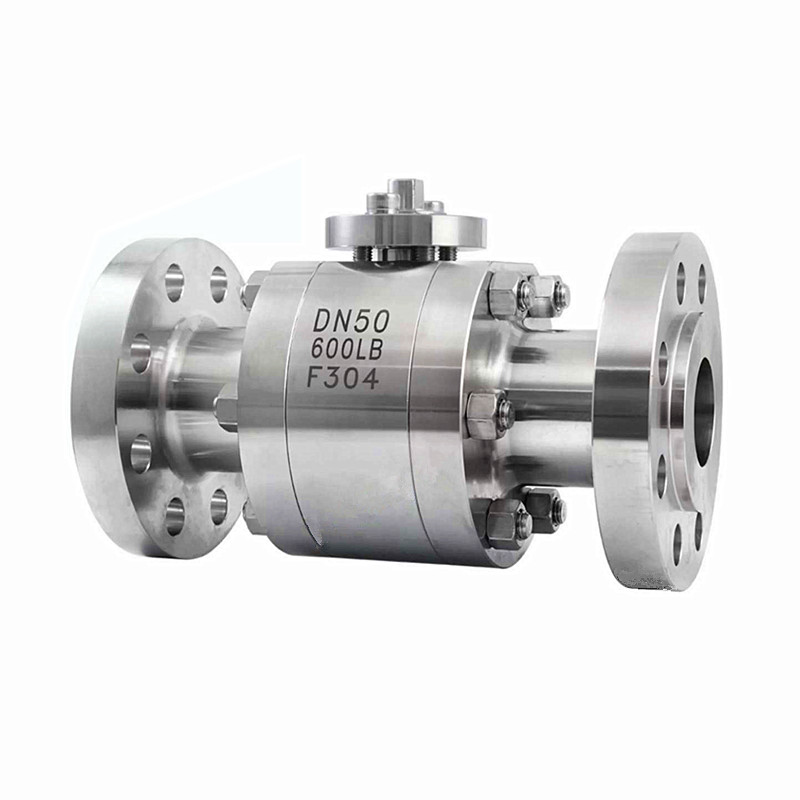

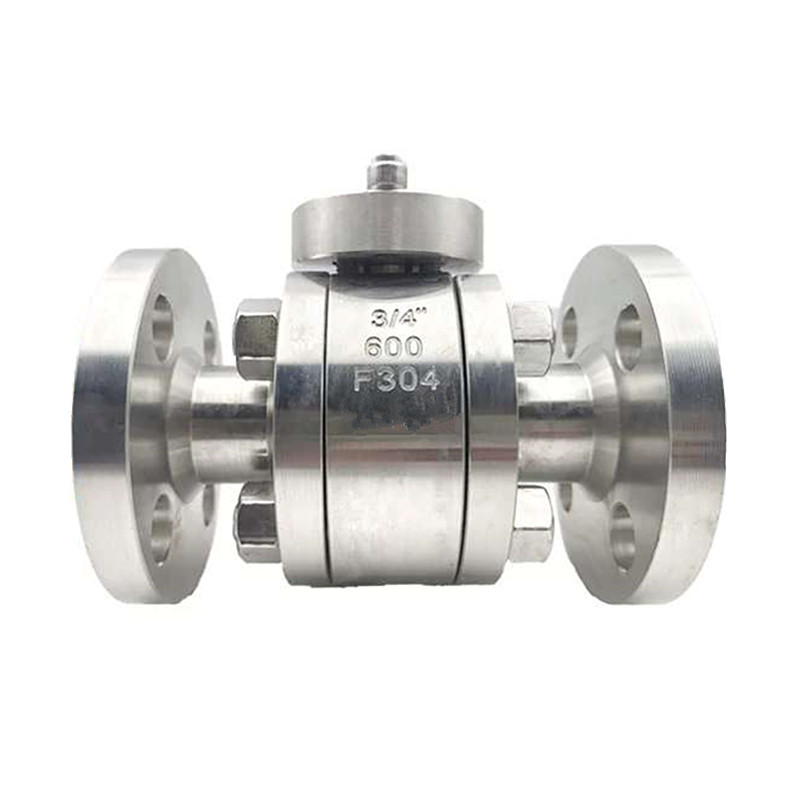

ANSI flanget højtrykssmedet kugleventil 600LB

JOEPAI Valve har været dybt involveret i ANSI Flangeed High Pressure Forged Ball Valve 600LB markedet siden 2003, med fokus på skræddersyede og eksporttjenester til smedede højtryksventiler, med rig OEM-erfaring og international projekt matchende optegnelser. I industrielle applikationer, der involverer barske forhold såsom højt tryk, høj temperatur eller korrosive medier, er smedede kugleventiler ofte et mere pålideligt valg end støbte ventiler. I modsætning til de fleste kugleventiler, der bruger støbeprocesser, forbedrer smedede ventiler deres strukturelle styrke og trykmodstand betydeligt gennem en unik fremstillingsmetode. Vælg en smedet kugleventil til svære forhold, hvor sikkerhed, pålidelighed og maksimal styrke ikke er til forhandling.

Design Advanges

Tredelt kropsdesign: Ventilhuset er opdelt i to dele, hvilket letter vedligeholdelse og udskiftning af komponenter, reducerer nedetid, samtidig med at ventilens samlede styrke og tætningsevne forbedres;

Smedet stålmateriale: Ventilhuset, kuglen og ventilstammen er alle lavet af smedet stål af høj kvalitet (f.eks. A105, F304, F316), som har høj styrke og god korrosionsbestandighed. Det kan modstå erosion af forskellige kemiske medier og forlænge ventilens levetid;

Flydende kugledesign: Kuglen kan flyde frit under mediets tryk og passer tæt til ventilsædet, danner en god tætningseffekt og sikrer ingen lækagerisiko;

Flangeforbindelse: Vedtager en standard flangeforbindelsesmetode, der overholder ASME B16.5-standarden, hvilket sikrer pålideligheden og tætningsydelsen af ​​installationen;

Brandsikkerhedsdesign: I overensstemmelse med API 607-standarden kan ventilen opretholde tætningsevnen selv i tilfælde af brand, hvilket forhindrer medium lækage og sikrer systemsikkerhed;

Antistatisk enhed: Udstyret med en indbygget antistatisk enhed forhindrer den effektivt statisk akkumulering, reducerer risikoen for brand og eksplosion og er særligt velegnet til kontrol af brændbare og eksplosive medier;

Flere driftstilstande: Den kan udstyres med manuelle, pneumatiske, elektriske eller hydrauliske aktuatorer for at opnå automatisk fjernstyring.

Når ventildesignet er færdiggjort, fortsætter vores dygtige teknikere med smedeprocessen. Smedning involverer anvendelse af mekanisk kraft - ofte kombineret med varme - for at forme metal til højstyrke, tætte komponenter. Både ventilhuset og de indre dele er smedet, hvilket resulterer i usædvanligt robuste, kraftige ventiler, der leverer pålidelig ydeevne selv under de mest krævende forhold.

Teknisk specifikation

Nominel diameter: 1/2" til 8" (DN15 til DN200)

Trykklasse: 150LB~600LB

Temperaturområde: -29℃ til +425℃

Tilslutningsmetode: Flangeforbindelse (kompatibel med ASME B16.5-standarden)

Driftstilstand: Manuel, pneumatisk, elektrisk, hydraulisk

Designstandard: API 608, ASME B16.34

Teststandard: API 598, ISO 5208

Brandbeskyttelsesdesign: API 607

Anvendelige medier: Vand, olie, gas, kemiske medier osv.

Materialer til smedede kugleventildele

Hoveddimensioner

Cpige 150LB                                                                                                                                                                                                                                                                                                                                                        Enhed: mm

Cpige 300LB                                                                                                                                                                                                                                                                                                                                                     Enhed: mm

Cpige 600LB                                                                                                                                                                                                                                                                                             Enhed: mm

NPS	DN	d	L			FLANGE						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
