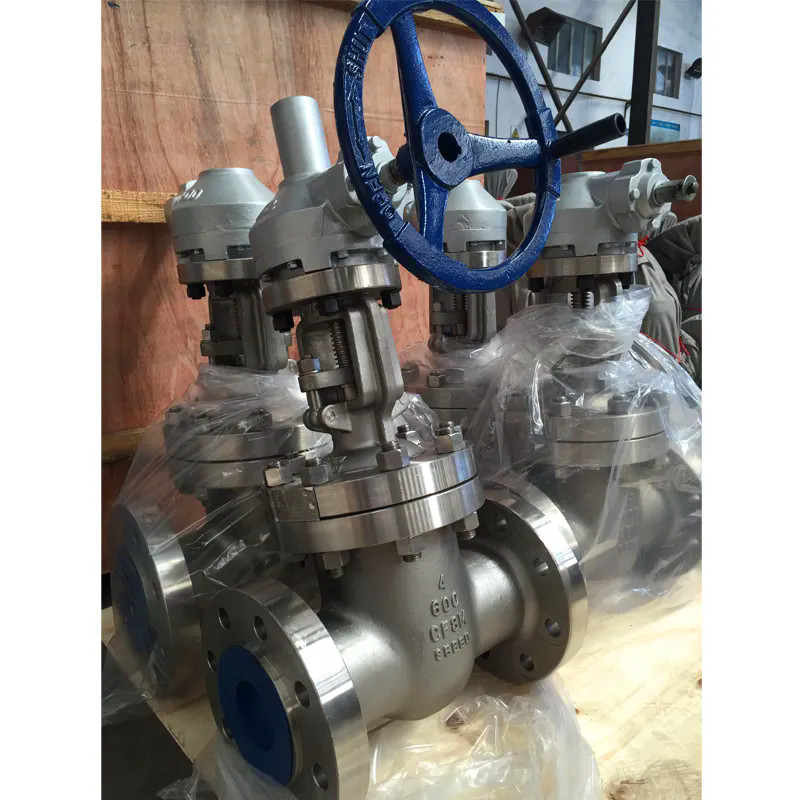

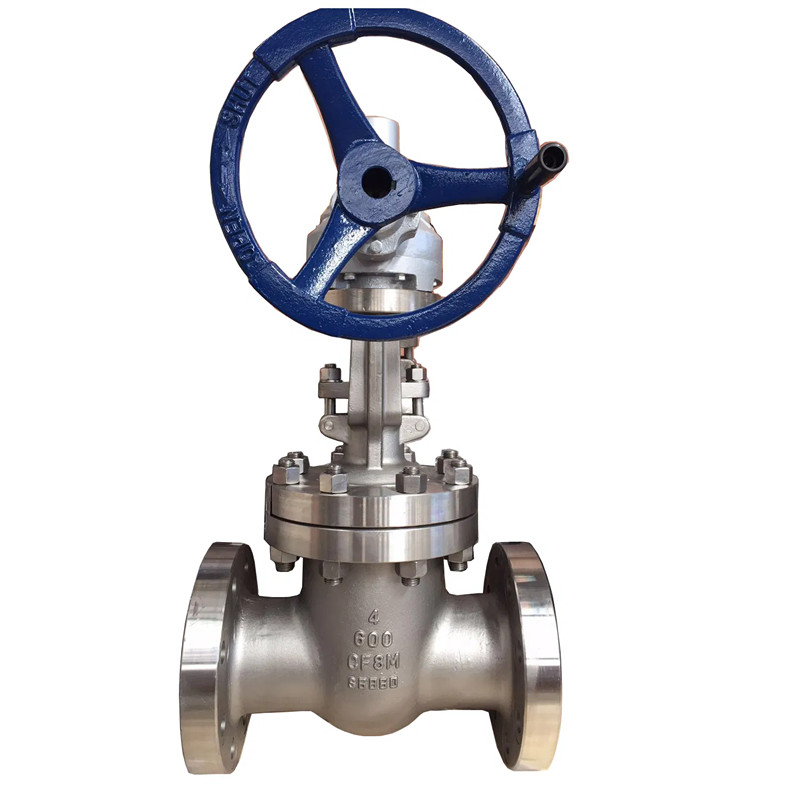

Joepai API 600 ANSI FLANGED Gear Drevet støbt stålportventil lavet i China Factory vedtager støbt ventilkrop, højtryksresistens, høj tætningspræstation og høj holdbarhed, der er vidt brugt i industrier såsom olie, naturgas, kemisk og kraft. Velkommen til at kontakte os for mere information eller teknisk support!
Boltet motorhjelm eller trykforseglings motorhjelm
Fleksibel kile
Fuld port
Udenfor skrue og åg (OS & Y), stigende stilk
Udvidet motorhjelm til kryogene tjenester
Låsning af enhed Valgfrit
Ved pas på anmodning

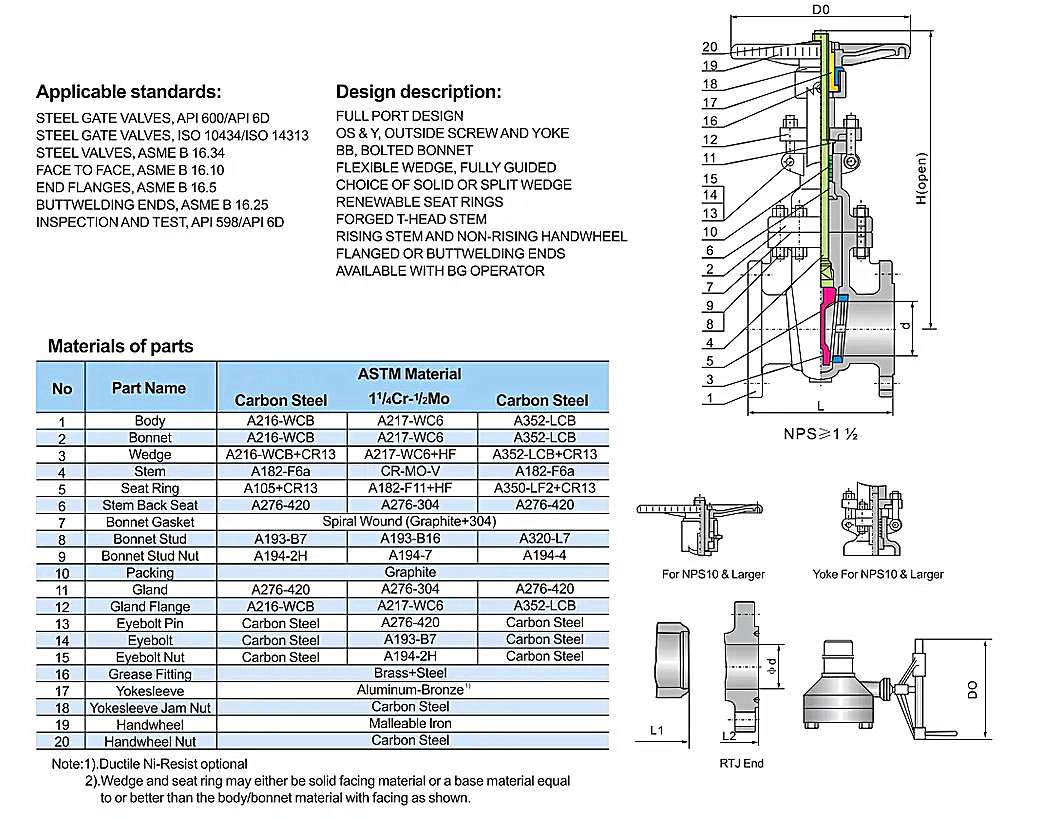

Design og fremstilling: API 600, API 6D, BS1414 osv.
Ansigt til ansigt (ende til ende): ANSI B16.10, API 6D osv.
Flanged -forbindelse: ANSI B16.5, ASME B16.47 osv.
Butt svejset ende: ANSI B16.25 osv.
Test og inspektion: API 598, API 6D osv.
Model: Z40H
Størrelse: 2 "Op til 60" (DN50 op til DN1500)
Presser: ASME 150#, 300#, 600#, 900#, 1500#, 2500#
Kropsmateriale: rustfrit stål, duplex rustfrit stål, super duplex rustfrit stål, kulstofstål, lavtemperatur kulstofstål, nikkellegeringer, nikkelaluminiumsbronze, hastelloy, inconel osv.
Trimmateriale: 13%Cr, SS304, SS316, SS304L, SS316L, F11, F22 osv.
Slutforbindelse: Flanged RF/ RTJ/ FM/ FF, Butt-Welding (BW)
Betjening: håndhjul, gearorm, elektrisk betjent
| Klasse150 | |||||||||||||
| størrelse (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (MM) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| H (mm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Klasse300 | |||||||||||||
| størrelse (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (MM) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| H (mm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Klasse600 | |||||||||||||
| størrelse (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (MM) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| H (mm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| Klasse900 | |||||||||||||
| størrelse (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (MM) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| H (mm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
