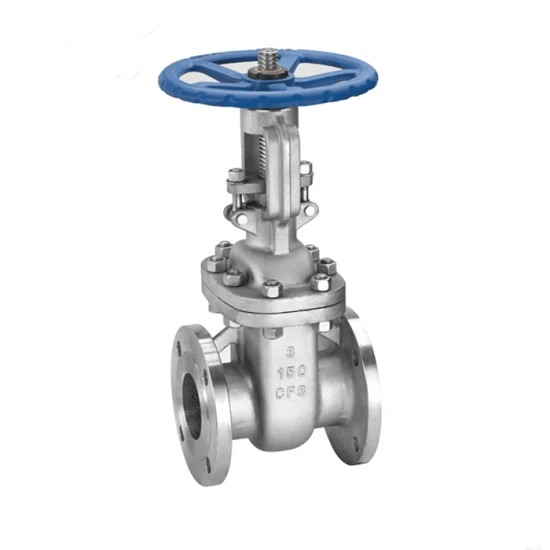

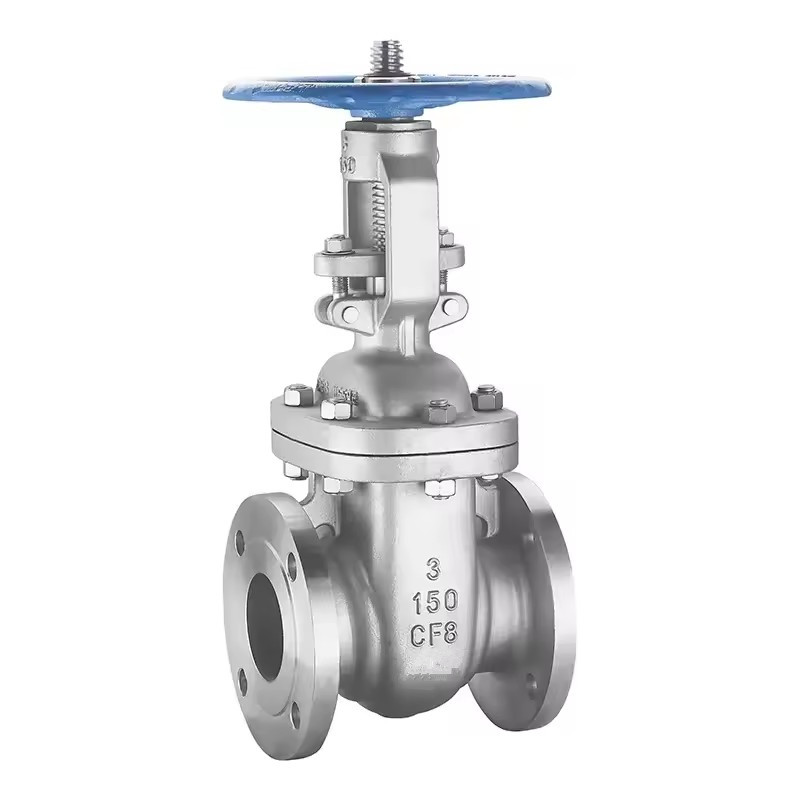

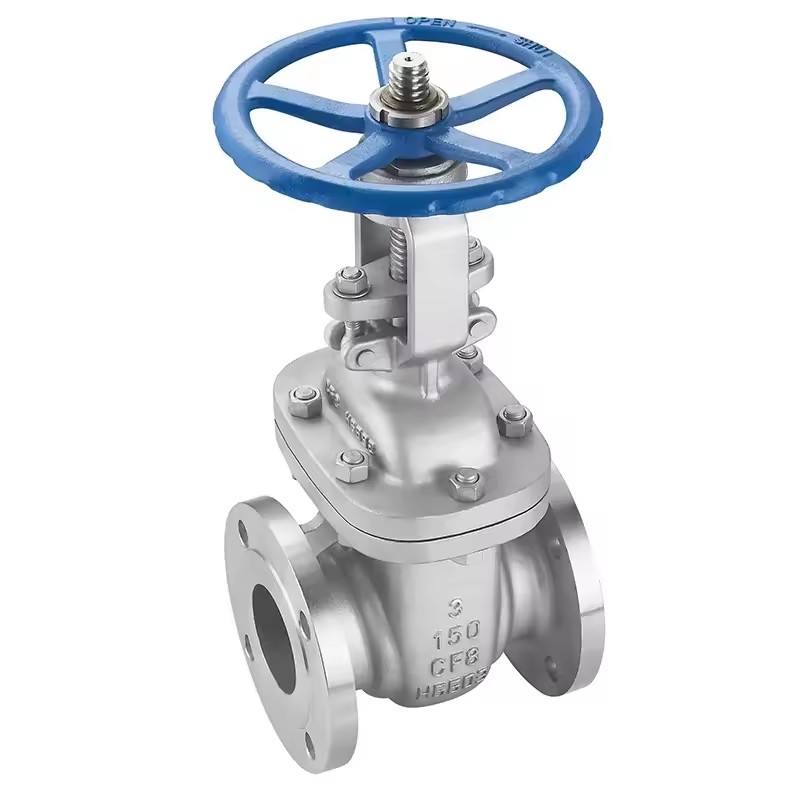

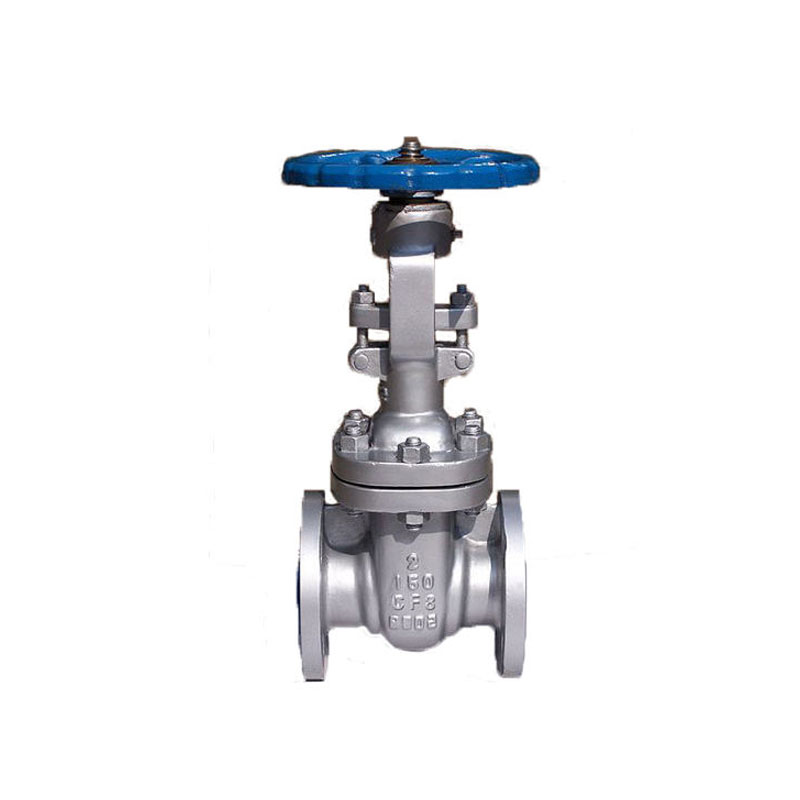

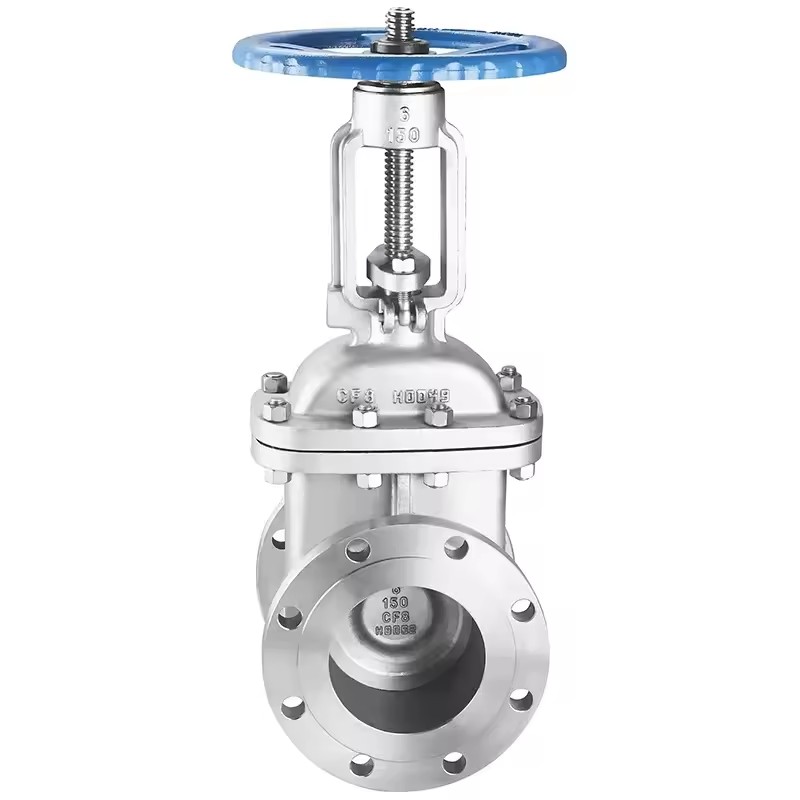

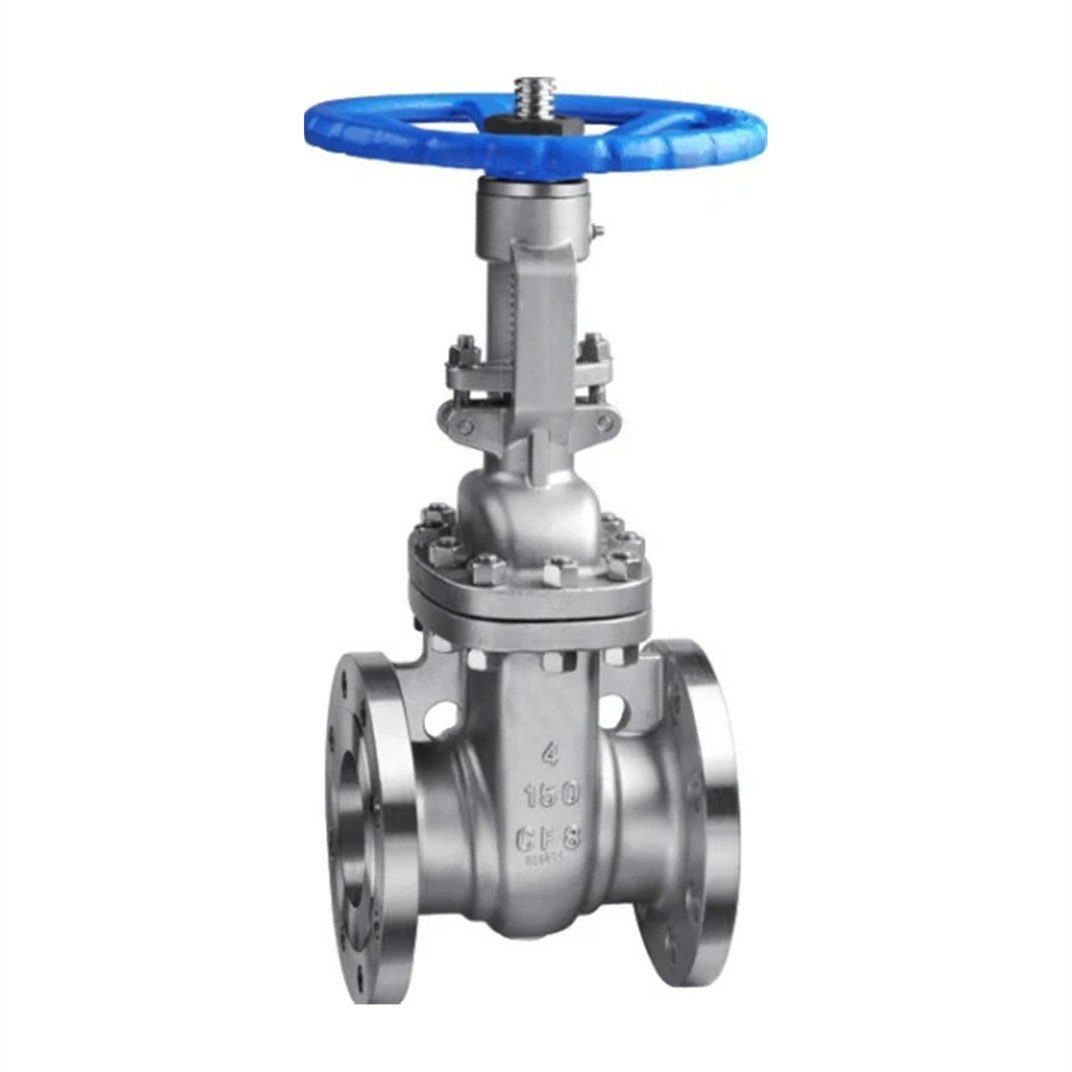

API 6D Flange End Rustfrit stål Fleksibel kileportventil

Joepai API 6D Flange End Rustfrit stål Fleksibel kileportventil er en industriel portventil, der vedtager en enkelt port med en elastisk hakkonstruktion, som kan kompensere for termisk ekspansion og sammentrækning eller forseglingsoverfladeafvigelse, hvilket i høj grad forbedrer sin levetid. Den fleksible Wedge Gate -ventil er designet til fuldstændig åben eller fuldstændig lukket drift og kan ikke bruges til justering. Anvendelige scenarier inkluderer termiske kraftværker, byvandforsyning og dræning, olie og gas, petrokemikalier, papirfremstilling, elektricitet, minedrift osv.

Send forespørgsel

Produkt beskrivelse

Joepai API 6D Flange End Rustfrit stål Fleksibel kileportventil lavet i Kina er en proces med at smelte metal i en væske, der opfylder visse krav og hælder den i en form. Efter afkøling, størkning og rengøringsbehandling opnår den støbegods (dele eller emner) med forudbestemte former, størrelser og egenskaber. Den grundlæggende proces inden for moderne mekanisk fremstillingsindustri. Omkostningerne ved råvarer produceret ved støbning er lave, hvilket bedre kan demonstrere sin økonomi for dele med komplekse former, især dem med komplekse indre hulrum; På samme tid har det en bred tilpasningsevne og god omfattende mekanisk ydeevne.

Tekniske standarder

Design og fremstilling: API 600, API 6D, BS1414 osv.

Ansigt til ansigt (ende til ende): ANSI B16.10, API 6D osv.

Flanged -forbindelse: ANSI B16.5, ASME B16.47 osv.

Butt svejset ende: ANSI B16.25 osv.

Test og inspektion: API 598, API 6D osv.

Trykprøve: GB/T 13927, API 598

Funktioner:

Boltet motorhjelm eller trykforseglings motorhjelm

Fleksibel kile

Fuld port

Udenfor skrue og åg (OS & Y), stigende stilk

Låsning af enhed Valgfrit

Specifikationer

Størrelse	2 "Op til 60" (DN50 op til DN1500)
Tryk	ASME 150#, 300#, 600#, 900#
Kropsmateriale	Carbonstål, lavtemperatur kulstofstål, rustfrit stål, duplex rustfrit stål, super duplex rustfrit stål, nikkellegeringer, nikkel aluminiumsbronze, hastelloy, inkonel osv.
Trimmateriale	13%CR, SS304, SS316, SS304L, SS316L, F11, F22 osv.
Slutforbindelse	Flanged RF/ RTJ/ FM/ FF, Butt-Welding (BW)
Operatør	Håndhjul, gearenheder, elektrisk, pneumatisk aktuator

Flexible Wedge Gate Valve

Hoveddimensioner

	Klasse150
størrelse (in)	2 "	2-1/2 "	3 "	4 "	6 "	8 "	10 "	12 "	14 "	16 "	18 "	20 "	24 "
L, RF (MM)	178	191	203	229	267	292	330	356	381	406	432	457	508
L1-BW (MM)	216	241	283	305	403	419	457	502	572	610	660	711	813
L2-RTJ (mm)	191	203	216	241	279	305	343	368	394	419	445	470	521
H (mm)	400	490	510	585	795	1015	1230	1465	1755	2030	2210	2510	2880
K (mm)	200	200	250	300	350	350	400	450	500	500	600	750	750

	Klasse300
størrelse (in)	2 "	2-1/2 "	3 "	4 "	6 "	8 "	10 "	12 "	14 "	16 "	18 "	20 "	24 "
L, RF (MM)	216	241	283	305	403	419	457	502	762	838	914	991	1143
L1-BW (MM)	216	241	283	305	403	419	457	502	762	838	914	991	1143
L2-RTJ (mm)	232	257	298	321	419	435	473	518	778	854	930	1010	1165
H (mm)	470	525	533	610	845	1050	1295	1600	1830	2035	2195	2470	2900
K (mm)	200	200	250	300	350	350	400	450	500	500	600	750	750

	Klasse600
størrelse (in)	2 "	2-1/2 "	3 "	4 "	6 "	8 "	10 "	12 "	14 "	16 "	18 "	20 "	24 "
L, RF (MM)	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
L1-BW (MM)	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
L2-RTJ (mm)	295	333	359	435	562	664	791	841	892	994	1095	1200	1407
H (mm)	495	550	615	735	1005	1245	1480	1730	1915	2050	2260	2620	2900
K (mm)	200	250	300	350	450	500	600	750	850	850	960	960	1000

	Klasse900
størrelse (in)	2 "	2-1/2 "	3 "	4 "	6 "	8 "	10 "	12 "	14 "	16 "	18 "	20 "	24 "
L, RF (MM)	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
L1-BW (MM)	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
L2-RTJ (mm)	371	422	384	460	613	740	841	968	1038	1140	1232	1334	1568
H (mm)	590	700	740	870	1120	1390	1592	1765	2025	2175	2510	2750	3240
K (mm)	250	300	350	450	500	600	750	850	850	960	960	1000	1000
