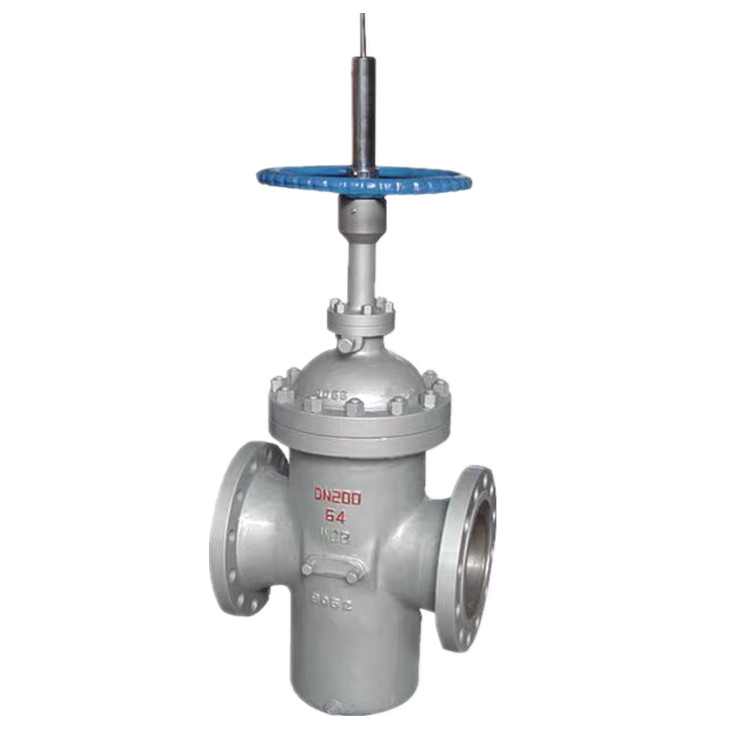

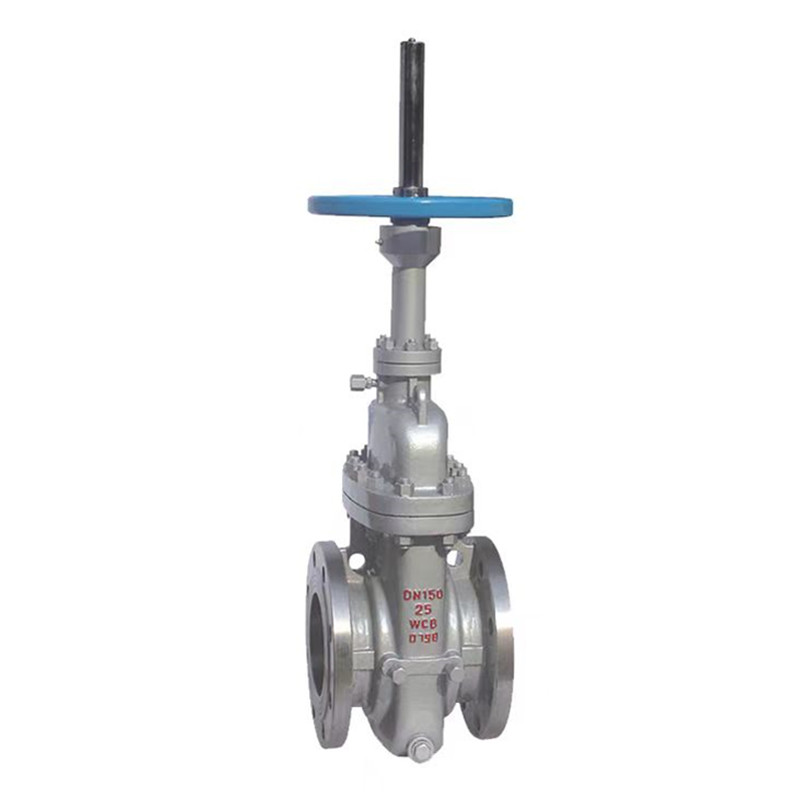

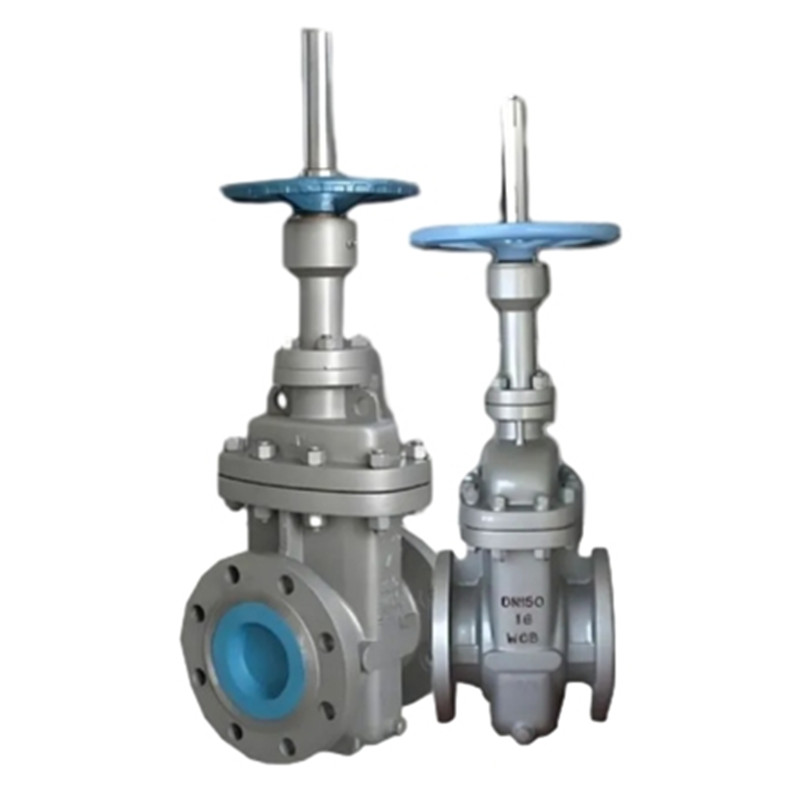

Carbon Steel Parallel Double Disc Flat Gate Valve

Joepai høj kvalitet carbon stål parallel dobbelt skive flad portventil vedtager en unik metal kontaktstruktur, som er pålidelig i aktion og har ekstremt høj skærepræstation. Det bruges i vid udstrækning i nødsituationer og udluftningsventiler under højt tryk til ekstremt lave temperaturforhold. Derudover har selve metalkontaktstrukturen en brandsikker funktion.

Produktspecifikation

1. Design -fremstilling ifølge API 6D

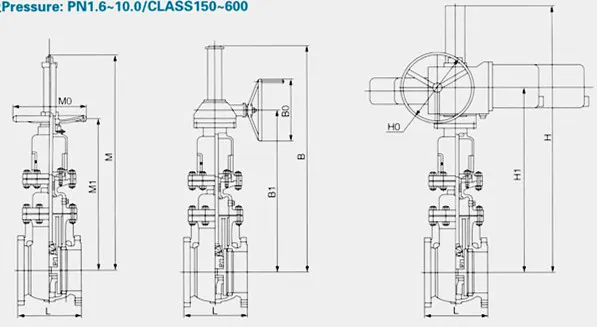

2.Face til ansigt i henhold til ASME B16.10

3.end Flangedimension i henhold til ASME B16.5

4. Valveinspektion og test i henhold til API 598

Foringsmateriale: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Diskmateriale: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Stammateriale: 2Cr13, 304, 316, 304L, 316L

Bonnetmateriale: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Sædermateriale: A105, 304, 316, 304L, 316L

Forbindelsestype: Flange/svejsning

Nominel diameter: DN100-800 NPS2 "-32"

Nominelt tryk: 1.0-16.0MPa 150 lb-900lb

Gældende arbejdsvilkår

1. Hydrogeneringsenhed

2. damptilstand med høj temperatur

3.. Arbejdstilstand for varm olie

4. opbevaringsområde for olietank

Produktfunktioner

1. Anti hævelsesforanstaltninger under høje temperaturforhold

2 topmonteret design, der er i stand til online vedligeholdelse

3 tovejs tvungen pre -stramning af sæler til mere pålidelig tætning

4 kan opnå nul lækage

5. Lav åbningskraft

Strukturelle egenskaber

Kilgraden af ​​kileblokken for den parallelle dobbeltportventil er meget større end den selvlåsende vinkel, hvilket gør det nemt at åbne og kræve mindre strøm.

Når carbonstål parallel dobbeltskive flad portventil åbnes fuldstændigt, dannes en metalforsegling mellem enden af ​​ventilstammen og den hårde legeringssvejsning tætningsoverflade på ventildækslet. På dette tidspunkt er der ikke noget medium tryk ved pakningen, og pakningen kan udskiftes online.

Vedtagelse af et understøttende åbent strukturdesign kan give en større tvungen forseglingsforlæsningskraft, hvilket gør tætningen mere pålidelig.

Ventildækslet kan fremstilles til forskellige strukturer i henhold til faktiske arbejdsvilkår, såsom anvendelse af korrugeret rørforseglet ventilafdækning til giftige medier, ved hjælp af varmeafledningsventildækslet til høj temperatur og anvendelse af selvforseglingsventildæksel til højt tryk, hvilket sikrer, at ventilens sikre og pålidelige anvendelse af ventilen.

Pakning med lav lækage vælges som fyldmateriale, og en diskfjederbelastningsdesign bruges på pakningsstedet for mere pålidelig langvarig tætning.

Ved at bruge avanceret overfladekstruderingsteknologi til at øge ventilstammenes overfladehårdhed og reducere ruheden, kan slid af pakningen under ventilåbningen og lukningsprocessen reduceres, samtidig med at ventilstamstammen forhindrer ventilstammen.

Den midterste flange er forseglet med en metalindpakket pakning, der har god tætningspræstation og brandforebyggelsesfunktion.

Forseglingsstrukturen sammensat af to parallelle gateplader og kilespændingsanordninger erstatter den traditionelle Wedge -portventilstruktur, hvilket gør åbnings- og lukningsprocessen for ventilen lettere.

Ventilinterne er helt designet af metal og kan modstå medier med høj temperatur. Den kileformede blok vedtager et stort kilevinkeldesign, som gør det muligt for let at trækkes ud, selv under høje temperaturforhold uden hævelse eller død fænomen.
