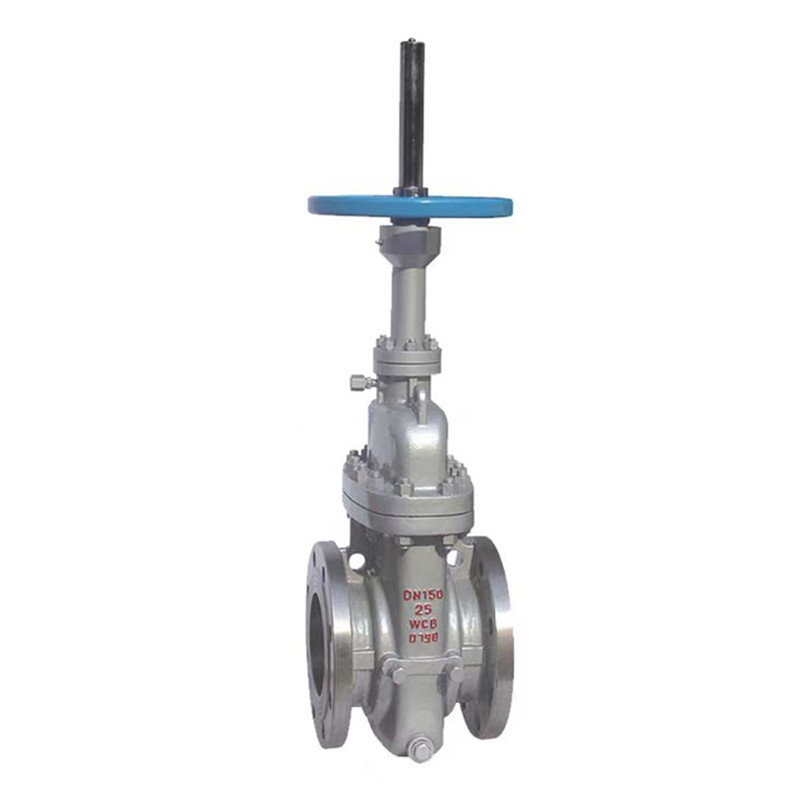

CS Single Disc Parallel Slab Gate Valve Klasse 150 lb

CS Single Disc Parallel Slab Gate Valve Klasse 150 lb, som et af de vigtigste produkter, der fremmes af Wenzhou Joepai Valve Co., Ltd., er en portventil ved hjælp af en enkelt fladport med parallelle ansigter, der forsegler ved direkte mekanisk kraft mod parallelle sæder, der giver fordele ved høj-temperaturanvendelser ved at reducere jammerende risiko, men kræver høj fremstilling af præfabrikant og kræver større lukning. Meget brugt inden for felter som olie, naturgas og kemiteknik. Vi er forpligtet til at levere høj kvalitet, tilpassede ventilløsninger for at sikre det glatte fremskridt i dit projekt.

Produktdetaljer:

Foringsmateriale: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Diskmateriale: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Stammateriale: 2Cr13, 304, 316, 304L, 316L

Bonnetmateriale: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Sædermateriale: A105, 304, 316, 304L, 316L

Forbindelsestype: Flange/svejsning

Nominel diameter: DN100-800 NPS2 "-32"

Nominelt tryk: 1.0-16.0MPa 150 lb-900lb

Ventilstandard:

1. Design -fremstilling ifølge API 6D

2.Face til ansigt i henhold til ASME B16.10

3.end Flangedimension i henhold til ASME B16.5

4. Valveinspektion og test i henhold til API 598

Produktfunktion:

Termisk ekspansionstilpasningsevne: I tjenester med høj temperatur (f.eks. Damp, varm olie) forhindrer den parallelle struktur fastklemning forårsaget af termisk ekspansion, hvilket sikrer pålidelig drift.

Ren mekanisk tætning: Er udelukkende afhængig af kraftig STEM -aktivering til indledende tætning; Ingen trykassisteret tætning.

Svagt forsegling med lavt tryk: Tilbøjelig til lækage under vakuum/lavtryksopstart inden systemtrykket bygger.

Krav med højt præcision: Kræver bearbejdning af gate/sæder; Mindre skader eller deformation kompromitterer forseglingen.

Højt lukningsmoment: Kræver større driftskraft til at komprimere tætninger (især ved lavt tryk) på grund af fraværet af kilning.

Lav strømningsmodstand: Fuldboret design minimerer trykfaldet, når det er helt åbent.

Metal hård forsegling: Modstår høje temperaturer, men modtagelige for at bære; Udskiftning/deludskiftning kan være nødvendig.

Solid partikeltolerance: Parallel design modstår tilstopning af urenheder (overlegen kileventiler).

Hoveddimensioner og vægt (PN1.6, 2.5 Class150)

Bemærkninger:

• Størrelse 813 er kun den strukturelle længde for klasse 150.

• *Ingen sådanne specifikationer for pipeline -ventilen i klasse 150.

• ** Tian Ertong Electric Device, med modeller til brugernes anmodninger.

• *** Den anførte vægt er den med bare stilk 150 lb, intet afledningshul og ikke inklusive drivenhed.
