Brandsprinklersystem Rillet Signal Butterfly Ventil

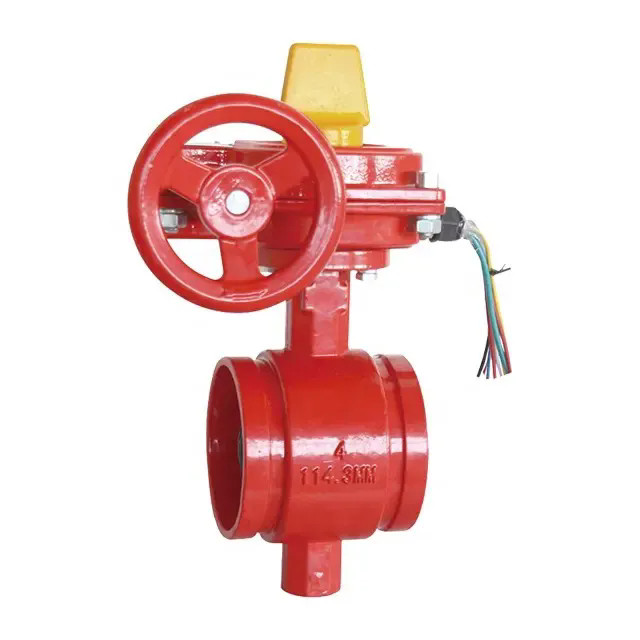

De rillede fittings til brandslukningssystem inkluderer en rillet sommerfugleventil med en gearaktuator og anti-sabotagekontakt, JOEPAI's Fire Sprinkler System Rillede Signal Butterfly Valve repræsenterer et betydeligt fremskridt inden for brandbeskyttelsesteknologi, der kombinerer effektivt rillet forbindelsesdesign og en signalgearkasse. Ventilen er helt åben eller lukket, når skiven drejes en kvart omgang. Den rillede signalspjældventil er en rillet klemmetilslutningsventil designet fuldstændig baseret på symmetriprincippet. Den er symmetrisk i den aksiale midterlinie, radialt midterlinie, to-vejs fuldtryksforsegling, med en signalanordning, som kan give ventilen handling. Det bruges hovedsageligt i forskellige rørledninger til vandforsyning og dræning, bygningsbrandbeskyttelse og andre systemer, især i armaturer til brandbeskyttelsessystemer, for at afbryde og justere strømmen af ​​mediet.

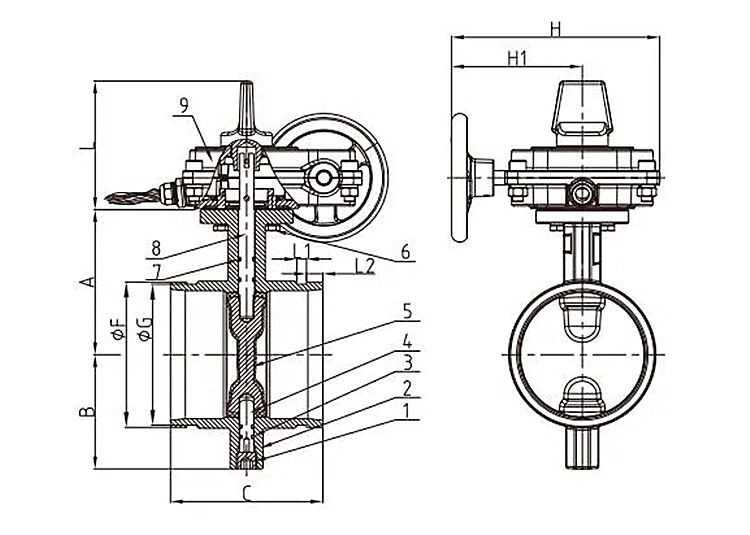

Hoveddel og materialer

Tekniske funktioner

I overensstemmelse med: ANSI / AWWA C606 Standard Clear Waterway design

Tilslutninger: Rillede ender, lette at installere og udskifte

Stort effektivt cirkulationsområde og lavere væskemodstand

Hurtig åbning og lukning, god justeringsevne

Lille åbnings- og lukkemoment, hvilket er arbejdsbesparende.

Størrelser: 2", 2½", 3", 4", 5",  6", 8", 10", 12"

Maksimalt arbejdstryk: 21 BAR / 300 PSI (Maksimalt testtryk: 600 PSI) er i overensstemmelse med UL1091 & ULC/ORD-C1091 & FM klasse 1112 Maksimal arbejdstemperatur: -20°C til 80°C

Designstandard: API 609

Anvendelse: Indendørs og udendørs brug

Epoxybelagt indvendig og udvendig med elektrostatisk spray  overensstemmelse med AWWA C550

Sædeskive elastisk EPDM-belagt

Fabriksinstalleret Supervisory Sabotage Switch-samling

Topflangestandard ISO5211 / 1

Design og materialer kan ændres uden varsel

Tekniske specifikationer og designfunktioner

Brandsprinklersystemets rillede signalsommerfugleventil bruger rillede endeforbindelser, der er kompatible med standardkoblingssystemer, hvilket reducerer installationstiden betydeligt sammenlignet med traditionelle flange- eller gevindforbindelser. Signalsommerfugleventilerne fås i størrelser fra DN50 til DN300 (2" til 12"), og opretholder trykklassificeringer på PN16, hvilket er egnet til de fleste brandsprinklersystemer. De rillede sommerfugleventiler fungerer effektivt inden for temperaturparametre på -10°C til 120°C, og imødekommer forskellige miljøforhold, der opstår i brandbeskyttelsesapplikationer. En brandsommerfuglventil består primært af en skive, spindel, tætningsring og hus. En teleskopisk pakning er placeret mellem spindel og skive for effektivt at afbøde slid under ventilåbning og lukning.

Applikationsscenarier og installationsvejledning

Brandsprinklersystemets rillede signalsommerfugleventil tjener væsentlige funktioner på tværs af forskellige brandsprinklersystemkonfigurationer, hvor pålidelig flowkontrol og positionsverifikation er afgørende. Før du bruger en brandsommerfugleventil, skal du fjerne alt affald for at sikre korrekt åbning og flowkontrol. Operatører bør være opmærksomme på ventilens åbnings- og lukkeretning, typisk markeret med "åben" og "lukket". Åben angiver rotation med uret, mens lukke angiver rotation mod uret. Når du lukker en sommerfugleventil, skal du være særlig opmærksom på ikke at vride ventilen for hårdt for at undgå at knække stammen og forårsage unødig skade. Når du bruger en brandsommerfuglventil, skal du være opmærksom på en række forholdsregler. Før brug skal du først kontrollere, at brandvandskilden og rørledningerne er ordentligt frie. For det andet skal du, når du slukker en brand, være særlig opmærksom på åbning og lukning af ventilen for at undgå overdreven vandtilstrømning og utilstrækkelig vandudstrømning, hvilket kan påvirke brandslukningseffekten. Endelig skal brandsommerfugleventiler efterses regelmæssigt for at sikre korrekt drift.

Korrekt installation kræver omhyggelig planlægning og udførelse for at sikre optimal ydeevne og pålidelig signaltransmission. Brandbeskyttelsesingeniører anbefaler at installere de rillede signalsommerfugleventiler med tilstrækkelig frigang til drift og vedligeholdelsesadgang til både ventilmekanismen og elektriske forbindelser. Brandsprinklerventilerne skal understøttes uafhængigt nær de rillede forbindelser for at forhindre spændingsoverførsel til ventilhuset. Installationsteams skal verificere korrekt justering med tilslutningsrør og sikre, at elektriske forbindelser er korrekt forseglet og beskyttet mod miljøfaktorer. Signalsommerfugleventilerne kræver korrekt ledningsføring til brandalarmcentraler i henhold til producentens specifikationer og lokale elektriske koder. Regelmæssige vedligeholdelsesprotokoller for disse rillede sommerfugleventiler omfatter kvartalsvise visuelle inspektioner, årlige driftstest og verifikation af signaltransmissions nøjagtighed for at sikre kontinuerlig systempålidelighed.

Vedligeholdelse og pleje

For at sikre normal drift af brandsommerfugleventilen er det vigtigt at udføre regelmæssige inspektioner og vedligeholdelse. Ved inspektion skal der lægges særlig vægt på tilstanden af ​​ventilsædet og tætningsringen. Hvis der konstateres skader eller slid på ventilsædet eller tætningsringen, skal de omgående udskiftes. For at forhindre rust og korrosion, påfør antirustolie eller petroleum, hvis brandsommerfugleventilen forbliver ubrugt i en længere periode. Efter langtidsopbevaring skal ventilen betjenes med jævne mellemrum for at forhindre fastklemning eller vanskeligheder med at åbne.
