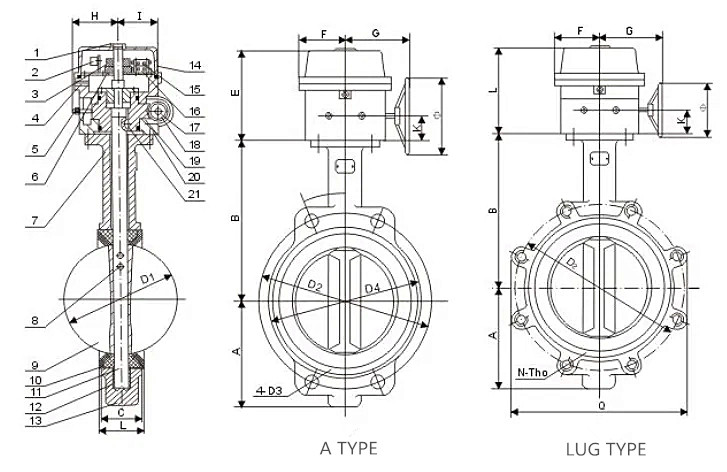

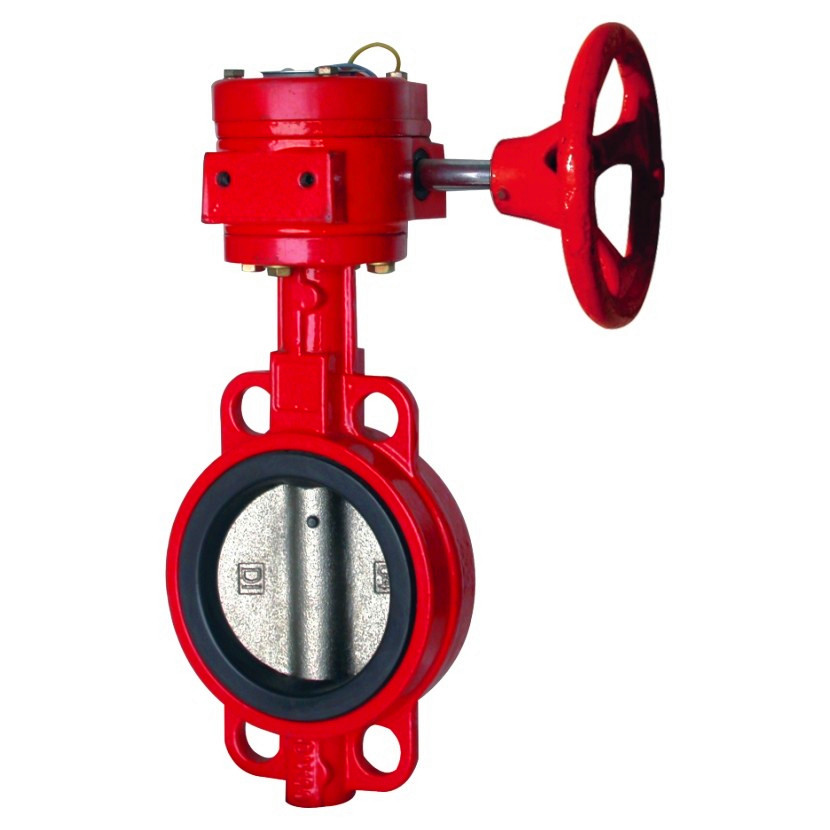

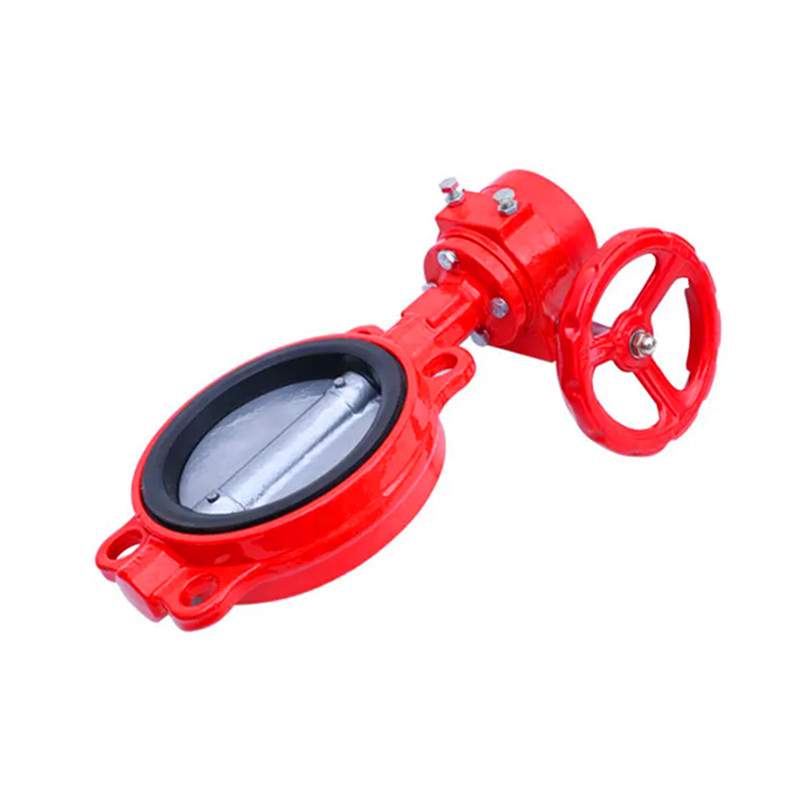

Duktilt jern brandslukning signal sommerfugleventil

JOEPAI Duktile Iron Brandslukning Signal Butterfly Valve repræsenterer integrationen af ​​traditionel flowkontrolteknologi med moderne overvågningsmuligheder for omfattende brandsikringssystemer. Disse brandslukningssignalsommerfugleventiler har en robust duktilt jernkonstruktion med overlegen korrosionsbestandighed, hvilket gør signalsommerfugleventilerne velegnede til krævende applikationer under forskellige miljøforhold. De duktile jernventiler inkorporerer en avanceret elektrisk signalanordning, der giver ventilpositionsstatus i realtid til centrale brandkontrolpaneler, hvilket sikrer øjeblikkelig systemovervågning og verifikation. Designet med en kompakt profil og letvægtskonstruktion, letter de brandbekæmpende sommerfugleventiler ligetil installation, mens de bibeholder enestående holdbarhed og lang levetid. Det innovative design af disse signalsommerfugleventiler kombinerer pålidelig ydeevne med intelligente overvågningsmuligheder, hvilket skaber en optimal løsning til moderne brandbeskyttelseskrav.

Funktioner

1. Lille størrelse og let vægt gør det nemt at installere og vedligeholde. Det kan også installeres, hvor det er nødvendigt;

2.Simpel og kompakt konstruktion, hurtig 90 grader on-off drift;

3. Minimeret driftsmoment, energibesparelse;

4. Fremragende reguleringsydelse og lang levetid;

5.Kan bruges til forskellige medier;

6. Kan bruges som en konditionerings- og afspærringsanordning på en række ætsende, ikke-ætsende gas-, flydende, halvflydende og faste pulverledninger og -beholdere;

7. Det er velegnet til systemer som olie, kemisk industri, fødevarer, medicin, papirfremstilling, vandforsyning og så videre;

8. Flowkurve, der har tendens til lige linje, fremragende reguleringsydelse.

Vigtigste tekniske data

Størrelse: DN50-DN300 (2"-12")

Nominelt tryk: PN1,0-1,6MPa

Arbejdstemperatur: 15-150°C

Medium: Ferskvand, spildevand, havvand, luft, damp, mad, frikadeller osv.

Mikroswitchkapacitet: AC, 220V, 1A; DC, 30V, 0,5A

Tilgængeligt materiale: duktilt jern, støbejern, rustfrit stål, kulstofstål, aluminum bronze

Tryk og temperatur

arbejdstryk	PN10, PN16
prøvetryk	skal: 1,5 gange nominelt tryk sæde: 1,1 gange nominelt tryk
arbejdstemperatur	-10 °C til 80 °C (NBR) -10 °C til 120 °C (EPDM)
passende medier	vand, olie og gas

Hovedmaterialeliste

dele	materiale
legeme	støbejern, duktilt jern,
sæde	EPDM, NBR, VITON, PTFE
disk	nikkel duktilt jern, AI bronze, rustfrit stål
stilk	kulstofstål, rustfrit stål
bøsning	PTFE
"O" ring	PTFE
stift	rustfrit stål
nøgle	rustfrit stål

 Executive Standard:

Design Standard	EN 593 , MSS SP67 API 609 BS5155
Inspektion og test	API 598 ISO 5208 EN 12266
Slut Standard	ANSI B16.1 CL. 125LB & B16.5 CL. 150 LB AS 2129 Tabel D & E   BS 10 Tabel D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 og PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 og PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150 LB  AWWAC207 SABS 1123 Table 1000/3 & Table 1600/3
Ansigt til Ansigt	ISO 5752 , EN 558 , MSS SP67 og API 609  DIN3202
Topflange	ISO 5211
