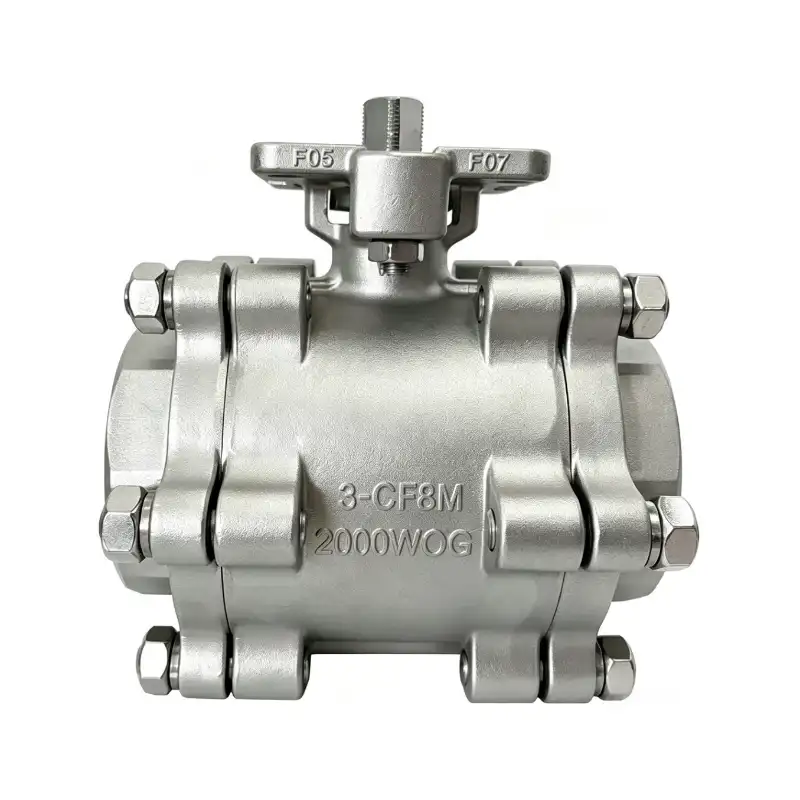

Full Wrap Lug 2000WOG 3-delt kugleventil

Joepai har officielt introduceret sin nyudviklede 12 Bolt Full Wrap Lug 2000WOG 3-delt kugleventil. Med et forstærket ventilhus, 360° fuld omviklingsboltestruktur og en opgraderet topmonteringsplatform med et anti-blowout spindeldesign, er denne ventil konstrueret til at minimere deformations- og lækagerisici under svingende højtryksforhold, hvilket giver en pålidelig afspærringsløsning for rørledninger, der er udsat for hårdt tryk.

Fuldt forstærket struktur | Forskelle fra standard 2000WOG 3-delt kugleventiler

Fortykket ventilhus modstår radial deformation under højt tryk

Ventilhusets vægtykkelse øges med over 40%. Den forstørrede centrale krop skaber et fuldt trykbærende hulrum for at modvirke ekspansion forårsaget af tryksatte medier. Begge endegevindsektioner har tykkere ydervægge, og vægtykkelsen ved gevindroden er fordoblet, hvilket eliminerer risikoen for gevindudvidelse og revner under højt tryk. Udvidede og forhøjede støberibber fjerner stresskoncentrationspunkter, hvilket i høj grad forbedrer eksplosionsmodstanden mod unormal trykstigning.

12-bolts fastspændingskonstruktion med fuld omvikling stopper spaltelækage under højt tryk

Almindelige 3-delte kugleventiler bruger kun 4 tynde bolte i top og bund. Smalle og tynde forbindelsessko er tilbøjelige til at adskille segmenter under adskillelseskraft genereret af højt tryk, hvilket resulterer i medium lækage via pakninger. Denne kraftige model bruger 12 forstærkede sekskantbolte til fuld fastspænding rundt om alle sider, og fordeler adskillelsesspændingen jævnt. Udvidede, fortykkede fulde omslagsflig med bueforstærkende ribber øger den strukturelle styrke og forhindrer bolthulsbrud. Selv under øjeblikkeligt anslagstryk forbliver de tre ventilsegmenter tæt låst for at undgå pakningslækage.

Opgraderet integreret topflangeplatform med anti-udblæsningsstamme

Tung integreret støbt topmonteringsplatform understøtter universel aktuatorinstallation. Tykke forstærkede ribber forbinder platformen og ventilhuset for overlegen stivhed. Den forstørrede ventilspindel kommer med indbygget anti-blowout låsestruktur. Når der opstår øjeblikkelig trykstigning i rørledninger, forhindrer det stammen i at blive udstødt af medium for at undgå farlig lækage. Det savtakkede firkantede spindelhoved sikrer tæt transmissionsindgreb og eliminerer glidning under automatiseret drift, kompatibel med pneumatiske og elektriske aktuatorer.

Målapplikationsscenarier | Hvornår skal du vælge denne kraftige kugleventil

✅ Højtryksgasrørledninger med hyppig start og stop Højtryksnitrogen-, brint-, trykluft- og oxygenrørledninger; afspærringsventiler ved udtag af luftkompressorer, boostere og gaslagertanke. Hyppig åbning og lukning af ventiler genererer alvorlige lufthammerslag. Standard 4-bolt ventiler er sårbare over for segmentadskillelse. Den afbalancerede 12-bolt struktur udligner øjeblikkelig adskillelsesspænding. Typiske anvendelser: udstyr til generering af nitrogen og ilt, højtryksgaskredsløb til laserskæring, grenrørledninger til gastankstationer.

✅ Pulserende trykforgreningsrørledninger til olie- og gas-/LNG-prøvetagningsrørledninger til oliefelter, små olie- og gastransportgrene, højtryksgrene til LNG-fordampning. Bygget til at modstå ustabilt pulserende tryk med enestående træthedsmodstand, der forhindrer løsgørelse af bolte og deformation af ventilhus under langvarig drift.

✅ Højtrykshydrauliksystemer til test- og støbeudstyr Højtryksoliekredsløb i hydrauliske stationer, trykprøvebænke, sprøjtestøbnings- og trykstøbningsudstyr, højtryksskylningsmaskineri. Kører kontinuerligt ved 10–14 MPa med hyppige tilbageslag; fortykket krop undgår permanent udbulende deformation og intern lækage.

✅ Rørledninger til brændbare og eksplosive højtrykskemiske medier Transportrørledninger til organiske opløsningsmidler, højtryksbrændstofgas og lette olieprodukter. Fri for svage stresspunkter leverer ventilen forbedret eksplosionssikkerhed, der opfylder strenge eksplosionssikre specifikationer for industrianlæg.

Udvælgelsesreference | Arbejdsforhold, hvor standardventiler er tilstrækkelige

Hvis rørledninger opretholder konstant tryk med sjældne omskiftningsoperationer og ingen vandhammer/lufthammerstød, såsom rørledninger, der fører stabilt højtemperatur-rent vand, statisk kemisk væske, centralt klimaanlægskølemiddel og almindeligt cirkulerende vand i kedel, er standard 4-bolt 2000WOG kugleventiler tilstrækkelige med bedre omkostningsydelse.

Kernevalgsforskel Standard 4-bolt 2000WOG kugleventil: Designet til statisk, stabil trykservice 12 Bolt Full Wrap Lug 2000WOG Kugleventil: Dobbelt tilstand specialist til kontinuerligt højt tryk + øjeblikkelig stød/pulserende tryk

Konklusion

Vores nye 12-bolts 2000WOG 3-delt kugleventil afviser lette omkostningsbesparelser. Med fortykket krop, all-around boltfastspænding og flere sikkerhedsoptimeringer løser den specifikt lækagerisici i højtrykschok-scenarier. Hvis din rørledning involverer hyppig skift, pumpestart/-nedlukning, trykudsving og gaspåvirkning, reducerer denne forstærkede 3-delte kugleventil effektivt sikkerhedsrisici forårsaget af middel lækage og uplanlagt nedetid, og fungerer som en pålidelig afspærringsløsning til krævende højtryksarbejdsmiljøer.
