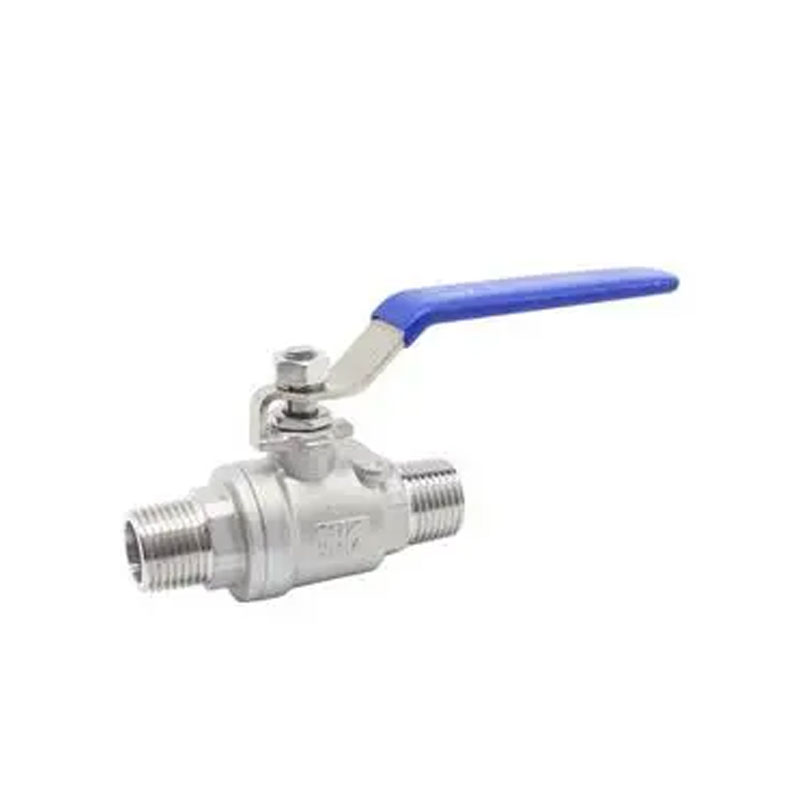

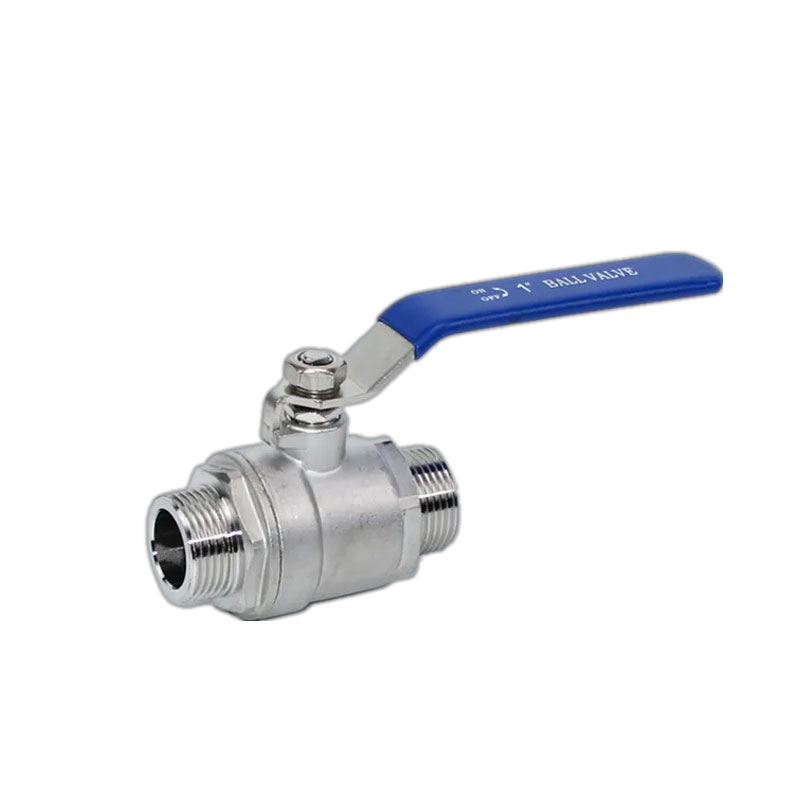

Joepai rustfrit stålkugleventil PN64 produceret af China Factory er vant til Afskær eller tilslut medierne i rørledninger. Ved at vælge forskellige materialer, det kan påføres på forskellige medier, såsom vand, damp, olie, salpetersyre, eddikesyre osv.
Officiel klassiker: DN15-DN65
Ventilkropsmateriale: WCB 、 304、316
Trådstandard: NPT, BSPT, DIN259, DIN2999, ISO228 Klasse A
Maksisk tryk: 6,4MPa
Temperaturområde: -20c ~ 232c
Egnet medium: vand, olie, luft og nogle ætsende væsker
Udblæsningsbevis stam/fuld port
Investeringsstøbende krop

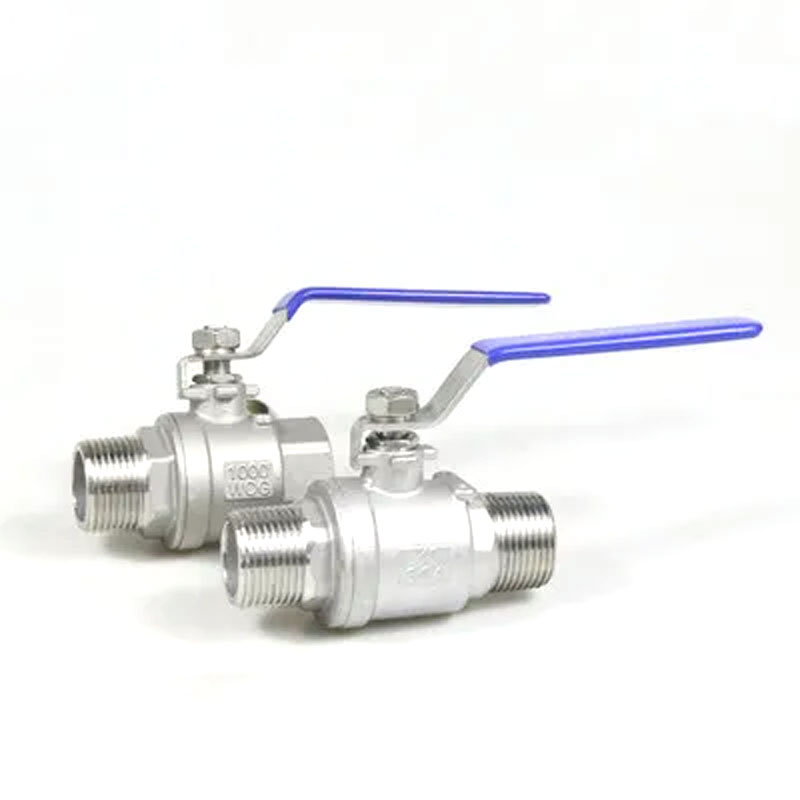

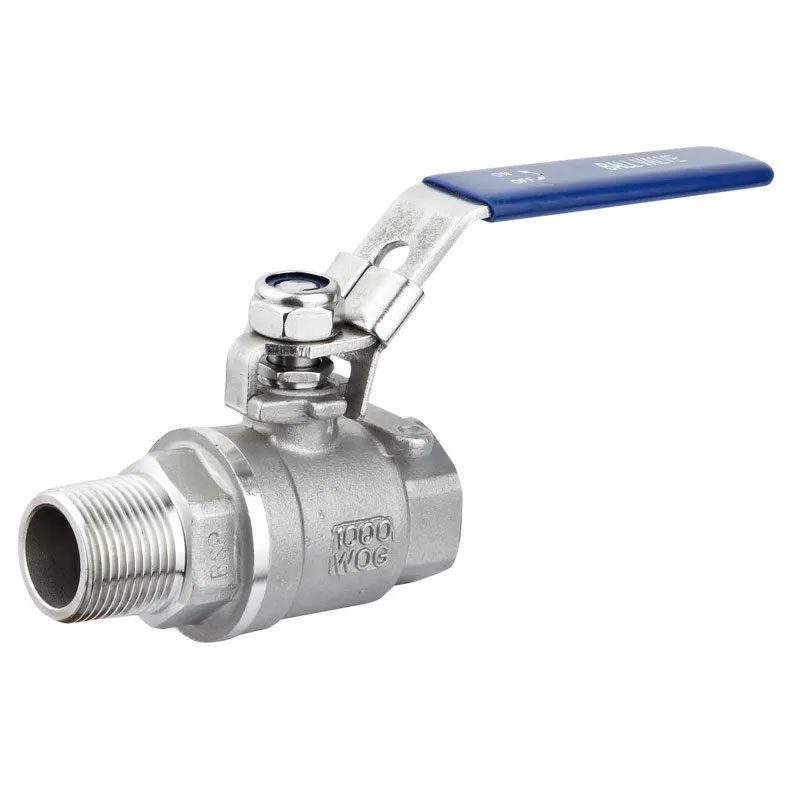

1000psi (PN64) W.O.G.
Materiel standard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Legeme | WCB/CF8M/CF8 | 8 | Pakning | Ptfe |
| 2 | Kasket | WCB/CF8M/CF8 | 9 | Kirtel | SS304/SS |
| 3 | Sæde | Ptfe | 10 | Håndtag | SS304/SS |
| 4 | Bold | SS316/SS304/SS | 11 | Forårskive | SS304/SS |
| 5 | Stilk | SS316/SS304/SS | 12 | Stammøtrik | SS304/SS |
| 6 | Pakning | Ptfe | 13 | Låse stykke | SS304/SS |
| 7 | Trykskive | Ptfe | 14 | Plastikdæksel | Plast |
| NPS | Dn | D | L | W | H | Ra | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - |
- |
Væskemodstanden er minimal med en resistenskoefficient svarende til et rørsegment med samme længde.
Enkel i design, kompakt i størrelse og let.
Boldventilforseglingsoverfladerne er ofte lavet af plastmaterialer, der tilbyder fremragende tætningskapaciteter og er vidt brugt i vakuumsystemer.
Den rustfrie stålkugleventil PN64 har en hurtig åbnings- og lukningsmekanisme, der kun kræver en 90 ° rotation fra helt åben til fuldt lukket, hvilket gør den ideel til fjernbetjening.
Det har en ligetil struktur med bevægelige tætningsringe, der muliggør let adskillelse og udskiftning.
Når de er helt åbent eller lukket, isoleres tætningsoverfladerne på kuglen og ventilsædet fra mediet, hvilket forhindrer enhver erosion af ventilens tætningsoverflader under strømmen.
Med størrelser, der spænder fra et par millimeter til flere meter, er det velegnet til brug i miljøer fra højt vakuum til højt tryk.
Vores boldventil har fundet udbredt anvendelse på tværs af industrier som olie, kemikalier, kraftproduktion, papirfremstilling, kerneenergi, rumfart og endda i hverdagen.
