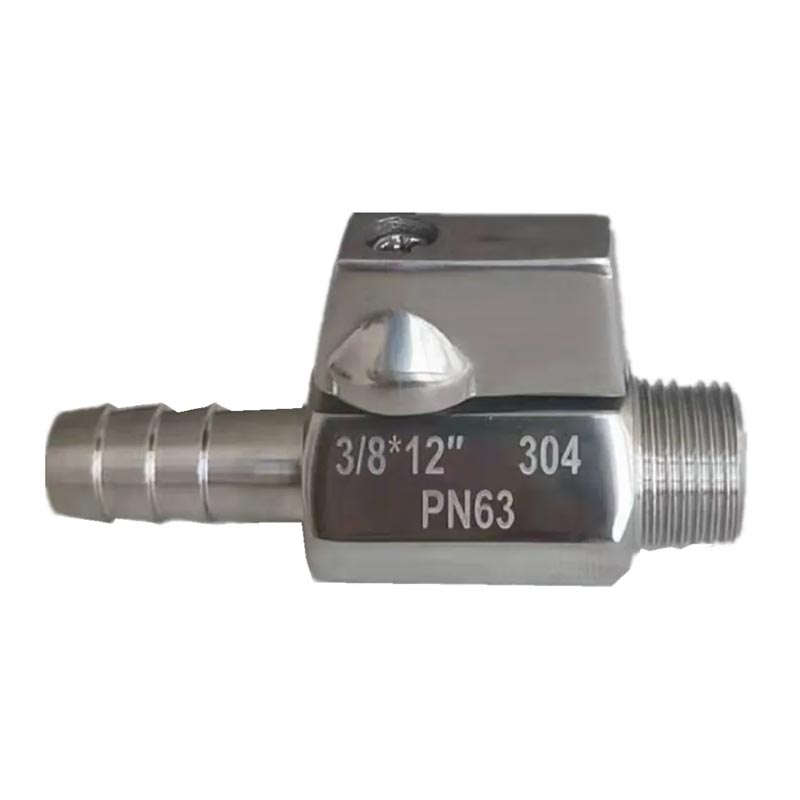

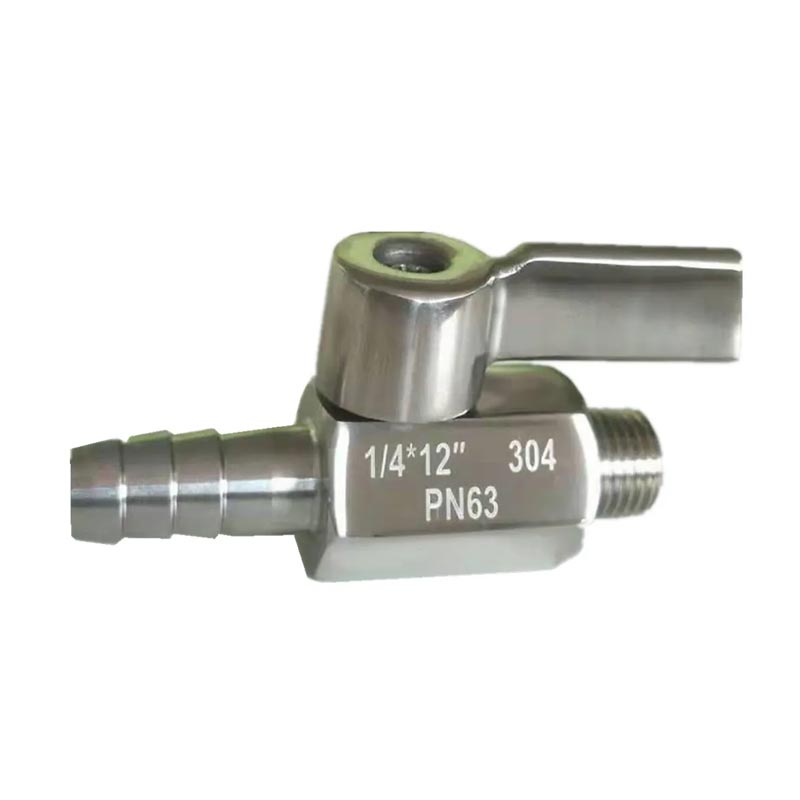

JOEPAI-minikugleventilen til nippelslange med gevind i rustfrit stål fungerer som en præcisionskonstrueret bro mellem stive gevindrørsystemer og fleksible slangeforbindelser. Denne ventil er designet og fremstillet i vores ISO-certificerede facilitet og er en uundværlig komponent til mellemstore og små flowkontrolapplikationer på tværs af instrumentering, medicinsk udstyr, mikropumper og præcisionsindustrielle systemer.
| Feature | Specifikation |
| Designfunktion |
Udblæsningssikker stilk design |
| Fremstilling |
Helt silica sol investeringsstøbning |
| Porttype |
Reduceret port |
| Operation |
Håndtag betjent, kvart omgang |
| Størrelsesområde |
1/8" – 3/4" (DN6 – DN20) |
| Materiale muligheder |
SS304 (CF8) / SS316 (CF8M) |
| Trykvurdering |
1000WOG / 1000 PSI / PN63 |
| Sæde materiale |
PTFE / RPTFE / PPL |
| Slutte |
Overfladepolering |
| Arbejdstemperatur |
-20℃-232℃ |
| Egnede medier |
Vand, olie, gas, luft |
| Design Standard |
ASME B16.34 |
| Gevindede ender |
ANSI B1.20.1 (NPT), BS21 (BSP/BSPT), DIN 259/2999, ISO 228/7-1, JIS B0203 |
| Inspektion & prøvning |
API 598 / MSS SP-110 / EN 12266 |
1. Integreret dobbelt-ende forbindelse: udvendigt gevind + multi-ridge slange modhage i én krop. Fjern ekstra adaptere, reducer potentielle lækagesamlinger og styklisteomkostninger.
2. Kompakt præcisionsstøbt rustfrit stålhus, PN63 højtryksklassificering, ideel til begrænset plads inde i maskinskabe.
3.SS304/SS316 som standardmateriale, valgfri SS304L/SS316L; højere korrosionsbestandighed end messing miniventiler til gas, vand, lette kemiske medier.
4. Kombineret metrisk modhage & imperial trådstørrelse, kompatibel med verdensomspændende standard stift rør & fleksibel gummi/PU slange.
5. Klar til montering design, tilslut udstyrs gevindport og fleksible slanger direkte, hvilket sparer monteringstid for OEM-producenter.
6.Permanent lasermærkning af størrelse, materiale og trykvurdering for nem lagerstyring og oversøisk inspektion.
JOEPAI-minikugleventilen med gevind i rustfrit stål er betroet på tværs af forskellige industrier og applikationer:
Industri og fremstilling
-Pneumatiske styresystemer og instrumentpaneler
-Hydraulik- og smøresystemer
-Procesudstyr og glidemonterede samlinger
Medicin & Laboratorie
- Medicinsk udstyr og analytiske instrumenter
-Laboratoriegas- og væskekontrol
- Farmaceutisk behandlingsudstyr
Vand & Miljø
-Vandbehandlings- og distributionssystemer
-Vandings- og landbrugsudstyr
-Afsaltningsanlæg
Olie, gas og kemikalier
- Brændstof- og gashåndteringssystemer
-Kemiske injektions- og prøveudtagningssteder
- Ætsende mediekontrol
JOEPAI leverer omfattende OEM-tilpasningstjenester til vores minikugleventil med gevind i rustfrit stål. Vi forstår, at enhver applikation har unikke krav, og vores ingeniørteam er klar til at levere løsninger, der matcher dine nøjagtige specifikationer.

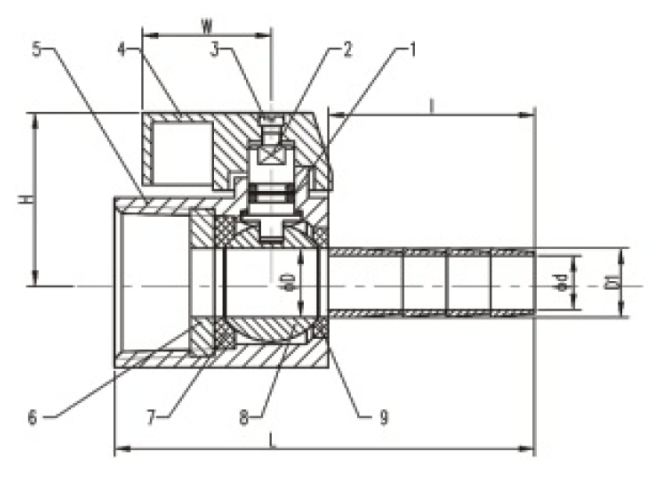

| INGEN. | DEL NAVN | MATERIALE | |
| 1 | O-RING | NBR | NBR |
| 2 | STILK | SS304 | SS316 |
| 3 | BOLT | SS304 | SS304 |
| 4 | HÅNDTAG | ALUMINIUM LEGERING/CF8 | ALUMINIUM LEGERING/CF8 |
| 5 | LEGEME | CF8 | CF8M |
| 6 | KASKET | CF8 | CF8M |
| 7 | KUGLESÆDE(A) | PTFE | PTFE |
| 8 | BOLD | SS304 | SS316 |
| 9 | KUGLESÆDE(B) | PTFE | PTFE |
| Størrelse | 1/8" 1/4" 3/8" | 1/2" | 3/4" | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
Bemærk: Variationer afhænger af gevindkonfiguration og endetype. Se venligst specifikke produkttegninger for nøjagtige mål.
Fremragende fremstilling
- ISO 9001:2015 certificeret produktionsfacilitet
-State-of-the-art silica sol investeringsstøbning produktionslinjer
- Egenskaber til præcisionsbearbejdning og montage
-Omfattende kvalitetskontrol fra råvare til færdigt produkt
Overholdelse af industrien
-Designstandarder: ASME B16.34
-Inspektion og test: API 598, MSS SP-110, EN 12266
- Materiale certificeringer tilgængelige efter anmodning
Global rækkevidde og erfaring
-Års erfaring med industriel ventilproduktion og eksport
-Betroet af kunder i hele Nordamerika, Europa, Asien og Mellemøsten
- Dokumenteret track record i ventilløsninger til forskellige industrier
Kvalitetsforpligtelse
-100% trykprøvning på hver ventil
- Materialeverifikation og sporbarhed
- Strenge dimensionsinspektion
- Forpligtelse til løbende forbedringer
Kundecentreret service
- Responsiv teknisk support og applikationsudvikling
-Fleksible ordremængder fra prøve til bulk
- Levering til tiden og pålidelig logistik
- Eftersalgssupport og garanti
A: En minikugleventil i rustfrit stål bruges almindeligvis til at kontrollere vand, olie, gas og andre væsker i kompakte rørsystemer, udstyr og automatiseringsapplikationer.
A: SS316 giver bedre korrosionsbestandighed på grund af dets molybdænindhold, hvilket gør den velegnet til kemiske, marine og barske miljøer. SS304 er meget udbredt til generelle industrielle applikationer.
A: Vi leverer forskellige gevindstandarder, herunder NPT, BSP, DIN, ISO228 og JIS for at opfylde forskellige internationale rørkrav.
A: Ja. OEM-tilpasningsmuligheder omfatter materialer, trådtyper, størrelser, overfladebehandling og logomærkning.
A: Det er velegnet til vand, olie, gas og andre kompatible industrielle væsker inden for det specificerede tryk og temperaturområde.
