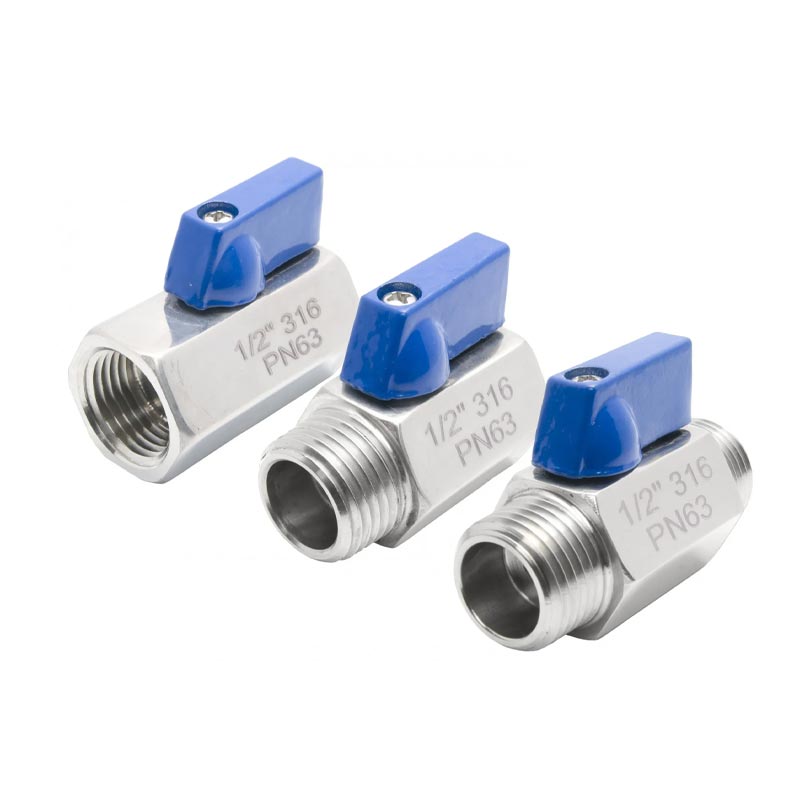

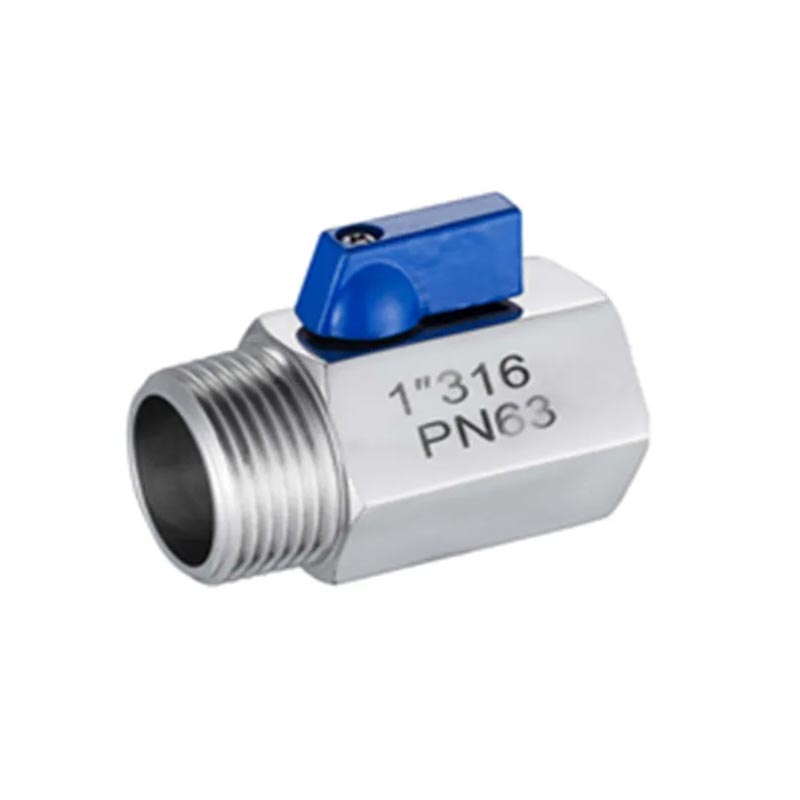

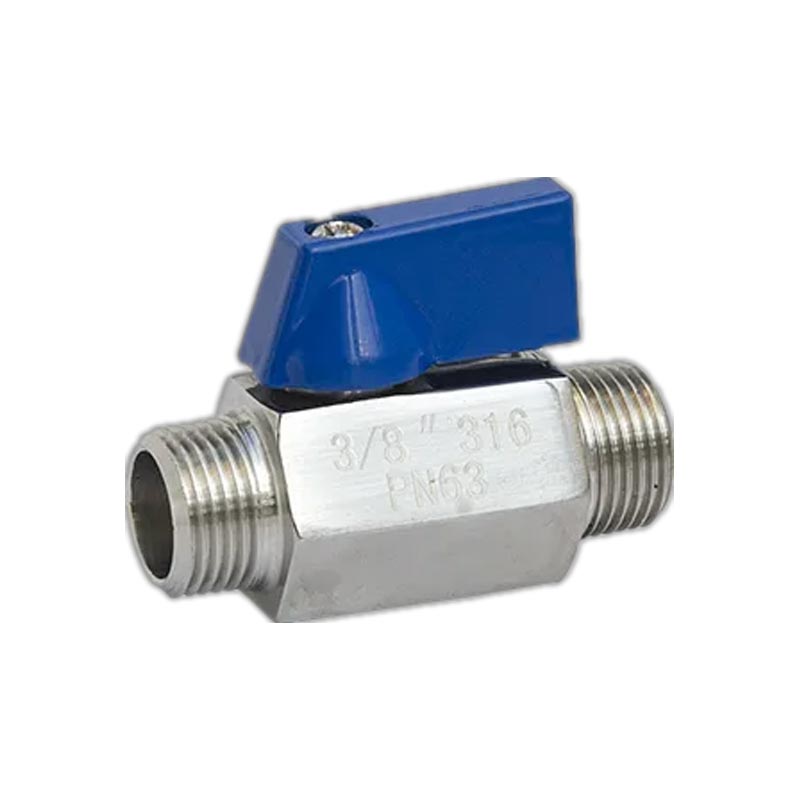

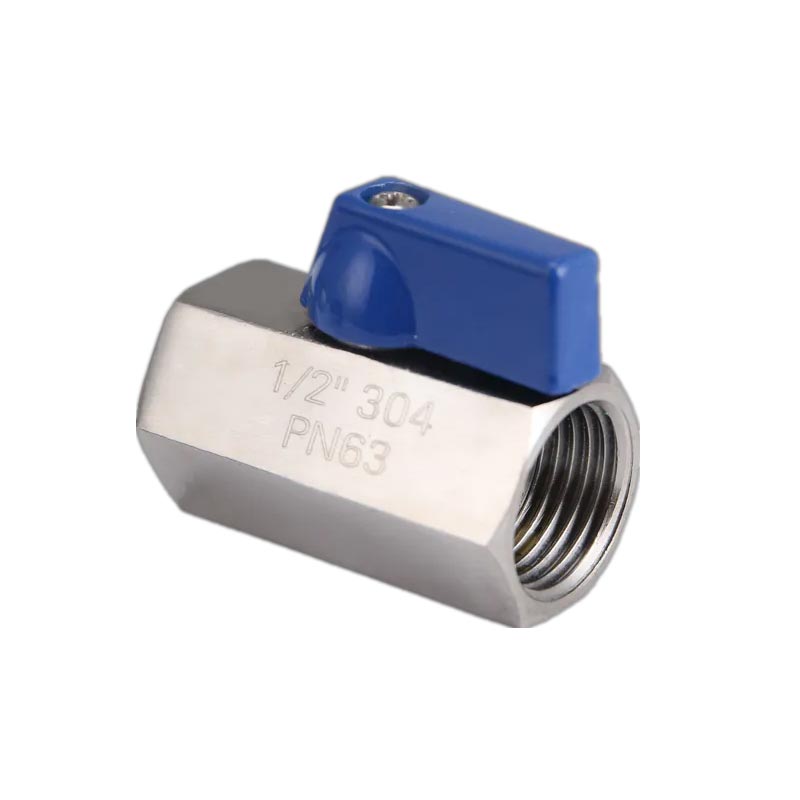

Minikugleventil med gevind i rustfrit stål

JOEPAI rustfrit stål gevind mini kugleventil er ikke en simpel nedskaleret version af en standard kugleventil, men et præcisionskontrolelement, der er specialbygget til kompakt udstyr og lav-flow applikationer. Fremstillet gennem investeringsstøbning med en integreret formet krop, dækker den nominelle borestørrelser fra DN6 til DN25 (1/8" til 1") og fås i både SS304 og SS316 materialer for at imødekomme forskellige krav til korrosionsbestandighed. Mens den bibeholder kernefordelene ved standard kugleventiler – 90° hurtig drift, næsten nul flowmodstand og pålidelig tætning – opnår den betydelige reduktioner i størrelse, vægt og installationsfodaftryk. Funktioner såsom en udblæsningssikker frempind for driftssikkerhed, PTFE-sæder til langsigtet ydeevne uden lækage og understøttelse af flere gevindstandarder inklusive NPT, BSPP, BSPT sikrer fleksibel integration i globale rørsystemer. Uanset om den bruges i laboratorieinstrumenter, mikroluftkompressorer, drikkevandsledninger eller automatiseringskontrolpaneler, leverer JOEPAI minikugleventilen stabil, pålidelig afspærringskontrol i industriel kvalitet selv i de mest pladskrævende miljøer.

Hvad er en minikugleventil i rustfrit stål?

En minikugleventil i rustfrit stål refererer typisk til en kvart omgangs afspærringsventil med en nominel boringsstørrelse, der spænder fra DN6 til DN25 (1/8" til 1"), fremstillet med et 304 (CF8) eller 316 (CF8M) hus i rustfrit stål.

Dens kernefunktion er at åbne eller lukke rørledningen ved at dreje en kugleformet kugle med et cirkulært gennemgående hul. Den tilhører kategorien afspærringsventil, ikke en reguleringsventil.

Sammenlignet med standard kugleventiler tilbyder den dyb optimering af installationsplads, vægt, omkostninger og driftsmoment, hvilket gør den særligt velegnet til integration i modulært udstyr og kompakte rørsystemer.

Applikationsscenarier

Laboratoriepræcisionsinstrumenter: Tænd/sluk kontrol for gasser eller mikrovæskevolumener, der kræver lav dødvolumen og ingen forurening.

Mikroluftkompressorer og pneumatiske systemer: Højfrekvent cykling med lavt drejningsmoment og lang levetid.

Drikkevand og rent vand udstyr: 316L materiale med poleret indvendig boring forhindrer tungmetaludvaskning.

Kemiske analysatorer og farmaceutisk udstyr: Korrosionsbestandige tætninger, der er kompatible med forskellige svage syrer og baser.

I de subtile aspekter af industriel produktion og dagligdag er der ofte skjulte nøglekomponenter, der bestemmer effektivitet og kvalitet - Minikugleventil med gevind i rustfrit stål. Som et vigtigt medlem af væske styresystemer, vores mini kugleventil er blevet en uundværlig del af moderne industri med sin udsøgte struktur, effektiv ydeevne og bred vifte af applikationer. Denne artikel vil dykke ned i arbejdsprincippet for mini kugleventiler.

Arbejdsprincip

Rustfrit stål gevind mini kugleventil, som navnet antyder, er en type kugleventil, der er kompakt i størrelse og struktur. Dets arbejdsprincip ligner det for en almindelig kugleventil, hvor kernekomponenten er en kugle med et gennemgående hul (kaldet en ventilkugle), som drejes for at åbne og lukke ventilen.

Hvornår det gennemgående hul på kuglen er på linje med indløbet og udløbet på kuglen ventil, væsken kan passere jævnt, og ventilen er i åben tilstand; På tværtimod, når kuglen roterer 90 grader, lukkes det gennemgående hul ved tætningsfladerne på begge sider af ventilhuset skæres væsken slukket, og ventilen er lukket.

Denne enkle rotationshandling er ikke kun let at betjene, men har også fremragende tætningsydelse, hvilket gør den til en ideel valg til styring af væskeflow.

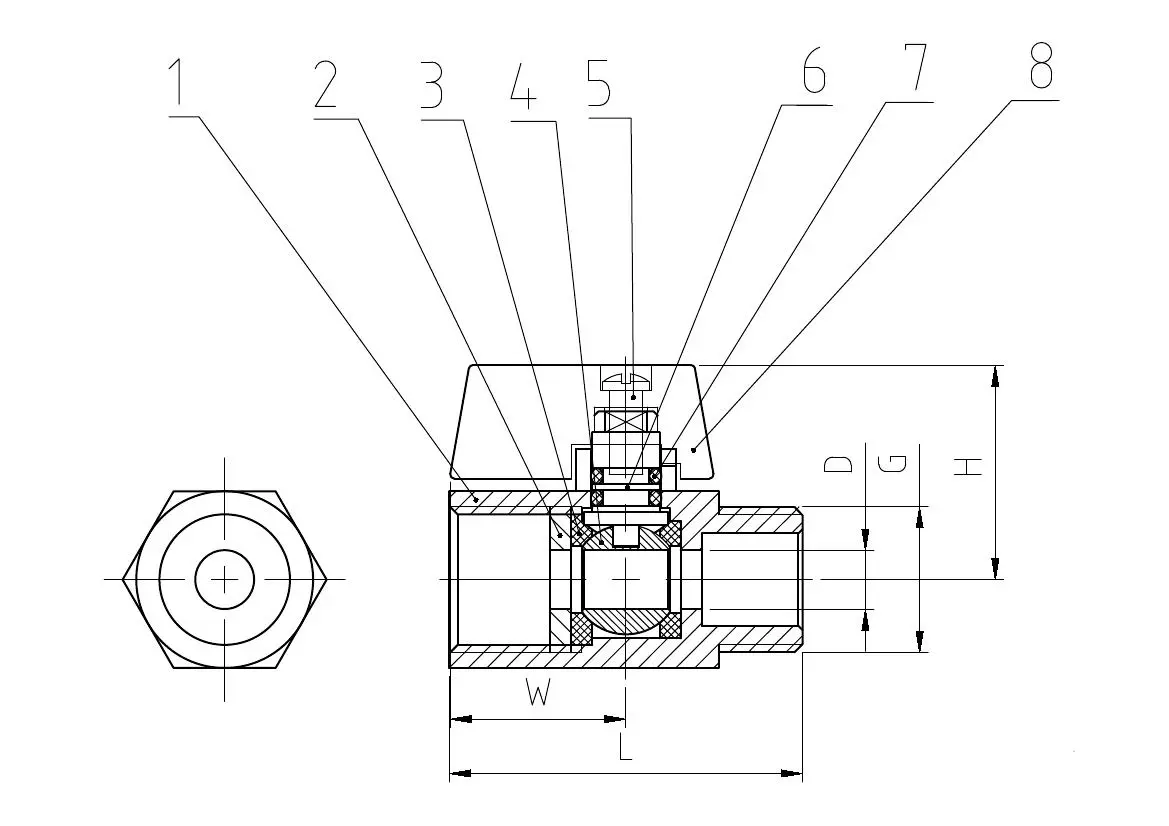

Hoveddele og materialer

Hoveddimensioner

FAQ

1. Hvad er det maksimale arbejdstryk for denne minikugleventil?

Vurderet til 1000 WOG (PN63), velegnet til vand, olie, gas og de fleste væskesystemer med lavt til medium tryk.

2. Hvordan vælger man mellem SS304 og SS316?

SS304 (CF8) — Velegnet til generelle vand-, olie- og gasanvendelser.

SS316 (CF8M) — Anbefales til miljøer, der indeholder chlorider, havvand eller sure medier, der tilbyder overlegen korrosionsbestandighed.

3. Hvilke trådstandarder understøttes?

NPT, BSPP, BSPT er alle understøttet. Angiv venligst din præference, når du afgiver en ordre.

4. Hvad er arbejdstemperaturområdet?

Standardområde: -20°C til 200°C (-4°F til 392°F). PTFE-sædet sikrer stabil tætning over hele serien.

Til høje temperaturforhold er PPL-sæder tilgængelige, der kan modstå op til 300°C.

5. Er den velegnet til drikkevandssystemer?

Ja. Materialekombinationen SS316L + PTFE er velegnet til drikkevandsledninger.

6. Tilbyder du OEM- eller ODM-tilpasning?

Ja. Tilpasninger omfatter håndtagsstile, kropsgravering, længdedimensioner og trådtyper.

Angiv venligst dine tegninger eller specifikationer, og vores ingeniørteam vil svare med en teknisk løsning inden for 24 timer.
