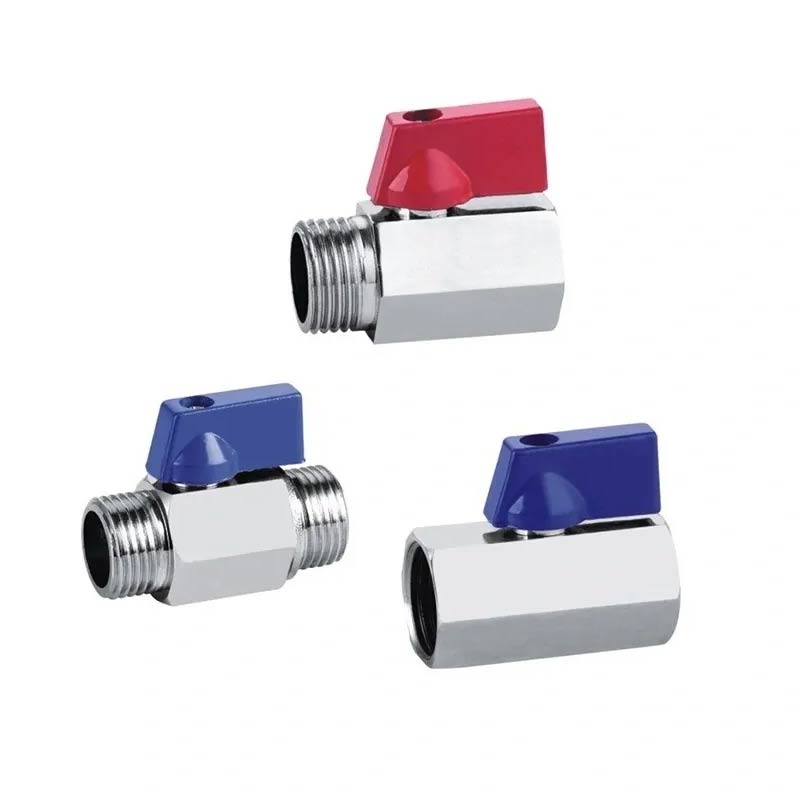

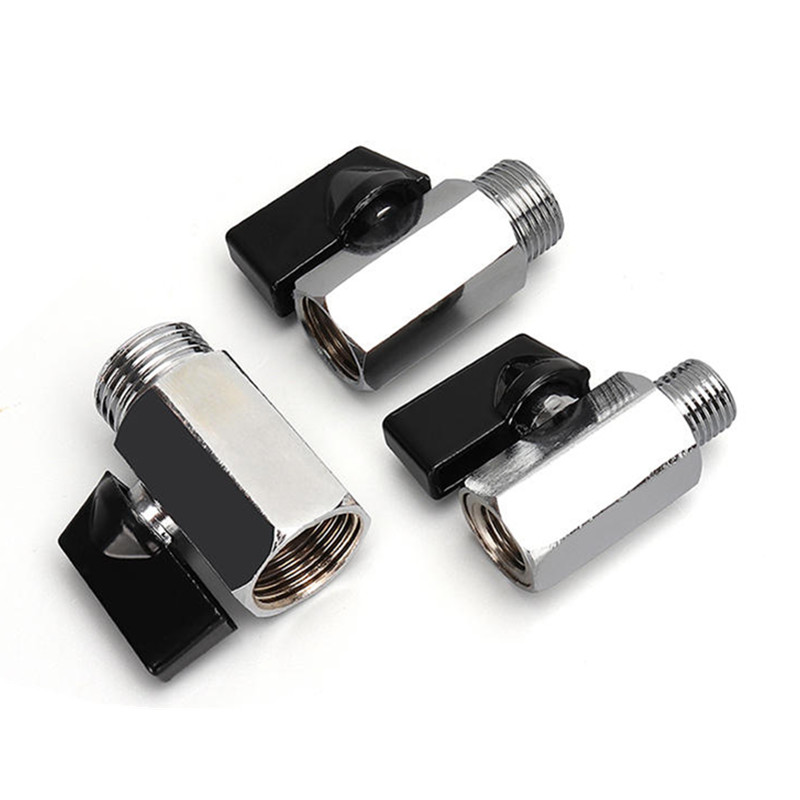

JOEPAI-minikugleventilen i messing med aluminiumshåndtag fremstillet i Kina, er en kompakt ventil designet specielt til lavtryksvæskekontrol i smalle installationsrum. Denne ventil er lavet af højkvalitets messing, hvilket er korrosionsbestandig og holdbar. Det lette aluminiumshåndtag sikrer hurtig manuel betjening, ergonomisk komfort og farvekodningsmuligheder for systemgenkendelse. Det er den bedste ventil til boligrørledninger, pneumatiske applikationer, instrumentering og andre generelle enheder.
Størrelse:1/8",1/4",3/8",1/2",3/4",1"(DN6~DN25)
Smedede krop, lys forkromet behandling
Medium: Vand. Varmt vand
Operatør: Håndtag-Rød/blå/sort/gul/grå
Udblæsningssikker stamme/reduceret port
Designstandard: ASME B16.34
Gevindende ender:ANSIB.20.1(NPT):BS21;DIN2999/259;IS0228/1;JISB03;IS07/1
Inspektion og test: API598/MSS SP-110/EN 12266
Forskellige trådstandarder tilgængelige
| Arbejdstryk | 1,6 MPa |
| Testet tryk | 1.0Mpa ved gas |
| Arbejdsmedium | Vand, gas |
| Arbejdstemperatur | -20° C≤ T≤ 120° |
| PUNKT | Betegnelse | Materiale |
| 1 | Håndtag | Aluminium |
| 2 | Legeme | Messing, CW617N |
| 3 | Bold | Messing, Hp59-1, forkromet |
| 4 | Sæde/forsegling | PFTE |
| 5 | O-ring | NBR |
| 6 | Motorhjelm | Messing |
| 7 | Møtrik | Messing |
| DN | G | D | L | W | H |
| 6 | 1/8" | 7 | 40 | 22.8 | 26.5 |
| 8 | 1/4" | 7 | 40 | 22.8 | 26.5 |
| 10 | 3/8" | 7 | 40 | 22.8 | 26.5 |
| 15 | 1/2" | 9.2 | 46 | 22.8 | 28.3 |
| 20 | 3/4" | 12.5 | 54 | 22.8 | 31.5 |
| 25 | 1" | 15 | 65 | 22.8 | 34 |
