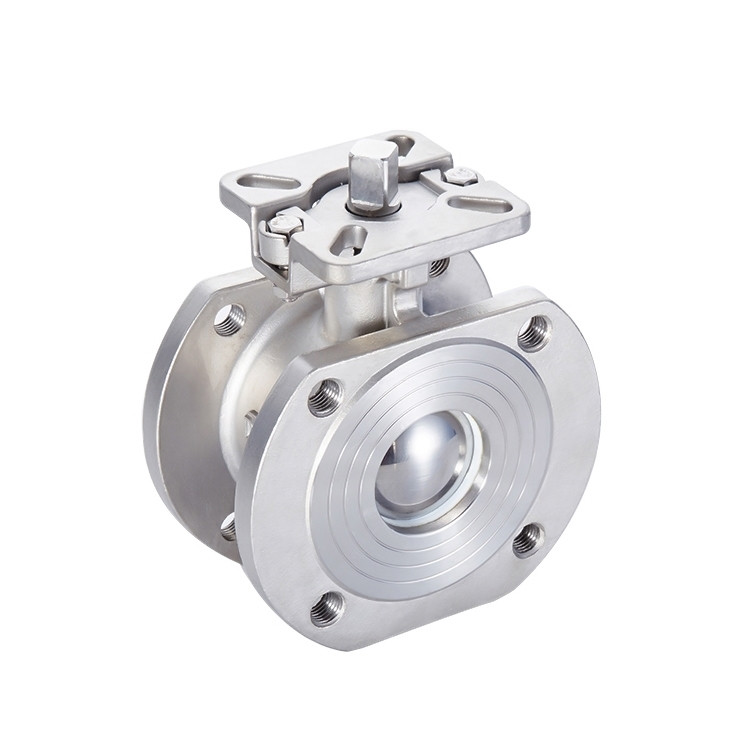

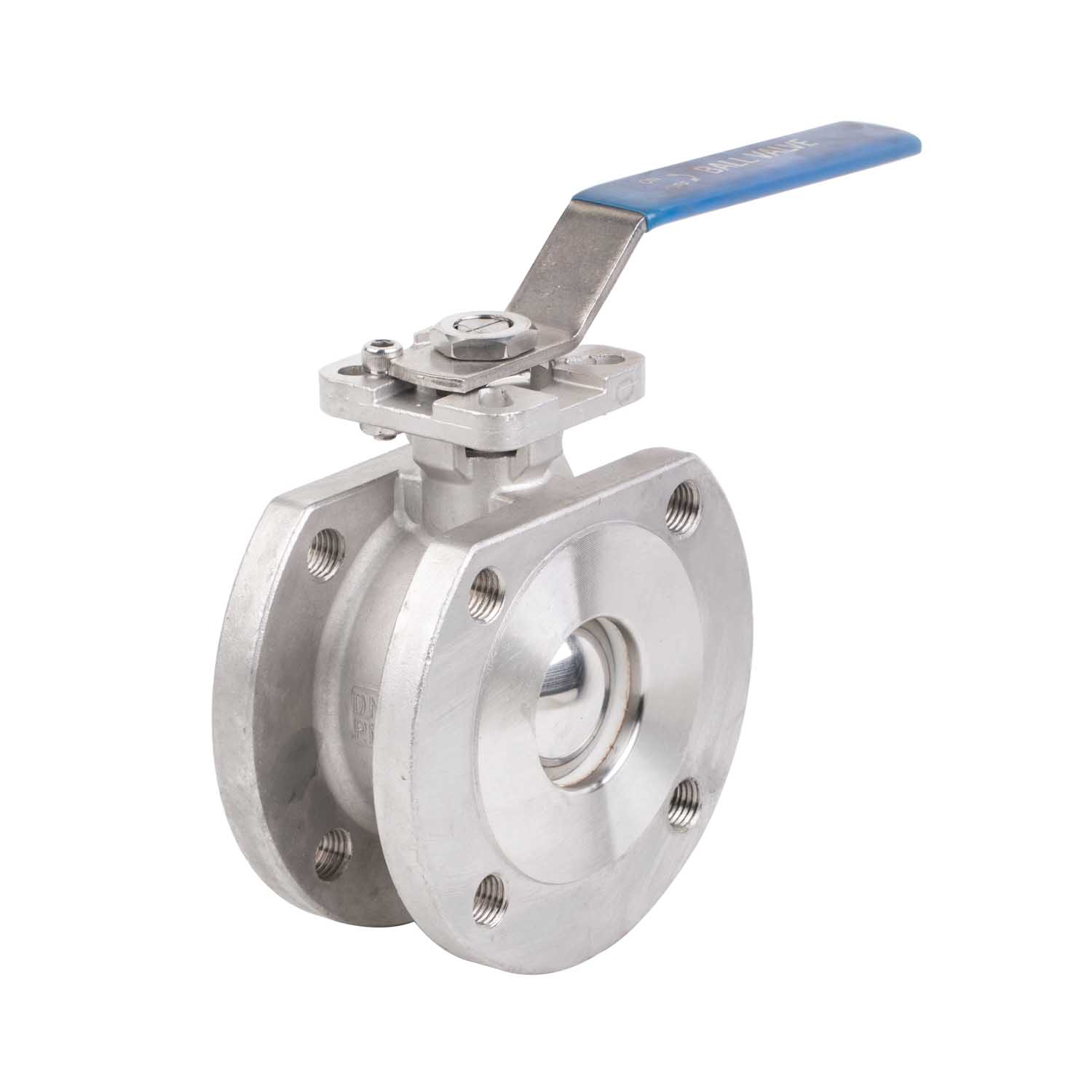

Producent JOEPAI-producerede wafer-type monoblok-kugleventiler med ISO 5211 direkte monteringspude er kompakte væskekontrolenheder, der er fastspændt direkte mellem rørflanger, ideelle til pladsbegrænsede og vægtfølsomme applikationer såsom offshore olieplatforme og kemiske behandlingsanlæg. Med en 90° manuel rotation tilbyder disse ventiler fremragende tætningsydelse, høj flowkapacitet, lav flowmodstand og lang levetid. De er velegnede til gas, væske, damp, spildevand og fibrøse medier. JOEPAI integrerer præcisionsstøbeteknologi med streng kvalitetskontrol, understøttet af ISO 9001-certificering og global eksport. Med stærk produktionskapacitet sikrer JOEPAI pålidelig levering til krævende industriprojekter.

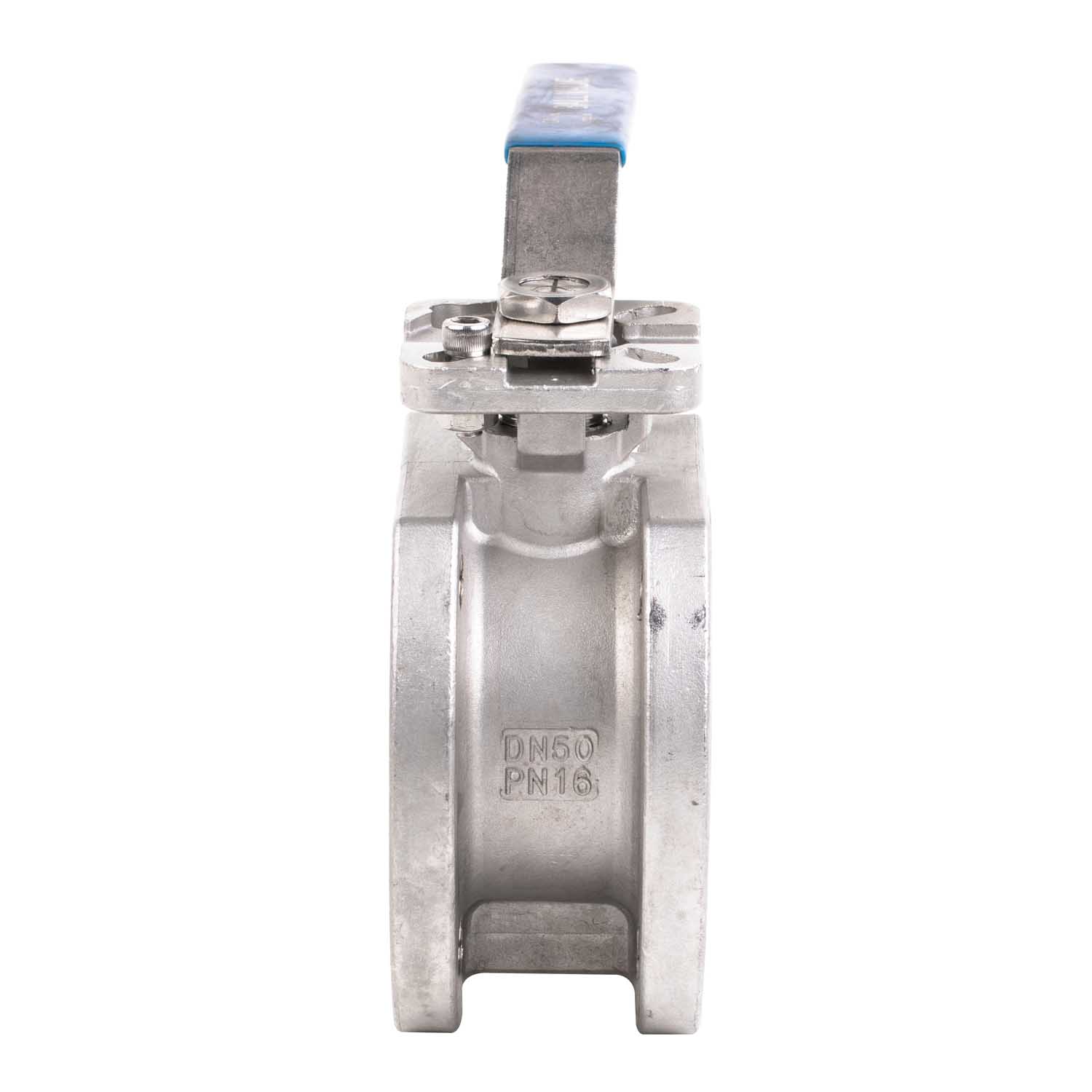

TRYK: PN16
ANSIGT TIL ANSIGT: GB/T12221-1989
FLANGEENDDIMENSIONER: GB/T9113
DESIGN: GB/T12237-1989
TEST: GB/T13927-1992
MATERIALE STANDARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. Kompakt & pladsbesparende design
Wafer-type monoblok-kugleventiler med ISO 5211 direkte monteringspude har en kompakt struktur, der optager betydeligt mindre plads i rørledningen - op til 30-50 % mindre plads end traditionelle flange-til-flange kugleventiler. Dette gør den ideel til installationer med begrænset plads.
2. Ingen krop-til-dæksel-samling – reduceret lækagerisiko
I modsætning til konventionelle kugleventiler har monoblokhuset i et stykke ingen forbindelse mellem huset og dækslet, hvilket eliminerer potentielle lækageveje og forbedrer systemets sikkerhed og pålidelighed.
3. Fleksibel aktuatorkompatibilitet

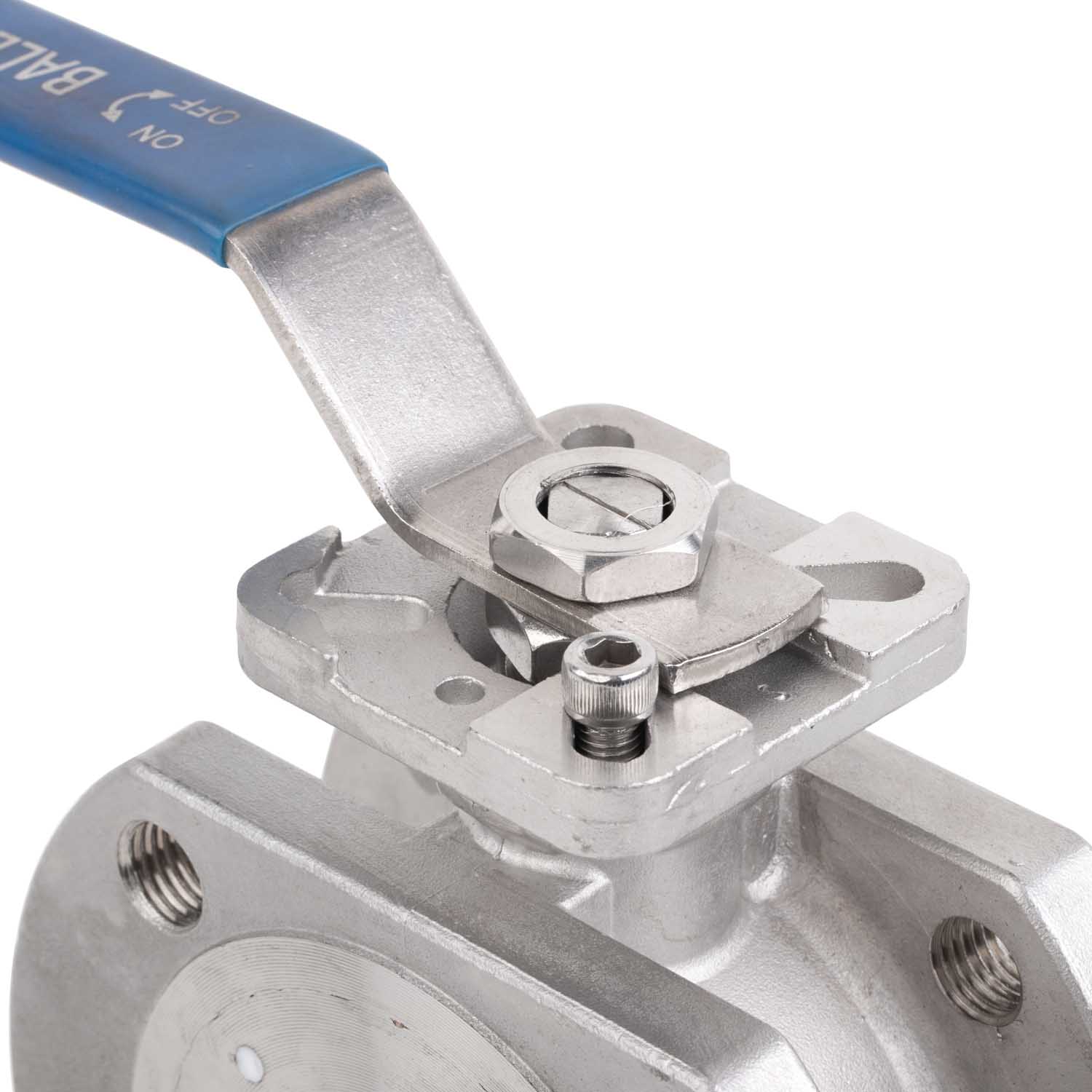

Udstyret med ISO 5211 direkte topflanger, kan ventilen integreres problemfrit med pneumatiske, elektriske eller hydrauliske aktuatorer, foruden manuel håndtagsbetjening.
| Ingen. | Delnavn | Materiale |
| 1 | Legeme | WCB/CF8/CF8M |
| 2 | Kasket | WCB/CF8/CF8M |
| 3 | Sæde | PTFE |
| 4 | Bold | SS304/SS316 |
| 5 | Stilk | SS304/SS316 |
| 6 | Pakning | PTFE |
| 7 | O-ring | VITON |
| 8 | Pakning | PTFE |
| 9 | Kirtel | SS/SUS304 |
| 10 | Stængelmøtrik | SS/SUS304 |
| 11 | Håndtag | SS |
| 12 | Stoppind | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
T-F
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2"
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3"
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4"
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
