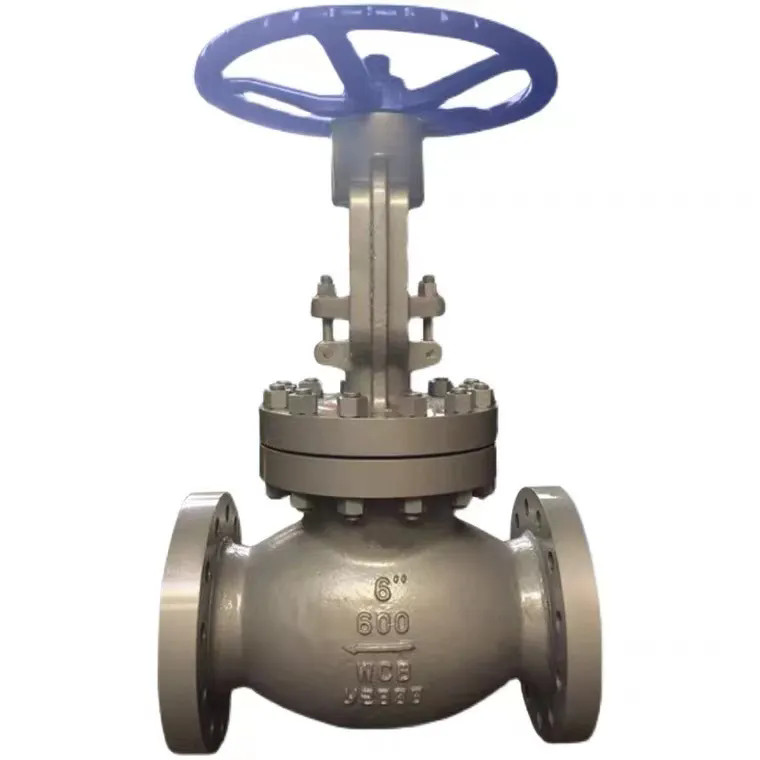

Forseglingsparet af ANSI -klasse 600lb støbt stålhøjtryksklodventil fremstillet i Kina Joepai består af en ventilskiveforseglingsoverflade og en ventilsædeforseglingsoverflade. Ventilstammen kører ventilskiven for at bevæge sig lodret langs midtlinjen af ventilsædet. Åbningshøjden på klodeventilen er relativt lille under åbnings- og lukningsprocessen, hvilket gør det let at justere strømningshastigheden og let at fremstille og vedligeholde med en lang række trykapplikationer.
Sammenlignet med en anden almindeligt anvendt afskæringsventil i industriel produktion er støbt stålklodeventil strukturelt enklere og lettere at fremstille og vedligeholde. Med hensyn til levetid bæres eller rides forseglingsoverfladen på støbt stålklodventil ikke let. Under ventilåbnings- og lukningsprocessen er der ingen relativ glidning mellem ventilskiven og basisforseglingsoverfladen, så slid og ridser på tætningsoverfladen er relativt lille, hvilket forbedrer forseglingsparets levetid. Cast Steel Globe Valve har et lille ventilskivslag og en relativt lille højde sammenlignet med portventiler under den fuldt lukkede proces.
Konstruktion: BB-BG-OSANDY
Betjening: Manuel, pneumatisk
Designstandard: API6D API600
Ansigt til ansigt dimension: ASME B16.10
Flange ender: ASME B16.5
Test og inspektion: API 598
Special-NACE MR-01-75
Trykvurdering: Klasse: 150 lb-900lb
Specifikation: 1/2 "-14"
Materiale: WCB, CF8, CF3
Standardflanger: ANSI
|
Hovedmateriale af dele
|
|
|
Krop, motorhjelm
|
ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
|
|
Stilk
|
ASTM A76 420/ASTM A182 F304/ASTM A182 F316
|
|
Stammøtrik
|
Messing
|
|
Disk
|
ASTM A216 WCB
|
|
Sæde
|
13CR/STM A351 CF8/STM A351 CF8M
|
|
Håndhjul
|
ASTM A47
|
|
Pakning
|
Grafit
|
|
Pakning
|
Grafit
|
|
Globeventilstandard
|
|
|
Designstandard
|
6D Fire/Fire 600/Fire 603
|
|
Ansigt til ansigt
|
ASME B16.10
|
|
Flangestandard
|
ASME B16.5
|
|
Test standard
|
API598
|
Dn
NPS
L
D
D1
D2
b
Z-φD
15
1/2
165
95
66.7
34.9
21.3
4-16
20
3/4
190
115
82.6
42.9
22.9
4-19
25
1
216
125
88.9
50.8
24.5
4-19
32
11/4
229
135
98.4
63.5
27.7
4-19
40
11/2
241
155
114.3
73
29.3
4-19
50
2
292
165
127
92.1
32.4
8-19
65
21/2
330
190
149.2
104.8
35.6
8-22.2
80
3
356
210
168.3
127
38.8
8-22.2
100
4
432
275
215.9
157.2
45.1
8-25.4
125
5
508
330
266.7
185.7
51.5
8-28.6
150
6
559
355
292.1
215.9
54.7
12-28.6
200
8
660
420
349.2
269.9
62.6
12-31.8
250
10
787
510
431.8
323.8
70.5
16-34.9
300
12
838
560
489
381
76.7
20-34.9
350
14
889
605
527
412.8
76.9
20-38.1
400
16
991
685
603.2
469.9
83.2
20-41.3
450
18
1092
745
654
533.4
89.6
20-44.5
500
20
1194
815
723.9
584.2
95.9
24-44.5
600
24
1397
940
838.2
692.2
108.6
24-50,8
