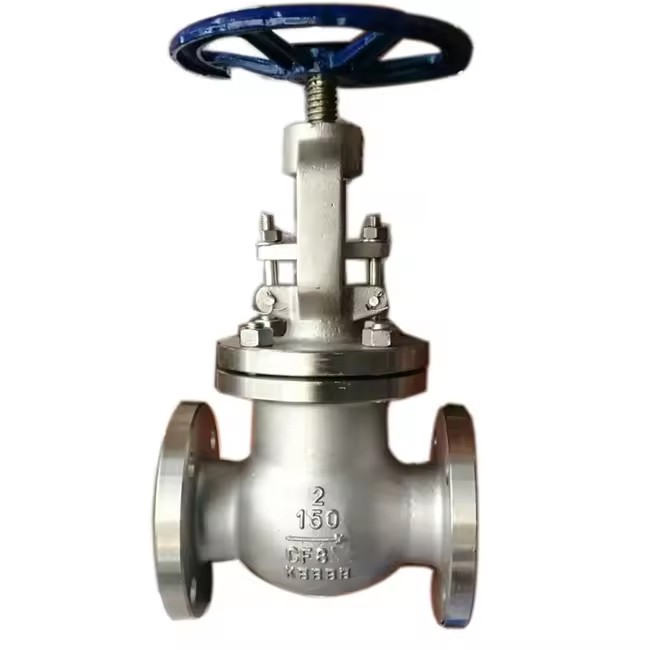

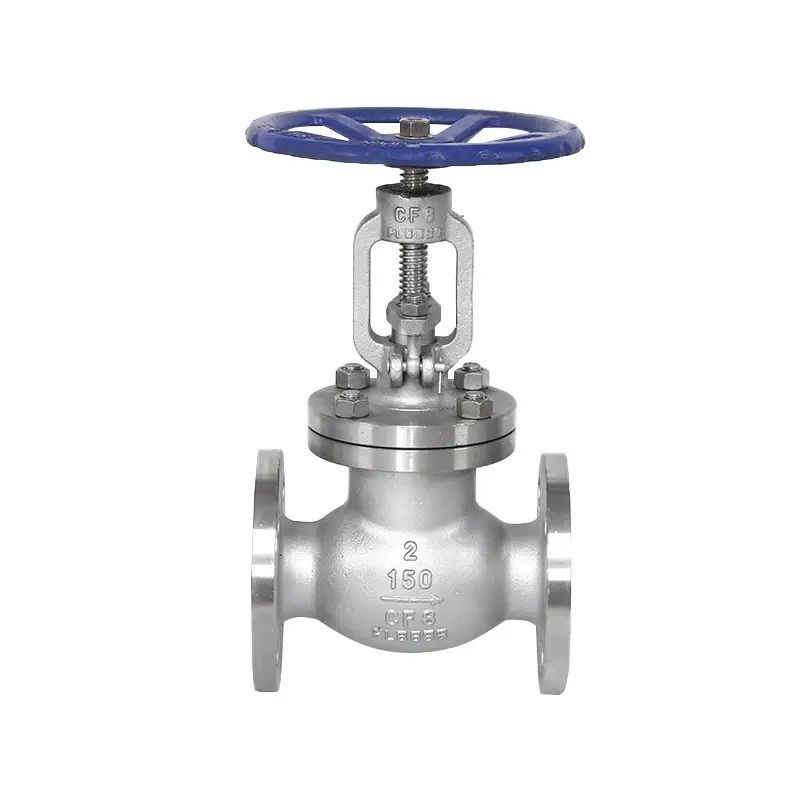

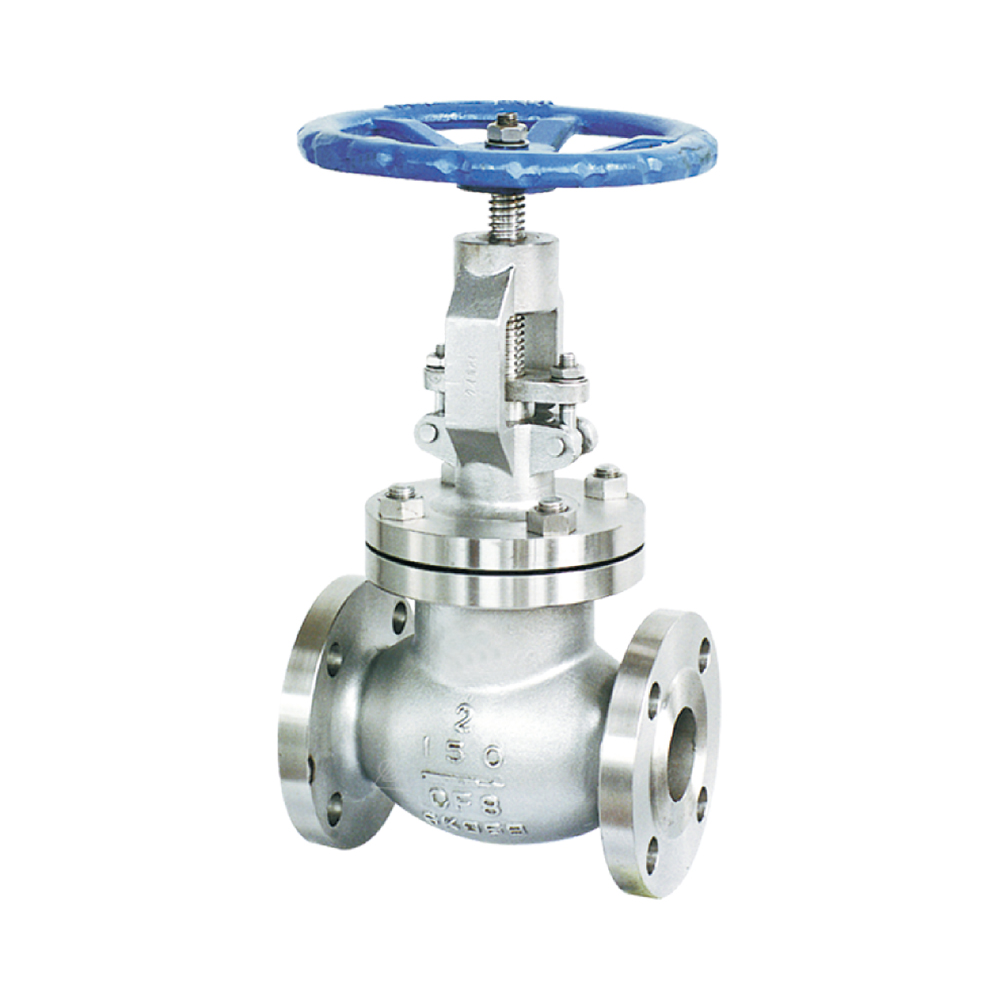

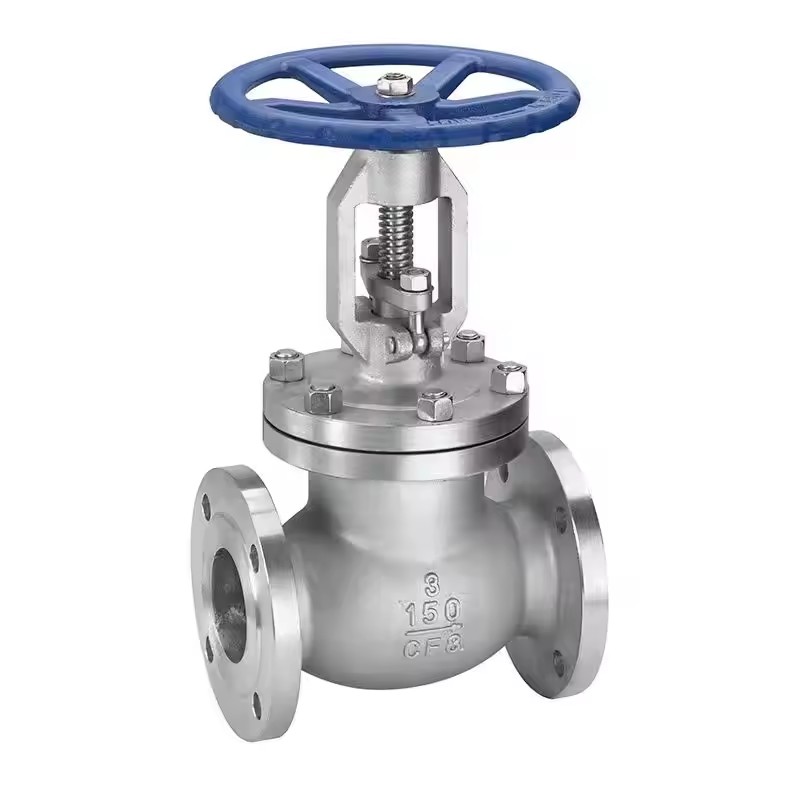

Rustfrit stål Ansi flangede klodeventil med håndhjul

Joepai høj kvalitet rustfrit stål ANSI flangede klodeventil med håndhjul, som en af ​​de vigtigste afskæringsventiler, spiller en vigtig rolle i luftfartsindustrien. Som en vigtig komponent i rumfartsudstyr opnår klodeventiler funktioner såsom medium transport, lukning og regulering. Deres tætningsydelse påvirker direkte den sikre og pålidelige drift af rumfartsudstyr. At studere de påvirkende faktorer og love i tætningskarakteristika for typiske klodeventiler har vejledende betydning for det strukturelle design af ventilforseglingspar, hvilket forbedrer tætningens forseglingsydelse og pålidelighed.

A351 CF8 Flanged Globe Valve med håndhjulsfunktion ：

(1) Globeventiler har en enklere struktur end portventiler og er lettere at fremstille og vedligeholde.

(2) Forseglingsoverfladen bæres ikke let eller rides med god tætningsydelse. Der er ingen relativ glidning mellem ventilskiven og ventilkrops forseglingsoverfladen under åbning og lukning, så slid og ridser er ikke alvorlige, forseglingsydelsen er god, og levetiden er lang.

(3) Ved åbning og lukning er ventilskivslaget lille, så højden på klodeventilen er mindre end gateventilen, men den strukturelle længde er længere end gateventilen.

(4) Åbnings- og lukningsmomentet er stort, åbnings- og lukningsprocessen er mødende, og åbningstiden er relativt lang.

(5) Væskemodstanden er høj på grund af de krænkelige mediumkanaler inde i ventilkroppen, hvilket resulterer i høj fluidbestandighed og højt effektforbrug.

(6) Når det nominelle tryk PN for mediumstrømningsretningen er ≤ 16MPa, bruges den generelt til at strømme nedstrøms, og mediet strømmer opad under ventilskiven; Når det nominelle tryk PN er ≥ 20MPa, bruges omvendt strømning generelt, og mediet strømmer nedad fra ventilskiven for at øge tætningsenergien. Når det er i brug, kan mediet for lukningsventilen kun strømme i en retning og kan ikke ændre strømningsretningen.

(7) Ventilskiven eroderet ofte, når den er helt åben.

Aksen på stammen af ​​klodeventilen er vinkelret på forseglingsoverfladen af ​​ventilsædet. Ventilstammen har en relativt kort åbning eller lukning af slagtilfælde og en meget pålidelig skærehandling, hvilket gør den velegnet til brug som medium til skæring, regulering og gashåndtering.

Testtryk (MPA)

150 lb dimension:

300lb dimension
