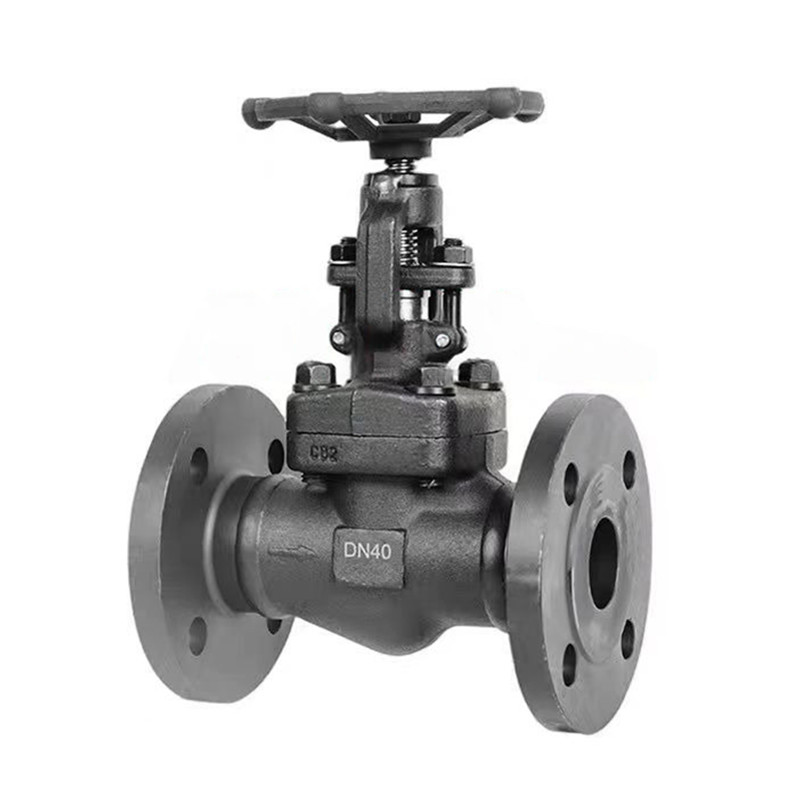

Den høje kvalitetsstikskive A105N smedt stål flangerede klodventil leveret af Joepai er velegnet til industrielle scenarier, der kræver throttling kontrol og fremadforsegling. Vedtagelse af en konisk/stikformet ventilskivestruktur er den velegnet til strømningskontrol af damp, olie, kemiske væsker og ætsende medier.
A105 kulstofstålventilkrop og ventilafdækning udsættes for ekstremt tryk.
Trykrating: 600lb (andre ratings kan nå 2500 lb).
Flangeforbindelse: Sikkert og lækre gratis integreret i rørledningssystemet (andre ender: NPT, SW, BSP kan leveres efter anmodning).
Rustfrit stålventilkerne: De vigtigste komponenter (ventilstamme, ventilsæde, ventilskive) er lavet af 410 rustfrit stål, som har slidstyrke og korrosionsbestandighed.
Temperaturområdet: Arbejdstemperaturen varierer fra -29 ° C til 425 ° C, der er egnet til både høje og lave temperaturanvendelser.
Manuel håndhjuldrift: Switch- og gashåndteringsjusteringen er enkel og let at betjene.
Grafitpakning: Forsegling af høj temperatur, god lækagesikre ydeevne.
API598 Test: streng kvalitetssikring udføres til integriteten af ventilsædet og boliger.
Udenfor skrue og åg (OS & Y)
To stykker selvjustering af pakningskirtel
Boltet motorhjelm med spiral-såret pakning eller svejsningshjelm
Integreret bagsæde
Smedede kulstof-, rustfrie eller legeringsstålmaterialer
Fuld portindstilling til rådighed for klasser 150 - 2500
Udvidet stilk eller under forseglingen
Flanged, gevind eller stik svejsnings ender
Fås i alle trimkonfigurationer
Svejset motorhjelm eller trykforseglings motorhjelm
Låseenhed efter anmodning
Fremstilling til NACE MR0175 efter anmodning
|
Parameter |
Detaljer |
|---|---|
| Størrelsesområde | ½ "til 2" |
| Trykklasse | 600lb (150 lb - 2500lb tilgængelig) |
| Forbindelsestype | Flange (standard); NPT, SW, BSP, BW valgfri |
| Designstandard | API602 |
| Trådcertificering | ISO9001, CE, TS |
| Driftstemperatur | -29 ° C til 425 ° C (tilpasses til specialiserede applikationer) |
| Medium kompatibilitet | Vand, olie, naturgas, damp, ætsende væsker |
| Operation | Håndhjul |
| Test standard | API598 |
| Komponent | Materiale |
|---|---|
| Body & Bonnet | A105 kulstofstål |
| Stilk | 410 rustfrit stål |
| Sæde og disk | 410 rustfrit stål |
| Kirtel | 304 Rustfrit stål |
| Åg nød | 410 rustfrit stål |
| Bolte | B7 Legeringsstål |
| Pakning | Spiralsår (SS + grafit/fleksibel grafit) |
| Pakning | Grafit |
| Håndhjul | Kulstofstål |
Krop/motorhjelm: F304/316/304L/316L (CF8/CF8M/CF3/CF3M), F11, F22, F51, LF2.
Trim: Opgrader til 304/316 rustfrit stål, F51 duplex eller andre legeringer til ætsende medier.
