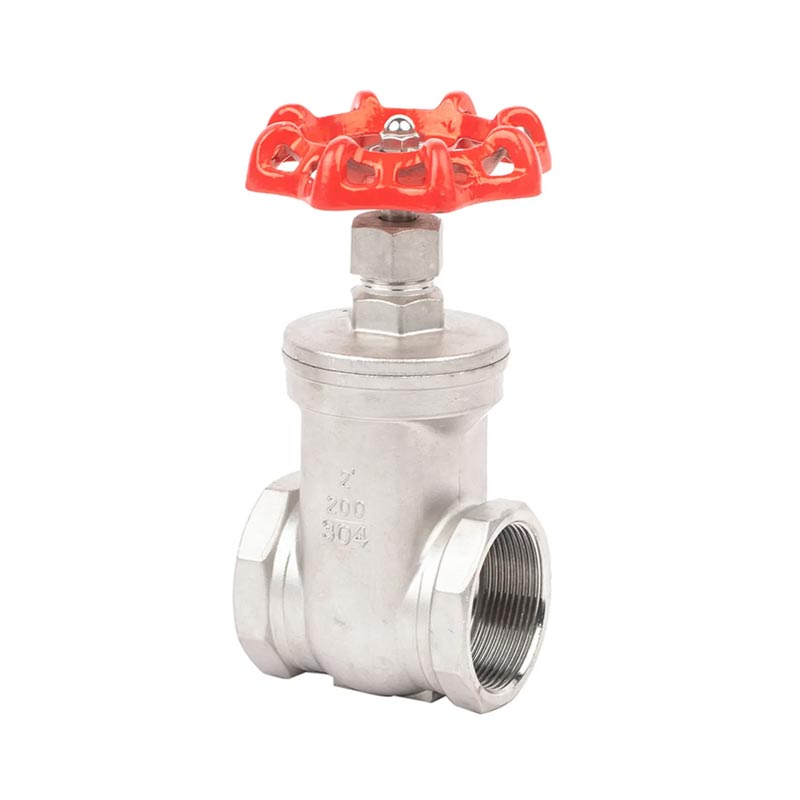

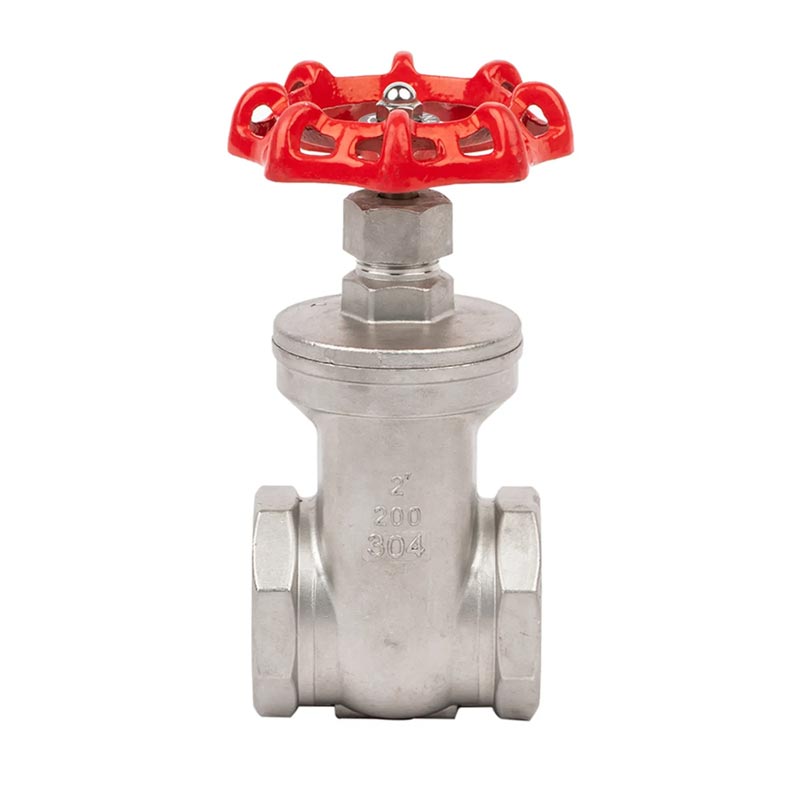

JOEPAI er et ventilmærke, den rustfrit stål gevindskårne portventil produceret af Joepai har lav væskemodstand, kræver mindre drejningsmoment til åbning og lukning, har en forholdsvis enkel strukturel form, og kan bruges i rørledninger med tovejs medium flow. Når den er helt åbnet, er tætningsfladen mindre modtagelig for erosion af arbejdsmediet.
Rustfrit stål gevindventil er en tvungen tætningsventil, der kræver tryk, der skal påføres ventilskiven for at forhindre lækage på tætningen overflade. Lukkeprincippet for en lukket skive er: den lukkede lukkeflade og den lukkede lukkeflade af en lukket skive, samt de lukkede lukkeåbnings- og lukkekomponenter af en lukket disketter er indsatsformede disketter med flade eller cirkulære varme åbne overflader, og åbnings- og lukkekomponenterne er indsatsformede hot-swap-skiver der bevæger sig lineært langs væskens midterlinje.
GEVINDSTANDARD: NPT, BSPT, DIN259, DIN2999, ISO228 KLASSE A
MAKS TRYK: 1,6MPA
TEMPERATUROMRÅDE: -20C~232C
EGNET MEDIUM: VAND, OLIE, LUFT OG NOGLE ÆTSENDE VÆSKER
200PSI(PN16)W.O.G
MATERIALE STANDARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Legeme | SS304/SS316 | 7 | Hættemøtrik | SS304/SS316 |
| 2 | disk | SS304/SS316 | 8 | Stilk | SS304/SS316 |
| 3 | Motorhjelm | SS304/SS316 | 9 | Håndtag | WCB |
| 4 | Pakning-A | PTFE | 10 | Fjederskive | SS304 |
| 5 | O Ring | VITON | 11 | Stængelmøtrik | SS304 |
| 6 | Pakning-B | PTFE |
| NPS | DN | L | W | H |
| 1/2" | 15 | 55 | 72 | 85 |
| 3/4" | 20 | 60 | 72 | 85 |
| 1" | 25 | 66 | 80 | 112 |
| 11/4" | 32 | 75 | 80 | 120 |
| 11/2" | 40 | 85 | 90 | 146 |
| 2" | 50 | 95 | 100 | 160 |
| 21/2" | 65 | 110 | 130 | 200 |
| 3" | 80 | 120 | 140 | 230 |
