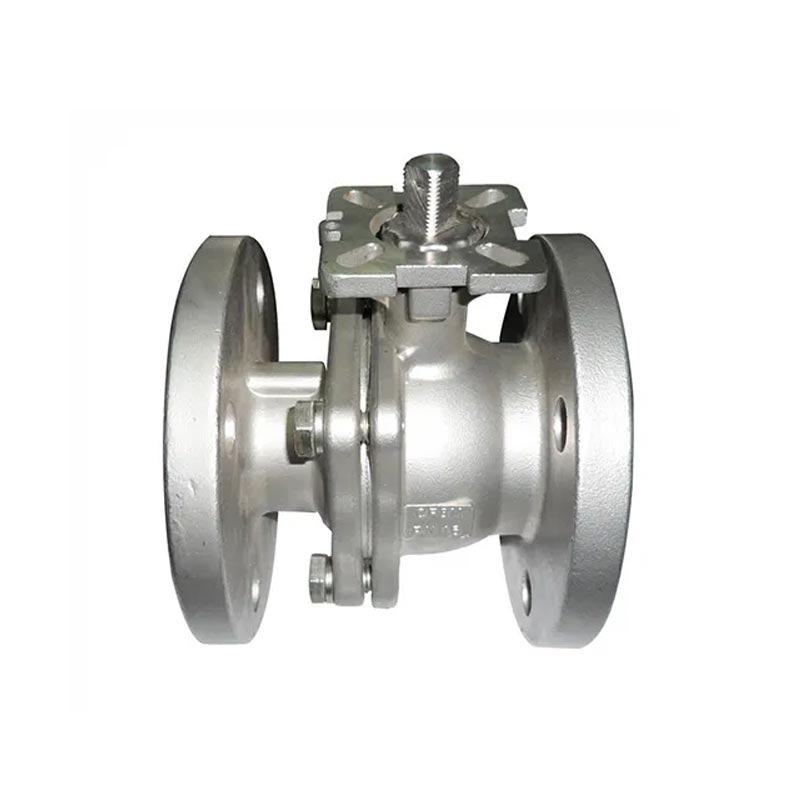

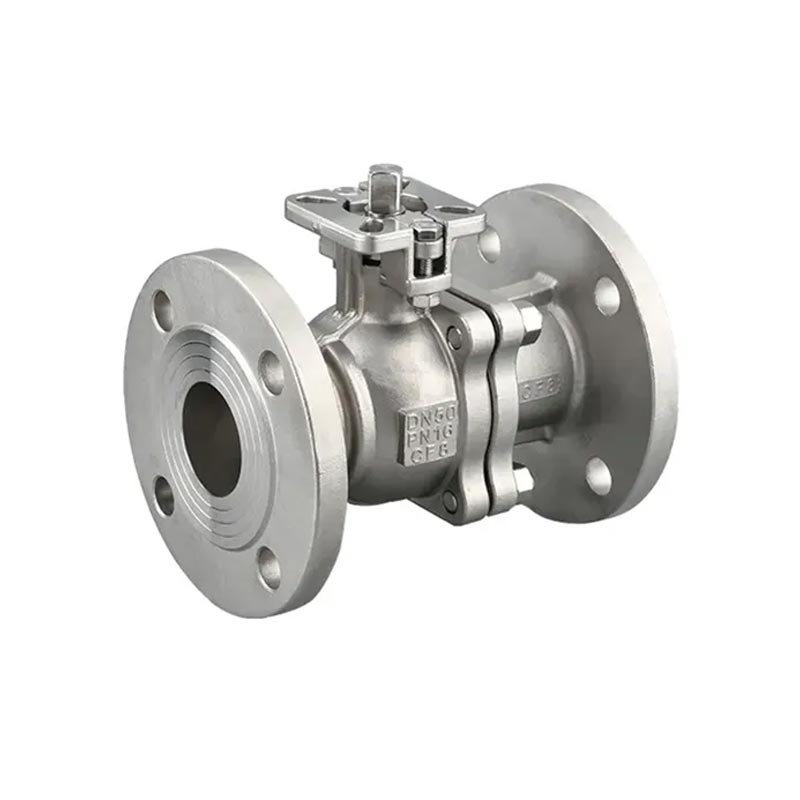

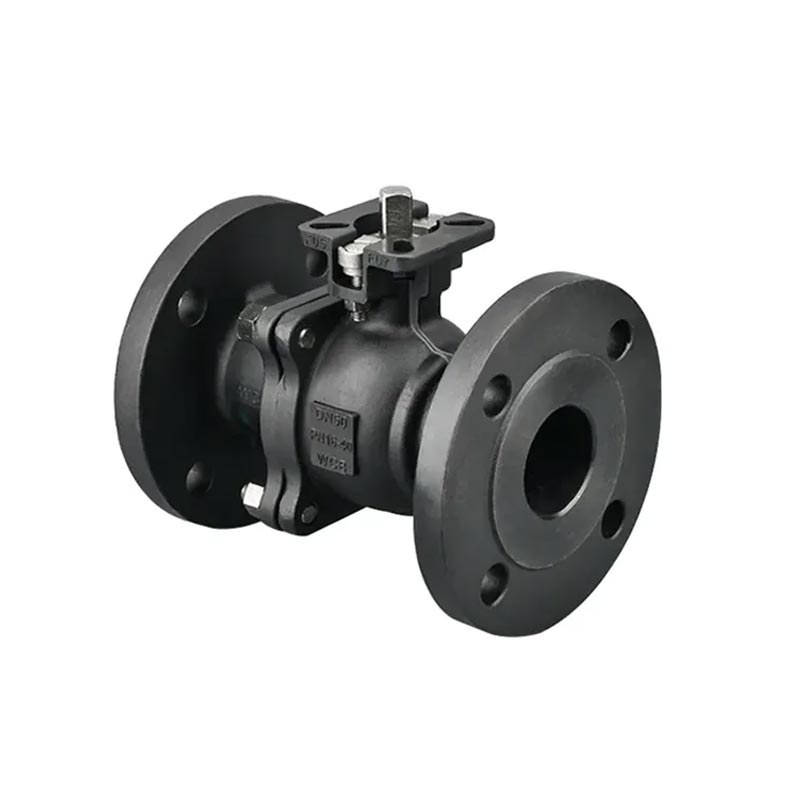

Joepai 2pc Carbon Steel flangerede kuglventil med ISO5211 Topflange til aktuator vedtager en kompakt struktur og et flydende kernesign. Forseglingsoverfladen mellem bolden og Ventilsædet forsegler automatisk under pres og med et robust kulstof Stålventilkrop, det har gode data i trykleje, slidstyrke, korrosionsmodstand osv. Det er vidt brugt i brancher såsom Petroleum, naturgas, kemisk, kraftværk og vandbehandling. Med Over ti års erfaring inden for fremstilling af kugleventiler vedtager Qiaopai CNC Præcisionsbearbejdning, fem kvalitetsinspektionskontrolsteder og en digital processporingssystem for at opnå fabrikssporbarhed, stabil ydeevne, og præcis matchning med kundestandarder for hver kugleventil. Flere Standarder som DIN, ANSI, JIS osv. Er tilgængelige for at imødekomme de tilpassede Indkøbsbehov hos globale kunder.
Designstandard: ASME B16.34
END FLANGE: DIN2633 PN16
Ansigt til ansigt: BS EN558-1 DIN3202 F4/F5
Inspektion og test: API598/EN 12266
Raffinaderier, petrokemiske planter, råolie og færdig olietransport
Systemer
Naturgas Langdistance-rørledninger, byens gastrykregulering
stationer
Kemiske processtyringssystemer
Høj temperatur damptransport, termiske cirkulationssystemer
Industrielle kedler, Sikkerhedskontrol af trykbeholder
Papirfremstilling, metallurgi, farmaceutiske stoffer, industriel vandbehandling og
Andre industrier
Materiale: Carbon Steel WCB/DIN1.0619
Rustfrit stål 304/1.4308
Rustfrit stål 316/1.4408
Arbejdstryk: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Fuld port
Bare stilk med ISO5211 Direkte monteringspude (topflange)
Blowout-bevis stamdesign
Anti-statisk enhed
Låseenhed
Betjening: Manuel eller aktuator
Investeringsstøbning
Arbejdstemperatur: -20 ℃ ~ 150 ℃
Egnet medium: vand, olie, gas
Bestået ISO 9001 Certificering af kvalitetsstyringssystem
Overholder CE EU -sikkerhedsstandarder
Koreansk KC-certificering gælder for det Asien-Stillehavsmarked
Hver 2PC Carbon Steel Flanged Ball Valve har bestået test med højt tryk og lufttæthedstest
Præcision CNC -behandling, nøglemålsfejl ≤ 0,01 mm
Alle råvarer analyseres ved spektrometer kemisk sammensætning
Valgfri struktur med lav temperatur (med udvidet ventilhals)
Konfigurerbar anti-statisk og brandsikker struktur
Udvidet driftsstang, speciel belægningsbehandling (såsom ENP, FBE)
Støtte OEM -behandling og tilpasning af emballage

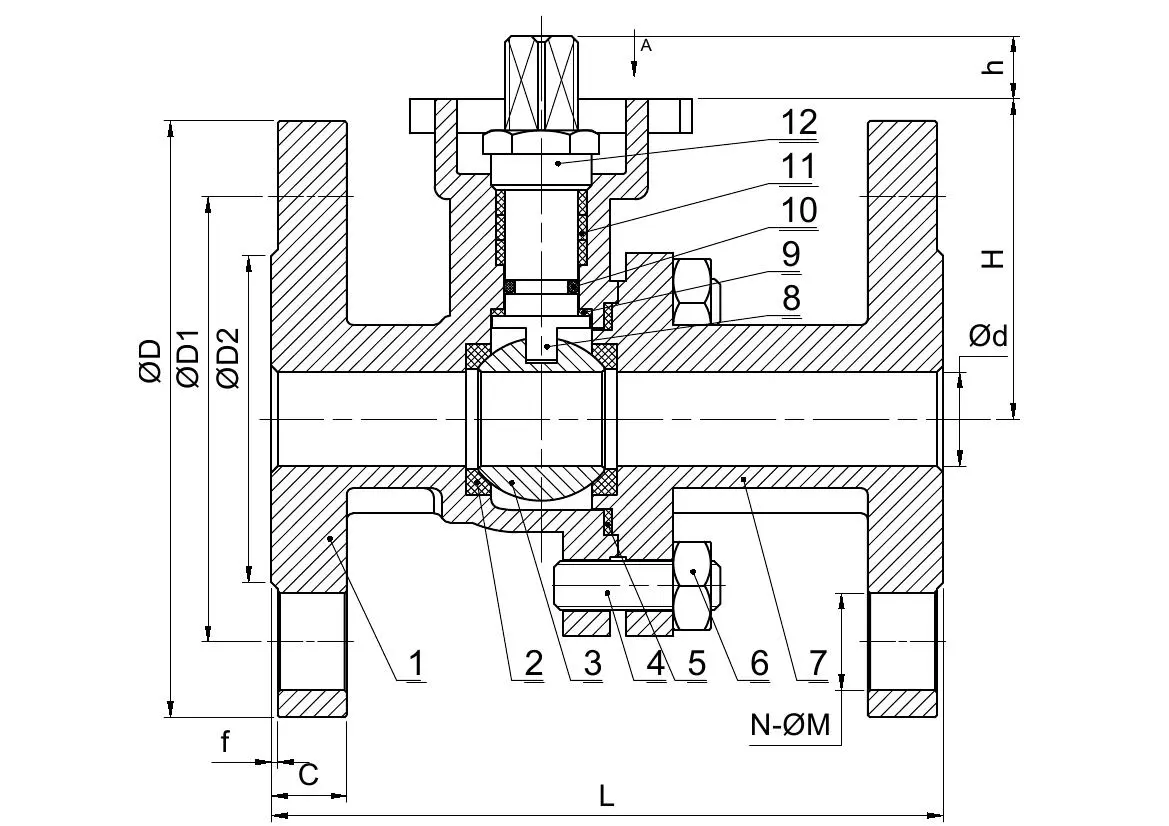

| 1 | Legeme | WCB/CF8/CF8M | 7 | Kasket | WCB/CF8/CF8M |
| 2 | Sæde | Ptfe | 8 | Stilk | SS304/SS316 |
| 3 | Bold | SS304/SS316 | 9 | Trykpuder | Ptfe |
| 4 | Bolt | SS/SS316 | 10 | O-ringe | Faston |
| 5 | Pakning | Ptfe | 11 | Pakning | Ptfe |
| 6 | Møtrik | SS/SS316 | 12 | Kirtel | SS/SS316 |
| NPS | d | L | H | D | D1 | D2 | c | f | N-m | h | a | b | A | B | K |
| 1/2 " | 15 | 130 | 50 | 95 | 65 | 46 | 14 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 3/4 " | 20 | 140 | 55 | 105 | 75 | 56 | 16 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 1 " | 25 | 150 | 60 | 115 | 85 | 65 | 16 | 2 | 4-14 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/4 " | 32 | 165 | 70 | 135 | 100 | 76 | 18 | 2 | 4-18 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/2 " | 38 | 180 | 75 | 145 | 110 | 84 | 18 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 2 " | 50 | 200 | 85 | 160 | 125 | 99 | 20 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 21/2 " | 62 | 220 | 95 | 180 | 145 | 118 | 20 | 2 | 4-18 | 14 | 7 | 9 | 70 | 70 | 14 |
| 3 " | 78 | 250 | 100 | 195 | 160 | 130 | 20 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 4 " | 100 | 280 | 115 | 215 | 180 | 156 | 22 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 5 " | 122 | 320 | 177 | 245 | 210 | 185 | 22 | 2 | 8-18 | 29 | - | 14 | - | 125 | 27 |
| 6 " | 146 | 360 | 194 | 280 | 240 | 210 | 24 | 2 | 8-22 | 29 | - | 14 | - | 125 | 27 |
| 8 " | 196 | 400 | 180 | 335 | 295 | 265 | 24 | 2 | 12-22 | 38 | - | 18 | - | 150 | 36 |
