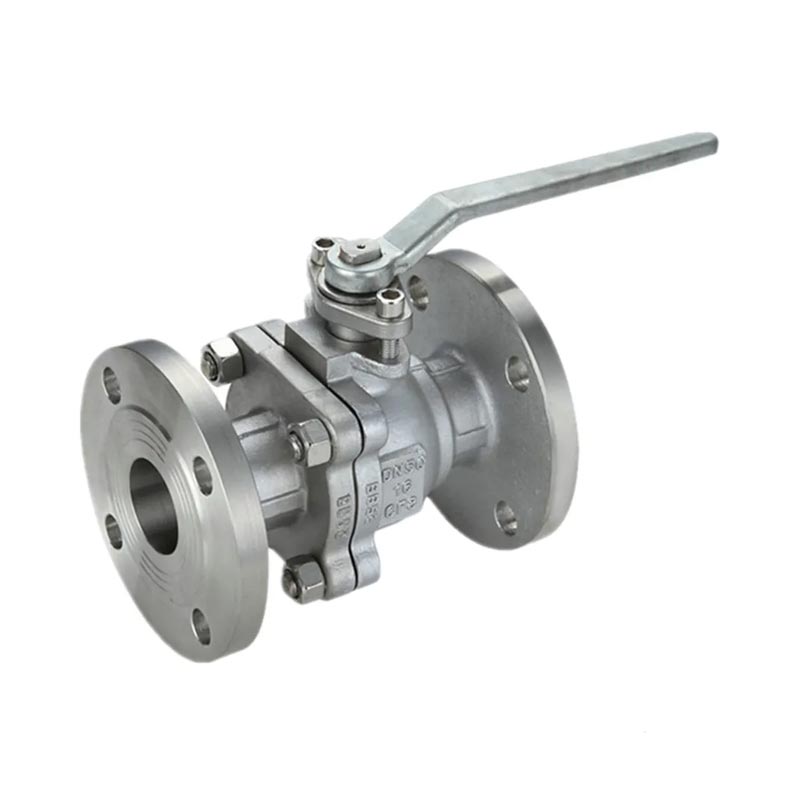

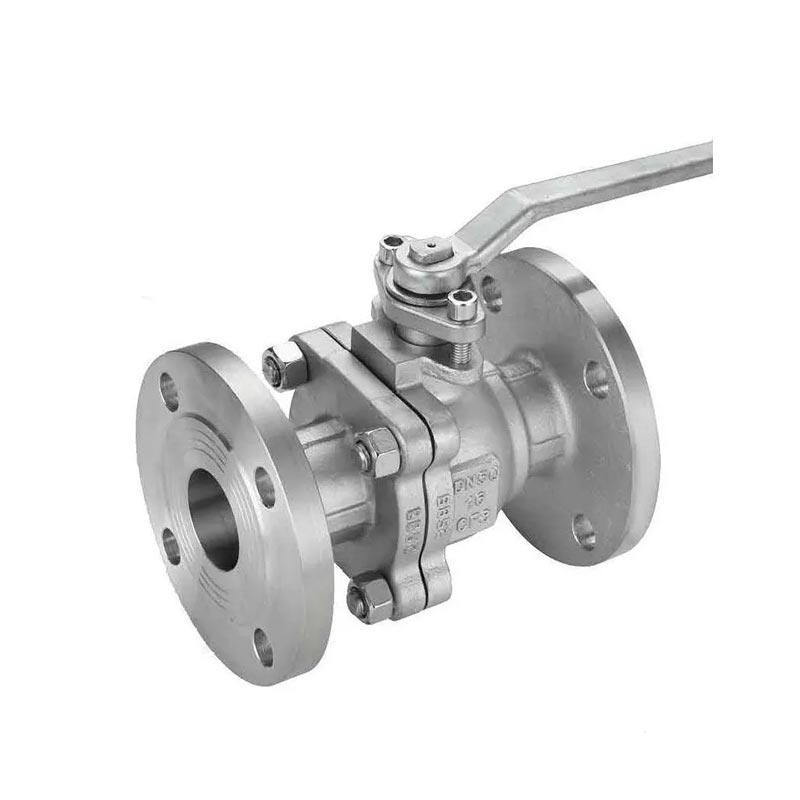

GB Stanrard 2pc flangerede kugleventil i rustfrit stål

GB Stanrard 2pc flangerede kugleventil i rustfrit stål er sammensat af en Stempeltype pneumatisk aktuator og en flanget amerikansk standardkugleventil. Boldventilen vedtager American Standard API608 og API6D og kan vedtage fuld Boring eller reduceret struktur med lav strømningsmodstand og pålidelig tætning. For flydende gas- og naturgasmedier kan anti-statiske strukturer bruges at sikre, at modstanden mellem ventilstammen og ventilkroppen eller Mellem ventilstammen, kuglen og ventilkroppen er mindre end 10 ohm. Der er en flydende kugle eller en fast kuglestruktur. Flangen vedtager ANSI/ASME B16.5 Standard og kan installeres eller erstattes med importeret udstyr. Pneumatiske amerikanske standardkugleventiler bruges i vid udstrækning i automatisk kontrol Systemer til industrier såsom olie, kemisk, undervisningsudstyr, Let industri, højtryksudstyr, farmaceutiske stoffer og papirfremstilling, Til fjerntliggende centraliseret kontrol eller kontrol på stedet.

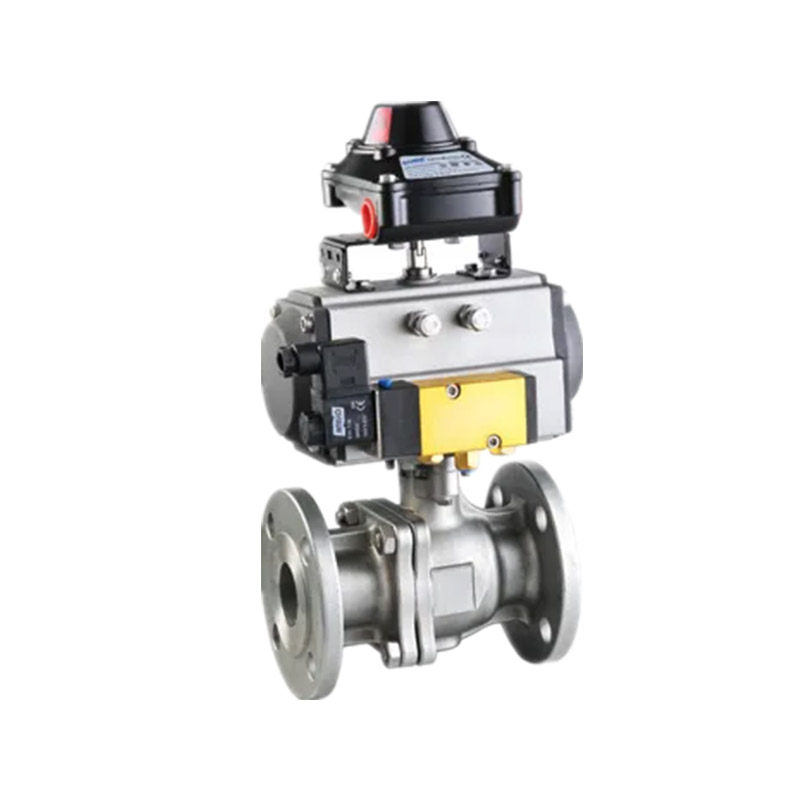

Pneumatisk amerikansk standardflangekugleventil er en type ventil, der Roter 90 grader omkring aksen vinkelret på kanalen. Det består af en stempeltype dobbeltvirkende eller enkelt skuespil (foråret nulstillingstype) Pneumatisk aktuator og en amerikansk standard O-type kuglekonstruktion. Ved Kørsel af cylinderstemplet med trykluft er gearstativmekanismen aktiveret, og gearudgangsakslen roterer, hvilket driver ventilstammen og Ventilkerne til at rotere og opnå ventilåbning og lukning af handlinger. Pneumatisk amerikansk standardflangekugleventiler er udstyret med tilbehør Magnetventiler, luftfiltertrykreduktionsreduktion, grænseafbrydere (ventil Positions feedback -enheder) eller elektriske pneumatiske ventilpositioners til opnå automatisk justeringskontrol eller to positionsafskæringskontrol af Fluidmedier i procesrørledninger.

Produktdetaljer

Design: ANSI 16.34
END FLANGE: ASME B16.5
Ansigt til ansigt dimensioner: ASME B16.10
Inspektion og test: API 598
Størrelse: 1/2 "~ 10", tryk: 150 lb ~ 300lb
Fuld port, ISO5211 Direkte monteringspude
Blowout-bevis stamdesign
Leverdrift med låseanordning, pneumatisk eller elektrisk aktuator
Investeringsstøbning
Materiale: Carbon Steel WCB/DIN1.0619
Rustfrit stål 304/1.4308
Rustfrit stål 316/1.4408
Egnet: Vand, olie, gas

Produktfunktioner

1. GB Stanrard 2pc Flanged kugleventiler i rustfrit stål er designet og fremstillet i henhold til amerikaneren Standard API-6D og inspiceret og testet i henhold til API598 standard.
2. Lav væskemodstand, kugleventiler har lav strømningsmodstand i ventilen Produkter, selvom diameteren reduceres, er deres strømningsmodstand meget lille.
3.. Det kan opnå hurtig åbning og lukning af ventiler.
4. Ventilen har god tætningspræstation, kan opnå tovej tætning og nul lækage.
5. Ventilstamforseglingen er pålidelig og vedtager en dobbelt diskfjeder automatisk Komprimeringspakningsdesign med en lang forseglingsliv.
6. Den nederste monterede ventilstamme og ventilstamhovedkonveks trin forhindrer Ventilen stammer fra at sprøjte ud under pres og sikre sikkerhed.
7. Flangeforbindelse, let at installere, let, gemmer installationen plads og er let at vedligeholde.

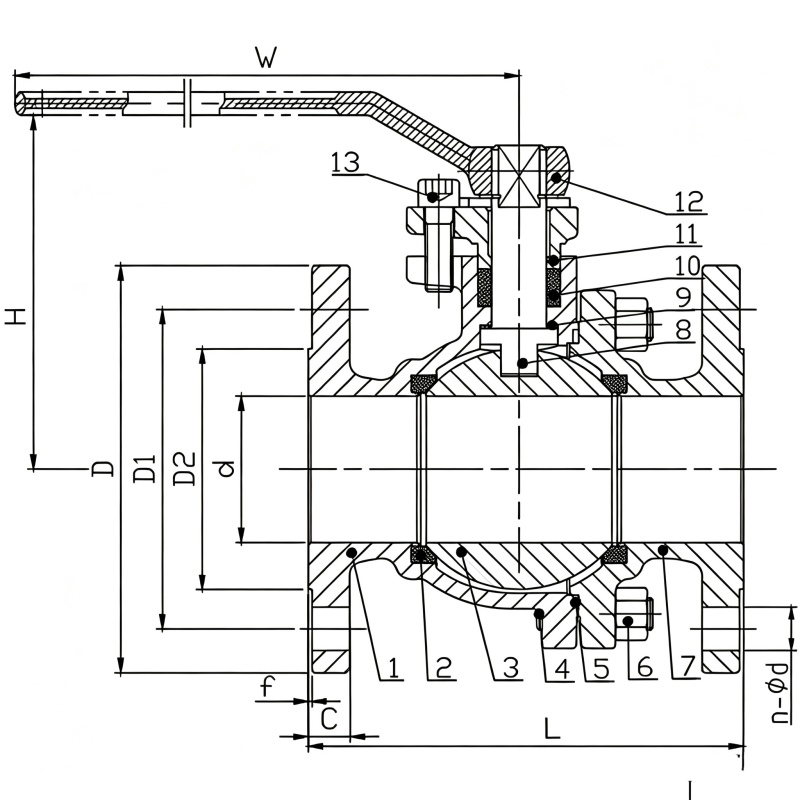

Hoveddele og materialer

Hoveddimensioner
