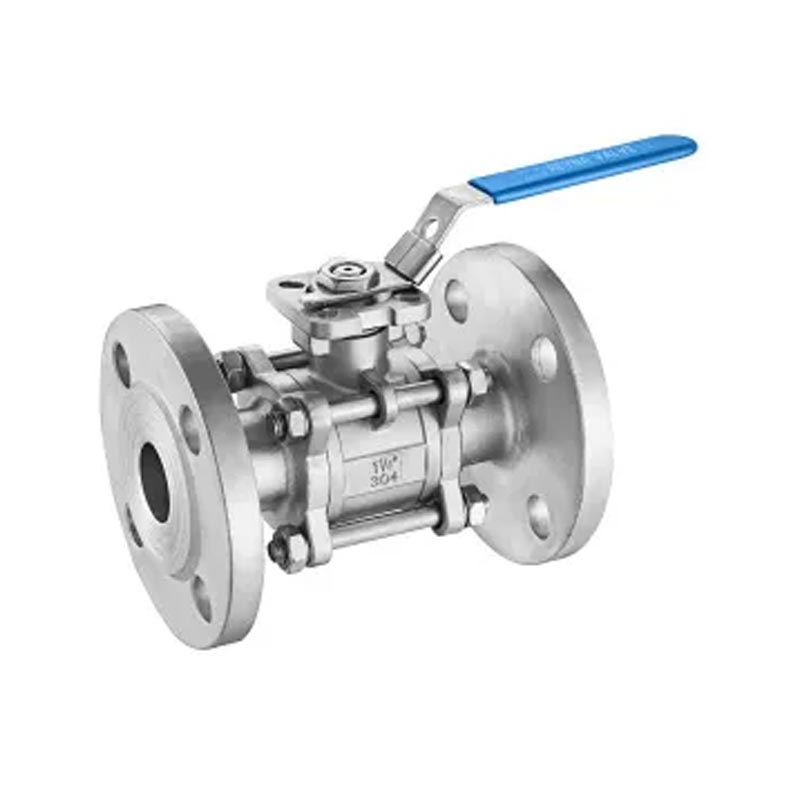

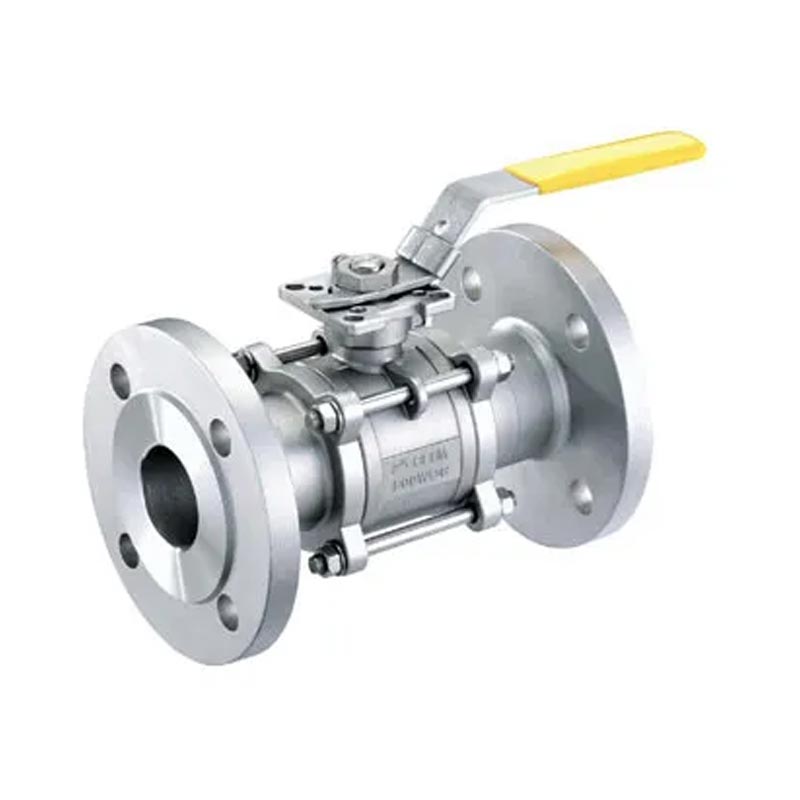

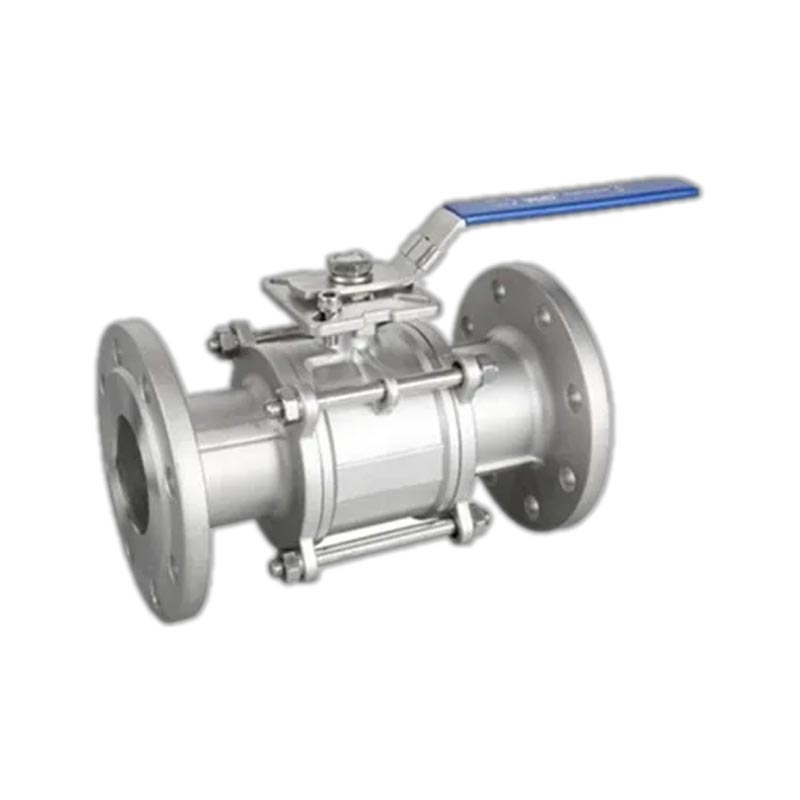

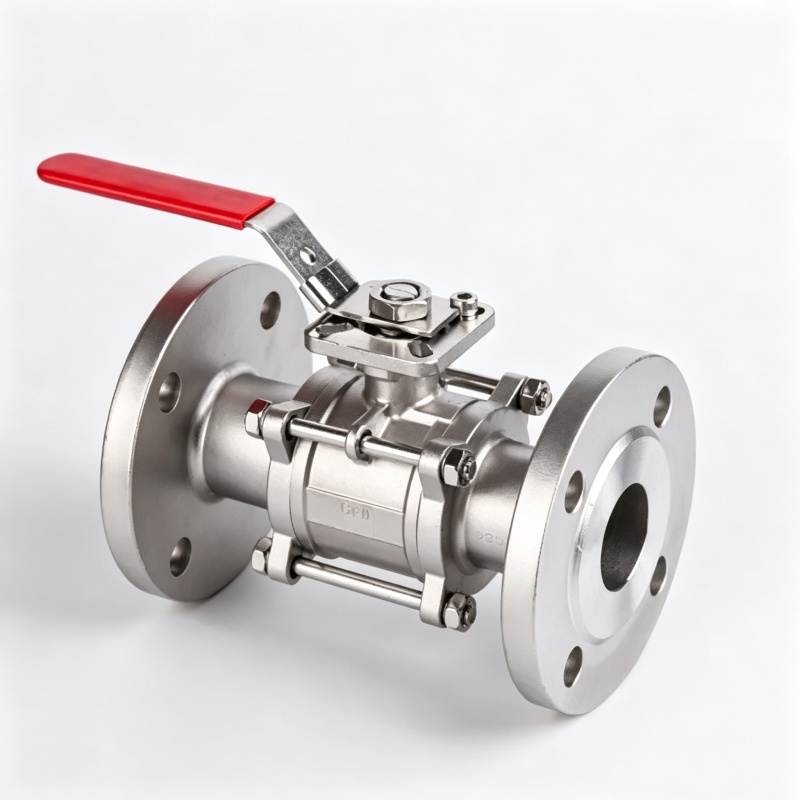

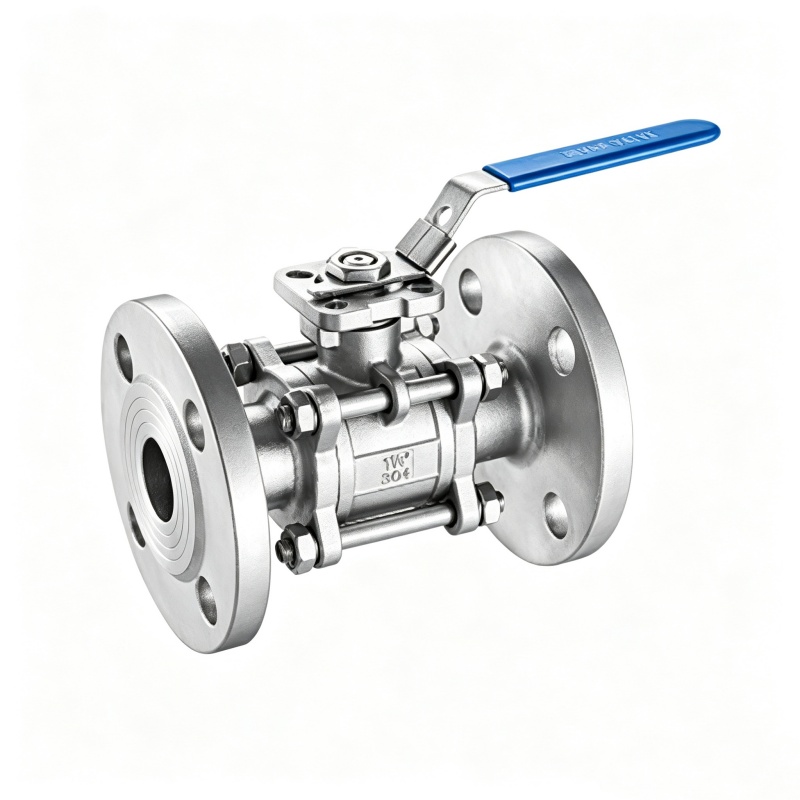

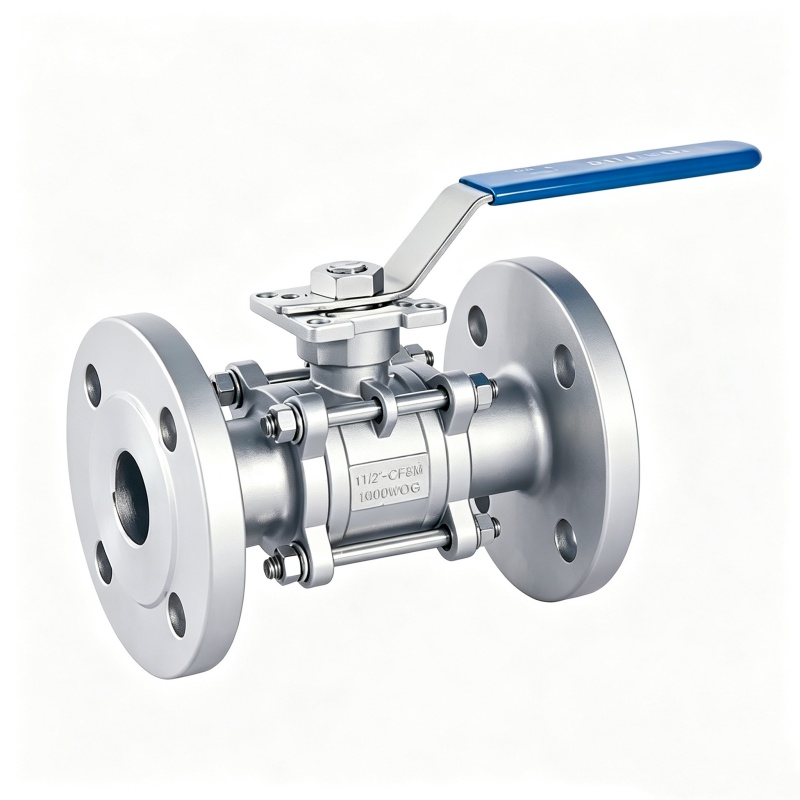

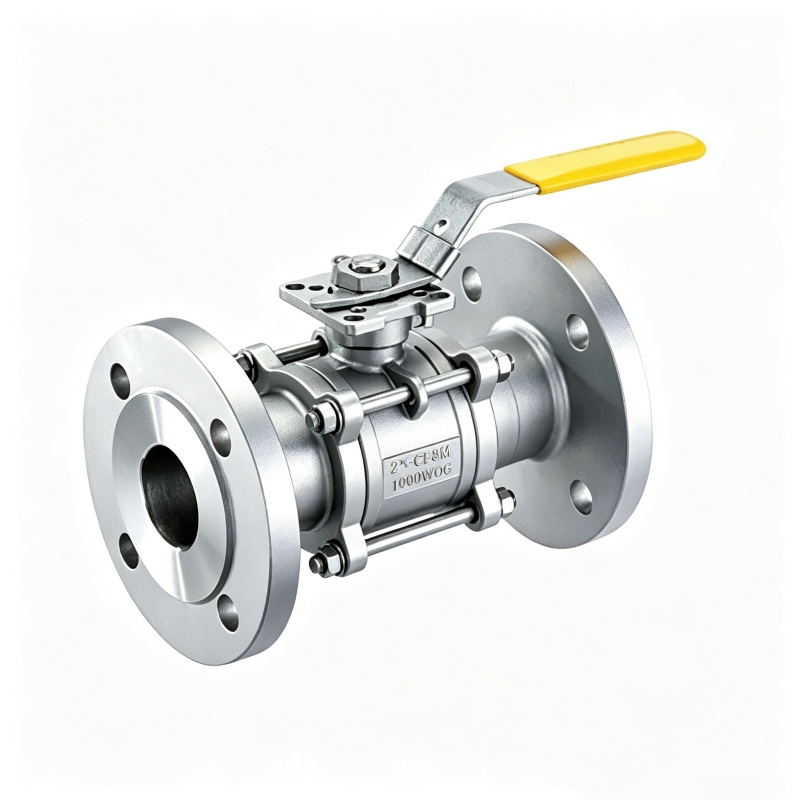

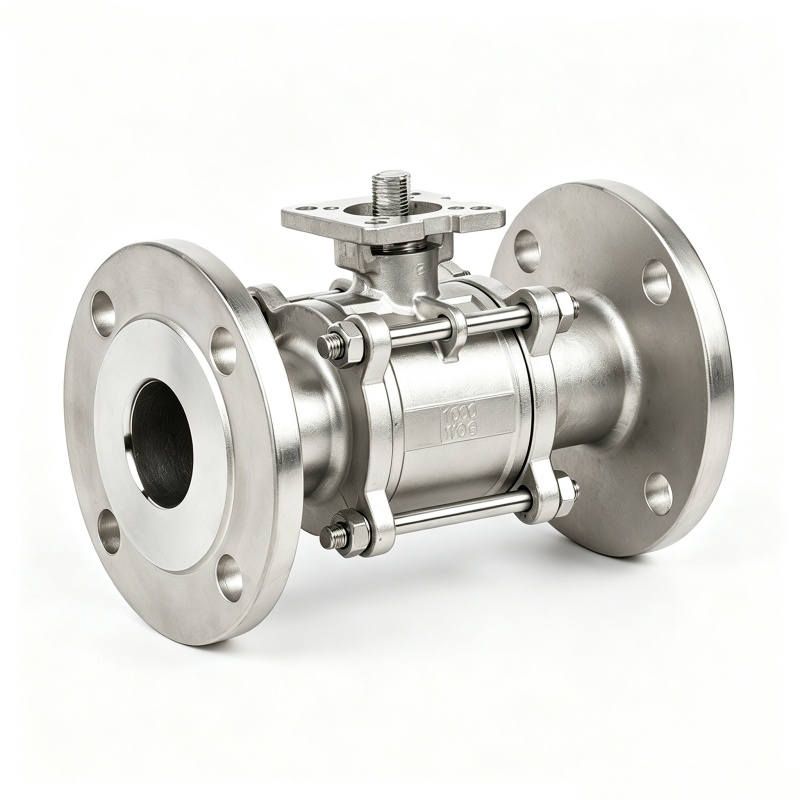

Monteringspude 3PC Flangekugleventil

JOEPAI fokuserer på produktion, forskning og udvikling, design, salg og service af kugleventiler, kugleventiler, kontraventiler, butterflyventiler og filtre. Moderne industrielle rørsystemer kræver langt mere af ventiler end simpel afskæring og flowkontrol. Monteringspuden 3PC-flangekugleventil er konstrueret til applikationer, der kræver hyppig on-off-cykling, automatiseret integration og lave vedligeholdelsesomkostninger. Uanset om den anvendes i olie- og gasrørledninger, kemiske behandlingsanlæg eller kraftværkskølevandskredsløb, leverer denne kugleventil pålidelige, sikre væskekontrolløsninger.

Kernepræstationsparametre

Trykklasse: PN16–PN40 (klasse 150–300)

Temperaturområde: -20°C til +200°C (med PTFE-sæder)

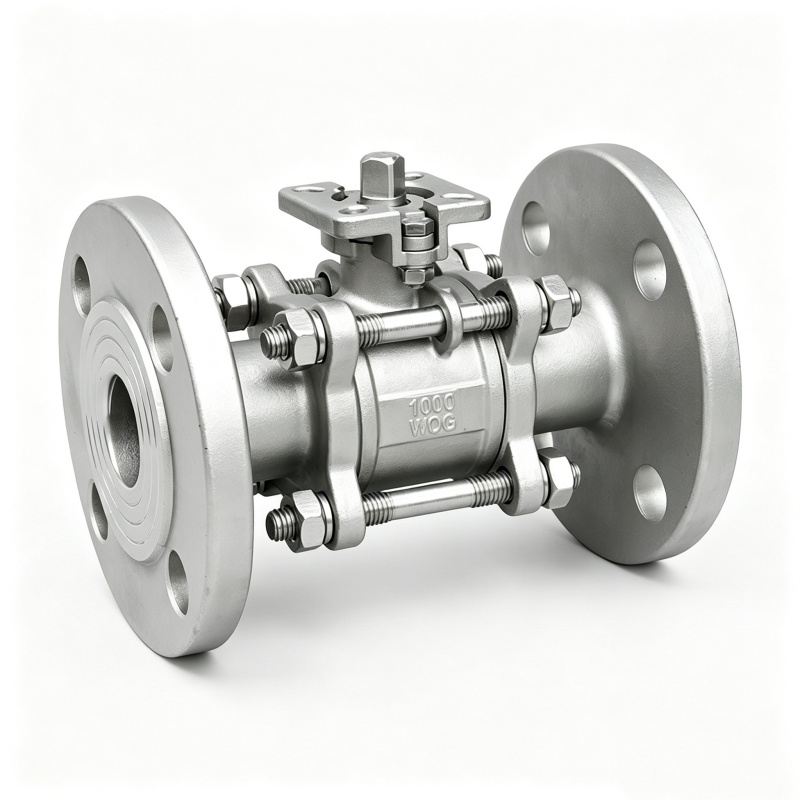

Monteringsplatform: ISO 5211 kompatibel til direkte aktuatormontering

Hvorfor foretrækker ingeniører denne ventil?

Bobletæt nullækageforsegling:Vores monteringspude 3PC-flangekugleventil har PTFE-sæder parret med en selvjusterende forbelastningsstruktur. Den opretholder bobletæt afspærring selv efter 10.000 åben-lukke-cyklusser. For dampledninger med hyppig aktivering fuldender dens 90° rotationsslag fuld åbning eller lukning inden for 2 sekunder, perfekt matchende automatiserede produktionslinjer, der kræver hurtig reaktion.

Lavt driftsmoment:Kuglen på denne 3PC-flangekugleventil gennemgår spejlpolering (Ra ≤ 0,4μm), hvilket skærer driftsmomentet med 25 % sammenlignet med standard overfladefinish. Dette giver kunderne mulighed for at specificere mindre aktuatorer, hvilket reducerer indkøbsomkostningerne og det operationelle strømforbrug.

Anti-blowout stilk design:Ventilspindlen er udstyret med dobbelte O-ringstætninger og en strømførende pakning for effektivt at forhindre lækage af farlige medier. En antistatisk enhed er installeret mellem frempinden og kuglen for at garantere sikker drift med brændbare og eksplosive væsker.

Brugervenlig vedligeholdelsesstruktur: Bygget med et tredelt kropsdesign, 3PC-flangekugleventilen muliggør indvendig rengøring på stedet, tætningsudskiftning og komponentinspektion uden at fjerne hele ventilen fra rørledningen, hvilket drastisk reducerer nedetiden.

Typiske industrielle applikationer

Monteringspuden 3PC-flangekugleventil kan prale af overlegen tætningsydelse og problemfri automatiseringskompatibilitet, og den er bredt udbredt på tværs af følgende sektorer:

Kraftværks kølevandssystemer: Korrosionsbestandige og nullækage, ideel til cirkulerende vand og lukkede kølekredsløb

Kemisk skid-monteret udstyr: Valgfri CF8M-konstruktion modstår klorider og ætsende kemiske medier

Naturgasmålerstationer: Design med lavt drejningsmoment fungerer godt med pneumatiske/elektriske aktuatorer til fjernregulering

Fødevare- og farmaceutiske rørledninger: Nem rengøring på stedet, i overensstemmelse med hygiejniske processtandarder

Vejledning til materialevalg

Valg af kropsmateriale bestemmer direkte kugleventilens levetid og sikkerhed under specifikke arbejdsforhold:

Krop og endestykker:WCB Carbon Steel (til vand, luft, damp ≤200°C) / CF8 (304 rustfrit stål, til svag syre og generelle kemikalier) / CF8M (316 rustfrit stål, til kloridholdige medier og havvand)

Bold:SS304 / SS316 (Standard) / SS316L Low-Carbon Grade (modstår intergranulær korrosion efter svejsning)

Sæde:PTFE (Standard, -20~200°C) / PPL højtemperaturkvalitet (-29~280°C) / PEEK-forstærket kvalitet (kun tilpasset)

Installationsvejledning

Flangestandard: Monteringspuden 3PC-flangekugleventil leveres som standard med ANSI B16.5 klasse 150-boremønstre; andre standarder, herunder DIN, JIS og PN, er tilgængelige på brugerdefineret anmodning.

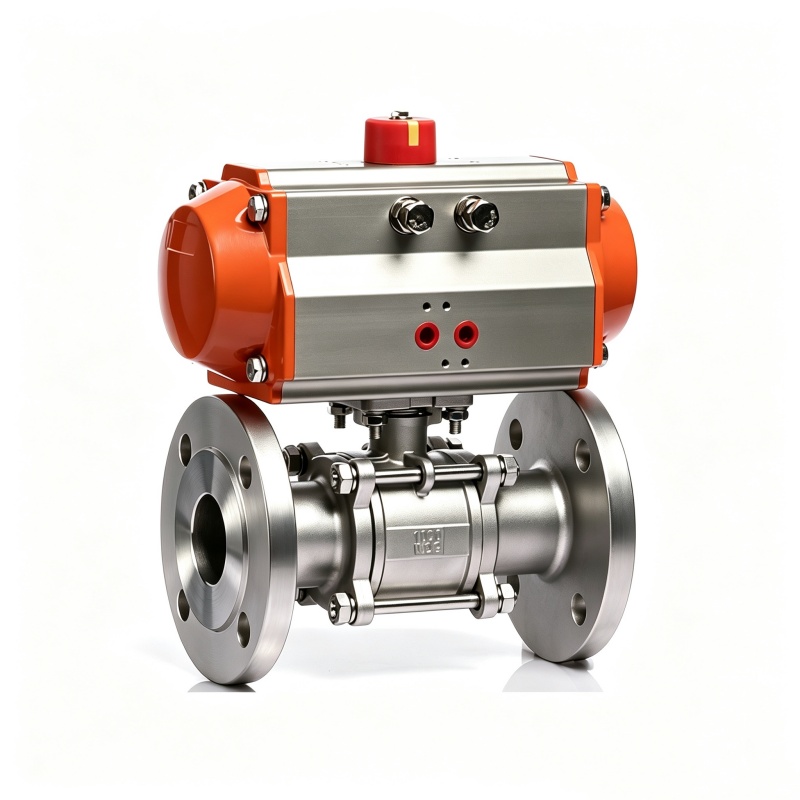

Aktuatorstørrelse: For pneumatiske eller elektriske aktuatorkonfigurationer skal du kontrollere, at aktuatorudgangsmomentet passer til ventilens driftstryk. Kunder rådes til at angive mellemtryk, nominel diameter og omskiftningsfrekvens. JOEPAI tekniske team kan tilbyde nøjagtige størrelsesberegningsstøtte.

Hoveddele og materialer

Hoveddimensioner

FAQ

Q: Hvad er den maksimale temperatur for PTFE-siddende kugleventiler?

A: Kontinuerlig service op til 150°C. Til højere temperaturer tilbyder vi PPL eller forstærkede PTFE sæder (op til 260°C) – specificer ved bestilling.

Q: Kan denne ventil bruges til drosling?

A: Nej. Dette er en on/off ventil (helt åben eller helt lukket). Til flowregulering anbefaler vi vores V-port kugleventil serie.

Q: Hvordan vælger jeg mellem WCB, CF8 og CF8M kropsmaterialer?

A: WCB for vand/luft/damp; CF8 til milde syrer; CF8M til havvand, klorider og aggressive kemikalier. Se materialetabellen ovenfor for vejledning.
