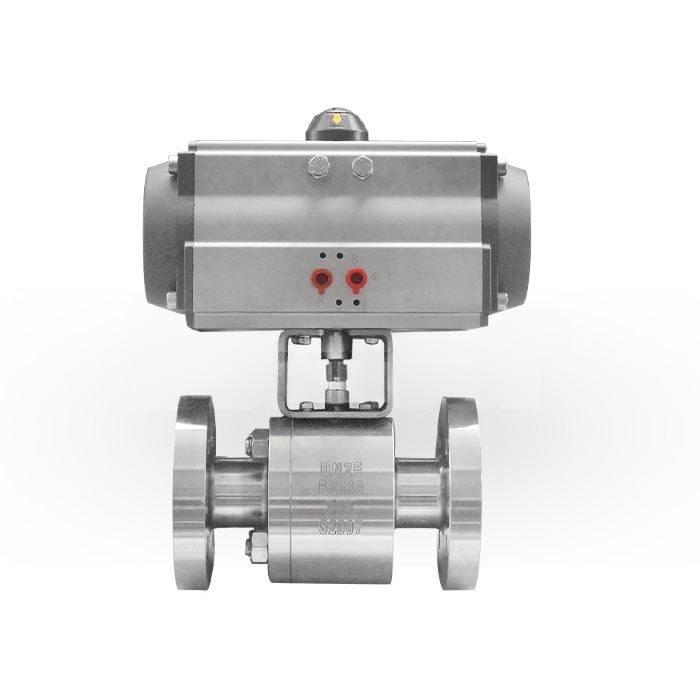

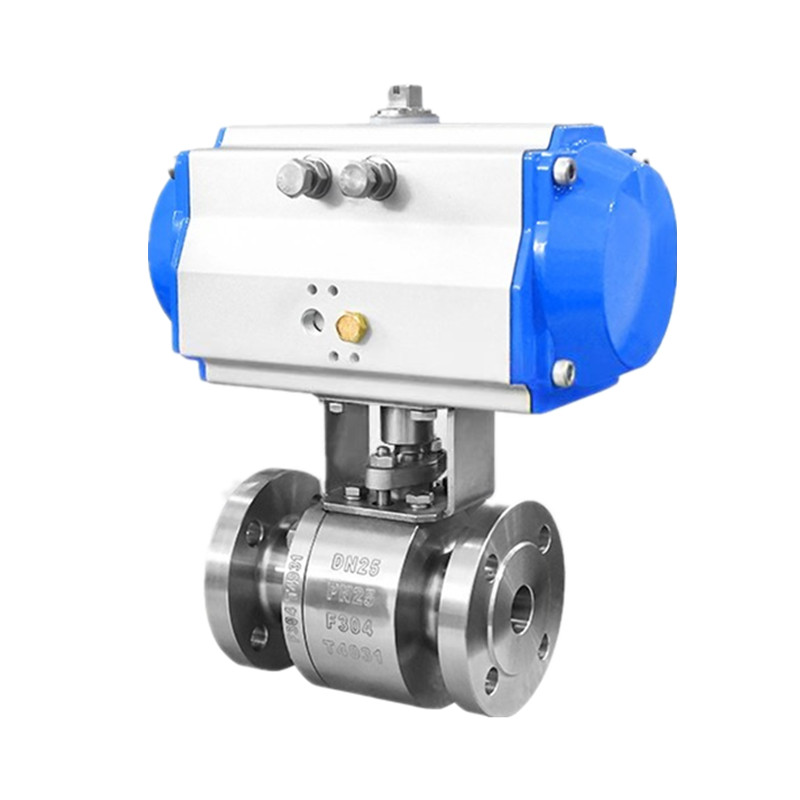

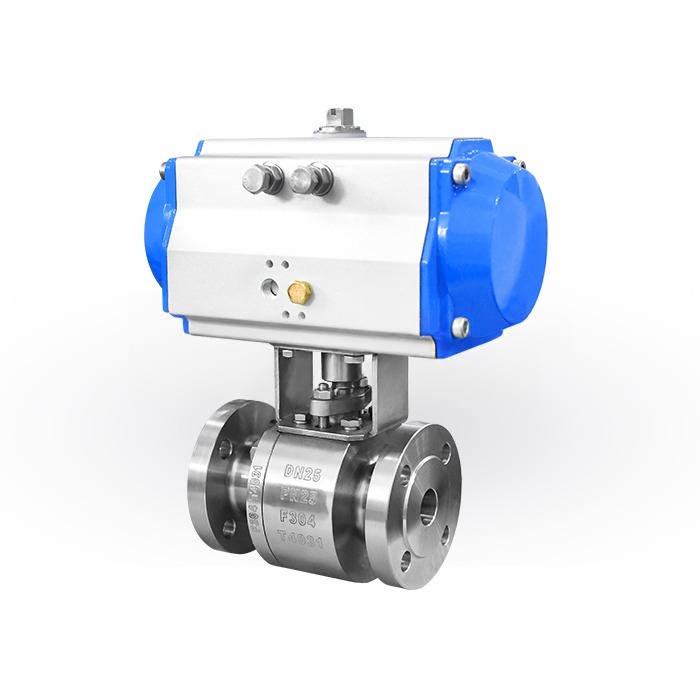

Pneumatisk aktiverede smedet stålflangede flydende kugleventiler

JOEPAI Valve har været producent af pneumatisk aktiverede smedede stålflangede flydende kugleventiler i mange år. Kugleventilen er lavet af smedet stål, som sammenlignet med støbestål har en finere korn, højere mekanisk styrke og overlegen modstandsdygtighed over for højt tryk og slag, hvilket gør den velegnet til høje temperaturer og højtryksforhold. Den flydende kugle bevæger sig mod ventilsædet under middeltryk og danner en selvstrammende tætning; jo højere tryk, jo tættere tætning, hvilket gør den særdeles velegnet til højtryksrørledninger. Den pneumatiske aktuator er drevet af trykluft, der tilbyder hurtige åbnings- og lukkehastigheder og muliggør fjernbetjening og automatiseret drift, velegnet til hyppig skift eller nødsluk. Den kan udstyres med tilbehør såsom magnetventiler, endestopkontakter og positionere for at opnå præcis kontrol og signalfeedback, og den er let integreret i DCS/PLC-systemer.

Design Advanges

Pneumatiske aktuatorer tilbyder hurtig åbning og lukning, hvilket letter fjernbetjening og automatiseret integration, hvilket forbedrer systemets effektivitet. Pneumatiske drev eliminerer risikoen for elektriske gnister, hvilket gør dem velegnede til farlige miljøer såsom brændbare og eksplosive materialer. I tilfælde af overbelastning stopper eller udlufter aktuatoren typisk kun, hvilket ikke udgør nogen risiko for beskadigelse og sikrer systemets sikkerhed. De kan bruges i vid udstrækning til at kontrollere luft, vand, damp, olie, ætsende medier, gylle og endda radioaktive medier, der opfylder behovene for komplekse driftsforhold. Den todelte kugleventil, med ventilhuset boltet sammen i to dele, er let at skille ad, hvilket letter grundig rengøring og vedligeholdelse af ventilkammeret. Det er særligt velegnet til processer, der kræver konstant renhed i rørledningen eller hyppigt medieskift.

Designstandarder

Teknisk specifikation:GB AS DIN JS
Designstandard: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
Ansigt til ansigt: GB/T 12221 ASME B16.10
Flangeender: GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS B2214
Test og inspektion: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

Ydeevnespecifikation

Ventilstørrelse: 1/2"–8"

Boring: Fuld boring

Endeforbindelse: RF-flange

Nominelt tryk: PN1,6-6,4, klasse 150 ~ 600 LB
Styrketest: 1,5PN
Tætningstest: 1.1PN
Gastætningstest: 0,6Mpa
Ventilhus hovedmateriale: A105, F304, F316, Duplex rustfrit stål
Egnet medium: vand, damp, olie ， Indeholder fibre, lille fast stof partikler, gylle mv
Egnet temperatur: -29℃~180℃；-29℃~425℃；-40~540℃

Materialer til smedning af kugleventildele

Hoveddimensioner
