PTFE-foret Y-mønster kugleventil

JOEPAI er en førende leverandør af PTFE Lined Y Pattern Globe Valve i Kina. Denne ventil er konstrueret til anvendelser med alvorlige ætsende og giftige væsker, herunder kemisk behandling, halvledere og lægemidler. Disse forede ventiler bruger fulde PFA- eller PTFE-foringer (typisk ≥3-5 mm tykke) til at isolere alle metalkomponenter fra procesmedier, hvilket giver enestående korrosionsbestandighed og eliminerer behovet for dyre legeringer. Vores produktion anvender avanceret overførselsstøbning og svalehaleforankring for ensartede, tætte foringer med lav permeabilitet og reduceret risiko for, at foringen løsner sig under vakuum eller høje temperaturer. Understøttet af ISO-certificerede produktionsfaciliteter og en robust forsyningskæde sikrer vi pålidelig levering med mange standard PFA-forede globeventilkonfigurationer til rådighed for hurtig forsendelse for at understøtte presserende projekttidslinjer.

Send forespørgsel

Produkt beskrivelse

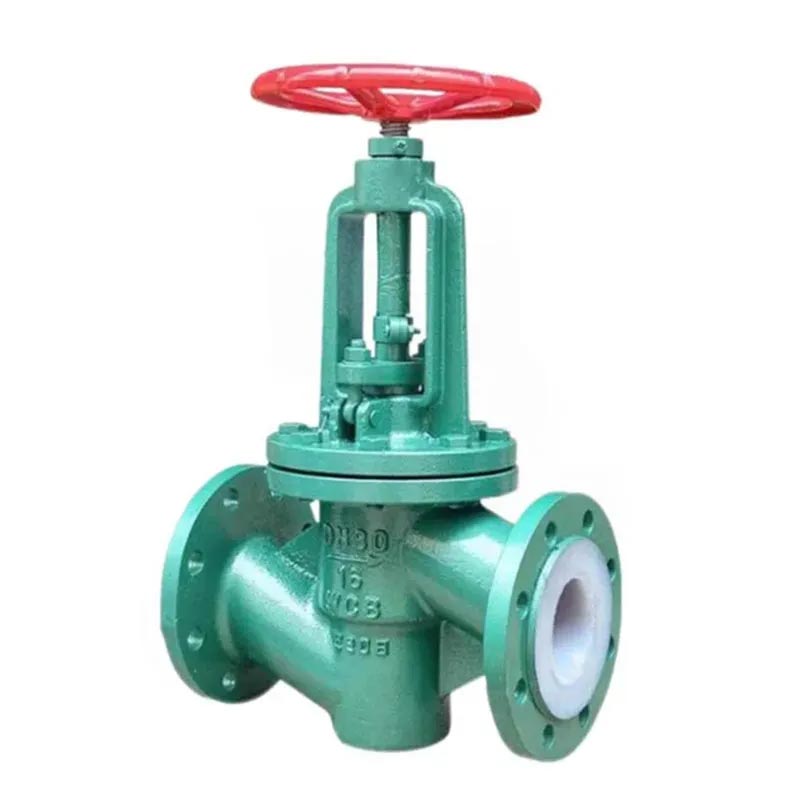

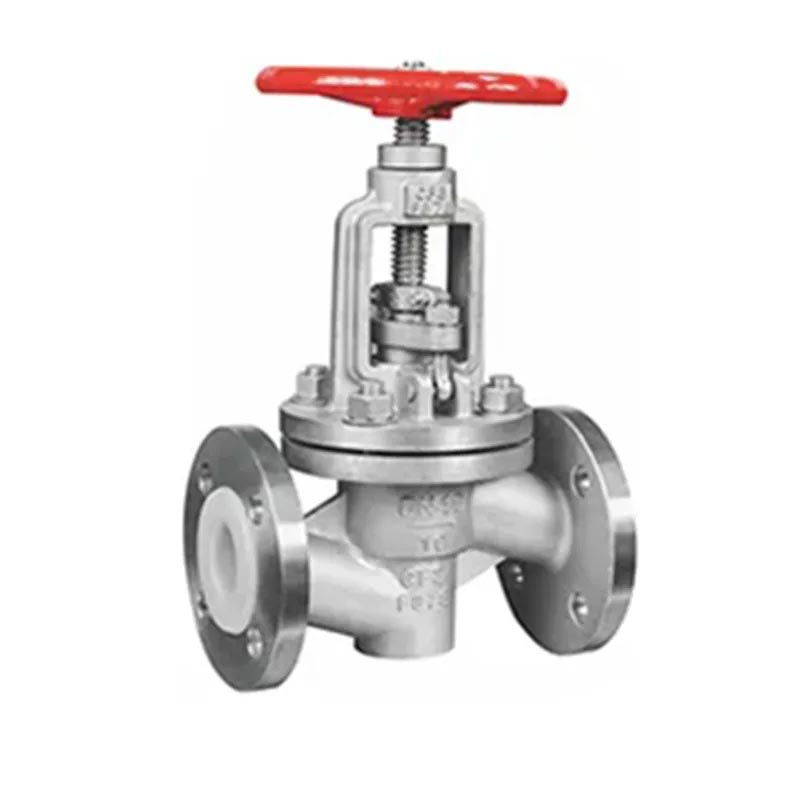

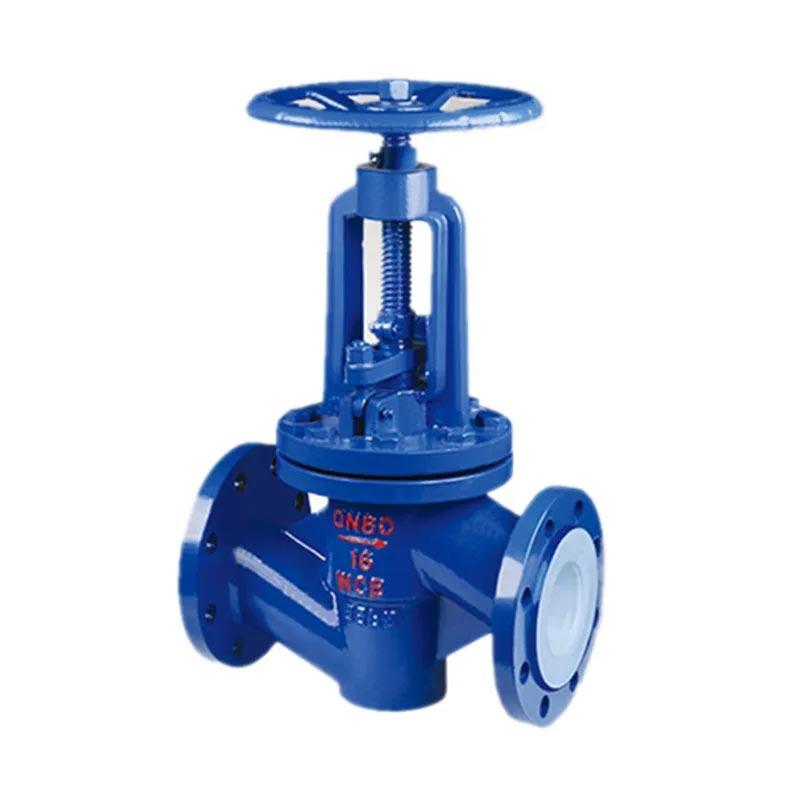

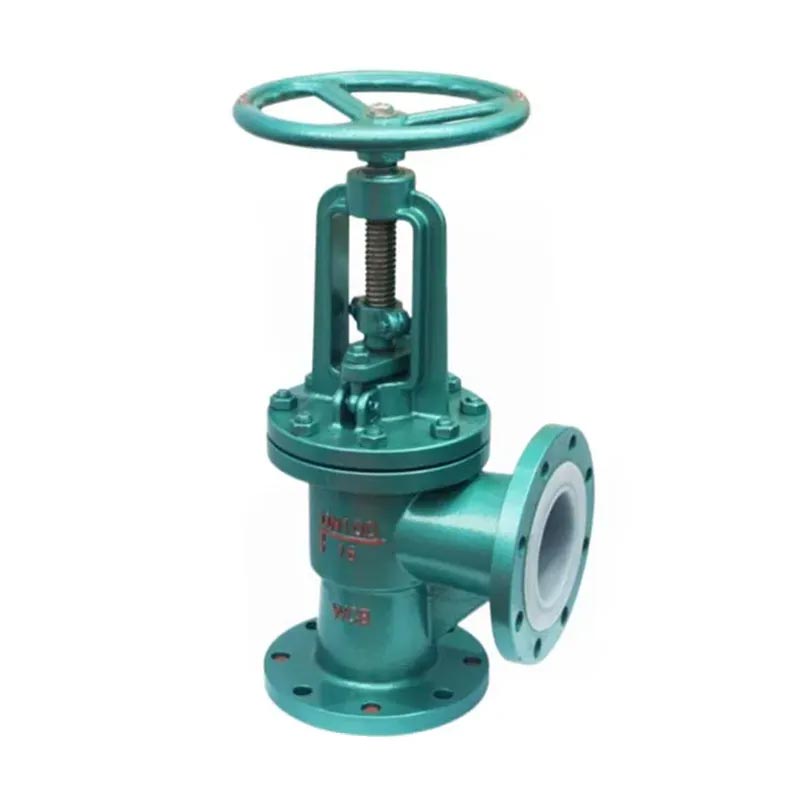

Med årtiers ingeniørekspertise leverer JOEPAI højkvalitets PTFE-foret Y-mønster kugleventil, der nøje overholder internationale standarder. hver ventilen gennemgår 100% tryk og tætningsinspektion, før den forlades fabrikken. Vi leverer OEM-support, korte leveringstider og tilpasset materialekonfigurationer til projektspecifikke behov. Den forede kugleventil er en type afspærringsventil, hvor lukkeelementet (skiven) drives af ventilspindlen og bevæger sig op og ned langs ventilsædets midterakse. Det bruges almindeligvis til at forbinde eller lukke mediet i rørledninger og bruges generelt ikke til flowregulering. Grundlæggende strukturer omfatter: J41 type lige-gennem, J44 type vinkel og J45 type skrå (Y-type).

Funktioner

Forede kugleventiler har kompakt struktur, fleksibel betjening, stærk korrosionsbestandighed og kort slaglængde. De bruges i vid udstrækning i applikationer med alvorlig korrosion, såsom kemisk industri, petroleum, farmaceutiske produkter, fødevarer, stålsmeltning, papirfremstilling, vandkraft og miljøbeskyttelse.

Foringsmaterialer: PFA, PTFE, FEP, GXPO osv.

Betjeningsmetoder: Manuel, gear (snekkegear), elektrisk, pneumatisk, hydraulisk.

I industrier, hvor aggressive kemikalier er normen, bukker standard metalventiler hurtigt under for korrosion og svigt. PTFE (Polytetrafluorethylen) og PFA (Perfluoroalkoxy) forede Y-mønster kugleventiler er konstrueret specielt til denne udfordring og tilbyder en overlegen løsning til at kontrollere flowet af stærkt ætsende, ultrarene eller klæbrige medier.

Ventil STANDARD

Design og fremstillingsstandard: GB12235
Ansigt til ansigt-mål: GB12221
Flangedimension standard: JB/T 79, ANSI B16.5, DIN 2543, JIS B2020

TEST OG INSPEKTION

Foringslag: Elektroparkregistrering
Teststandard: GB/T 13927, API 598
Nominelt tryk: PN (MPA)
Kropsprøvetryk: PNX1,5
Tætningstesttryk: PNX1.1

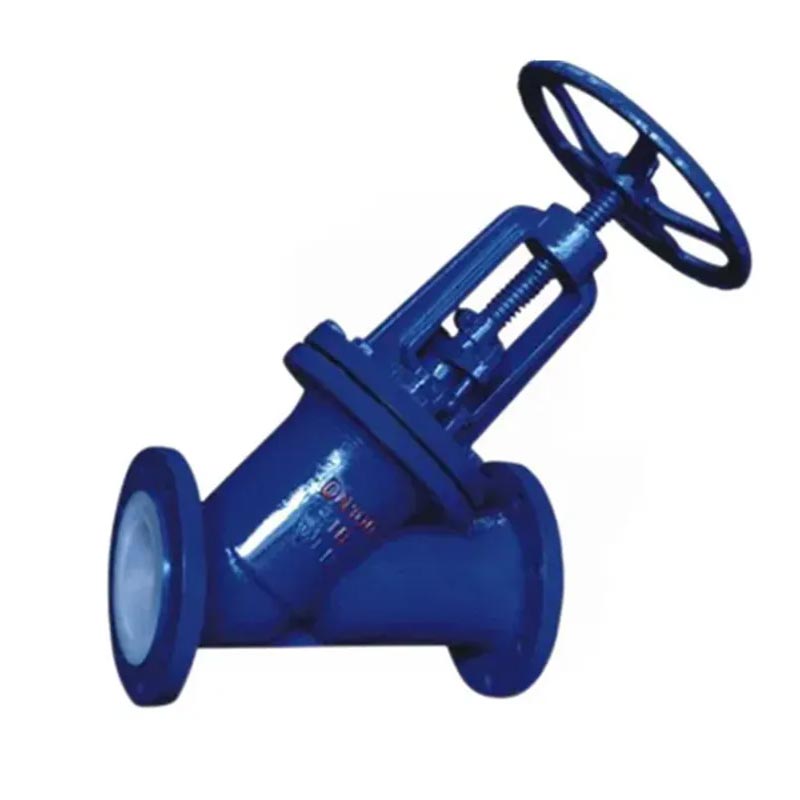

Y Pattern Globe Valve

Hoveddele Materiale

Legeme
Kropsforing	Fluor plast
Motorhjelm	Støbejern, kulstofstål, rustfrit stål
disk	Kulstofstål, rustfrit stål, fuldt dækket med fluor plastik
Kirtel
Stilk	Kulstofstål, rustfrit stål, delvist belagt med fluor plastik
Håndhjul

	Standardværdi(:mm)							Referenceværdi
DN(mm)	L	D	D1	D2	f	b	Z-φd	GØR	W(kg)
DN(mm)	PN2,5m
15	130	95	65	45	2	16	4-f14	265	4
20	150	105	75	58	2	18	4-f14	270	5
25	160	115	85	68	2	18	4-f14	275	6
32	180	135	100	78	2	18	4-f18	290	9
40	200	145	110	88	3	18	4-f18	320	11
50	230	160	125	102	3	20	4-f18	335	14
65	290	180	145	122	3	22	8-f18	400	21
80	310	195	160	138	3	24	8-f18	450	30
100	350	230	190	162	3	24	8-f23	495	36
125	400	270	220	188	3	26	8-f26	560	70
150	480	300	250	218	3	28	8-f26	650	80
200	600	360	310	278	3	30	12-f26	750
250	650	425	370	335	3	32	12-φ30	840	250
300	700	485	430	395	4	34	16-φ30	970
350	790	550	490	448	4	38	16-f34		500

Parametre

Nominel diameter	Nominelt tryk	Arbejdspres	L	D	D1	n-Fd	f	H1	H2	D0	Vægt
25	1,6 1,0	1.6	160	100	75	4-2	2	2595	280	120	4.5
32			200	120	90	4-14	2			140	13
40			200	130	100	4-14	3	320	353	140	9.5
50			230	140	110	4-14	3	342	375	160	16.5
65		1.0	290	160	130	4-14	3			180
80			310	190	150	4-18	3	467	520	200	32
100			350	210	170	4-18	3	532	600	280	45
125			400	240	200	8-18	3	604	685	280	67
150			480	265	225	8-18	3	635	728	320	89
200		0.6	495	320	280	8-18	4	735	866	400	145
250			622	375	335	12-18	4
300			698				4

Y Pattern Globe Valve
